Datavideo ITC-100 User Manual

8 channel intercom / talkback system
Hide thumbs Also See for ITC-100:
Table of Contents

Advertisement

Quick Links

Download this manual See also: Instruction Manual
ITC­100
8 Channel Intercom / Talkback
System
User's Guide
http:// www.datavideo­tek.com
Rev: 300506

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ITC-100 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Datavideo ITC-100

Summary of Contents for Datavideo ITC-100

  • Page 1 ITC­100  8 Channel Intercom / Talkback  System  User’s Guide  http:// www.datavideo­tek.com  Rev: 300506...

  • Page 2: Warnings And Precautions

    Warnings and Precautions  1.  Read all of these warnings and save them for later reference.  2.  Follow all warnings and instructions marked on this unit.  3.  Unplug this unit from the wall outlet before cleaning. Do not use liquid or aerosol cleaners. Use a  damp cloth for cleaning.  4.  Do not use this unit in or near water.  5.  Do not place this unit on an unstable cart, stand, or table. The unit may fall, causing serious  damage.  6.  Slots and openings on the cabinet top, back, and bottom are provided for ventilation. To ensure  safe and reliable operation of this unit, and to protect it from overheating, do not block or cover  these openings. Do not place this unit on a bed, sofa, rug, or similar surface, as the ventilation  openings on the bottom of the cabinet will be blocked. This unit should never be placed near or  over a heat register or radiator. This unit should not be placed in a built­in installation unless  proper ventilation is provided.  7.  This product should only be operated from the type of power source indicated on the marking  label of the AC adapter. If you are not sure of the type of power available, consult your Datavideo  dealer or your local power company.  8.  Do not allow anything to rest on the power cord. Do not locate this unit where the power cord will  be walked on, rolled over, or otherwise stressed.  9.  If an extension cord must be used with this unit, make sure that the total of the ampere ratings  on the products plugged into the extension cord do not exceed the extension cord’s rating.  10. Make sure that the total amperes of all the units that are plugged into a single wall outlet do not  exceed 15 amperes.  11. Never push objects of any kind into this unit through the cabinet ventilation slots, as they may  touch dangerous voltage points or short out parts that could result in risk of fire or electric shock.  Never spill liquid of any kind onto or into this unit.  12. Except as specifically explained elsewhere in this manual, do not attempt to service this product  yourself. Opening or removing covers that are marked “Do Not Remove” may expose you to  dangerous voltage points or other risks, and will void your warranty. Refer all service issues to  qualified service personnel.  13. Unplug this product from the wall outlet and refer to qualified service personnel under the ...

  • Page 3: Warranty

    Warranty  Datavideo warrants that the equipment it manufactures shall be free from defects in material and  workmanship for a period of 12 months from the date of product purchased. If equipment fails due to  such defects, Datavideo will, at its option, repair or provide a replacement for the defective part or  product.  Equipment that fails after the warranty period, has been operated or installed in a manner other than  that specified by Datavideo, or has been subjected to abuse or modification, will be repaired for time  and material charges at the Buyer’s expense. This warranty does not affect your statutory rights  within the Country of purchase.  For EU Customers only ­ WEEE Marking.  This symbol on the product indicates that it will not be treated as household waste. It must be handed  over to the applicable take­back scheme for the recycling of electrical and electronic equipment. For  more detailed information about the recycling of this product, please contact your local Datavideo  office.  Introduction  The ITC­100 is a 19” Rack Mount 8 Way Intercom / Talkback System. It  incorporates tally indicators for each channel and individual channel call buttons as  well as a call all channels button.  It is ideal in a live environment and enables easy bi­directional communication  between all members of the crew. It is a perfect accessory for the Datavideo  SE­800 and SE­500 vision mixers. 2 ...

  • Page 4: Table Of Contents

    Contents  WARNINGS AND PRECAUTIONS  WARRANTY  INTRODUCTION  WHAT’S IN THE PACKAGE  FRONT PANEL CONNECTIONS  REAR PANEL CONNECTIONS  ITC­100SL SLAVE UNIT  USING THE ITC­100 WITH THE SE­800 / RMC­140  USING THE ITC­100 WITH THE SE­800 / RMC­90  USING THE ITC­100 WITH THE SE­500  ITC­100 TALLY INPUT PIN CROSS REFERENCE  SPECIFICATIONS  SERVICE AND SUPPORT  What’s in the Package  1.  ITC­100 main unit  2.  ITC­100SL Slave Unit  3.  ITC­100SL Carrying Case  4.  20m XLR to XLR Intercom Cable  5.  MC­1 Headset / Microphone  6.  MC­2 XLR Gooseneck Mic  7.  LP­1 XLR Gooseneck Light  8.  12V 2.5A Power Supply Unit  9.  AC Power cord.  10.User’s Guide  x  1  x  4  x  4  x ...

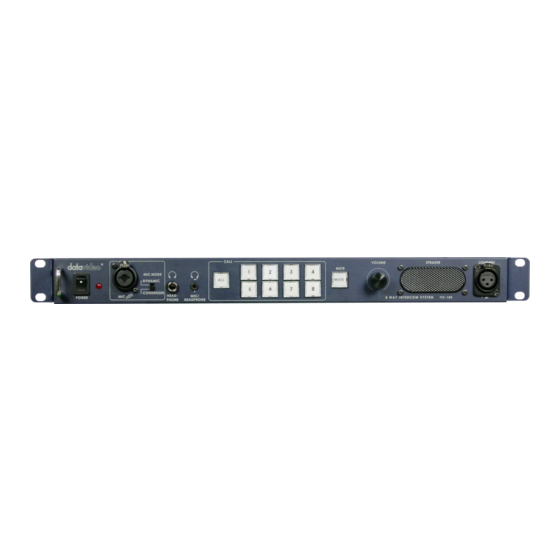

  • Page 5: Front Panel Connections

    Front Panel:  On / Off Switch  Powers the ITC­100 On / Off. Red LED indicates that unit is switched  on.  XLR Microphone Socket  Combined XLR / ¼” (6.3mm) Jack Microphone Input for either a  Condenser or Dynamic Gooseneck Microphone. XLR supports  Condenser Microphones ¼” (6.3mm) Jack supports Dynamic.  Headphone Socket  ¼ “ / 6.3mm Stereo Headphone Socket for conventional headphones.  Plugging in headphones will disable the built­in speaker  Microphone / Headset Socket  3.5mm Stereo Socket for combined Microphone Headset.  Plugging in a Microphone / Headset will disable the built­in speaker and  the XLR Microphone Input.  ALL Button  Opens communication with all channels. All channels will hear  communication from the operator, or from any other channel using the  TALK button. 4 ...
  • Page 6 Channel Buttons 1~8  Opens communication with individual channels. More than 1 channel  can be active at any given time, active channels are illuminated red.  All active channels will hear any communication from the operator or  from any other active channel.  The buttons will also indicate if any channel is paging, the paging  channel will flash in orange until the page is answered.  MUTE Button  Mutes all communication from the base station or any channel.  N.B. If any channel uses the CALL button the paging tone will still  sound even when the MUTE button is active.  Volume Control  Controls the Volume of the built­in speaker or outputs to the  headphones or mic/headset according to what is connected  Built­In Speaker  Sounds audible alert when a channel is paging and provides audio  during talkback conversations. Speaker is mute when headphones or  mic / headset are connected to the ITC­100  12V Light Socket  12V Powered light socket for gooseneck light (supplied). 5 ...

  • Page 7: Rear Panel Connections

    Rear Panel:  Channel Input / Output XLR Sockets  Each of the 8 channels has an XLR connector that carries  bi­directional signals between the ITC­100 and ITC­100SL. All  connections are contained within the one cable. Channels 1 ~ 4  are supplied tally light information from tally A; channels 5 ~ 8  are supplied tally light information from tally B.  Tally Inputs A & B  Tally Inputs A & B are configured for direct connection to the  Datavideo RMC­140, RMC­90 or SE­500. They supply bi­color  tally information to the ITC­100SL; RED indicates Live and  AMBER indicates Cued. Tally A will feed information to  channels 1 ~ 4 and Tally B will feed information to channels 5 ~  8  DC In 12V 1.5A  Connect the 12V 1.5A power supply. The power supply plug  has a screw in locking collar to secure the connection.  Ground Terminal  When connecting this unit to any other component, make sure  that it is properly grounded by connecting this terminal to an  appropriate point. When connecting, use the socket and be sure  to use wire with a cross­sectional area of at least 1.0 mm2. 6 ...

  • Page 8: Itc­100Sl Slave Unit

    ITC­100SL Slave Unit :  XLR Connection  Connects the ITC­100SL to the ITC­100 Base Station. Power, tally and  bi­directional audio are all carried through the same cable.  Call Button  Sends a paging message to the ITC­100 Base Station. The channel button  will flash orange and there will be an audible tone, each time the button is  pressed.  Bi­Color Tally LED  Will illuminate RED when the channel is LIVE and AMBER when the  channel is CUED  Talk Button  Opens up talk back communication with the ITC­100 base station, and any  other active channels.  Volume Control  Adjusts the volume of the headphones. 7 ...
  • Page 9 Mic / Headphone Socket  The ITC­100SL has both a 3.5mm and 2.5mm Mic / Headset socket. A  standard 3.5mm Mic / Headset can be used, or a Motorola type 2.5mm Mic /  headset could be used if preferred.  External Tally LED Socket  An external tally display (TD­1) can be connected to the ITC­100SL. This  enables the tally light to be positioned in a more convenient place, such as  on top of the camera. When the channel is LIVE the LED will be RED, and  when the channel is CUED the LED will be AMBER.  N.B. The Tally LED on the ITC­100SL will continue to operate as normal  when a TD­1 has been added.  Power LED  The Power LED indicates when the channel is active. If the operator has  opened the channel by pressing the channel button 1 ~ 8, or by pressing  ALL then the LED will light up.  N.B. The tally indicator lights will continue to work even when the  Power LED is not on, and the channel is not active. 8 ...

  • Page 10: Using The Itc­100 With The Se­800 / Rmc­140

    Using the ITC­100 with the SE­800 / RMC­140:  The ITC­100 is an ideal accessory for the Datavideo SE­800 / SE­800AV Vision  Mixer. The SE­800 has four channels, so in the diagram below we have four  camera crew, each with an ITC­100SL  The RS­232 output from the SE­800 connects to the RMC­140; this provides the  status of the SE­800. The RMC­140 Tally Out connects to the ITC­100 Tally Input A.  Tally Input A provides tally information to channels 1 ~ 4. When the camera is live  the cameraman will see a red light, when a camera is cued up the cameraman will  see an amber light. 9 ...

  • Page 11: Using The Itc­100 With The Se­800 / Rmc­90

    Using the ITC­100 with the SE­800 / RMC­90:  Using the Datavideo SE­800 / SE­800AV Vision Mixer in combination with the  RMC­90 remote control makes live production really simple.  The RS­232 output from the SE­800 connects to the RMC­90; this provides the  status of the SE­800. The RMC­90 Tally Out connects to the ITC­100 Tally Input A.  Tally Input A provides tally information to channels 1 ~ 4. When the camera is live  the cameraman will see a red light, when a camera is cued up the cameraman will  see an amber light. 10 ...

  • Page 12: Using The Itc­100 With The Se­500

    Using the ITC­100 with the SE­500:  The ITC­100 is an ideal accessory for the Datavideo SE­500 Vision Mixer. The  SE­500 has four channels, so in the diagram below we have four camera crew,  each with an ITC­100SL.  The SE­500 Tally Out connects to the ITC­100 Tally Input A. Tally Input A provides  tally information to channels 1 ~ 4. When the camera is live the cameraman will see  a red light, when a camera is cued up the cameraman will see an amber light. 11 ...

  • Page 13: Itc­100 Tally Input Pin Cross Reference

    ITC­100 Tally Input ­ Pin Cross Reference  If you are using the ITC­100 with a Datavideo RMC­140, RMC­90 or SE­500 you do  not need to worry about tally information, as it is automatically sent to the ITC­100.  If you are using the ITC­100 with other equipment the following tables explain the  pin configurations of Tally A and Tally B.  Contact closure between the relevant Pin number and ground will illuminate the  LED. For example on Tally A, if Pin 1 is connected to Pin 4 the RED LED will light  up on Channel 1; if Pin 13 is connected to Pin 4 the AMBER LED will light up on  Channel 3  Tally A Input  The Tally A Input will send Tally Information to Channels 1 ~ 4. The following table  shows the pin numbers for each channel:  Video  Channel  1  2  3  4  Pins 4, 9 and 14 can be used as ground.  Tally B Input  The Tally B Input will send Tally Information to Channels 5 ~ 8. The following table  shows the pin numbers for each channel:  Video  Channel  5  6  7  8  Pins 4, 9 and 14 can be used as ground.  Red LED  LIVE  (On Air)  Pin 1  Pin 6  Pin 11  Pin 5  Red LED  LIVE  (On Air)  Pin 1 ...

  • Page 14: Specifications

    Specification:  ITC­100 Base Station  POWER  TALLY  MIC / HEADSET  INPUTS /  HEADPHONE  OUTPUTS  LIGHT SOCKET  (12V DC)  MICROPHONE  FREQUENCY RESPONSE  THD  S/N  BUILT­IN SPEAKER  OPERATING RANGE  OPERATING TEMP. RANGE  DIMENSION  WEIGHT  Specification  12V 1.5A  2 x 15 Pin SubD Sockets for Tally A and Tally B  3.5mm Stereo Jack Socket for combination  Headphone / Microphone  Headset Impedance 8~600 ohms 100mW(min)  ¼” (6.3mm) Stereo Headphone Socket  Headset Impedance 8~600 ohms 100mW(min)  3 pin XLR connector. Pin2: 12V, Pin3: GND.  Light power consumption 12V/100mA(max).  3 Pin XLR / ¼” (6.3mm) Jack Microphone  Socket Switchable Condenser / Dynamic Input  Microphone Level ­67dB  550­3.6KHz, < +/­3dB  < 3%  > 50dB  70mm x 30mm 32 Ohm 3 Watts  Up to 200m between Base Station and Slave  5 ~ 45°C  750mm x 650mm x 250mm (1U height 19”  rack)  1.9Kg 13 ...
  • Page 15 ITC­100SL SLAVE Unit  INPUT  MIC / HEADSET SOCKET  TALLY OUT SOCKET  TALLY LED  POWER LED  OPERATING RANGE  OPERATING TEMP. RANGE  DIMENSION  WEIGHT  Specification  5 Pin XLR Connector  3.5mm Stereo Jack Socket for combination  Headphone / Microphone  Headset Impedance 8~600 ohms 100mW(min)  Microphone Level ­67dB Or  2.5mm Stereo Jack Socket, for Motorola Mobile  Phone type headset / microphone  3.5mm Jack Socket to connect to TD­1 Tally  Indicator  Bi­Color LED – RED indicates LIVE / AMBER  Indicates CUED  Illuminates to indicate that power is being  received  Up to 200m between Base Station and Slave  5 ~ 45°C  114mm x 97mm x 35mm  348g 14 ...

  • Page 16: Service And Support

    Please refer to our web site www.datavideo­tek.com for answers to common  questions, support requests or contact your local office below.  Datavideo Corporation (USA)  12300­U East Washington Blvd., Whittier, CA 90606 USA  Tel: +1 562 696 2324  Datavideo Technologies Europe BV  Californiedreef 26    3565 BL Utrecht, The Netherlands  Tel: +31 30 261 9656  Datavideo UK Limited  Unit 2 Waterside Business Park, Hadfield, Glossop, Derbyshire SK13 1BE UK  Tel: +44 1457 851000  Datavideo Technologies Co., Ltd.  10F, 176 Jian­Yi Rd, Chung Ho City, Taipei Hsien, Taiwan 235  Tel: +886 2 8227 2888  Datavideo Technologies China Co.  2F­D, 2 Lane 777, West Guangzhong Rd, Zhabei District, Shanghai, China  Tel: +86 21 5603 6599  Datavideo Technologies (S) PTE Ltd.  No. 100, Lorong 23 Geylang, #01­03 D’Centennial Bldg, Singapore 388398  Tel: +65 6749 6866  Datavideo Hong Kong Limited  G/F., 26 Cross Lane, Wanchai, HK  Tel: +852 2833 1981  contactus@datavideo.us  info@datavideo.nl  sales@datavideo.co.uk  service@datavideo.com.tw  www.datavideo.com.tw  service@datavideo.cn  info@datavideo.sg  info@datavideohk.com  15  www.datavideo.us  www.datavideo.info  www.datavideo.info  www.datavideo.cn  www.datavideo.info  www.datavideohk.com...
