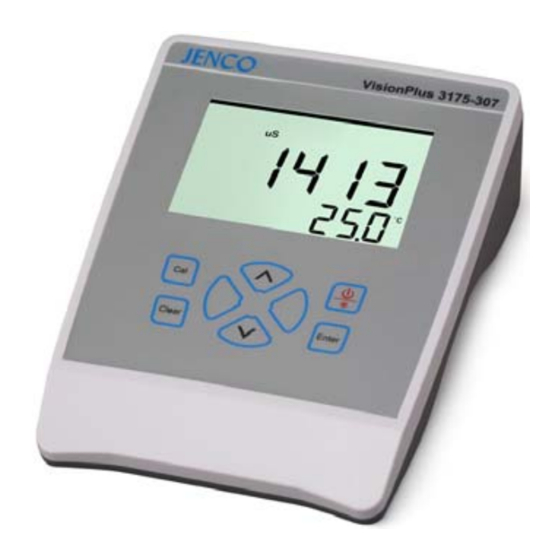

JENCO 3175-307A Manual

JENCO 3175-307A Manual

Conductivity benchtop meter
Table of Contents

Advertisement

台式电导率计说明书
MODEL 3175-307A
沪制 02270148 号
3175-307A

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 3175-307A and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for JENCO 3175-307A

  • Page 1 台式电导率计说明书 MODEL 3175-307A 沪制 02270148 号 3175-307A...
  • Page 2: Table Of Contents

    目录 概述………………………………………………………….2 产品检视……...……………….........2 电源……………..…….……...………………....2 安装电池..……………………………………....2 显示及按键功能……………………...……………...…………3 A. 显示 ..............3 B. 按键 ..............4 操作步骤..……..............5 A. 标准溶液的配制 ............5 B. 电导率校正 .............5 C. 电导率测量 .............7 错误显示及原因………………………………………..8 规格………………..……..........9 质量保证………………………………......10...
  • Page 3: 产品检视

    概述 感谢您选购3175-307A/3175-307。 3175-307A/3175-307是一台测量 电导率、TDS(3175-307A)及温度的精密仪器,内建的微处理器可用 来存储、校正和补偿所有有关电导率、TDS及温度数据。 本仪器拥有IP54等级的防水外壳,机械式按键提供高可信任度,高 触觉及声响告知等功能, 使用6节7 可使用9V交流电源适配器为电源,也可 号(AAA)电池为电源。本仪表有低电(BAT)提示功能。校正数据永 久储存在主机中,下次开机时不需再次校正。 本仪器使用大型带背光的LCD, 可同时显示电导率/TDS ( 3175-307A) , 温度及指示目前所在的显示模式,即使在校正或测量程序下,也会提 供使用者各种提示。 本仪器可以很方便的选择不同的探头,用户可选择四种类型的探头 (0.01,0.1,1.0,10.0), 以便于做更精确的测量。 整机可显示℃的电导 率值与TDS值,此显示可通过按“MODE”键实现(3175-307A)。 其他功能包括自动切换量程, 自动温度补偿以及50/60Hz交流噪声排 除能力,此仪器适合实验室使用。 产品检视 小心地打开包装, 检视仪器及配件是否有因运输而损坏, 如有发现, 请立即通知 JENCO 的代理。 电源 3175-307A/3175-307可用230V~9V的交流电源适配器也可用6节 “AAA”级的碱性电池提供电源。在使用仪器之前,请先检查交流适配 器上的标签,以确保电源是正确的。如果发现交流电源适配器有误,请 及时通知JENCO的代理。 [注意:如果没有正常的交流电,请使用电池供电。] 安装电池...
  • Page 4: 显示及按键功能

    3. 放回电池盖,并确保卡扣卡紧。 图一: 电池安装图 显示及按键功能 A. 显示 图二: LCD 显示 1. mS- 7. mg/L- mS,电导度单位。 mg/L,TDS(总固体溶解量)单 位(3175-307A)。 2. BAT- 8. CELL K= 低电显示,表示须更换电池。 表示电导探棒的 K 值。 3. uS- 9. %/ ℃- uS,电导度单位。 表示温度系数。...
  • Page 5 4. CAL- 10. 主显示- 当“CAL”显示时,表示整机进 3175-307 显示电导率值。 入校正模式。 3175-307A 显示电导率值和 TDS (总固体溶解量)值。 5. AUTO- 11. 次显示- 表示整机自动切换测量范围。 显示温度值。 6. ATC/MAN- ATC, 表示电导率读值具有温度 补偿(3175-307A)。. MAN, 表示电导率读值不具有温 度补偿(3175-307) 。 B. 按键 On/Off- 按住此键 5 秒打开或关闭主机。开机后,即按此键, 可打开或关闭主机背光。 Cal- 按此键可进入校正模式。 Mode- 选择仪器的测量模式。 3175-307A 连续按此键, 显示的顺序为:带温度补偿的/ lear 无温度补偿的电导率、TDS 值(总固体溶解量)。...
  • Page 6: 操作步骤

    Enter- E nter 在校正状态按此键,把当前的设定值记忆到微处理中。 操作步骤 A. 标准溶液的配制 适宜的标准溶液配制粉剂需使用商业用或研究用等级的粉剂,以下是 三种浓度的标准溶液的配制方法,使用者可以用它们来校正 3175-307A/3175-307的电导电极。 1413uS 标准溶液 (25℃) : 精确地称量0.746 g研究用等级的KCL, 使它溶解于1000ml的纯水中。 12.90mS标准溶液(25℃): 精确地称量7.4365 g研究用等级的 KCL,使它溶解于1000ml的纯水中。 111.9mS标准溶液(25℃): 精确地称量74.264 g研究用等级的 KCL,使它溶解于1000ml的纯水中。 [注意:剩余的未经使用过的标准溶液,您可以用密闭的容器在 低于 4 摄氏度的环境下储存一周。如果您对标准溶液准确性产生 疑问,请重新配制新的标准溶液。] B. 电导率校正 校正步骤包含6个步骤:TDS因数、温度系数、参考温度、电导电极常 数种类选择、校正标准溶液方式调整电导电极常数以及直接调整电导 电极常数校正。详细步骤如下: 将电导电极的接头与主机的接口连接并按开关键开机。 等温度读值稳定后,请按“Cal” 键进入校正模式,“CAL”将 显示在LCD上。 TDS因数...
  • Page 7 温度系数 整机是用温度系数计算具有温度补偿的电导率值的,此温度系 数默认值为1.91%. 你可以用上键和下键调节这个温度系数值, 调整范围是0.00~4.00%。 按“Enter”键储存新的设定值并进入 下一个校正参数界面。 参考温度 整机是用参考温度来计算具有温度补偿的电导率值的,此参考 温度默认值为25℃。 你可以用上键和下键调节这个参考温度值, 调整范围是15~ 25℃。按“Enter”键储存新的设定值并进入下 一个校正参数界面。 电导电极常数种类选择 整机主显示将显示一个电导电极常数 (上次使用校正过的或默 认的,此值的调整范围是70%~130%)。次显示将显示电导电极种 类,你可以用上键和下键选择电极常数种类,此整机有四种电 极常数种类 (0.01, 0.1,1.0 and 10.0)。按“Enter”键储存 新的设定值并进入下一个校正参数界面。 校正标准溶液方式调整电导电极常数校正 (a) 把电导电极放入已知电导率标准溶液中(详见“标准溶液的 配制” ), 此标准溶液的选择最好基于被测溶液电导值的范围 之内。 (b) 把电极浸入标准溶液中(至少2~3英寸或者5~7cm),并稍作 搅动以便消除电极极片上的空气泡。 整机将显示标准溶液的 电导率值。在校正步骤中,请先确认以下参数已设定完成: 温度系数设成1.91%,参考温度设成25.0℃。 [注意: 如果你想直接用输入常数值调整,请按“Enter”键 进入“直接调整电导电极常数校正”...
  • Page 8: 电导率测量

    直接调整电导电极常数校正 (a) 整机将显示标准溶液的电导率值,“CELL K=”也将显示在 。 LCD 上,表示此校正时直接调整电导电极常数 [注意: 如果你已用“校正标准溶液方式调整电导电极常 数” ,请按“Enter”键退出校正模式回到测量模式。] (b) 按住“上键” 或 “下键”, 主显示将显示电导电极常数 偏差并同时增加或减少此值(此值可从70%~130%)。 放开“上 键” 或 “下键”,主显示将显示标准溶液的电导率值。 (c) 调动此电导电极常数值, 使得电导率值与25℃的标准溶液值 一致。按“Enter”键储存新的设定值并退出校正模式回到 测量模式。 电导率的测量 电极接上整机后,开机,把清洗后的电极直接放入被测溶液中 (至少浸没2~3英寸或者5~7cm) ,稍做搅动, 赶出电极片 上的空气泡。 按“Mode”键切换到自己需要测量的参数(电导率或 TDS)。 机器在自动切换量程的时候显示“over”或“undr”是正常的。 当温度稳定后,就可以读取测量值,此值才为被测溶液的测量 值。 [注意: 3175-307 无“Mode”键,因此无切换功能,整机显示无 温度补偿的电导率值。]...
  • Page 9: 错误显示及原因

    ● 极。 染或已损坏。 ●正确输入电极常数 输入的电极常 ● 值。 数值不正确。 ●更换标准溶液。 标准溶液错误。 ● ●清洗电极或更换电 电导电极受污染 ● 校正模式显示 或已损坏。 极。 "over" ●正确输入电极常数 输入的电极常数 ● 值不正确。 值。 ●降低被测溶液温度。 被测溶液温度 ● >100℃。 over 电导电极损坏。●更换电极。 ● 测量模式显示 "over" 被测溶液温度 ●升高被测溶液温度。 ● <0.0℃。 undr 电导电极损坏。●更换电极。 ● [注意:如果机器仍然不能正常工作,请联系Jenco的服务部门。]...
  • Page 10 0.0 to 100.0 °C 0.1 °C ±0.2°C 温度 参考温度 15.0 to 25.0 °C 温度系数 0.0% to 4.0% 电导电极常数 0.01; 0.10; 1.00; 10.0 TDS因数(3175-307A) 0.30 to 1.00, 默认为0.65 6节7号(“AAA”)电池及稳压源 电源 EEPROM 校正存储 音效回馈 所有按键 终点锁定 有 22mm : 14.5mm 高 LCD 显示...
  • Page 11: 质量保证

    质量保证 仪器保修一年(以购买日为准)。在保修期内如有质量问题,本 公司将无偿代为修复;如有人为因素造成故障或损坏,本公司竭 诚代为修复,但需酬收工本费(配件如电极头、标准液等消耗品 不在保证范围内)。在将本机退回本公司时,请用包装材料妥为 包好,以避免运输途中碰伤。无论何种情况,在退回本机前,请 先与本公司联系,并得到本公司认可,方可退回本机。 JENCO (中国)公司:上海任氏电子有限公司 地址:上海市松江区泗泾镇望东中路18号 邮编:201601 电话:57619600,57619008 传真:57619240...
  • Page 12 CONTENTS GENERAL INTRODUCTION………………....12 INITIAL INSPECTION……...………………....12 POWER INPUT..…….……...………………....12 INSTALLING THE BATTERIES..…………....13 DISPLAY & KEYS FUNCTIONS…..……………...……14 ..............14 A. Display ..............15 B. Keys OPERATIONAL PROCEDURES..…….......16 ......16 A. Preparing Standard Solutions ............16 Calibration ........18 C. Conductivity Measurements ERROR DISPLAYS AND TROUBLESHOOTING..19 SPECIFICATIONS………………..……......20 WARRANTY…………………………......21...
  • Page 13: General Introduction

    This meter is user-friendly for laboratory application. INITIAL INSPECTION Carefully unpack the unit and accessories. Inspect for damages made in shipment. If any damage is found, notify your Jenco representative immediately. All packing materials should be saved until satisfactory operation is confirmed.
  • Page 14: Installing The Batteries

    AC line voltage is correct. If the wrong AC adaptor is supplied, notify your Jenco representative immediately. INSTALLING THE BATTERIES To insert the batteries into the meter, follow the procedure outlined below.
  • Page 15: Display & Keys Functions

    Temperature Conductivity measurement. Coefficient 4. CAL- 10. MAIN DISPLAY- This will be displayed when the For Conductivity and TDS unit enters into the calibration values (3175-307A). mode. Conductivity values (3175-307). 5. AUTO- 11. SECONDARY DISPLAY- Auto ranging indicator For temperature in ℃ display.
  • Page 16: Keys

    Cal- During normal operation, this key will change the mode from “Measure” mode to “Calibration” mode. Mode- 3175-307A selects display mode. normal operation, press this key to sequentially display...
  • Page 17: Operational Procedures

    Here are some standard solutions the user can prepare to calibrate the probe of the model 3175-307A/3175-307. Standard solution of 1413uS at 25℃: Accurately weight out 0.746 grams of research grade dried Potassium Chloride (KCL).
  • Page 18 TDS Constant TDS is determined by multiplying conductivity (mS) by a TDS factor. The default factor value is 0.65. To change the TDS factor, use the “up” and “down” keys to adjust the value between 0.30 and 1.00. Press “Enter” key to save the new value and go to the next calibration parameter.
  • Page 19: Conductivity Measurements

    are over-ridden: temperature reference (fixed to 25.0℃) and temperature coefficient (fixed to 1.91%). [Note: If you want input K value directly, please press the “Enter” key to go to the K Value Input.] (b) Wait for the values of temperature and conductivity to stabilize for a few seconds.
  • Page 20: Error Displays And Troubleshooting

    ●Replace cell. ● conductivity cell. "over " during Sample measurements ●Increase sample ● temperature temperature. <0.0℃ undr ●Replace cell. Defective ● conductivity cell. [Note: If the meter still does not perform normally after the above measures are taken, call Jenco representative.]...
  • Page 21: Specifications

    ±0.2°C 15.0 to 25.0 °C Reference Temperature 0.0% to 4.0% Temperature Coefficient 0.01; 0.10; 1.00; 10.0 Cell Constant TDS Constant Range (3175-307A) 0.30 to 1.00, default at 0.65 Six “AAA” Batteries Power EEPROM Calibration Back-up All Touch Keys Audio Feedback Display 22mm : 14.5mm high LCD...
  • Page 22: Warranty

    If you purchased the item from our Jenco distributors and it is under warranty, please contact them to notify us of the situation.
