- Page 1 GB Instruction for use Bruksanvisning POWERTEX Aluminum Lever Hoist PALH-S1 User Manual...

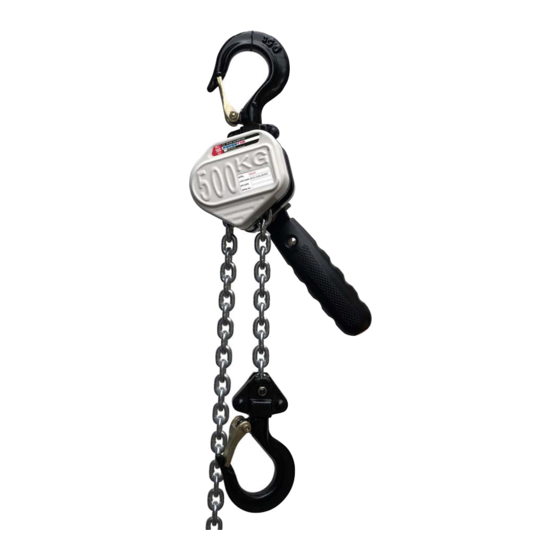

- Page 2 POWERTEX Lever Hoist PALH-S1 0,25 – 3 ton Instruction for use (GB) (Original instructions) Read through these user instructions before using the lever hoist. Improper operation may lead to hazardous situations. General safety provisions • Only to be used by trained operator.
- Page 3 Function Pulling through the unloaded chain Make sure the chain is unloaded and set the selector to neutral position (N). Pull the chain through by hand to the desired position. Warning! If the selector is in position UP or DOWN when the chain is pulled, the lever may rotate like a propeller, which could be dangerous.
- Page 4 Daily checks After every working day on which the lever hoist has been used, the following should be checked: • Is the lever hoist deformed or otherwise damaged? Are any parts missing? • Is any deformation or other damage visible on the suspension device (eye, shackle, bolt or similar)? •...
- Page 5 EN 818-7, Grade T from the following manufacturers: Chaineries Limousines, Pewag, Kito Chain, Retezarna or Rud. Repairs The lever hoist must not be modified. Repairs must be carried out by specialists. Damaged parts must only be replaced with original Powertex spare parts. Order them through your dealer.
-
Page 6: Tekniska Data
POWERTEX Spaklyftblock PALH-S1 0,25 – 3 ton Bruksanvisning (SE) Läs igenom denna bruksanvisning innan lyftblocket tas i bruk. Felaktig användning kan innebära fara! Allmänna säkerhetsanvisningar • Produkten får endast användas av utbildade operatörer. • Använd inte produkten i explosiva eller korrosiva miljöer. - Page 7 Funktion Genomdragning av obelastad kätting Se till att kättingen är obelastad och ställ omställaren i friläge (N). Dra igenom kättingen för hand till önskat läge. Varning! Om omställaren är i läge UPP eller NED och man drar i kättingen kan spaken rotera som en propeller vilket innebär fara. Varning! Om man använder spaklyftblocket för en för lätt last träder inte bromsfunktionen in.
- Page 8 Daglig kontroll Efter varje arbetsdag som spaklyftblocket använts kontrolleras följande • Har spaklyftblocket blivit deformerat eller fått andra skador? Saknas någon eller några delar? • Syns det någon deformation eller annan skada på upphängningsanordningen (ögla, schackel, bult eller dylikt)? • Är krokarna intakta eller har någon krok öppnats? Är krokspärrarna felfria och funktionsdugliga? •...
- Page 9 Byte av kätting skall utföras fackmässigt av auktoriserad reparatör och kättingen skall uppfylla krav ställda i standard EN 818-7, Grade T från följande fabrikat: Chaineries Limousines, Pewag, Kito Chain, Retezarnaeller Rud. Reparationer Spaklyftblocket får inte byggas om. Reparationer skall utföras av fackman. Byt ut skadade delar endast mot Powertex original reservdelar. Beställ genom återförsäljaren. Checklista för regelbunden kontroll (normalt årligen –...
- Page 10 POWERTEX Lever Hoist PALH-S1 – Spare parts When ordering spare parts, specify model, WLL, part number and the quantity needed. When ordering chain, also specify lifting height. If the load chain has been damaged or worn out the load sheave probably has to be replaced.
- Page 11 Pos Description 250 kg 500 kg 750 kg 1500 kg 3000 kg Top hook assembly (incl. #2) 16.20PALHS10250-1 16.20PALHS10500-1 16.20PALHS10750-1 16.20PALHS11500-1 Safety latch kit 16.20PALHS10250-2 16.20PALHS10500-2 16.20PALHS10750-2 16.20PALHS11500-2 Top hook shaft 16.20PALHS10250-3 16.20PALHS10500-3 16.20PALHS10750-3 16.20PALHS1150-3 Bottom hook assembly (incl. 2#) 16.20PALHS10250-4 16.20PALHS10500-4 16.20PALHS10750-4 16.20PALHS1150-4 Chain pin and locking nut...
-
Page 13: Warning Tag
Standard: EN 13157 Warning tag The warning tag shows some specific and important situations, in which you must pay special attention, when using POWERTEX Chain Blocks and Lever Hoists. User Manuals You can always find the valid and updated User Manuals on the web. - Page 14 Canary Islands www.powertex-products.com...
