Quick Start Guide
SG 310/330
Rev. 2

Advertisement

loading
Need help?

Need help?

Do you have a question about the SG 310 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Sophos SG 310

Summary of Contents for Sophos SG 310

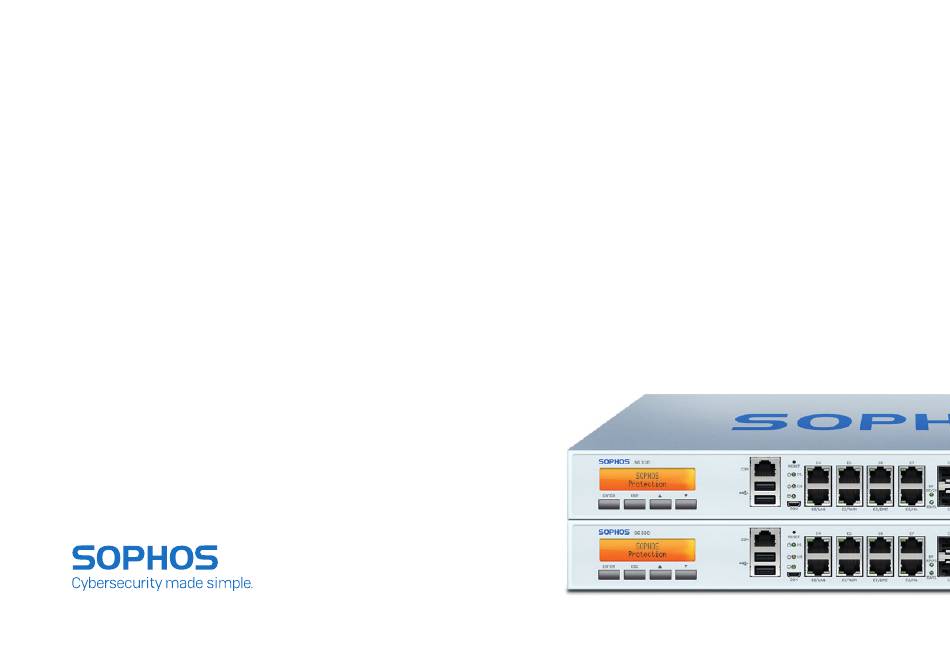

  • Page 1 Quick Start Guide SG 310/330 Rev. 2...

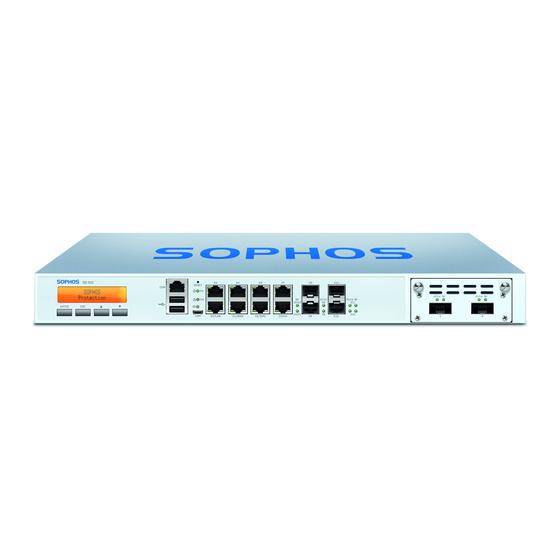

  • Page 2 LCD SFP+ bays (shown here USB 3.0 ports ports with optional FleXi USB 3.0 Port module) * The displayed images are of SG 330 device. The SG 310 device may vary slightly. Quick Start Guide SG 310/330 Rev. 2...
  • Page 3 License The security appliances are delivered with a 30-day trial version. During or after the trial period, you can activate the full license you purchased from your Sophos partner by creating an account at https:/ /myutm.sophos.com, activating the provided activation and upgrade keys, and uploading the created license file into your appliance.

  • Page 4: Power Up The Device

    For configuration you can follow the initial setup wizard described in the WebAdmin Quick Start Guide or cancel it and perform a manual setup (see the UTM Administration Guide * Available at www.sophos.com/en-us/support/documentation/sophos-utm ** Available via WebAdmin >> Support >> Manual Quick Start Guide SG 310/330 Rev. 2...
  • Page 5 1. The adapter and switch are not receiving power. 2. No connection between both ends of network. 3. Network drivers have not been loaded or do not function correctly. Quick Start Guide SG 310/330 Rev. 2...

  • Page 6: Support And Documentation

    Green LAN Bypass Off Back side Power Supply Green Constantly Power No power 6. Support and Documentation For more information and technical support, please visit www.sophos.com/en-us/ support or contact your local Sophos reseller. Quick Start Guide SG 310/330 Rev. 2...
  • Page 7 SFP- SFP+ Erweiterungsschacht USB 3.0 Ports Ports (hier mit optionalem USB 3.0 FleXi Port-Modul abgebildet) * Die Abbildungen beziehen sich auf die SG 330 Appliance. Die Abbildung für die SG 310 Appliance kann geringfügig abweichen. Kurzanleitung SG 310/330 Rev. 2...
  • Page 8 Lizenz Die Security Appliances werden mit einer 30-tägigen Testversion bereitgestellt. Während des Testzeitraums oder nach Ablauf können Sie die Volllizenz aktivieren, die Sie von Ihrem Sophos Partner erworben haben. Legen Sie dazu ein Konto unter https:/ / myutm.sophos.com an, aktivieren Sie die bereitgestellten Aktivierungs- und Upgrade- Schlüssel und laden Sie die erstellte Lizenzdatei in Ihre Appliance hoch.
  • Page 9 Öffnen Sie den Browser und geben Sie die Verwaltungs-IP-Adresse der Appliance ein: DNS-Server: Aktivieren Sie diese Option https:/ /192.168.0.1:4444 und geben Sie die IP-Adresse der internen Netzwerkkarte ein (E0/LAN): 192.168.0.1 Bestätigen Sie die Sicherheitsmeldung mit OK (Mozilla Firefox) oder Ja (MS Internet Explorer). Kurzanleitung SG 310/330 Rev. 2...
  • Page 10 Geschwindigkeit Gelb Der Ethernet-Port arbeitet mit 1.000 Mbps. (Rechte LED) Grün Der Ethernet-Port arbeitet mit 100 Mbps. Der Ethernet-Port arbeitet mit 10 Mbps. * Siehe www.sophos.com/de-de/support/documentation/sophos-utm ** Siehe WebAdmin >> Support >> Handbuch Kurzanleitung SG 310/330 Rev. 2...
  • Page 11 ACT/LINK Blau Der SFP+ Anschluss arbeitet mit 10.000 Mbps. (Rechte LED) Gelb Der SFP+ Anschluss arbeitet mit 1.000 Mbps. Entweder die LED funktioniert nicht oder die Geschwindigkeit des SFP+ Anschlusses liegt unter 1.000 Mbps. Kurzanleitung SG 310/330 Rev. 2...
  • Page 12 LAN Bypass aus Rückseite Stromversorgung Grün Leuchtet Stromversorgung Kein Strom 6. Support und Dokumentation Für weitere Informationen und technischen Support gehen Sie auf die Website www.sophos.com/de-de/support oder wenden Sie sich an Ihren Sophos Vertriebspartner vor Ort. Kurzanleitung SG 310/330 Rev. 2...
  • Page 13 LCD 导航 2个 2个 SFP+ SFP+ 了可选的 FleXi 端 了可选的 FleXi 端 1个 1个 USB 3.0 USB 3.0 端口 端口 端口 端口 口模块） 口模块） USB 3.0 USB 3.0 * 显示的是 SG 330 设备的图片。SG 310 设备可能略有不同。 快速入门指南 SG 310/330 Rev. 2...
  • Page 14 1. 通过集线器或交换机将 E0/LAN 端口连接到内部网络。为此，请使用供应范围内的 RJ45 以太网线缆。请注意，您的管理客户端 PC 也必须连接到这个网络。 内部 2. 将 E1/WAN 端口连接到外部网络。WAN的连接方式取决于Internet访问的类型。 所交付的 Sophos UTM 设备具有以下默认设置: 以太网端口 IP地址 区域 E1/任何端口 E0/LAN 192.168.0.1/255.255.255.0 默认网关 DNS代理 DHCP服务 例如， UTM Appliance 无 启用 已禁用 DSL调制解调器 E0/LAN 开关 内部网络 管理客 户端PC 快速入门指南 SG 310/330 Rev. 2...
  • Page 15 标准网关：输入设备的内部网卡的 IP 地址 E0/ 单击“确定”(Mozilla Firefox) 或“是”(MS Internet Explorer) 接受安全声明。 LAN：192.168.0.1 在配置时，您可以遵循“WebAdmin 快速入门指南” 中所 述的初始设置向导进行操 DNS 服务器：启用此选项，并输入内部网卡的 IP 作， 或将其取消进行手动设置（请 参见“UTM 管理指南” ） 地址 E0/LAN：192.168.0.1 * 请登录 www.sophos.com/zh-cn/support/documentation/sophos-utm ** 访问 WebAdmin >> 支持 >> 手册 快速入门指南 SG 310/330 Rev. 2...
  • Page 16 绿色 开启 以太网端口以 100 Mbps 的速率传输数据。 关闭 以太网端口以 10 Mbps 的速率传输数据。 每个 SFP 连接器上的 LED 指示灯 活动/链接 绿色 持续 1. SFP 连接器正在接收电源。 2. SFP 连接器和集线器连接良好。 闪烁 适配器正在发送或接收网络数据。闪 烁的频率跟随流量总量变化。 关 1. 适配器和开关未接收电源。 2. 网络两端没有连接。 3. 网络驱动程序尚未加载或无法正确工作。 快速入门指南 SG 310/330 Rev. 2...
  • Page 17 SFP+ 连接器以 10,000 Mbps 的速率传输数据。 (右侧 LED） 琥珀色 开启 SFP+ 连接器以 1,000 Mbps 的速率传输数据。 关 LED 不起作用或 SFP+ 连接器以 1,000 Mbps 的速率传输数据。 LAN 旁路开启 绿色 LAN 旁路关闭 关 后侧 电源供给 绿色 持续 电源 关闭 无电源 6.支持和文档 有关详细信息和技术支持，请访问www.sophos.com/zh-cn/support或联系您的本地 Sophos分销商。 快速入门指南 SG 310/330 Rev. 2...
  • Page 18 2 含む (ポート E0/1 および E2/3) 予備の外部電源へのコネクタ 電源 LCD の操作 Micro USB 拡張ベイ (ここでは HDMI x 1 電源スイッチ ボタン SFP+ FleXi ポートモジュール 3.0 x 2 ポート ポート を表示) 3.0 x 1 * 表示されているイメージは SG 330 デバイスです。SG 310 デバイスのイメージはこれとは若干異なります。 クイック スタート ガイド SG 310/330 Rev. 2...
  • Page 19 2. E1/WAN ポートを外部ネットーワークに接続するWAN への接続はインターネットアクセスの種類 によって異なります。 E1/任意のポート UTM アプライアンスは以下のデフォルト設定で提供されます。 イーサネットポート IP アドレス ゾーン 例: UTM アプライアンス E0/LAN 192.168.0.1/255.255.255.0 LAN DSL モデム デフォルトゲートウェイ DNS プロキシ DHCP サービス なし 有効 無効 スイッチ 社内ネットワーク 管 理クライアント PC クイック スタート ガイド SG 310/330 Rev. 2...
  • Page 20 DNS サーバー: 内部ネットワークカード (E0/MGMT1) す。https://192.168.0.1:4444 の IP アドレス: 192.168.0.1 を入力 セキュリティに関する確認があった場合、「OK」 (Mozilla Firefox の場合) または「はい」 (MS Internet Explorer の場合) をクリックします。 設定に関しては、WebAdmin のクイックスタートガイド (英語) に説明されている初期セットアップ ウィザード従うか、ウィザードをキャンセルして手動セットアップを実行できます (「UTM 管理ガイド」 を 参照)。 * www.sophos.com/ja-jp/support/documentation/sophos-utm　から取得可能 ** 「WebAdmin」-「Support」-「Manual」から取得可能 クイック スタート ガイド SG 310/330 Rev. 2...
  • Page 21 イーサネットポートが 100 Mbps で作動しています。 消灯 イーサネットポートが 10 Mbps で作動しています。 各 SFP コネクタの LED アクティビティ/接続 緑 点灯 1. SFP コネクタが電源供給を受けています。 2. SFP コネクタとハブが正常に接続しています。 点滅 アダプタがネットワークデータを送信、または受信中です。 トラフィック量によって点滅の頻度は変わってきます。 消灯 1. アダプタおよびスイッチが電源供給を受け取っていません。 2. ネットワークの両端に対して接続がありません。 3. ネットワークドライバが読み込まれていない、 または適切に機能していません。 クイック スタート ガイド SG 310/330 Rev. 2...
  • Page 22 SFP+ コネクタが 1,000 Mbps で作動しています。 消灯 LED が機能していない、または SFP+ コネクタが 1,000 Mbps より低い速度で作動しています。 LAN Bypass (LED 表示) LAN Bypass アクティブ 緑 LAN Bypass オフ 消灯 背面 電源 緑 点灯 電源オン 消灯 電源供給なし 6.サポートおよびドキュメント 詳細情報およびテクニカルサポートについては、www.sophos.com/ja-jp/support またはソフォ ス営業部にお問い合わせください。 クイック スタート ガイド SG 310/330 Rev. 2...
  • Page 23 Registered in England and Wales No. 2096520, The Pentagon, Abingdon Science Park, Abingdon, OX14 3YP, UK Sophos is the registered trademark of Sophos Ltd. All other product and company names mentioned are trademarks or registered trademarks of their respective owners.
