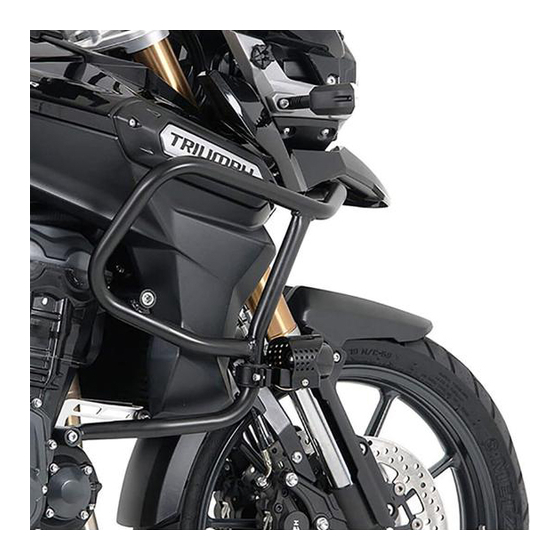

Engine guard for triumph tiger explorer 1200 xr/x/xc/x 2012-2015

Advertisement

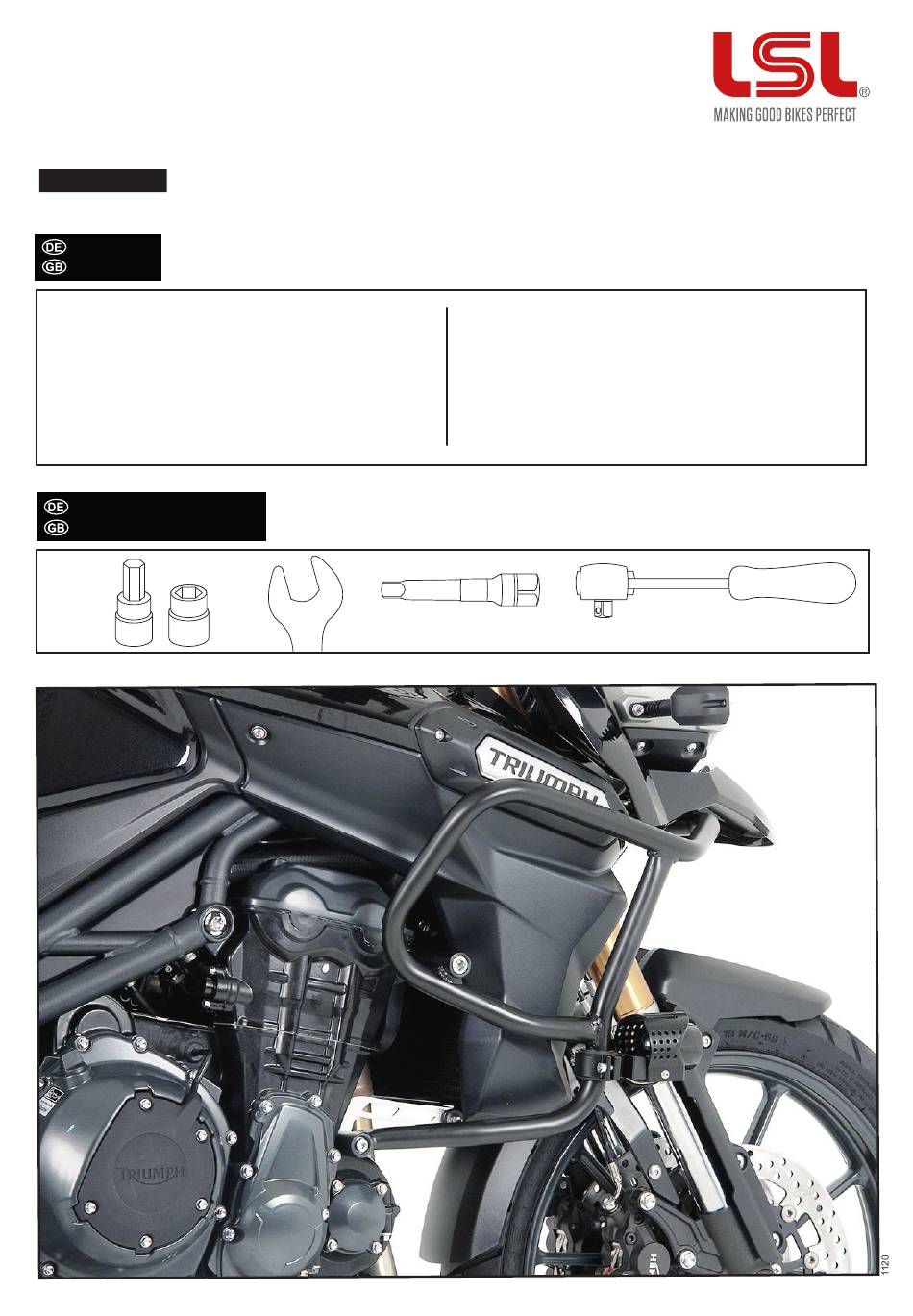

Motorschutzbügel/ Engine guard
TRIUMPH Tiger Explorer 1200 XR/X/XC/X
Artikel Nr.: / Item-no.:
377-810SW
schwarz/black
INHALT
CONTENTS
1 Motorschutzbügel links
1 Motorschutzbügel rechts
1 Schraubenset:
2 Zylinderschrauben M8x60
2 Linsenkopfschrauben M6x20
2 Karosseriescheiben Ø6,4 x Ø18x x 1,5mm
2 U-Scheiben Ø8,4
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED
Die abgebildeten Zusatzscheinwerfer sind Sonderzubehör, nicht enthalten. The auxiliary headlamps shown are special accessories, not included.
Set
Verlängerung/extension
2012-2015
1 Engine guard left
1 Engine guard right
1 Screw set:
2 allen screw M8x60
2 filister head screw M6x20
2 body washers Ø6,4 x Ø18x x 1,5mm
2 washer Ø8,4
Ratsche/Ratchet
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 377-810SW and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for LSL 377-810SW

  • Page 1 Motorschutzbügel/ Engine guard TRIUMPH Tiger Explorer 1200 XR/X/XC/X 2012-2015 Artikel Nr.: / Item-no.: 377-810SW schwarz/black INHALT CONTENTS 1 Motorschutzbügel links 1 Engine guard left 1 Motorschutzbügel rechts 1 Engine guard right 1 Schraubenset: 1 Screw set: 2 Zylinderschrauben M8x60 2 allen screw M8x60...
  • Page 2 Motorschutzbügel/ Engine guard WICHTIG IMPORTANT Beachten Sie die in Ihrem Land geltenden Zulassungsbestimmungen. Für den Bereich der BRD gilt: Ein Eintrag in die Fahrzeugpapiere ist nicht erforderlich. Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind, wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen.
  • Page 3 Motorschutzbügel/ Engine guard MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Befestigung des Motorschutzbügels oben rechts: An der oberen Motoraufhängung am Zylinder. Die Originalschraube ausdrehen. Die Haltelasche außen positionieren und mit der Original- Fahrtrichtung driving direction schraube und Mutter befestigen.Hierbei die Mutter mit Ratsche, Verlängerung und Gelenk sowie Nuss SW17 von der linken Seite her anhalten.
  • Page 4 Motorschutzbügel/ Engine guard MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Befestigung vorne: Der Motorschutzbügel verläuft unterhalb des Kotflügels , und wird dort zusammen gesteckt. Die Befestigung erfolgt an der hinteren Kotflügelverschraubung. (Originalschrauben entfallen) Hierbei die Linsenkopfschrauben M6x20 sowie Karosseriescheiben Ø6,4 x Ø18x x 1,5mm verwenden. Fastening of the engine guard front: under the fender at the rear fender bolting (original screws are obsolete).
