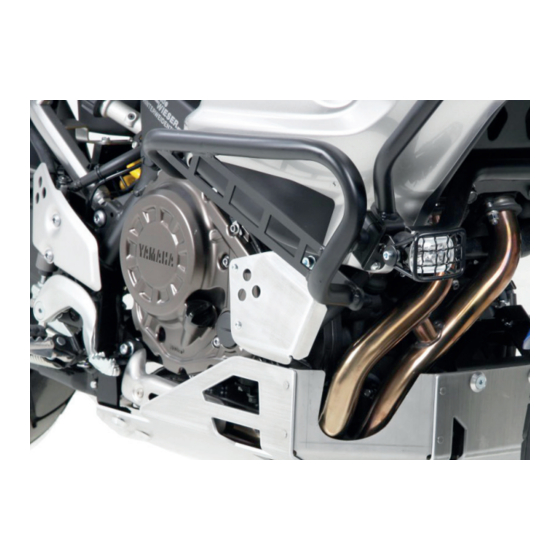

Motorschutzbügel/ Engine guard
YAMAHA XT 1200 Z/ZE
Artikel Nr.: / Item-no.:
377-860SW
schwarz/black
INHALT
CONTENTS
1x
Motorschutzbügel links schwarz
1x
Motorschutzbügel rechts schwarz
1x
Querbügel
1x
Schraubensatz:
4
Zylinderschrauben M8x20
4
U-Scheiben Ø8,4
2
Stiftschrauben M6x10
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED
Super Ténéré
2010-
Set
Verlängerung/extension
1x
Engine guard left black
1x
Engine guard right black
1x
Connection bow
1x
Screw kit:
4
Allen screw M8x20
4
Washer Ø8,4
2
Grub screw M6x10
Ratsche/Ratchet
1
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for LSL 377-860SW
Summary of Contents for LSL 377-860SW

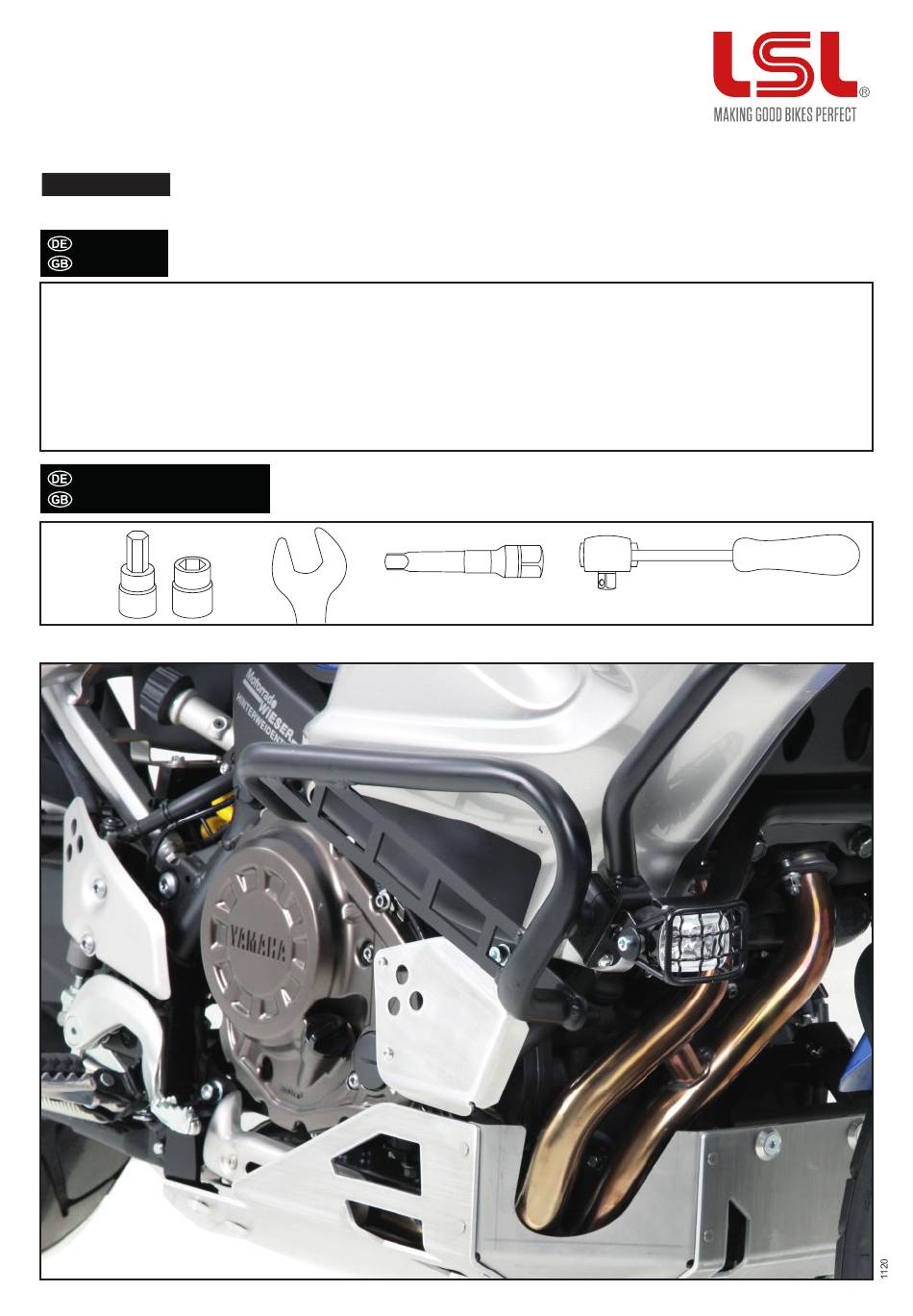

- Page 1 Motorschutzbügel/ Engine guard YAMAHA XT 1200 Z/ZE Super Ténéré 2010- Artikel Nr.: / Item-no.: 377-860SW schwarz/black INHALT CONTENTS Motorschutzbügel links schwarz Engine guard left black Motorschutzbügel rechts schwarz Engine guard right black Querbügel Connection bow Schraubensatz: Screw kit: Zylinderschrauben M8x20 Allen screw M8x20 U-Scheiben Ø8,4...
- Page 2 Motorschutzbügel/ Engine guard WICHTIG IMPORTANT Beachten Sie die in Ihrem Land geltenden Zulassungsbestimmungen. Für den Bereich der BRD gilt: Ein Eintrag in die Fahrzeugpapiere ist nicht erforderlich. Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind, wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen.
- Page 3 Motorschutzbügel/ Engine guard MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Befestigung des Sturzbügels rechts: Sturzbügel in den zuvor montierten Querbügel einstecken. Den Bügel an den freien Bohrungen der zuvor demontierten Kunststoffblenden mit den Zylinderschrauben M8x20 sowie U-Scheiben Ø8,4 verschrauben. Den Sturzbügel am Querbügel mit Stiftschraube M6x10 sichern. Fastening of the crash bar right: Connect crash bar with the connection bow.
- Page 4 Motorschutzbügel/ Engine guard MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Befestigung des Sturzbügels links vorne: Den Bügel an den freien Bohrungen der zuvor demontierten Kunststoffblenden mit den Zylinderschrauben M8x20 sowie U-Scheiben Ø8,4 verschrauben. Den Sturzbügel am Querbügel mit Stiftschraube M6x10 sichern. Fastening of the crash bar front left: Fix the crash bar with allen screws M8x20 and washers Ø8,4 at the threaded holes of the plastic covers.
