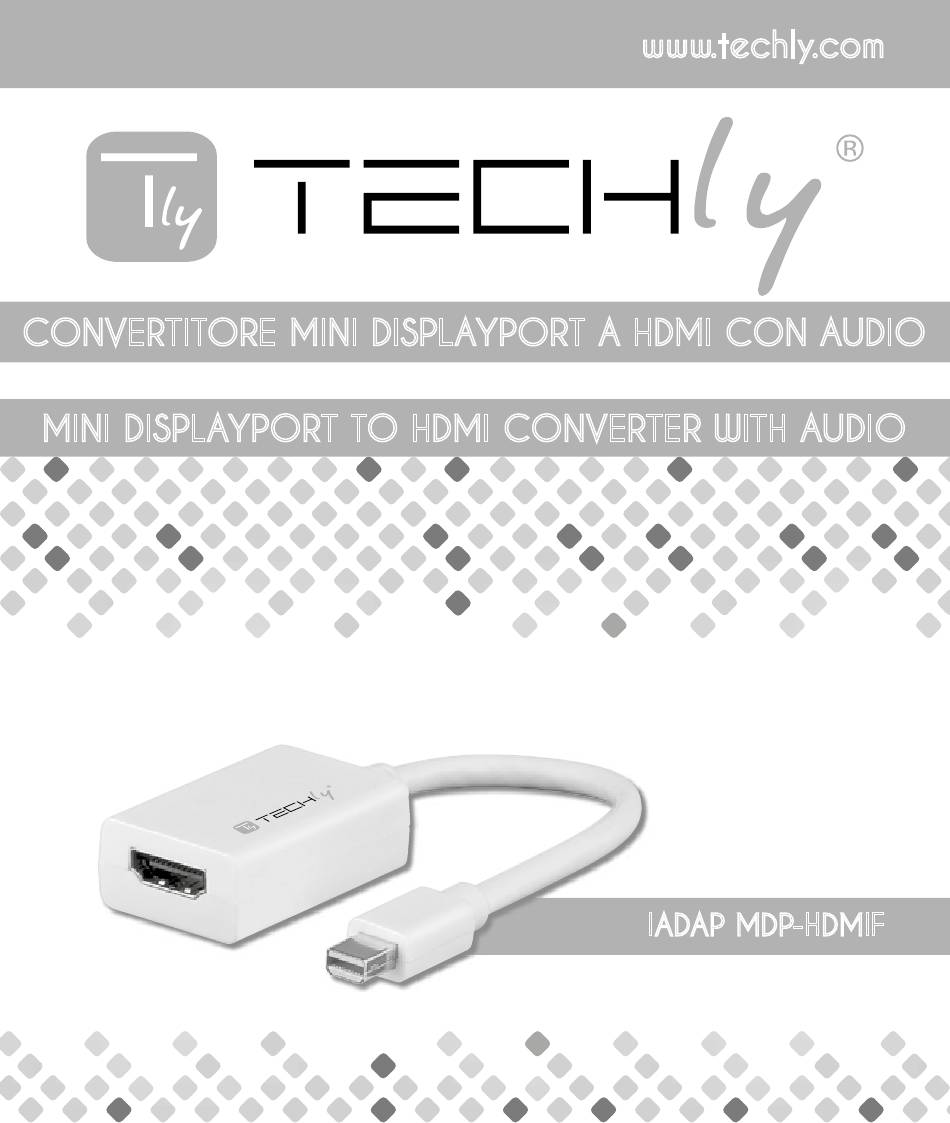

- Page 1 CONVERTITORE MINI DISPLAYPORT A HDMI CON AUDIO MINI DISPLAYPORT TO HDMI CONVERTER WITH AUDIO Manuale d’istruzione User’s manual IADAP MDP-HDMIF...
- Page 2 CONVERTITORE MINI DISPLAYPORT A HDMI CON AUDIO MANUALE D'ISTRUZIONE INDICE 1.0 Introduzione ..............................................2.0 Specifiche ................................................3.0 Contenuto della confezione ..............................4.0 Descrizione apparecchio ................................. 5.0 Collegamento e funzionamento ..........................6.0 Precauzioni di sicurezza e manutenzione ................
- Page 3 CONVERTITORE MINI DISPLAYPORT A HDMI CON AUDIO CONVERTITORE MINI DISPLAYPORT A HDMI CON AUDIO Gentile Cliente Grazie per aver acquistato questo prodotto. Per ottenere il massimo delle prestazioni nella salvaguardia della vostra sicurezza, vi consigliamo di leggere con attenzione il presente manuale prima di collegare e mettere in funzione il prodotto.
- Page 4 CONVERTITORE MINI DISPLAYPORT A HDMI CON AUDIO 2.0 SPECIFICHE Ingresso/Uscita segnale Ingresso segnale Video 5 Volts p-p (TTL) Maximum Single Link Range 1920x1080P Uscita video HDMI Ingresso: Mini DisplayPort Maschio 20pin Connettore ingresso/ uscita Uscita: HDMI Femmina tipo A 19pin Frequenza operativa Range di frequenza verticale 50/60 Hz Larghezza di banda video 2.25Gbps/225MHz Risoluzione (HDTV) Interlacciata (50&60Hz) 480i,576i,1080i Progressiva (50&60Hz) 480p,576p,720p,1080p Informazioni ambientali Temperatura d’esercizio Da 0° a +70°...
- Page 5 CONVERTITORE MINI DISPLAYPORT A HDMI CON AUDIO 5.0 COLLEGAMENTO E FUNZIONAMENTO 1) Collegare il connettore Mini DisplayPort maschio al connettore Mini DisplayPort della sorgente. 2) Collegare il connettore HDMI femmina allo schermo tramite un cavo HDMI Maschio/Maschio. Attenzione: Inserire / Estrarre il cavo con delicatezza. 5.1 SCHEMA DI COLLEGAMENTO DISPLAY CONVERTITORE MINI DISPLAYPORT A HDMI CON AUDIO...
- Page 6 Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura. Con il marchio CE, Techly garantisce che il prodotto è conforme alle norme e direttive ®...
-
Page 7: Table Of Contents
MINI DISPLAYPORT TO HDMI CONVERTER WITH AUDIO USER’S MANUAL TABLE OF CONTENTS 1.0 Introduction ..............................................2.0 Specifications ............................................3.0 Package Contents ......................................... 4.0 Panel Descriptions ....................................... 5.0 Connection and Operation ..............................6.0 Safety Precaution and maintenance .................... -
Page 8: Introduction
MINI DISPLAYPORT TO HDMI CONVERTER WITH AUDIO MINI DISPLAYPORT TO HDMI CONVERTER WITH AUDIO Dear customer Thank you for purchasing this product. For optimum performance and safety, please read these instructions carefully before connecting, operating or adjusting this product. Please keep this manual for future reference. -
Page 9: Specifications
MINI DISPLAYPORT TO HDMI CONVERTER WITH AUDIO 2.0 SPECIFICATIONS Signal Inputs/Output Input Video Signal 5 Volts p-p (TTL) Maximum Single Link Range 1920x1080P Output Video HDMI Input: Mini DisplayPort Male 20pin Input/Output Connector Output: HDMI Female Type A 19pin Operating Frequency Vertical Frequency Range 50/60 Hz Video Amplifier Bandwidth 2.25Gbps/225MHz Resolutions(HDTV) Interlaced(50&60Hz) 480i,576i,1080i Progressive(50&60Hz) 480p,576p,720p,1080p Environmental Operating Temperature 0° C to +70° C Operating Humidity... -
Page 10: Connection And Operation
MINI DISPLAYPORT TO HDMI CONVERTER WITH AUDIO 5.0 CONNECTION AND OPERATION 3) Connect the Mini DisplayPort male to Mini DisplayPort source device. 4) Connect the DVI female to display by DVI M/M cable. Attention: Insert / Extract cable gently. 5.1 CONNECTION DIAGRAM DISPLAY MINI DISPLAYPORT TO HDMI CONVERTER WITH AUDIO... -
Page 11: Safety Precaution And Maintenance
There is a separate collections system for these products in compliance with WEEE directive, otherwise contaminative and hazardous substances can pollute the environment. With the CE sign, Techly ensures that the product is conformed to the basic European ®... - Page 12 www.techly.com...
