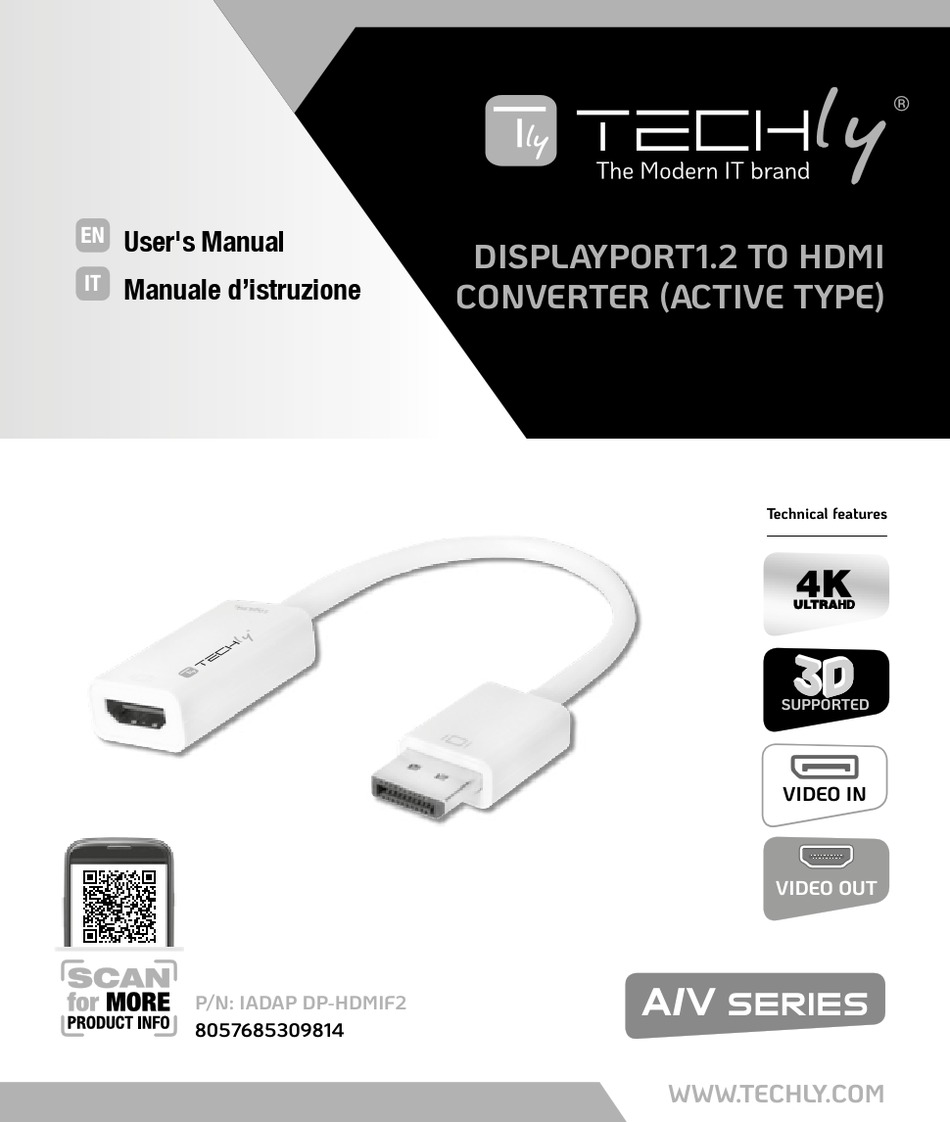

- Page 1 User's Manual DISPLAYPORT1.2 TO HDMI Manuale d’istruzione CONVERTER (ACTIVE TYPE) Technical features SUPPORTED VIDEO IN VIDEO OUT P/N: IADAP DP-HDMIF2 series 8057685309814 WWW.TECHLY.COM...
-
Page 2: Table Of Contents
EN - 2 DISPLAYPORT1.2 TO HDMI CONVERTER (ACTIVE TYPE) USER’S MANUAL TABLE OF CONTENTS 1.0 Introduction ..............................................2.0 Specifications ............................................3.0 Package Contents ......................................... 4.0 Panel Descriptions ....................................... 5.0 Connection and Operation ................................ 6.0 Safety Precaution and maintenance ......................WWW.TECHLY.COM... -
Page 3: Introduction
This DisplayPort to HDMI converter has many features that enable it to perform in a superior manner. Among those features you will find: • Supports DisplayPort1.2 and 4 lanes. • Supports DisplayPort 1.2a input and HDMI1.4b output. • Supports 4K X 2K & 3D video formats over HDMI • Supports multiple color format: RGB 6/8/10/12-bit per component (bpc) and YCbCr4:4:4, YCbCr4:2:2, 8/10/12bpc. • Supports 10/12-bit deep color 1080p up to 2.25Gbps. WWW.TECHLY.COM... -
Page 4: Specifications
Note: Specifications are subject to change without notice. 3.0 PACKAGE CONTENTS Before attempting to use this unit, please check the packaging and make sure the following items are contained in the shipping carton: • Main unit • User’s Manual 4.0 PANEL DESCRIPTIONS WWW.TECHLY.COM... -
Page 5: Connection And Operation
EN - 5 DISPLAYPORT1.2 TO HDMI CONVERTER (ACTIVE TYPE) 5.0 CONNECTION AND OPERATION 1) Connect the DisplayPort male to DisplayPort source device. 2) Connect the HDMI female to display by HDMI M/M cable. Attention: Insert / Extract cable gently. 5.1 CONNECTION DIAGRAM HDMI DISPLAY DISPLAY PORT SOURCE DISPLAYPORT1.2 TO HDMI CONVERTER (ACTIVE TYPE) WWW.TECHLY.COM... - Page 6 No guarantee or liability can be accepted for any changes and modifications of the product or damage caused due to incorrect use of this product. In compliance with EU Directive WEEE this product is marked with this symbol. It means that used electrical and electronic products should not be mixed with general household waste. There is a separate collections system for these products in compliance with WEEE directive, otherwise contaminative and hazardous substances can pollute the environment. With the CE sign, Techly ensures that the product is conformed to the basic European standards ® and directives. WWW.TECHLY.COM...
- Page 7 IT - 7 CONVERTITORE ATTIVO DISPLAYPORT1.2 A HDMI MANUALE D'ISTRUZIONE INDICE 1.0 Introduzione ..............................................2.0 Specifiche ................................................3.0 Contenuto della confezione ..............................4.0 Descrizione apparecchio ................................. 5.0 Collegamento e funzionamento .......................... 6.0 Precauzioni di sicurezza e manutenzione ................WWW.TECHLY.COM...
-
Page 8: Introduzione
PC con DisplayPort e monitor e proiettori già installati che usano la connessione HDMI. 1.1 CARATTERISTICHE Questo convertitore HDMI ha numerose caratteristiche che gli conferiscono prestazioni superiori. Tra queste caratteristiche troviamo: • Supporta DisplayPort1.2 e 4 lanes. • Supporta ingresso DisplayPort 1.2a e uscita HDMI1.4b. • Supporta formati video 4K X 2K & 3D su HDMI • Supporta formato colore mutliplo: RGB 6/8/10/12-bit per component (bpc) e YCbCr4:4:4, YCbCr4:2:2, 8/10/12bpc. • Supporta 10/12-bit deep color 1080p fino a 2.25Gbps. WWW.TECHLY.COM... -
Page 9: Specifiche
Da 0° a +70° Umidità d’esercizio Da 10% a 85 % RH (senza condensa) Temperatura di stoccaggio Da -10° a +80° Umidità di stoccaggio Da 5% a 90 % RH (senza condensa) Accessori Manuale d’istruzione Nota: Le specifiche possono essere soggette a cambiamenti senza preavviso. 3.0 CONTENUTO DELLA CONFEZIONE Prima di utilizzare l’apparecchio, verificate cortesemente che le seguenti parti siano incluse nella confezione: • Unità principale • Manuale d’istruzione 4.0 DESCRIZIONE APPARECCHIO WWW.TECHLY.COM... -
Page 10: Collegamento E Funzionamento
IT - 10 CONVERTITORE ATTIVO DISPLAYPORT1.2 A HDMI 5.0 COLLEGAMENTO E FUNZIONAMENTO 1) Collegare il DisplayPort maschio al DisplayPort della periferica sorgente. 2) Collegare l’HDMI femmina allo schermo tramite un cavo HDMI maschio/maschio. Attenzione: Inserire / Estrarre il cavo con delicatezza. 5.1 SCHEMA DI COLLEGAMENTO HDMI DISPLAY SORGENTE DISPLAYPORT CONVERTITORE DISPLAYPORT1.2 A HDMI (ATTIVO) WWW.TECHLY.COM... -
Page 11: Precauzioni Di Sicurezza E Manutenzione
Contattate le autorità locali competenti per ottenere informazioni in merito allo smaltimento corretto della presente apparecchiatura. Con il marchio CE, Techly garantisce che il prodotto è conforme alle norme e direttive europee ®... - Page 12 All rights reserved. All trademarks and trade names are those of their respective owners. TECHLY® - Viale Europa 33 - 33077 Sacile (PN) - Italy WWW.TECHLY.COM...
