LSL 506Y141A Fitting Instruction

Product : fender kit front vehicle-brand : yamaha model : xsr (rm11) 2015

Advertisement

Available languages

Available languages

Quick Links

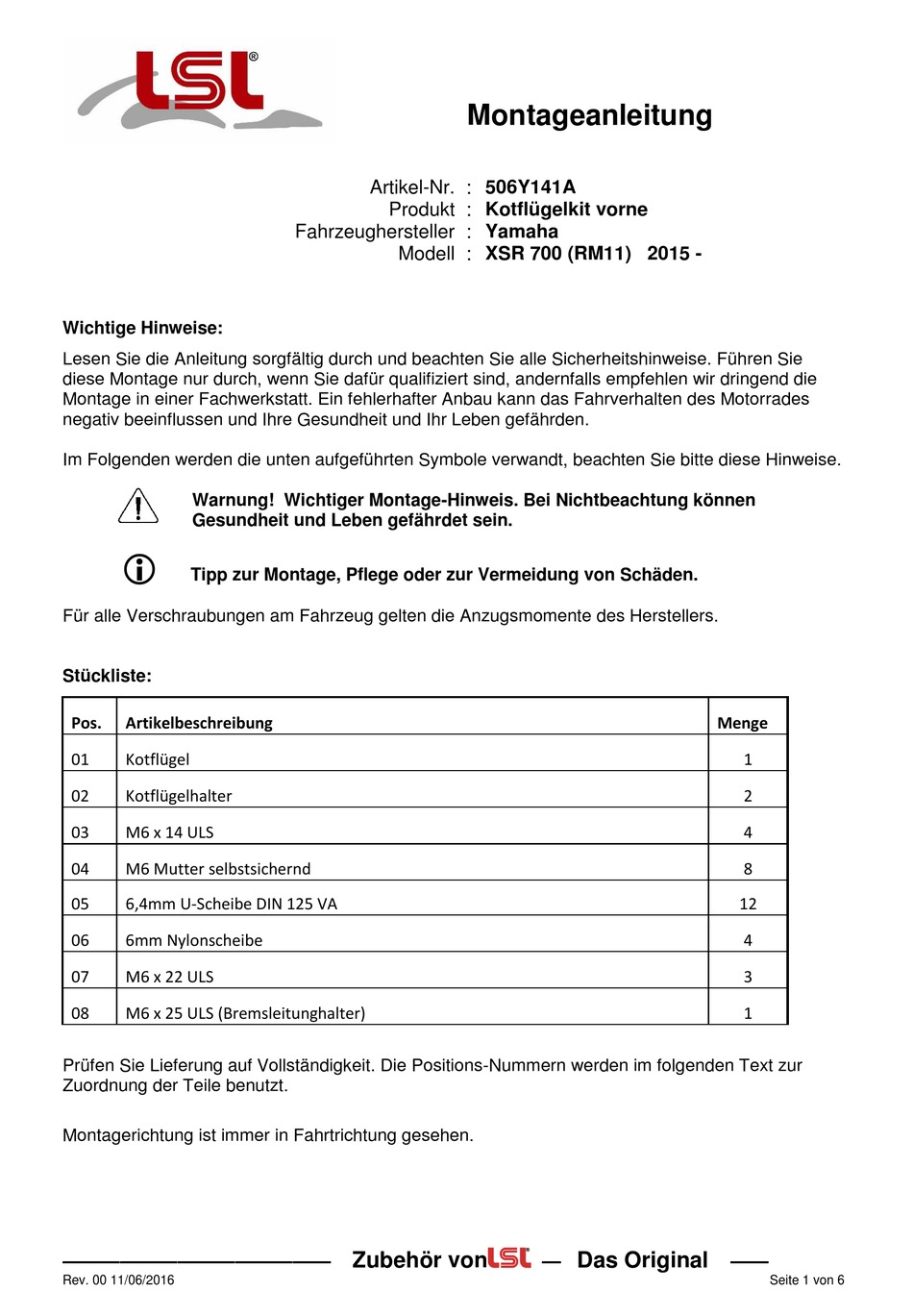

Wichtige Hinweise:
Lesen Sie die Anleitung sorgfältig durch und beachten Sie alle Sicherheitshinweise. Führen Sie
diese Montage nur durch, wenn Sie dafür qualifiziert sind, andernfalls empfehlen wir dringend die
Montage in einer Fachwerkstatt. Ein fehlerhafter Anbau kann das Fahrverhalten des Motorrades
negativ beeinflussen und Ihre Gesundheit und Ihr Leben gefährden.
Im Folgenden werden die unten aufgeführten Symbole verwandt, beachten Sie bitte diese Hinweise.
Warnung! Wichtiger Montage-Hinweis. Bei Nichtbeachtung können
Gesundheit und Leben gefährdet sein.
Tipp zur Montage, Pflege oder zur Vermeidung von Schäden.
Für alle Verschraubungen am Fahrzeug gelten die Anzugsmomente des Herstellers.
Stückliste:
Pos.
Artikelbeschreibung
01
Kotflügel
02
Kotflügelhalter
03
M6 x 14 ULS
04
M6 Mutter selbstsichernd
05
6,4mm U-Scheibe DIN 125 VA
06
6mm Nylonscheibe
07
M6 x 22 ULS
08
M6 x 25 ULS (Bremsleitunghalter)
Prüfen Sie Lieferung auf Vollständigkeit. Die Positions-Nummern werden im folgenden Text zur
Zuordnung der Teile benutzt.
Montagerichtung ist immer in Fahrtrichtung gesehen.
——————————————
Rev. 00 11/06/2016
Artikel-Nr. : 506Y141A
Produkt : Kotflügelkit vorne
Fahrzeughersteller : Yamaha
Modell : XSR 700 (RM11) 2015 -
Zubehör von
Montageanleitung
Das Original
Menge
1
2
4
8
12
4
3
1
——
Seite 1 von 6

Advertisement

loading
Need help?

Need help?

Do you have a question about the 506Y141A and is the answer not in the manual?

Questions and answers

Summary of Contents for LSL 506Y141A

  • Page 1 Montageanleitung Artikel-Nr. : 506Y141A Produkt : Kotflügelkit vorne Fahrzeughersteller : Yamaha Modell : XSR 700 (RM11) 2015 - Wichtige Hinweise: Lesen Sie die Anleitung sorgfältig durch und beachten Sie alle Sicherheitshinweise. Führen Sie diese Montage nur durch, wenn Sie dafür qualifiziert sind, andernfalls empfehlen wir dringend die Montage in einer Fachwerkstatt.
  • Page 2 Montage: Schritt 1: Sichern Sie Ihr Fahrzeug gegen Umfallen und entlasten Sie das Vorderrad. Demontieren sie zunächst Ihren originalen Kotflügel. Schritt 2: Montieren Sie den rechten Kotflügelhalter (02) mit Schrauben 2x M6x22 (07) und Scheiben (05) und selbstsichernden Muttern M6 (04) vorerst in der höchsten Position vor. Montieren Sie den linken Kotflügelhalter (02) mit Schrauben 1x M6x22 (07) in Fahrtrichtung vorne, und 1x M6x25 (08) incl.
  • Page 3 Fitting Instruction Article-No. : 506Y141A Product : Fender Kit front Vehicle-brand : Yamaha Model : XSR (RM11) 2015 - Important: Read this instruction manual carefully and mind all warnings and tips. You should do this work only if you‘re qualified; otherwise we recommend this mounting to be done by a qualified workshop.
  • Page 4 Fitting: Step 1: Secure your vehicle against falling over and relieve the front wheel. Dismantle first your original fender. Step 2: Mount initially in the highest position the right fender bracket (02) with bolts 2x M6x22 (07) and washers (05) and self-locking nuts M6 (04). Mount initially in the highest position the left fender holder (02) with bolts 1x M6x22 (07) in the direction of travel front and 1x M6x25 (08) incl.
  • Page 5: Notice De Montage

    Notice de montage N°article : 506Y141A Produit : Kit garde-boue avant Application : Yamaha Modèle : XSR 700 (RM11) 2015 - Mentions importantes: Lisez attentivement les instructions de montage et tenez compte des directives de sécurité. Si vous n’êtes pas mécanicien, nous vous recommandons le montage dans un atelier spécialisé.
  • Page 6 La direction de montage est toujours celle en direction de la marche du véhicule. Montage: Pas 1: Calez le véhicule et déchargez la roue avant. Démontez la roue avant et le pare-boue d’origine. Pas 2: Montez le support droit du garde-boue (02) en utilisant les deux vis M6x22 (07), les rondelles (05) et les écrous autobloquants M6 (04) dans la position la plus élevée.
