Wichtige Hinweise:
Lesen Sie die Anleitung sorgfältig durch und beachten Sie alle Sicherheitshinweise. Führen Sie
diese Montage nur durch, wenn Sie dafür qualifiziert sind, andernfalls empfehlen wir dringend die
Montage in einer Fachwerkstatt. Ein fehlerhafter Anbau kann das Fahrverhalten des Motorrades
negativ beeinflussen und Ihre Gesundheit und Ihr Leben gefährden.
Das originale Rücklicht kann nicht weiterverwendet werden, es ist ein Rücklicht aus dem
Zubehörprogramm - vorzugsweise das Clubman-Rücklicht von LSL, Art.-Nr.:730CL01SW - zu
montieren.
Montage:
Demontieren Sie zunächst den serienmäßigen Kotflügel zusammen mit der Rücklicht- /
Blinkereinheit.
Montieren Sie den vorderen geraden Halter (1) und den hinteren Haltewinkel (2), an den
originalen Befestigungspunkten mit originalen Schrauben des Fahrzeugs.
Richten Sie das Schutzblech in der gewünschten Position am Fahrzeug aus und markieren Sie
die Positionen der zu bohrenden Löcher.
Bohren Sie an markierten Stellen Ø6,5mm Löcher und befestigen Sie das Schutzblech
wie abgebildet (Bild 1 und Bild 2).
———————————————————
Rev. 00 09/07/2014
Artikel-Nr. : 507T024A
Produkt : Kotflügel, hinten
Fahrzeughersteller : Triumph
Modell : Bonneville, Thruxton, Scrambler
Zubehör von
Montageanleitung

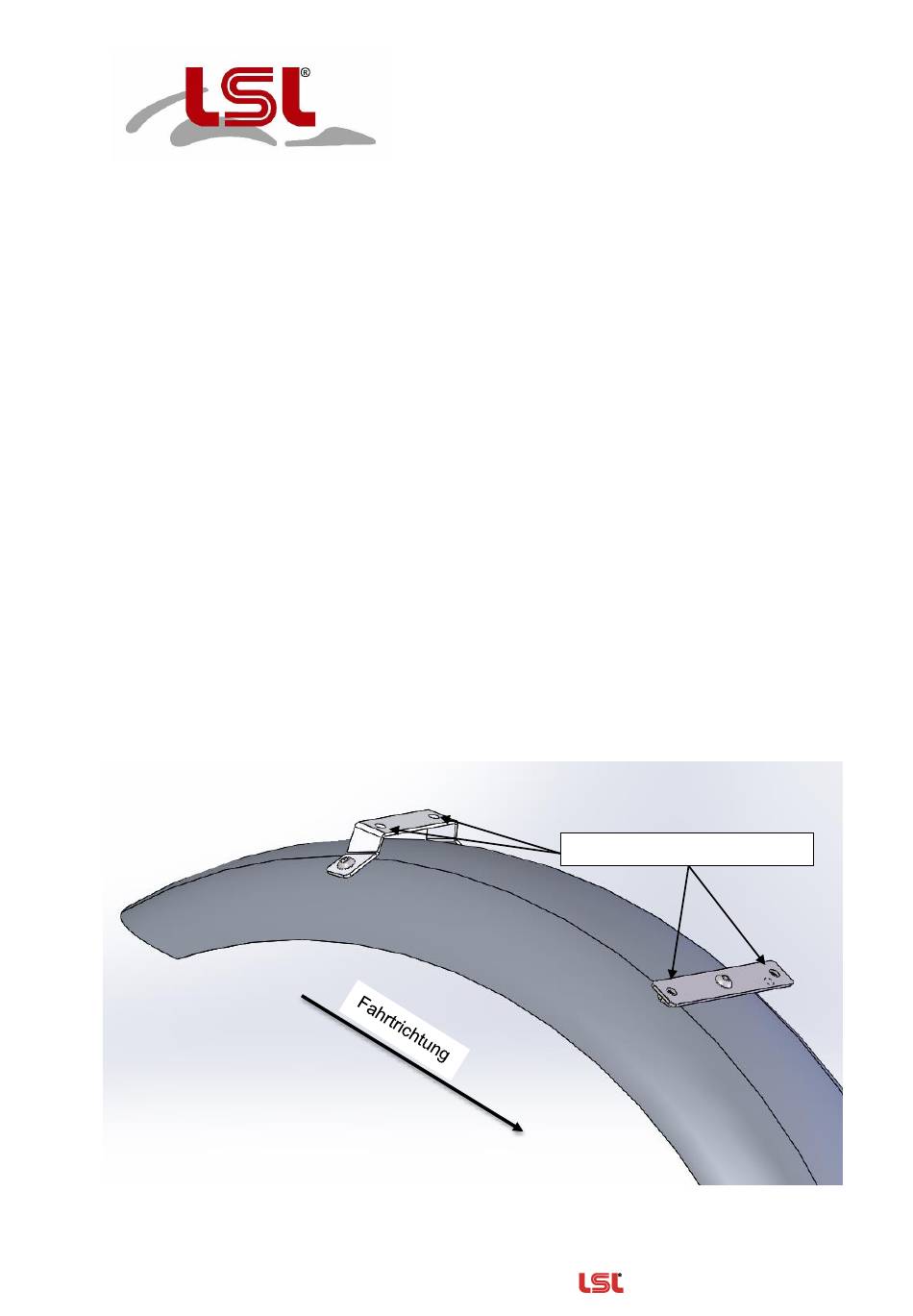

Original Befestigungspunkte
—
Das Original
——
Seite 1 von 6
Advertisement
Table of Contents
Related Manuals for LSL 507T024A
Summary of Contents for LSL 507T024A
- Page 1 Montage in einer Fachwerkstatt. Ein fehlerhafter Anbau kann das Fahrverhalten des Motorrades negativ beeinflussen und Ihre Gesundheit und Ihr Leben gefährden. Das originale Rücklicht kann nicht weiterverwendet werden, es ist ein Rücklicht aus dem Zubehörprogramm - vorzugsweise das Clubman-Rücklicht von LSL, Art.-Nr.:730CL01SW - zu montieren. Montage: Demontieren Sie zunächst den serienmäßigen Kotflügel zusammen mit der Rücklicht- /...
- Page 2 Bild 1: gerader Halter (1) vorne M6x14mm Halter (1) gerade Polyamid Scheibe groß Ø6mm Nylon Scheibe Ø6,4mm VA Scheibe Mutter M6 Bild 2: gebogener Halter(2) hinten gebogener Halter (2) M6x14mm Polyamid Scheibe groß Ø6mm Nylon Scheibe Ø6,4mm VA Scheibe Mutter M6 ———————————————————...
- Page 3 Improperly mounting of this kit can reduce the driveability of the motorcycle and may be a risk to your health and life. The original taillight is inapplicable; an accessory taillight is needful, such as the LSL Clubman taillight, part-no.: 730CL01SW.
- Page 4 pic 1:straight bracket (1) front M6x14mm straight bracket(1) Big polyamid washer Ø6mm nylon washer Ø6,4mm stainless steel washer nut M6 pic 2:curved bracket (2) rear curved bracket (2) M6x14mm big polyamid washer Ø6mm nylon washer Ø6,4mm stainless steel washer nut M6 ———————————————————...
- Page 5 Le feu arrière d’origine ne peut pas être réutilisé. Choisissez-en un autre dans le programme des accessoires – de préférence le feu arrière Clubman de LSL, N° art. : 730CL01SW. Montage: Démontez le garde-boue d'origine ainsi que feu et clignotants arrière.
- Page 6 Figure 1: patte de fixation (1) à l'avant M6x14mm support (1) juste Nylon rondelle (grand) Ø6mm nylon rondelle (petit) Ø6,4mm rondelle écru M6 Figure 2: équerre de fixation (2) à l'arrière équerre de fixation (2) M6x14mm nylon rondelle (grand) Ø6mm nylon rondelle (petit) Ø6,4mm rondelle écru M6 ———————————————————...
