Wichtige Hinweise:
Lesen Sie die Anleitung sorgfältig durch und beachten Sie alle Sicherheitshinweise. Führen Sie
diese Montage nur durch, wenn Sie dafür qualifiziert sind, andernfalls empfehlen wir dringend die
Montage in einer Fachwerkstatt. Ein fehlerhafter Anbau kann das Fahrverhalten des Motorrades
negativ beeinflussen und Ihre Gesundheit und Ihr Leben gefährden.
Im Folgenden werden die unten aufgeführten Symbole verwandt, beachten Sie bitte diese Hinweise.
Warnung! Wichtiger Montage-Hinweis. Bei Nichtbeachtung können
Gesundheit und Leben gefährdet sein.
Tipp zur Montage, Pflege oder zur Vermeidung von Schäden.
Für alle Verschraubungen am Fahrzeug gelten die Anzugsmomente des Herstellers.
Stückliste:
Pos.
Artikelbeschreibung
01
Kotflügel
02
Kotflügelhalter
03
M6 x 14 ULS
04
M6 Mutter selbstsichernd
05
6,4mm U-Scheibe DIN 125 VA
06
6mm Nylonscheibe
07
M6 x 30 ULS
Prüfen Sie Lieferung auf Vollständigkeit. Die Positions-Nummern werden im folgenden Text zur
Zuordnung der Teile benutzt.
Montagerichtung ist immer in Fahrtrichtung gesehen.
Montage:
——————————————
Rev. 00 11/06/2014
Artikel-Nr. : 506Y139A

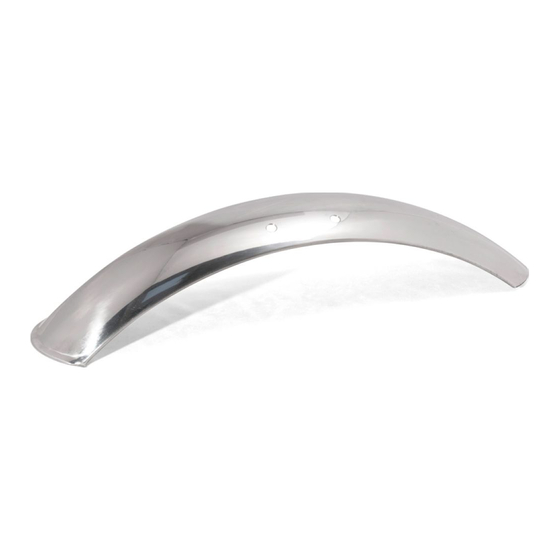

Produkt : Kotflügelkit vorne
Fahrzeughersteller : Yamaha
Modell : XJR13000 (RP19) 2015 -
Zubehör von

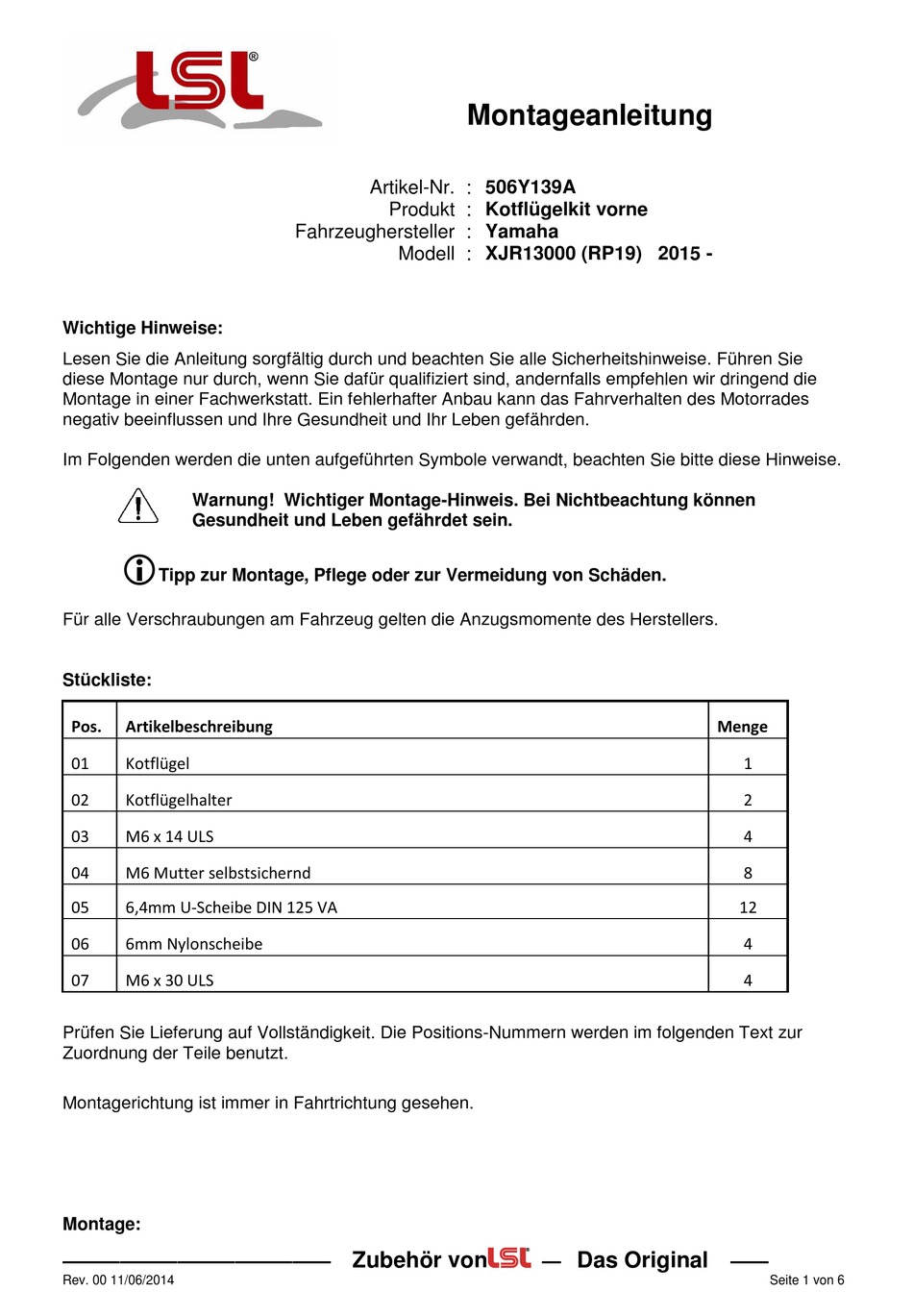

Montageanleitung
—
Das Original
Menge
1
2
4
8
12
4
4
——
Seite 1 von 6
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for LSL 506Y139A
Summary of Contents for LSL 506Y139A
- Page 1 Montageanleitung Artikel-Nr. : 506Y139A Produkt : Kotflügelkit vorne Fahrzeughersteller : Yamaha Modell : XJR13000 (RP19) 2015 - Wichtige Hinweise: Lesen Sie die Anleitung sorgfältig durch und beachten Sie alle Sicherheitshinweise. Führen Sie diese Montage nur durch, wenn Sie dafür qualifiziert sind, andernfalls empfehlen wir dringend die Montage in einer Fachwerkstatt.
- Page 2 Schritt 1: Sichern Sie Ihr Fahrzeug gegen Umfallen und entlasten Sie das Vorderrad. Demontieren sie zunächst Ihren originalen Kotflügel. Schritt 2: Montieren Sie den rechten & linken Kotflügelhalter (02) mit Schrauben M6x30 (07) und Scheiben (05) und selbstsichernden Muttern M6 (04) vorerst in der höchsten Position vor. Ziehen Sie die Schrauben noch nicht endfest.
- Page 3 Fitting Instruction Article-No. : 506Y139A Product : Fender Kit front Vehicle-brand : Yamaha Model : XJR13000 (RP19) 2015 - Important: Read this instruction manual carefully and mind all warnings and tips. You should do this work only if you‘re qualified; otherwise we recommend this mounting to be done by a qualified workshop.
- Page 4 Fitting: Step 1: Secure your vehicle against falling over and relieve the front wheel. Dismantle first your original fender. Step 2: Install the right & left fender bracket (02) with hexagon button bolt M8x30 (09), washer (10) and self locking nut M6 (04) in the highest position first. Don´t tighten the bolts finaly. Step 3: Install the fender(01) to the already mounted fender bracket.
- Page 5 Notice de montage N°article : 506Y139A Produit : Kit garde-boue avant Application : Yamaha Modèle : XJR 1300 (RP19) 2015 - Mentions importantes: Lisez attentivement les instructions de montage et tenez compte des directives de sécurité. Si vous n’êtes pas mécanicien, nous vous recommandons le montage dans un atelier spécialisé.
- Page 6 Montage: Pas 1: Calez le véhicule et déchargez la roue avant. Démontez la roue avant et le pare-boue d’origine. Pas 2: Dans un premier temps, montez les supports droit et gauche du garde-boue (02) en utilisant les vis M6x30 (07), les rondelles (05) et les écrous autobloquants M6 (04) dans la position la plus élevée.
