Vielen Dank für den Kauf eines LSL Produktes. Unsere Leidenschaft zum Motorradfahren finden Sie in jedem unserer LSL Produkte wieder. Wir wünschen Ihnen allzeit eine gute und sichere Fahrt mit Ihrem neuen LSL Produkt aus dem
Hause Paaschburg & Wunderlich GmbH.
ACHTUNG:
Wichtige Sicherheitshinweise. Die Montage des LSL Anbaukit ist eine sicherheitsrelevante Arbeit am Fahrzeug. Wenn Sie kein ausgebildeter Mechaniker sind, wenden Sie sich für die Montage des LSL Anbaukit an eine
Fachwerkstatt. Bitte halten Sie sich mit Vorgehensweise der Montage an die Vorgaben des Fahrzeugherstellers. Nichtbeachten der Montageanweisung kann Schäden an Ihrem Fahrzeug verursachen und führt zum Erlöschen der
Gewährleistungsansprüche. Für Folgeschäden wird keine Haftung übernommen. Eine nicht sachgemäße Verwendung dieses Produktes kann die Fahrsicherheit beeinträchtigen. Das eigenmächtige Nachbearbeiten und/oder Verändern
der LSL Anbaukits kann zum Versagen der Funktion führen und ist nicht gestattet. Bauliche Veränderungen an den Teilen sind zu unterlassen und führen zum Verlust der Haftungs- und Garantie Ansprüche. Bitte bewahren Sie diese
Anleitung für einen späteren Gebrauch auf.
ACHTUNG:
Die Montage erfolgt auf eigene Verantwortung und unter Ausschluss jeglicher Gewährleistung durch LSL-Motorradtechnik.

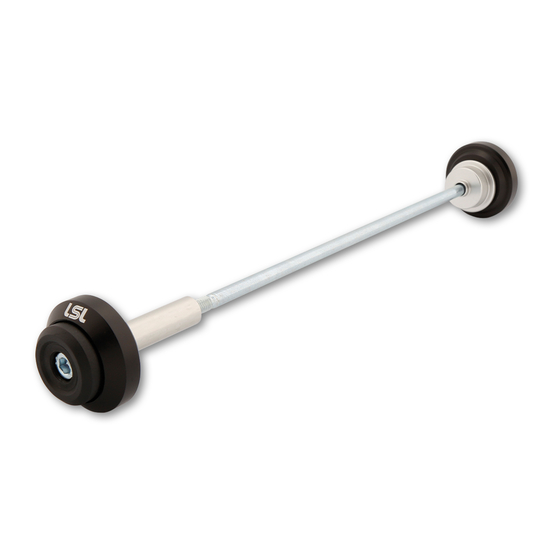

Lieferumfang:
 1x M6x35 (A) / 1x M6x230 (B)
 2x Achs Ball (C)
 1x Gewindebuchse (D)
 1x Buchse Ø17mm (E)

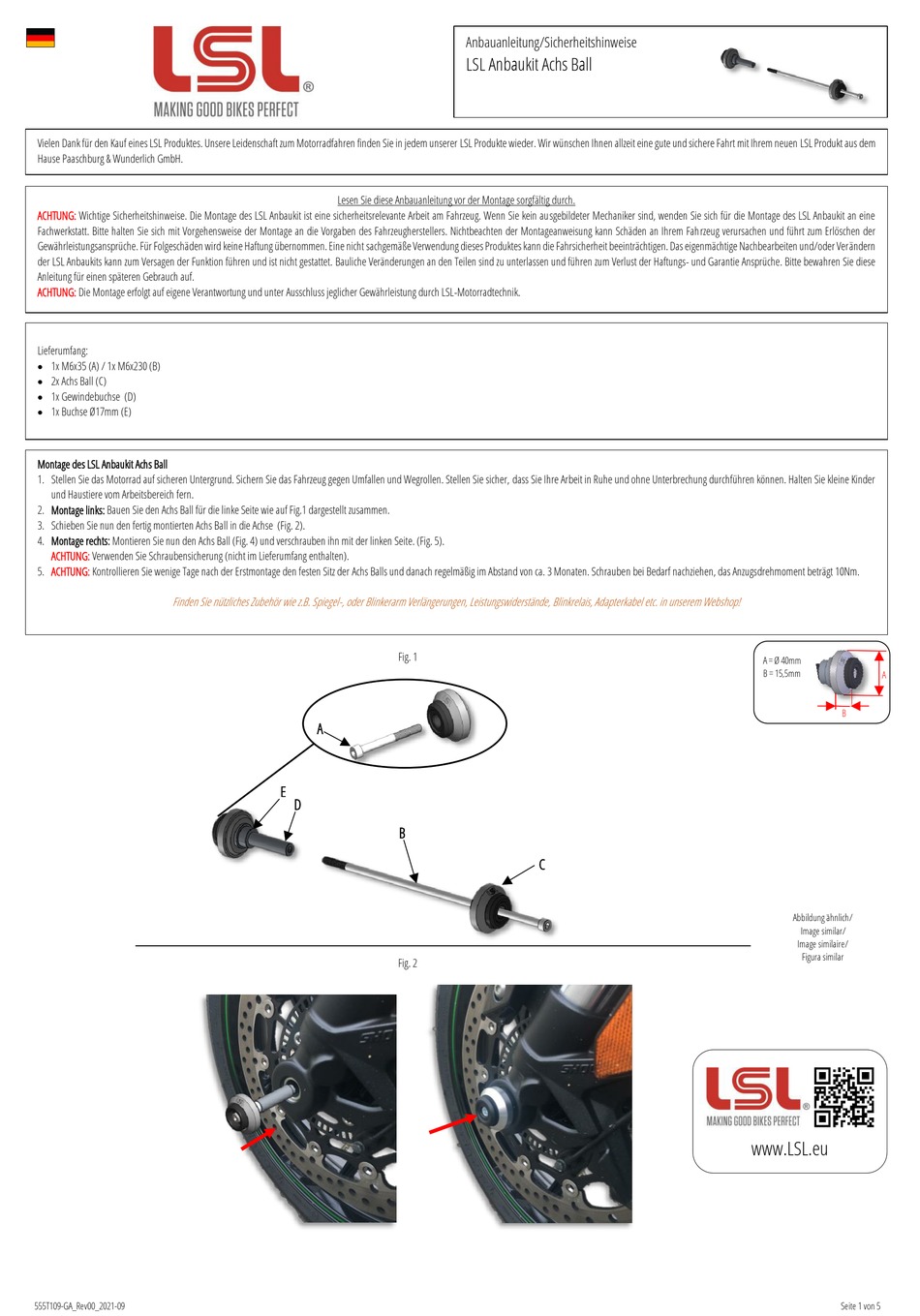

Montage des LSL Anbaukit Achs Ball
1. Stellen Sie das Motorrad auf sicheren Untergrund. Sichern Sie das Fahrzeug gegen Umfallen und Wegrollen. Stellen Sie sicher, dass Sie Ihre Arbeit in Ruhe und ohne Unterbrechung durchführen können. Halten Sie kleine Kinder
und Haustiere vom Arbeitsbereich fern.
2. Montage links: Bauen Sie den Achs Ball für die linke Seite wie auf Fig.1 dargestellt zusammen.
3. Schieben Sie nun den fertig montierten Achs Ball in die Achse (Fig. 2).
4. Montage rechts: Montieren Sie nun den Achs Ball (Fig. 4) und verschrauben ihn mit der linken Seite. (Fig. 5).
ACHTUNG:
Verwenden Sie Schraubensicherung (nicht im Lieferumfang enthalten).
5.
ACHTUNG:
Kontrollieren Sie wenige Tage nach der Erstmontage den festen Sitz der Achs Balls und danach regelmäßig im Abstand von ca. 3 Monaten. Schrauben bei Bedarf nachziehen, das Anzugsdrehmoment beträgt 10Nm.
