LSL 507T068A Fitting Instruction

Product : rear fender brand : triumph model (type) : street twin '16

Available languages

Wichtige Hinweise:

Lesen Sie die Anleitung sorgfältig durch und beachten Sie alle Sicherheitshinweise. Führen Sie

diese Montage nur durch, wenn Sie dafür qualifiziert sind, andernfalls empfehlen wir dringend die

Montage in einer Fachwerkstatt. Ein fehlerhafter Anbau kann das Fahrverhalten des Motorrades

negativ beeinflussen und Ihre Gesundheit und Ihr Leben gefährden.

Produktempfehlung: Rücklicht - LSL, Art.-Nr.: 730CL01SW. Sehen Sie die Befestigungspunkte für

das Rücklicht vor, bevor die Endmontage des Kotflügels erfolgt.

Montage:

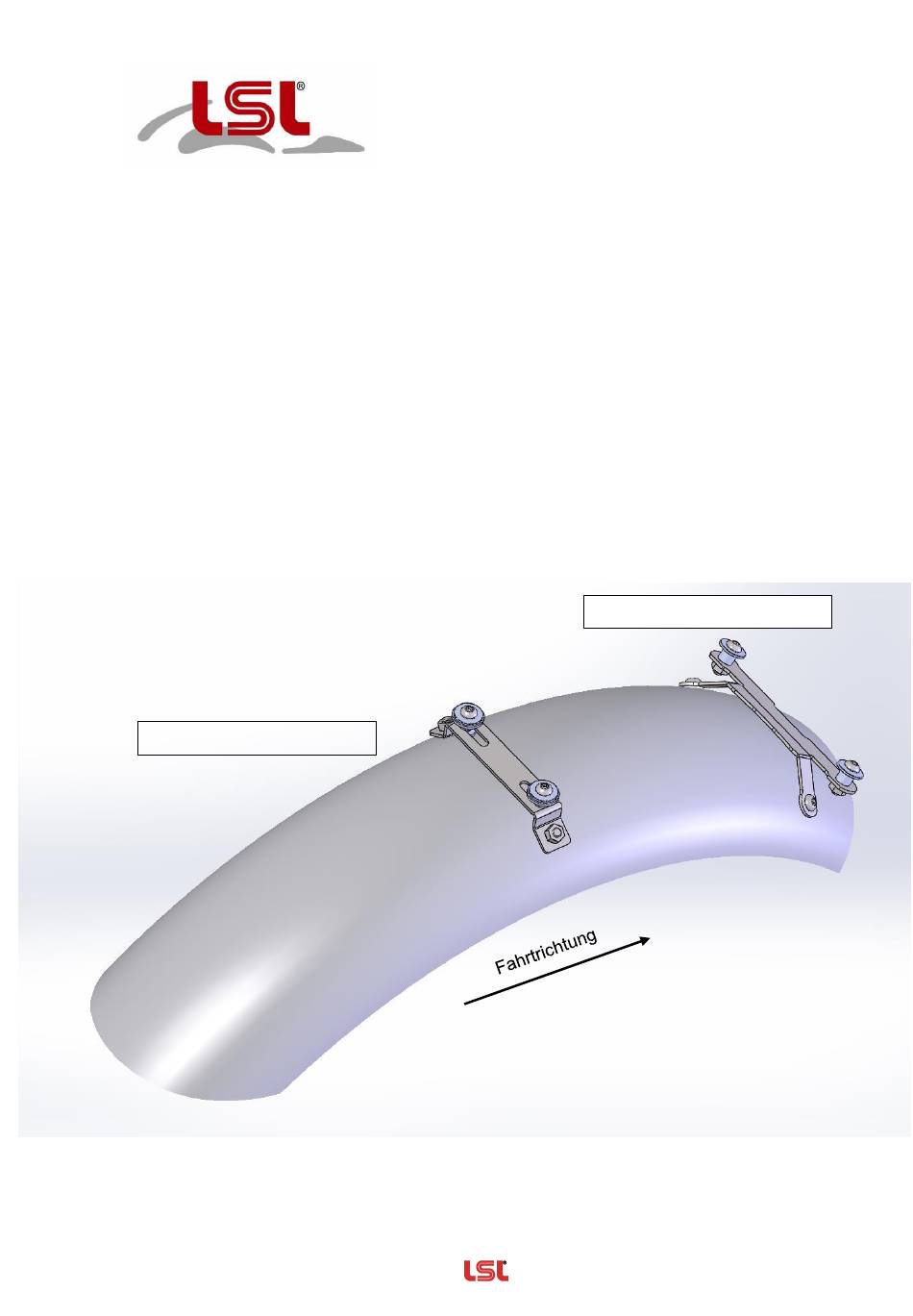

Montieren Sie den mitgelieferten Halter an den Kotflügel wie unten gezeigt.

hinterer Befestigungspunkt

——————————————

Rev. 00 17/07/2016

Artikel-Nr. : 507T068A

Produkt : Kotflügel, hinten

Marke : Triumph

Modell (Typ) : Street Twin ´16 -

Zubehör von

Montageanleitung

vorderer Befestigungspunkt

—

Das Original

——

Seite 1 von 4

Table of Contents

Need help?

Do you have a question about the 507T068A and is the answer not in the manual?

Page 1 Montage in einer Fachwerkstatt. Ein fehlerhafter Anbau kann das Fahrverhalten des Motorrades negativ beeinflussen und Ihre Gesundheit und Ihr Leben gefährden. Produktempfehlung: Rücklicht - LSL, Art.-Nr.: 730CL01SW. Sehen Sie die Befestigungspunkte für das Rücklicht vor, bevor die Endmontage des Kotflügels erfolgt.
Page 2 Richten Sie den hinteren Kotflügel Ihrem Wunsch entsprechend aus, bohren jeweils 6,5mm Löcher, entgraten diese. Montieren Sie die mitgelieferten Halter an denen von Ihnen gebohrten Löchern und montieren Sie dann den Kotflügel an Ihrem Fahrzeugs nach folgendem Schema: Verwenden Sie für den vorderen Kotflügelhalter die originalen Befestigungsschrauben Verwenden Sie für den hinteren Kotflügelhalter die gelieferten M6x20mm ULS Schrauben.
Page 3 Improperly mounting of this kit can reduce the driveability of the motorcycle and may be a risk to your health and life. Product recommendation: LSL, Art.-No.: 730CL01SW Fitting: Install the supplied fender bracket as shown below.
Page 4 Use the original bolts and washer for the front bracket. Use the LSL bolts M6x20mm ULS for the rear bracket. Check all bolts for proper seat, be careful not to over-tighten the bolts, otherwise you will bend the fender! Ride safe and have fun! Zubehör von...
