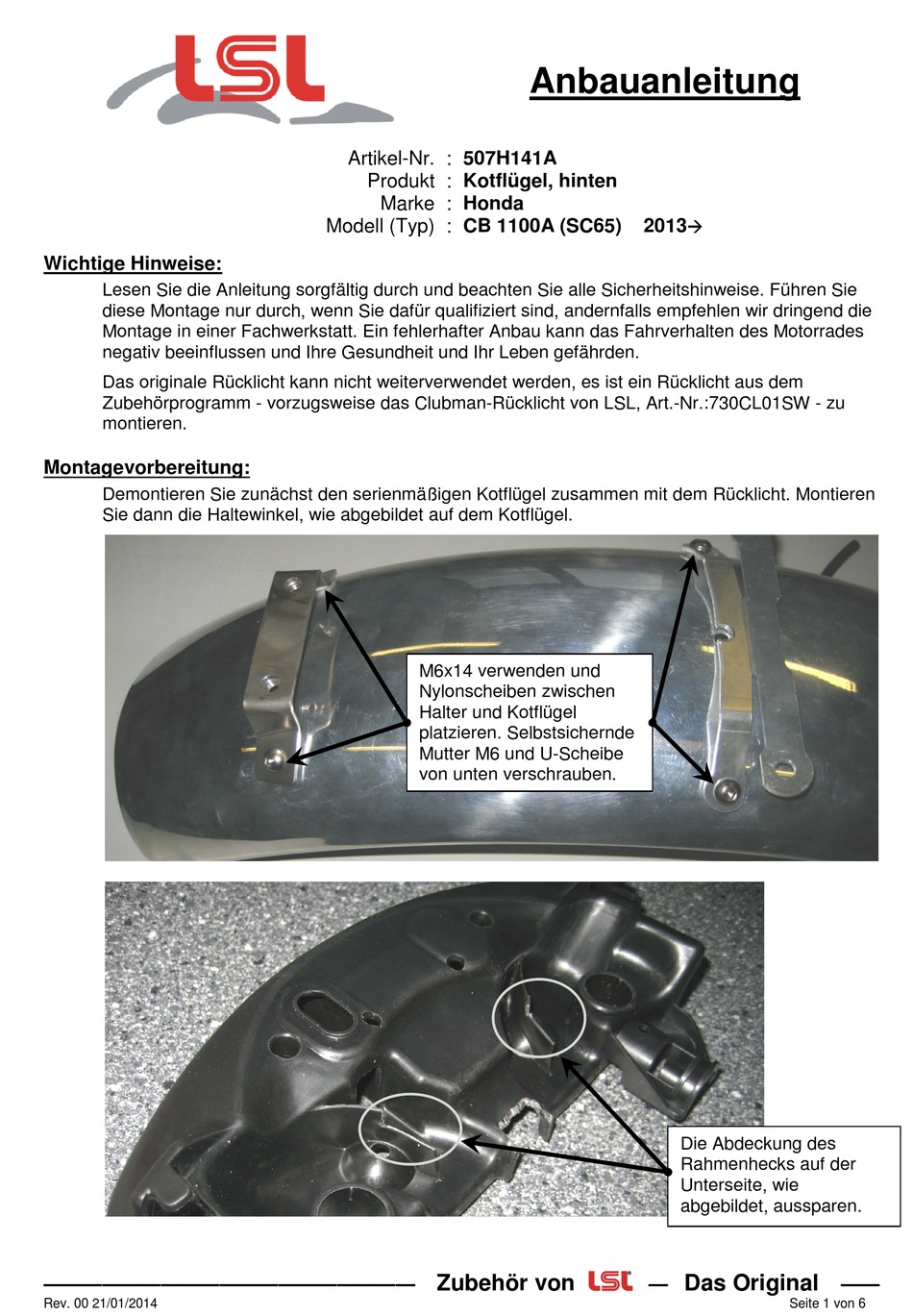

Wichtige Hinweise:
Lesen Sie die Anleitung sorgfältig durch und beachten Sie alle Sicherheitshinweise. Führen Sie
diese Montage nur durch, wenn Sie dafür qualifiziert sind, andernfalls empfehlen wir dringend die
Montage in einer Fachwerkstatt. Ein fehlerhafter Anbau kann das Fahrverhalten des Motorrades
negativ beeinflussen und Ihre Gesundheit und Ihr Leben gefährden.
Das originale Rücklicht kann nicht weiterverwendet werden, es ist ein Rücklicht aus dem
Zubehörprogramm - vorzugsweise das Clubman-Rücklicht von LSL, Art.-Nr.:730CL01SW - zu
montieren.
Montagevorbereitung:
Demontieren Sie zunächst den serienmäßigen Kotflügel zusammen mit dem Rücklicht. Montieren
Sie dann die Haltewinkel, wie abgebildet auf dem Kotflügel.
———————————————————
Rev. 00 21/01/2014
Artikel-Nr. : 507H141A
Produkt : Kotflügel, hinten
Marke : Honda
Modell (Typ) : CB 1100A (SC65)
M6x14 verwenden und
Nylonscheiben zwischen
Halter und Kotflügel
platzieren. Selbstsichernde
Mutter M6 und U-Scheibe
von unten verschrauben.
Zubehör von
Anbauanleitung
2013
Die Abdeckung des
Rahmenhecks auf der
Unterseite, wie
abgebildet, aussparen.
—
Das Original
——
Seite 1 von 6
