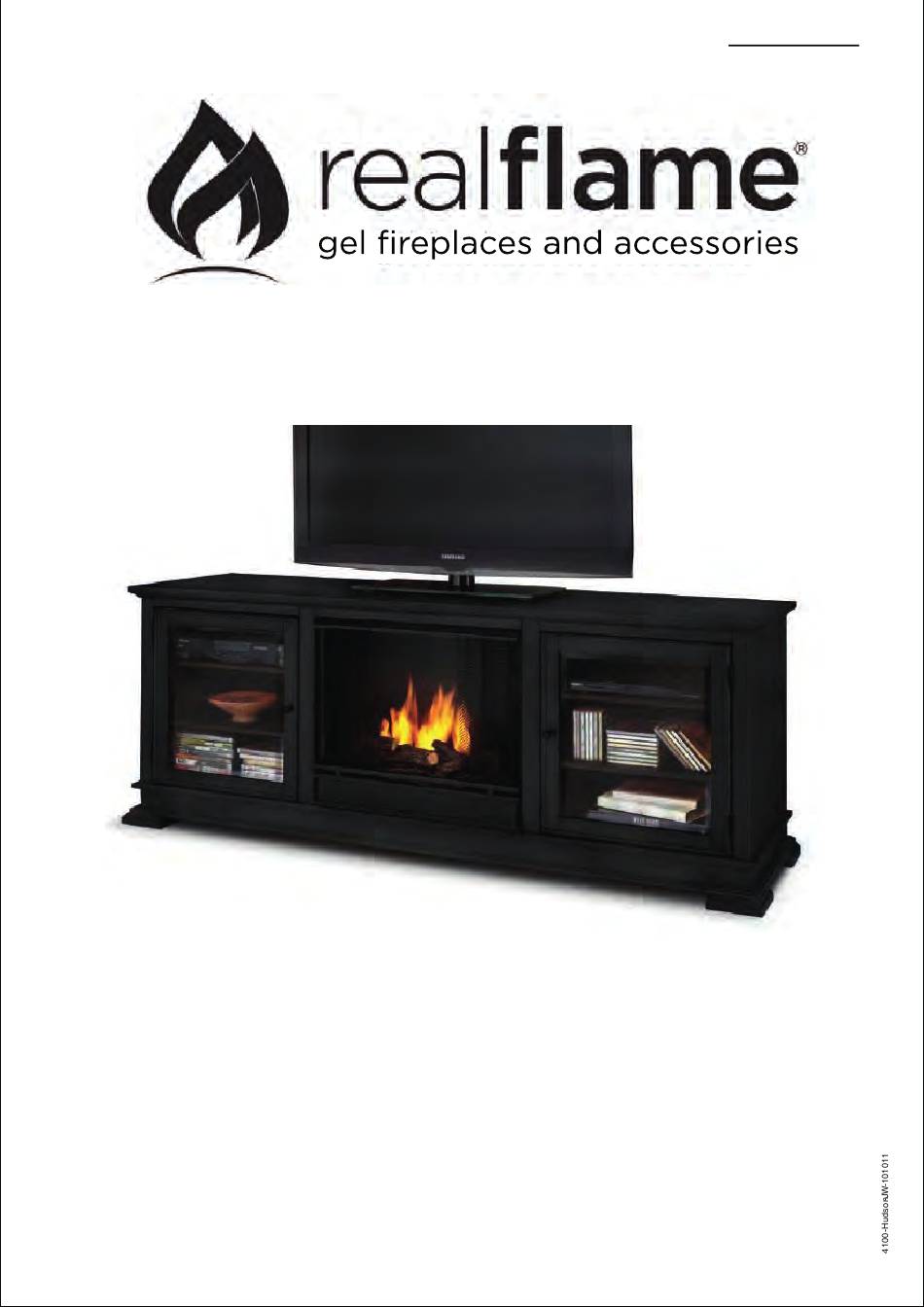

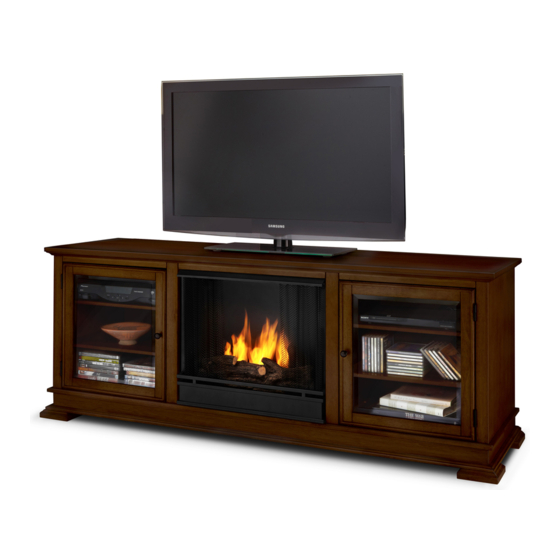

- Page 1 Lot: Mantel Assembly Instructions Model # 4100 Hudson Fireplace...
-
Page 2: Care And Cleaning
Helpful Tips for Assembly IF ANY PARTS ARE DAMAGED OR MISSING PLEASE CALL US DIRECTLY AT: 1-800-654-1704 Prep, plan and clear your space. In order to minimize damage while assembling make sure unpacking and assembly takes place on a carpeted surface. We recommend to use a power screwdriver for assembly it will greatly reduce your time for assembly. -
Page 3: Parts List
PARTS LIST Number Description Espresso Black Quantity Box 1 includes- Base Panel 41000301JW 41000101JW Top Panel 41000312JW 41000112JW Hardware Kit 41000016JW 41000016JW Box 3 includes- Left Outside Panel 41000302JW 41000102JW Right Outside Panel 41000303JW 41000103JW Left Door 41000304JW 41000104JW Right Door 41000305JW 41000105JW Left Inside Panel... - Page 4 Step One -Join base panel support (15) with base panel (1) by securing 2 long allen screws (C) through 2 washers (D). -Att ach front foot (8) & (9), back foot (10) & (11) by securing 8 long allen screws (C) through 8 washers (D) Step Two...
- Page 5 Step Three -Attach 1pc H2 of door stopper to left inside panel (6) by securing 2 door stopper screws (I). -Repeat with right inside panel (7). Step Four -Set base panel (1) on a flat surface as shown. -Join panel (2), (3), (6), (7) by inserting twelve bolts (A) in the holes of the four panels. Using twelve excenter fittings (B) lock the bolts.
- Page 6 Step Five -Attach 1pc H1 of door stopper to left door (4) by securing 2 door stopper screws (I). -Attach 1pc handle (J) to left door (4) by securing 1 handle screws (K). -Repeat with right door (5). Step Six -Join left door (4) with left outside panel (2) by inserting 2 installed hinges.
- Page 7 Step Seven -Locate top panel (12) to above nished parts. -Join panel (2), (3), (6), (7) by inserting twelve bolts (A) in the holes of the four panels. Using twelve excenter tt ings (B) lock the bolts. Step Eight -Insert 4pcs shelf panel supports (G) to the holes of panel (2), (6), (3), (7) respectively. Keep ever y 2 supports on parallel.
- Page 8 Step Nine -Attach 2pcs back panel (14) to above nish parts by securing 24 back panel screws. Step Ten If you do not have an instruction manual included with rebox do not attempt to assemb le or operate. Immediately call our customer service department at 1-800-654-1704 for a repl a cement manual.
- Page 10 Lot: recharges de gel et accessoires Instructions d’assemblage Manteau de cheminée Foyer Hudson Modèle N° 4100...
-
Page 11: Nettoyage Et Entretien
Conseils pour un bon assemblage Si des pièces sont manquantes ou endommagées, veuillez nous contacter directement au 1-800-654-1704 l’assemblage sur une surface recouverte d’un tapis. Nous vous recommandons d’utiliser un tournevis électrique pour l’assemblage, ce qui réduira de beaucoup votre temps d’assemblage. VOUS ASSURER DE NE PAS TROP SERRER LES VIS. Une force excessive peut fendiller le bois. -
Page 12: Liste Des Pièces
Liste des pièces ° é t Encadré 1 comprend- Panneau de base 41000301JW 41000101JW Panneau supérieur 41000312JW 41000112JW Ensemble de quincaillerie 41000016JW 41000016JW Encadré 3 comprend- Panneau extérieur gauche 41000302JW 41000102JW Panneau extérieur droit 41000303JW 41000103JW Port e de g auche 41000304JW 41000104JW Porte de droite... - Page 13 Première étape - Unir le support du panneau de base Allen longues (C) et 2 rondelles (D). -Fixer solidement les 2 pieds avant (8) & (9) et les 2 pieds arrière (10) & (11) avec 8 vis Allen longues (C) et 8 rondelles (D). Deuxième étape - Visser douze boulons 3 en 1 (A) au panneau de base (1).
- Page 14 Troisième étape - Fixer solidement 1 pièce H2 du butoir de porte au panneau intérieur gauche (6) avec 2 vis pour butoir de porte (I). - Répéter l’opération avec le panneau intérieur droit (7) Quatrième étape - Mettre le panneau de base (1) sur une surface plane comme illustré. - Unir les panneaux (2) (3) (6) (7) en insérant douze boulons (A) dans les trous des quatre panneaux.
- Page 15 Cinquième étape - Fixer solidement 1 pièce H1 du butoir de porte à la porte de gauche (4) avec 2 vis pour butoir de porte (I). - Fixer solidement la poignée (J) à la porte de gauche avec 1 vis pour poignée (K). - Répéter l’opération avec la porte de droite (5).
- Page 16 Septième étape - Mettre le panneau supérieur ( 12) sur les pièces déjà assemblées. - Unir les panneaux (2) (3) (6) (7) en insérant douze boulons (A) dans les trous des quatre panneaux. Bloquer les boulons avec douze écrous de blocage décentrés (B). Huitième étape - Insérer 4 supports à...
- Page 17 Neuvième étape - Fixer solidement les deux panneaux arrière ( 14) sur les pièces déjà assemblées avec 24 vis pour panneaux arrière. Dixième étape Pour l’étape suivante, vous reporter au manuel d’instruction inclus avec votre chambre de combustion. Si aucun manuel d’instruction n’est inclus avec votre chambre de combustion, ne pas tenter de l’assembler ou de la faire fonctionner.
- Page 18 Garantie et politique de retour Garantie de 90 jours : La compagnie Jensen Metal Products inc. D/B/A Real Flame® garantit les foyers sans ventilation Real Flame et ses accessoires de tout défaut (pièces et main d’œuvre) con- formément à un usage régulier et pour une période de 90 jours à partir de la date d’expédition. Dans l’éventualité...
