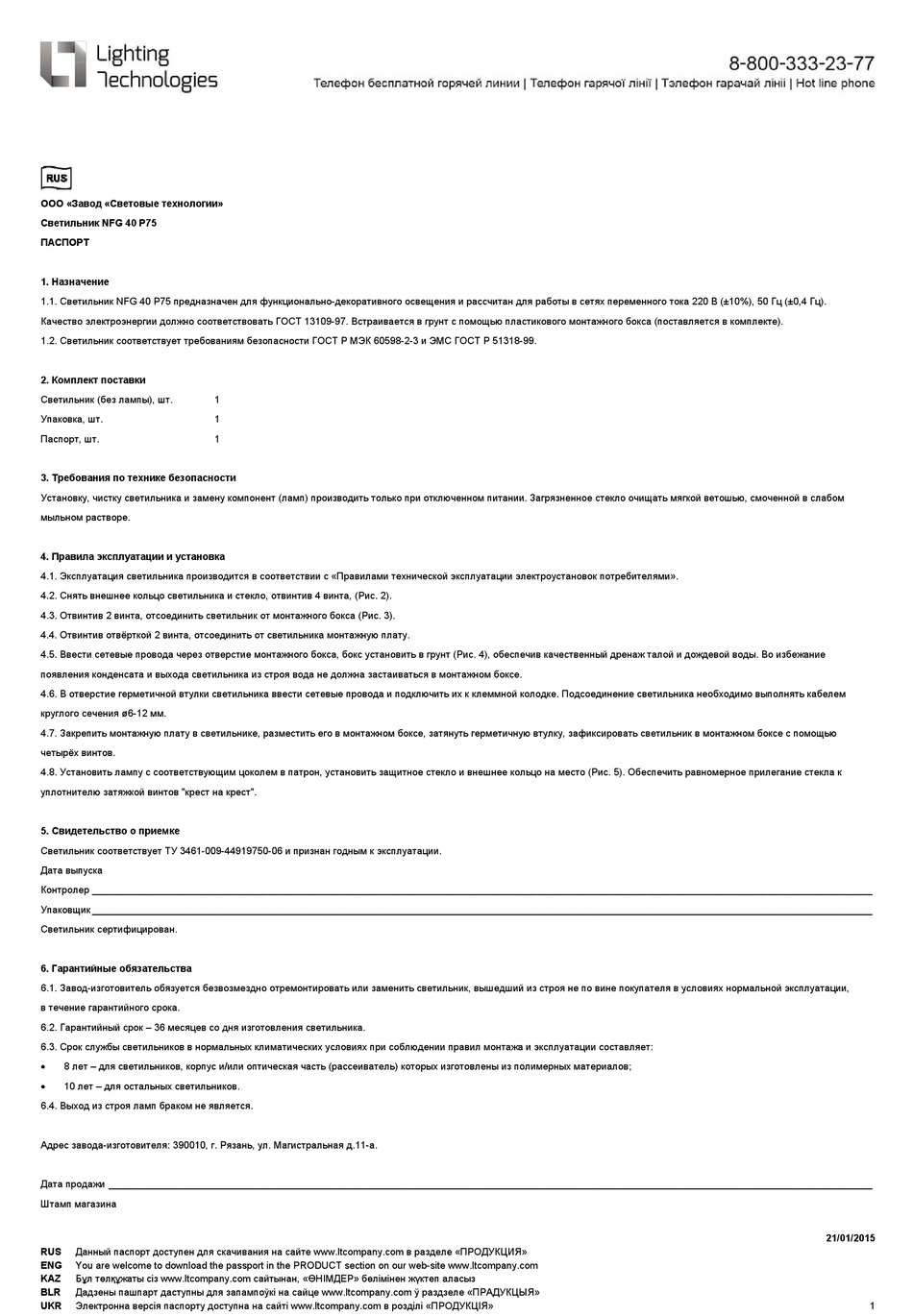

Lighting Technologies NFG 40 P75 Manual

ООО «Завод «Световые технологии»
Светильник NFG 40 P75
ПАСПОРТ
1. Назначение
1.1. Светильник NFG 40 P75 предназначен для функционально-декоративного освещения и рассчитан для работы в сетях переменного тока 220 В (±10%), 50 Гц (±0,4 Гц).
Качество электроэнергии должно соответствовать ГОСТ 13109-97. Встраивается в грунт с помощью пластикового монтажного бокса (поставляется в комплекте).
1.2. Светильник соответствует требованиям безопасности ГОСТ P МЭК 60598-2-3 и ЭМС ГОСТ P 51318-99.
2. Комплект поставки
Светильник (без лампы), шт.
Упаковка, шт.
Паспорт, шт.
3. Требования по технике безопасности
Установку, чистку светильника и замену компонент (ламп) производить только при отключенном питании. Загрязненное стекло очищать мягкой ветошью, смоченной в слабом
мыльном растворе.
4. Правила эксплуатации и установка
4.1. Эксплуатация светильника производится в соответствии с «Правилами технической эксплуатации электроустановок потребителями».
4.2. Снять внешнее кольцо светильника и стекло, отвинтив 4 винта, (Рис. 2).
4.3. Отвинтив 2 винта, отсоединить светильник от монтажного бокса (Рис. 3).
4.4. Отвинтив отвёрткой 2 винта, отсоединить от светильника монтажную плату.
4.5. Ввести сетевые провода через отверстие монтажного бокса, бокс установить в грунт (Рис. 4), обеспечив качественный дренаж талой и дождевой воды. Во избежание
появления конденсата и выхода светильника из строя вода не должна застаиваться в монтажном боксе.
4.6. В отверстие герметичной втулки светильника ввести сетевые провода и подключить их к клеммной колодке. Подсоединение светильника необходимо выполнять кабелем
круглого сечения ø6-12 мм.
4.7. Закрепить монтажную плату в светильнике, разместить его в монтажном боксе, затянуть герметичную втулку, зафиксировать светильник в монтажном боксе с помощью
четырёх винтов.
4.8. Установить лампу с соответствующим цоколем в патрон, установить защитное стекло и внешнее кольцо на место (Рис. 5). Обеспечить равномерное прилегание стекла к
уплотнителю затяжкой винтов "крест на крест".
5. Свидетельство о приемке
Светильник соответствует ТУ 3461-009-44919750-06 и признан годным к эксплуатации.
Дата выпуска
Контролер ______________________________________________________________________________________________________________________________________________
Упаковщик ______________________________________________________________________________________________________________________________________________
Светильник сертифицирован.
6. Гарантийные обязательства
6.1. Завод-изготовитель обязуется безвозмездно отремонтировать или заменить светильник, вышедший из строя не по вине покупателя в условиях нормальной эксплуатации,
в течение гарантийного срока.
6.2. Гарантийный срок – 36 месяцев со дня изготовления светильника.
6.3. Срок службы светильников в нормальных климатических условиях при соблюдении правил монтажа и эксплуатации составляет:

8 лет – для светильников, корпус и/или оптическая часть (рассеиватель) которых изготовлены из полимерных материалов;

10 лет – для остальных светильников.
6.4. Выход из строя ламп браком не является.
Адрес завода-изготовителя: 390010, г. Рязань, ул. Магистральная д.11-а.
Дата продажи ___________________________________________________________________________________________________________________________________________
Штамп магазина
RUS Данный паспорт доступен для скачивания на сайте www.ltcompany.com в разделе «ПРОДУКЦИЯ»
ENG You are welcome to download the passport in the PRODUCT section on our web-site www.ltcompany.com
KAZ Бұл төлқұжаты сiз www.ltcompany.com сайтынан, «ӨНІМДЕР» бөлімінен жүктеп аласыз
BLR Дадзены пашпарт даступны для запампоўкі на сайце www.ltcompany.com ў раздзеле «ПРАДУКЦЫЯ»
UKR Электронна версія паспорту доступна на сайті www.ltcompany.com в розділі «ПРОДУКЦІЯ»
1
1
1
21/01/2015
1
