Summary of Contents for Lighting Technologies LOTOS LED

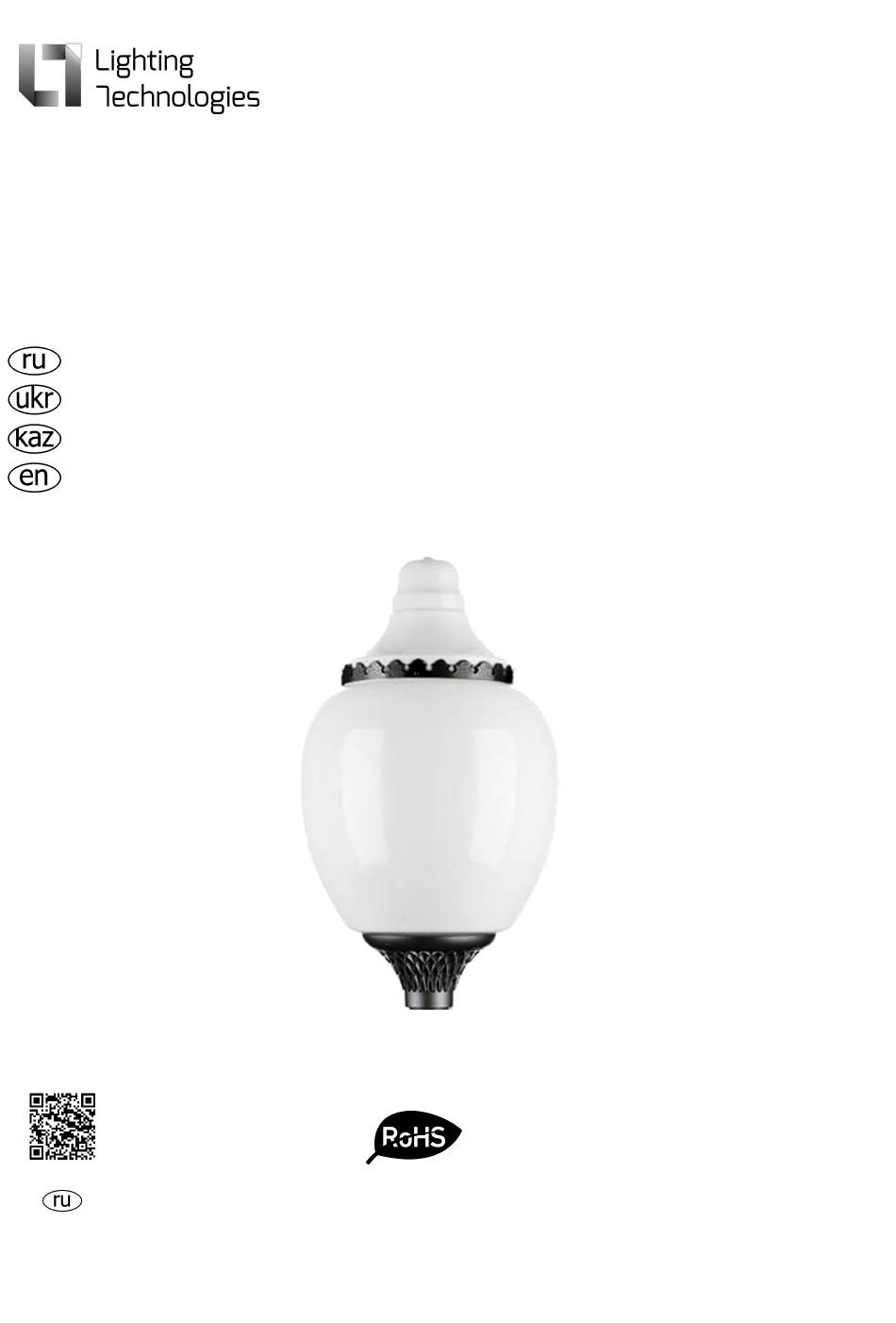

- Page 1 LOTOS LED Паспорт Паспорт Төлқұжат Manual...
- Page 2 Luminous Light Rated power, Luminous flux, Name Code CCT** efficiency, distribution lm/W аngle, ͦ LOTOS LED 40 2700K 1649000020 2700 2650 D120 LOTOS LED 40 4000K 1649000010 4000 3100 Примечания: - ** КЦТ- коррелированная цветовая температура. - Допуск на указанные номинальные значения мощности ±10%.
- Page 3 Установочный Пусковой ток, Вр.импульса Ширина (В), Масса, кг Длина(А), мм Высота(С), мм размер (D), А пуск.тока, мкс мм мм Тр. імпульсу Пусковий Довжина (А), Ширина (В), Висота (С), Установчий пус. струму, Маса, кг струм, А мм мм мм розмір (D),мм мкс...
- Page 4 - Rated power consumption tolerance ±10%. - Nominal values of luminous flux, weight tolerance is ±10%. - Rated CCT tolerance ±300К. - The luminaries are designed for operation in АC 176-264 V, 50-60 Hz (±0.4 Hz) and DC 250-370 V network. - The supply mains must be protected from communication and electric impulse noise.
- Page 5 ПАСПОРТ Комплект поставки - Светильник, шт - 1 - Паспорт, шт - 1 - Упаковка, шт - 1 Назначение и общие сведения - Светильник венчающий, на полупроводниковых источниках света (светодиодах) предназначен для освещения улиц, функционально-декоративного освещения. - Источник света, содержащийся в светильнике, может быть заменен только производителем...
-
Page 6: Схема Подключения
1. Подключить сетевые провода (1) соблюдая полярность: L - "коричневый", N - "синий". 2. Зафиксировать сетевой провод (1) устройством зажима кабеля (2), закрутив винты (3). 3. Установить светильник на торшерную опору диаметром 60 мм, затянув три винта (4). Усилие затяжки винтов не более 4,5 Нм. Установку... - Page 7 Гарантийные обязательства - Завод-изготовитель обязуется безвозмездно отремонтировать или заменить светильник, вышедший из строя не по вине покупателя в условиях нормальной эксплуатации, в течение гарантийного срока. - Светильник является обслуживаемым прибором. При установке светильника необходимо предусмотреть возможность свободного доступа для его обслуживания или ремонта. Завод-производитель...
- Page 8 ПАСПОРТ Комплект поставки - Світильник, шт - 1 - Паспорт, шт - 1 - Упаковка, шт - 1 Призначення та загальні відомості - Світильник вінцевий, на напівпровідникових джерелах світла (світлодіодах) призначений для освітлення вулиць, функціонально-декоративного освітлення. - Джерело світла, що міститься в світильнику, може бути замінено тільки виробником або його...
-
Page 9: Схема Підключення
1. Підключити мережеві дроти (1) дотримуючись полярності: L - "коричневий", N - "синій". 2. Зафіксувати шнур (1) пристроєм затиску кабелю (2), закрутивши гвинти (3). 3. Встановити світильник на торшерну опору діаметром 60 мм, затягнувши три гвинта (4). Зусилля затягування гвинтів не більше 4,5 Нм. Установку... - Page 10 Гарантійні обов’язки - Завод-виробник зобов’язується безкоштовно відремонтувати чи замінити світильник, який вийшов з ладу не з вини покупця за умов нормальної експлуатації та при дотриманні правил монтажу протягом гарантійного терміну. - Світильник є обслуговуючим приладом. При установці світильника необхідно передбачити можливість...
- Page 11 ТӨЛҚҰЖАТ Жеткізілім жиынтығы - Шамдал, дана - 1 - Төлқұжат, дана - 1 - Орам, дана - 1 Міндетті және жалпы мәліметтер - аяқтаушы шамшырақ, жартылай өткізгішті жарық көздерінде (жарық диодтарында) көшелерді жарықтандыру үшін, функциялық-безендендіріп жарықтандыру үшін арналған. - Шамшырақтың қуаттандыру көзін өндіруші немесе оның қызмет көрсету агенті арқылы ауыстырыға...
- Page 12 1. Желілік сымдарын (1) полярды сақтай отырып : L - "қоңыр", N - "көк". 2. Желілік сымын (1) кабель ұстатқыш құрылысымен (2) бекітініз, және бұрандаларды бұраныз. 3. Шамшырақты 60 мм сәнсәуле тірегіне үш бұранданы (4) тартып орнатыныз. Бұру жігері 4,5 Нм кем емес. Шамшырақты...
- Page 13 Кепілдік міндеттемелері - Өндіруші зауыт кепілдік мерзім кезеңінде қалыпты пайдаланылған және орнату ережелері сақталған жағдайда сатып алушының кінәсінен тыс істен шыққан шамшырақты ақысыз жөндеуге немесе алмастыруға міндеттенеді. - Шамшырақ қызмет көрсету құрылғысы боп табылады. Шамшырақты қондырғанда оның еркін қызмет көрсету немесе жөндеу кезіндегң кедергісіз қол жеткізуін қамтамасыз ету қажет.
-
Page 14: Delivery Set
MANUAL DELIVERY SET - Luminaire, pcs - 1 - Manual, pcs - 1 - Package, pcs - 1 FUNCTION - top mounted luminaire with LED light source is designed for street, functional and decorative lighting. - Replacement of the luminaire light source is available in the factory or in a specialized service. - Luminaire corresponds to the safety requirements IEC 60598-2-2, EN 55015. -
Page 15: Connection Schemes
2. Fasten the cable (1) with cable clip (2) by twisting the screws (3). 3. Place the luminaire on pole post 60 mm in diameter, tighten three screws (4). Tightening torque shouldn’t exceed 4.5 Nm. These instructions assume expert knowledge corresponding to a completed professional education as an electrician. - Page 16 - Warranty period of emergency power supply units (supplied with rechargeable battery) and illumination control system components (supplied without luminaires) is 12 (twelve) months from date of delivery. - Luminous flux level is at least 70% of the nominal value during the warranty period. - Warranty will cover the entire period, given that assembly, installation and operation of luminaires are handled by specialized technical personnel and according to the luminaire's manual.
