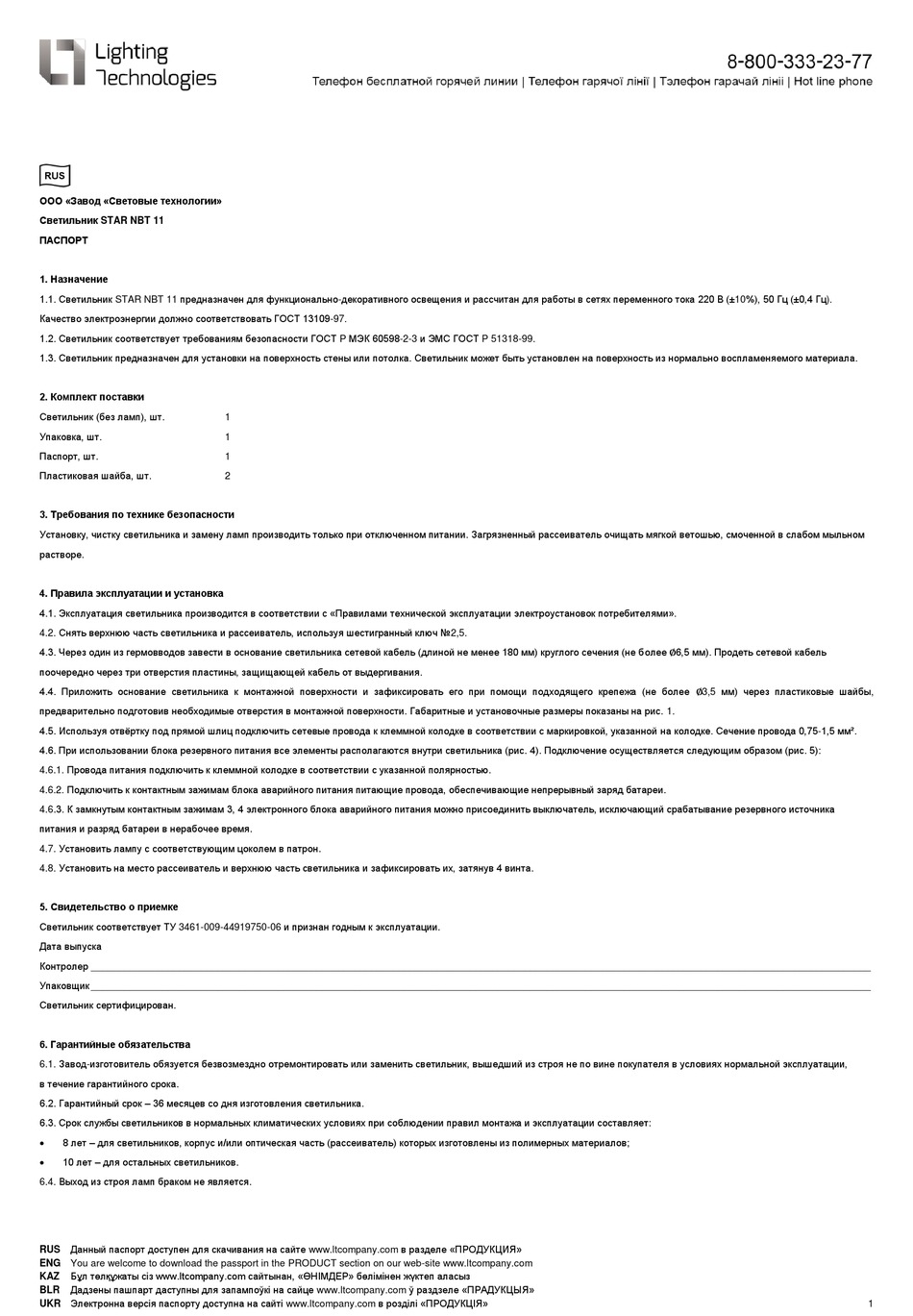

ООО «Завод «Световые технологии»
Светильник STAR NBT 11
ПАСПОРТ
1. Назначение
1.1. Светильник STAR NBT 11 предназначен для функционально-декоративного освещения и рассчитан для работы в сетях переменного тока 220 В (±10%), 50 Гц (±0,4 Гц).
Качество электроэнергии должно соответствовать ГОСТ 13109-97.
1.2. Светильник соответствует требованиям безопасности ГОСТ P МЭК 60598-2-3 и ЭМС ГОСТ P 51318-99.
1.3. Светильник предназначен для установки на поверхность стены или потолка. Светильник может быть установлен на поверхность из нормально воспламеняемого материала.
2. Комплект поставки
Светильник (без ламп), шт.
Упаковка, шт.
Паспорт, шт.
Пластиковая шайба, шт.
3. Требования по технике безопасности
Установку, чистку светильника и замену ламп производить только при отключенном питании. Загрязненный рассеиватель очищать мягкой ветошью, смоченной в слабом мыльном
растворе.
4. Правила эксплуатации и установка
4.1. Эксплуатация светильника производится в соответствии с «Правилами технической эксплуатации электроустановок потребителями».
4.2. Снять верхнюю часть светильника и рассеиватель, используя шестигранный ключ №2,5.
4.3. Через один из гермовводов завести в основание светильника сетевой кабель (длиной не менее 180 мм) круглого сечения (не более ∅6,5 мм). Продеть сетевой кабель
поочередно через три отверстия пластины, защищающей кабель от выдергивания.
4.4. Приложить основание светильника к монтажной поверхности и зафиксировать его при помощи подходящего крепежа (не более ∅3,5 мм) через пластиковые шайбы,
предварительно подготовив необходимые отверстия в монтажной поверхности. Габаритные и установочные размеры показаны на рис. 1.
4.5. Используя отвёртку под прямой шлиц подключить сетевые провода к клеммной колодке в соответствии с маркировкой, указанной на колодке. Сечение провода 0,75-1,5 мм².
4.6. При использовании блока резервного питания все элементы располагаются внутри светильника (рис. 4). Подключение осуществляется следующим образом (рис. 5):
4.6.1. Провода питания подключить к клеммной колодке в соответствии с указанной полярностью.
4.6.2. Подключить к контактным зажимам блока аварийного питания питающие провода, обеспечивающие непрерывный заряд батареи.
4.6.3. К замкнутым контактным зажимам 3, 4 электронного блока аварийного питания можно присоединить выключатель, исключающий срабатывание резервного источника
питания и разряд батареи в нерабочее время.
4.7. Установить лампу с соответствующим цоколем в патрон.
4.8. Установить на место рассеиватель и верхнюю часть светильника и зафиксировать их, затянув 4 винта.
5. Свидетельство о приемке
Светильник соответствует ТУ 3461-009-44919750-06 и признан годным к эксплуатации.
Дата выпуска
Контролер ______________________________________________________________________________________________________________________________________________
Упаковщик ______________________________________________________________________________________________________________________________________________
Светильник сертифицирован.
6. Гарантийные обязательства
6.1. Завод-изготовитель обязуется безвозмездно отремонтировать или заменить светильник, вышедший из строя не по вине покупателя в условиях нормальной эксплуатации,
в течение гарантийного срока.
6.2. Гарантийный срок – 36 месяцев со дня изготовления светильника.
6.3. Срок службы светильников в нормальных климатических условиях при соблюдении правил монтажа и эксплуатации составляет:

8 лет – для светильников, корпус и/или оптическая часть (рассеиватель) которых изготовлены из полимерных материалов;

10 лет – для остальных светильников.
6.4. Выход из строя ламп браком не является.
Данный паспорт доступен для скачивания на сайте www.ltcompany.com в разделе «ПРОДУКЦИЯ»
RUS
ENG You are welcome to download the passport in the PRODUCT section on our web-site www.ltcompany.com
Бұл төлқұжаты сiз www.ltcompany.com сайтынан, «ӨНІМДЕР» бөлімінен жүктеп аласыз
KAZ
Дадзены пашпарт даступны для запампоўкі на сайце www.ltcompany.com ў раздзеле «ПРАДУКЦЫЯ»
BLR
UKR Электронна версія паспорту доступна на сайті www.ltcompany.com в розділі «ПРОДУКЦІЯ»
