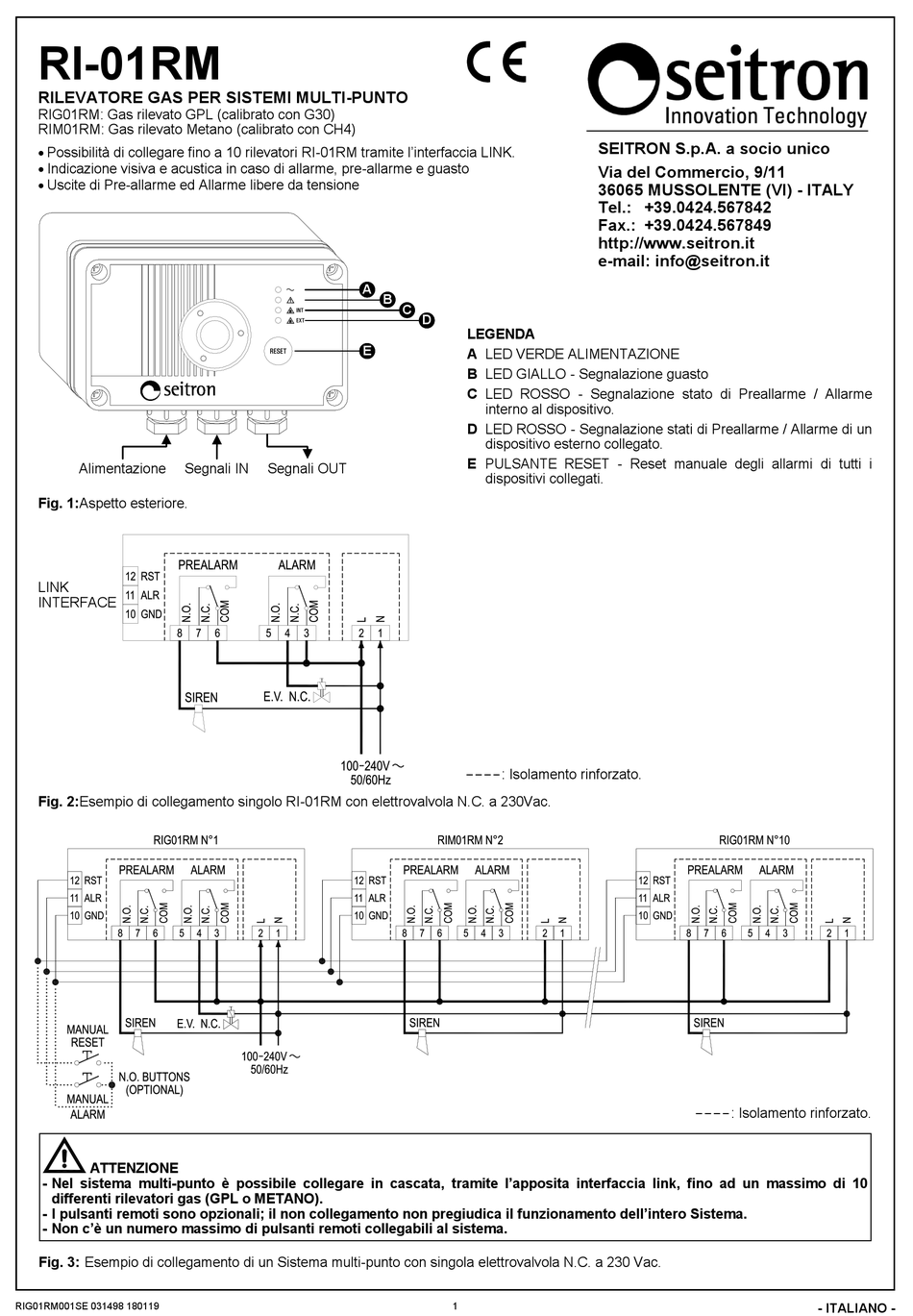

RI-01RM
RILEVATORE GAS PER SISTEMI MULTI-PUNTO
RIG01RM: Gas rilevato GPL (calibrato con G30)
RIM01RM: Gas rilevato Metano (calibrato con CH4)
Possibilità di collegare fino a 10 rilevatori RI-01RM tramite l'interfaccia LINK.
Indicazione visiva e acustica in caso di allarme, pre-allarme e guasto
Uscite di Pre-allarme ed Allarme libere da tensione
Alimentazione
Segnali IN

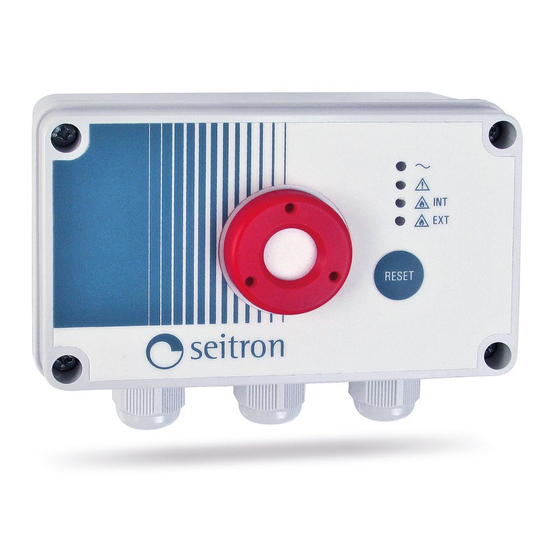

Fig. 1: Aspetto esteriore.
LINK
INTERFACE
Fig. 2: Esempio di collegamento singolo RI-01RM con elettrovalvola N.C. a 230Vac.
ATTENZIONE
- Nel sistema multi-punto è possibile collegare in cascata, tramite l'apposita interfaccia link, fino ad un massimo di 10
differenti rilevatori gas (GPL o METANO).
- I pulsanti remoti sono opzionali; il non collegamento non pregiudica il funzionamento dell'intero Sistema.
- Non c'è un numero massimo di pulsanti remoti collegabili al sistema.
Fig. 3: Esempio di collegamento di un Sistema multi-punto con singola elettrovalvola N.C. a 230 Vac.
RIG01RM001SE 031498 180119
A
B
C
D
E
Segnali OUT
SEITRON S.p.A. a socio unico
Via del Commercio, 9/11
36065 MUSSOLENTE (VI) - ITALY
Tel.: +39.0424.567842
Fax.: +39.0424.567849
http://www.seitron.it
e-mail: info@seitron.it
LEGENDA
A LED VERDE ALIMENTAZIONE
B LED GIALLO - Segnalazione guasto
C LED ROSSO - Segnalazione stato di Preallarme / Allarme
interno al dispositivo.
D LED ROSSO - Segnalazione stati di Preallarme / Allarme di un
dispositivo esterno collegato.
E PULSANTE RESET - Reset manuale degli allarmi di tutti i
dispositivi collegati.
: Isolamento rinforzato.
1
: Isolamento rinforzato.
- ITALIANO -

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RI-01RM and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Seitron RI-01RM

Summary of Contents for Seitron RI-01RM

  • Page 1 LINK INTERFACE : Isolamento rinforzato. Fig. 2: Esempio di collegamento singolo RI-01RM con elettrovalvola N.C. a 230Vac. : Isolamento rinforzato. ATTENZIONE - Nel sistema multi-punto è possibile collegare in cascata, tramite l’apposita interfaccia link, fino ad un massimo di 10 differenti rilevatori gas (GPL o METANO).

  • Page 2: Installazione

    INSTALLAZIONE schema di collegamento riportato in Fig. 3. Per il passaggio dei cavi, attenersi a quanto descritto in Fig. 1. Per l’installazione del rilevatore all'interno dell'ambiente che deve essere controllato, si deve prestare particolare attenzione a: Densità del gas (più pesante o più leggero dell’aria) ...

  • Page 3: Caratteristiche Tecniche

     Possibilità di realizzare un sistema a multi-punto ovvero è USCITA, DEI LED E DEL BUZZER”. possibile collegare in cascata fino a 10 rilevatori RI-01RM Premendo il tasto “Reset” posto sul frontale del dispositivo, il tramite l’apposita interfaccia LINK. buzzer viene tacitato, finché non venga rilevata una nuova ...

  • Page 4: Garanzia

    CONDIZIONI DI ATTIVAZIONE DEI RELE’ DI USCITA, DEI LED E DEL BUZZER Nella tabella vengono riportati gli eventi che possono determinare l’attivazione dei relè di uscita e delle segnalazioni ottico-acustiche. RELE’ RELE’ EVENTO BUZZER Riscaldamento Normale funzionamento Guasto BIP ogni Per il tipo di guasto vedere sec.
  • Page 5 LINK INTERFACE : Reinforced insulation. Fig. 2: Example of single wiring of RI-01RM with a N.C. solenoid valve at 230Vac. : Reinforced insulation. WARNING - In a multi-point system is possible to connect in sequence, with the special link interface, up to a maximum of 10 different gas detectors (LPG or METHANE).

  • Page 6: Installation

    INSTALLATION In order to install the detector in an environment which needs to WARNING be controlled, the following points must be paid attention on: - All the wirings must be performed using cables with Gas density (lighter or heavier than air) ...

  • Page 7: Technical Features

    It is possible to build a multi-point system with the possibility to indications of the LEDs are maintained lit, if the fault is not connect in sequence up to 10 RI-01RM detectors wired through resolved. If the fault is resolved, the LED goes out.

  • Page 8: Warranty

    OTPUT REALYS, LEDS AND BUZZER ACTIVATION CONDITIONS In the following table are reported the events which can determine the activation of the output relays and of the optical and visual signals. EVENT BUZZER RELAY RELAY Warm-up Normal operation Fault BIP every About the kind of fault see sec.
