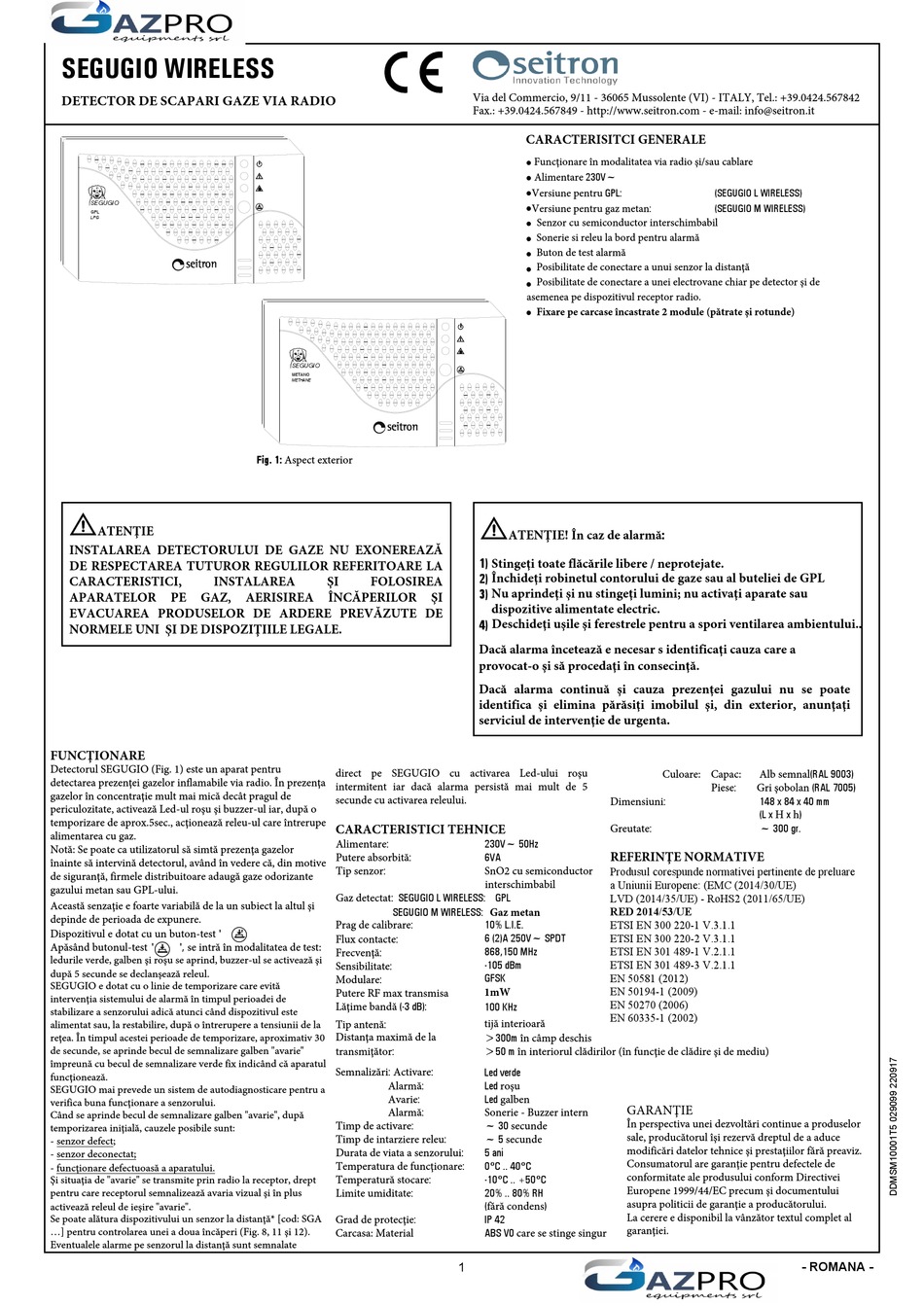

Seitron SEGUGIO WIRELESS Series Manual

SEGUGIO WIRELESS
DETECTOR DE SCAPARI GAZE VIA RADIO
SEGUGIO
GPL
LPG

ATENŢIE
INSTALAREA DETECTORULUI DE GAZE NU EXONEREAZĂ
DE RESPECTAREA TUTUROR REGULILOR REFERITOARE LA
CARACTERISTICI, INSTALAREA
APARATELOR PE GAZ,
EVACUAREA PRODUSELOR DE ARDERE PREVĂZUTE DE
NORMELE UNI ŞI DE DISPOZIŢIILE LEGALE.
FUNCŢIONARE
Detectorul SEGUGIO (Fig. 1) este un aparat pentru
detectarea prezenţei gazelor inflamabile via radio. În prezenţa
gazelor în concentraţie mult mai mică decât pragul de
periculozitate, activează Led-ul roşu şi buzzer-ul iar, după o
temporizare de aprox.5sec., acţionează releu-ul care întrerupe
alimentarea cu gaz.
Notă: Se poate ca utilizatorul să simtă prezenţa gazelor
înainte să intervină detectorul, având în vedere că, din motive
de siguranţă, firmele distribuitoare adaugă gaze odorizante
gazului metan sau GPL-ului.
Această senzaţie e foarte variabilă de la un subiect la altul şi
depinde de perioada de expunere.
Dispozitivul e dotat cu un buton-test '
Apăsând butonul-test ' ', se intră în modalitatea de test:
ledurile verde, galben şi roşu se aprind, buzzer-ul se activează şi
după 5 secunde se declanşează releul.
SEGUGIO e dotat cu o linie de temporizare care evită
intervenţia sistemului de alarmă în timpul perioadei de
stabilizare a senzorului adică atunci când dispozitivul este
alimentat sau, la restabilire, după o întrerupere a tensiunii de la
reţea. În timpul acestei perioade de temporizare, aproximativ 30
de secunde, se aprinde becul de semnalizare galben "avarie"
împreună cu becul de semnalizare verde fix indicând că aparatul
funcţionează.
SEGUGIO mai prevede un sistem de autodiagnosticare pentru a
verifica buna funcţionare a senzorului.
Când se aprinde becul de semnalizare galben "avarie", după
temporizarea iniţială, cauzele posibile sunt:
- senzor defect;
- senzor deconectat;
- funcţionare defectuoasă a aparatului.
Şi situaţia de "avarie" se transmite prin radio la receptor, drept
pentru care receptorul semnalizează avaria vizual şi în plus
activează releul de ieşire "avarie".
Se poate alătura dispozitivului un senzor la distanţă* [cod: SGA
...] pentru controlarea unei a doua încăperi (Fig. 8, 11 şi 12).
Eventualele alarme pe senzorul la distanţă sunt semnalate
SEGUGIO
METANO
METHANE

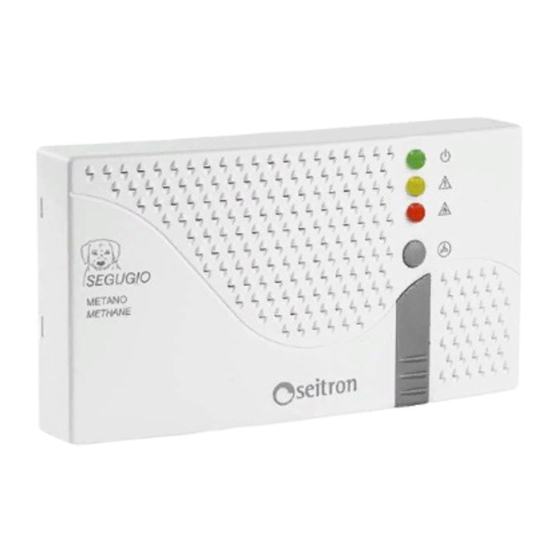

Fig. 1: Aspect exterior
ŞI FOLOSIREA
AERISIREA ÎNCĂPERILOR
direct pe SEGUGIO cu activarea Led-ului roşu
intermitent iar dacă alarma persistă mai mult de 5
secunde cu activarea releului.
CARACTERISTICI TEHNICE
Alimentare:
Putere absorbită:
Tip senzor:
Gaz detectat: SEGUGIO L WIRELESS: GPL
SEGUGIO M WIRELESS: Gaz metan
Prag de calibrare:
'.
Flux contacte:
Frecvenţă:
Sensibilitate:
Modulare:
Putere RF max transmisa
Lăţime bandă (-3 dB):
Tip antenă:
Distanţa maximă de la
transmiţător:
Semnalizări: Activare:
Alarmă:
Avarie:
Alarmă:
Timp de activare:
Timp de intarziere releu:
Durata de viata a senzorului:
Temperatura de funcţionare:
Temperatură stocare:
Limite umiditate:
Grad de protecţie:
Carcasa: Material
Via del Commercio, 9/11 - 36065 Mussolente (VI) - ITALY, Tel.: +39.0424.567842
Fax.: +39.0424.567849 - http://www.seitron.com - e-mail: info@seitron.it
CARACTERISITCI GENERALE
Funcţionare în modalitatea via radio şi/sau cablare
Alimentare 230V~
Versiune pentru GPL:
Versiune pentru gaz metan:
Senzor cu semiconductor interschimbabil
Sonerie si releu la bord pentru alarmă
Buton de test alarmă
Posibilitate de conectare a unui senzor la distanţă
Posibilitate de conectare a unei electrovane chiar pe detector şi de
asemenea pe dispozitivul receptor radio.
Fixare pe carcase încastrate 2 module (pătrate şi rotunde)
 
ATENŢIE! În caz de alarmă:
1) Stingeţi toate flăcările libere / neprotejate.
2) Închideţi robinetul contorului de gaze sau al buteliei de GPL
3) Nu aprindeţi şi nu stingeţi lumini; nu activaţi aparate sau
ŞI
dispozitive alimentate electric.
4) Deschideţi uşile şi ferestrele pentru a spori ventilarea ambientului..
Dacă alarma încetează e necesar s identificaţi cauza care a
provocat-o şi să procedaţi în consecinţă.
Dacă alarma continuă şi cauza prezenţei gazului nu se poate
identifica şi elimina părăsiţi imobilul şi, din exterior, anunţaţi
serviciul de intervenţie de urgenta.
230V~ 50Hz
6VA
SnO2 cu semiconductor
interschimbabil
10% L.I.E.
6 (2)A 250V~ SPDT
868,150 MHz
-105 dBm
GFSK
1mW
100 KHz
tijă interioară
>300m în câmp deschis
>50 m în interiorul clădirilor (în funcţie de clădire şi de mediu)
Led verde
Led roşu
Led galben
Sonerie - Buzzer intern
~ 30 secunde
~ 5 secunde
5 ani
0°C .. 40°C
-10°C .. +50°C
20% .. 80% RH
(fără condens)
IP 42
ABS V0 care se stinge singur
1
(SEGUGIO L WIRELESS)
(SEGUGIO M WIRELESS)
Culoare: Capac: Alb semnal(RAL 9003)
Piese: Gri şobolan (RAL 7005)
Dimensiuni: 148 x 84 x 40 mm
(L x H x h)
Greutate: ~ 300 gr.
REFERINŢE NORMATIVE
Produsul corespunde normativei pertinente de preluare
a Uniunii Europene: (EMC (2014/30/UE)
LVD (2014/35/UE) - RoHS2 (2011/65/UE)
RED 2014/53/UE
ETSI EN 300 220-1 V.3.1.1
ETSI EN 300 220-2 V.3.1.1
ETSI EN 301 489-1 V.2.1.1
ETSI EN 301 489-3 V.2.1.1
EN 50581 (2012)
EN 50194-1 (2009)
EN 50270 (2006)
EN 60335-1 (2002)
GARANŢIE
În perspectiva unei dezvoltări continue a produselor
sale, producătorul îşi rezervă dreptul de a aduce
modificări datelor tehnice şi prestaţiilor fără preaviz.
Consumatorul are garanţie pentru defectele de
conformitate ale produsului conform Directivei
Europene 1999/44/EC precum şi documentului
asupra politicii de garanţie a producătorului.
La cerere e disponibil la vânzător textul complet al
garanţiei.
- ROMANA -
