ReLy LOOP1
M O N T A G E A N L E I T U N G
Alle Rechte vorbehalten. Irrtümer und Änderungen vorbehalten.
1 Zu diesem Dokument

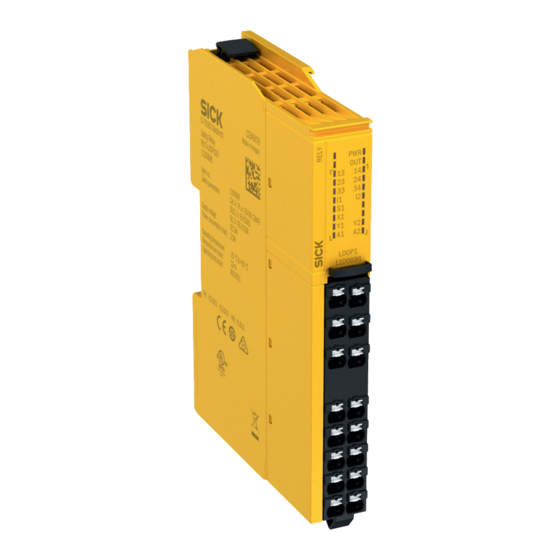

Diese Montageanleitung gilt für das Sicherheitsrelais ReLy LOOP1.
2 Zu Ihrer Sicherheit
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung mögli‐
cherweise nicht oder nicht rechtzeitig beendet.
Beachten Sie den beiliegenden Sicherheitshinweis.
b
Weitere Informationen zur Arbeit mit der Schutzeinrichtung enthält die Maschi‐
nendokumentation oder die Betriebsanleitung der Schutzeinrichtung. Sie finden
die EU-Konformitätserklärung und die aktuelle Betriebsanleitung der Schutzein‐
richtung, indem Sie auf www.sick.com
(Artikelnummer: siehe Typenschildeintrag im Feld „Ident. no.").
3 Montageablauf
Voraussetzungen
• Montage erfolgt gemäß EN 50274 und Elektroinstallation gemäß
IEC 60204-1 in Schaltschrank mit Schutzart IP54.
• Montage erfolgt auf 35-mm-Hutschiene (IEC 60715).
• Hutschiene ist an Funktionserde angeschlossen.
• Sicherheitsrelais wird vertikal eingebaut (Hutschiene verläuft horizontal).
Über und unter dem Sicherheitsrelais ist mindestens 50 mm Platz für die
•
Luftzirkulation.
• Vor dem Sicherheitsrelais (Frontseite) ist mindestens 25 mm Platz. Abhängig
von den gewählten Anschlüssen kann auch mehr Platz benötigt werden.
Vorgehensweise
Sicherheitsrelais auf Hutschiene stecken.
b
4 Geräteanschluss
Voraussetzungen
• Kontaktabsicherung mit Schmelzsicherung gG oder Leitungsschutzschalter
C: 6 A, maximaler Kurzschlussstrom I ≤ 400 A
• Der Masseanschluss aller angeschlossenen Geräte hat dasselbe Potential
wie A2.
1
2
13
14
3
4
23
24
5
6
33
34
7 8
I1 I2
9 10
S1
11 12
X1
13 14
Y1 Y2
15 16
A1 A2
Belegung der Anschlussklemmen
Anschlussklemme Beschreibung
13, 14 Freigabestrompfad
1) 2)
23, 24 Freigabestrompfad
1) 2)
33, 34 1) 2) Freigabestrompfad
I1 Sicherheitseingang
(Flexi Loop: SAFE_OUT)
I2 Sicherheitseingang
(Flexi Loop: DATA_OUT)
8024315/2021-06-08/de, en, fr
im Suchfeld die Artikelnummer eingeben
Anschlussklemme
S1
2) 3)
X1
Y1
Y2
A1
A2
Die Freigabestrompfade müssen von derselben Spannungsversorgung versorgt werden.
1)
Die Freigabestrompfade und die Schützkontrolle (EDM) müssen innerhalb des Schalt‐
d e
2)
schranks verdrahtet werden.
• Verwendung mit Wiederanlaufsperre, mit Schützkontrolle (EDM): Öffnerkontakte
3)
der Aktoren zwischen Spannungsversorgung U
ters und S1 anschließen.
• Verwendung mit Wiederanlaufsperre, ohne Schützkontrolle (EDM): Schließerkon‐
takt des Rücksetztasters zwischen S1 und Spannungsversorgung U
Verwendung ohne Wiederanlaufsperre, mit Schützkontrolle (EDM): Öffnerkontakte
•
der Aktoren zwischen U
• Verwendung ohne Wiederanlaufsperre, ohne Schützkontrolle (EDM): U
einer Drahtbrücke verbinden.
5 Statusanzeige (LED)
HINWEIS
SICK empfiehlt, die folgende Tabelle auszuschneiden und im Schaltschrank
zu befestigen.
Fehleranzeigen und Betriebszustände
LED Status
PWR
o
Alle LEDs
Ö alle Farben
PWR
O grün
PWR Ö grün (1 Hz)
PWR
Ö rot (2 Hz)
PWR Ö rot (1 Hz)
PWR
Ö rot/grün
OUT
o
OUT O grün
OUT Ö grün (1 Hz)
S1
O grün
I1
o
I1
O grün
I2 Ö grün (1 Hz)
I2 Ö grün (2 × Blinken
alle 2 s)
I2 O grün
Y1
o
Y1
O grün
Y2
o
Y2
Ö grün
Y2
O grün
6 Datenblatt
Vollständige Übersicht der Technischen Daten: siehe Betriebsanleitung
Betriebsdaten
Versorgungsspannung U
V
Sicherheitseingänge (I)
Eingangsspannung HIGH
Eingangsspannung LOW
Beschreibung
Eingang Rücksetztaster, Schützkontrolle (EDM)
Testausgang
(Flexi Loop: DATA_IN)
Meldeausgang (NC)
Meldeausgang (Rücksetzen erforderlich)
Spannungsversorgung 24 V DC
Spannungsversorgung 0 V DC
, Schließerkontakt des Rücksetztas‐
V
und S1 anschließen.
V
Mögliche Ursache
Keine Versorgungsspannung
Initialisierung mit LED-Test
Kein Fehler
Die zu überwachenden Flexi Loop Parameter
werden eingelesen.
Dauerhaft oder zeitweilig zu hohe Versor‐
•
gungsspannung
• Interner Fehler
Konfiguration ungültig
Fehler
Weitere LEDs blinken zur genauen Diagnose.
Freigabestrompfade offen
Freigabestrompfade geschlossen
Fehler im Freigabestrompfad
Rücksetztaster betätigt, Öffnerkontakt des
Aktors geschlossen
• Flexi Loop ist noch nicht initialisiert
• Die Flexi Loop Reihenschaltung hat die
Sicherheitsfunktion angefordert
Flexi Loop ist initialisiert und ein Schließen
der Freigabestrompfade ist möglich.
Sichere Reihenschaltung Flexi Loop ist nicht
in Betrieb und es liegt ein behebbarer exter‐
ner Fehler vor.
b Verkabelung prüfen.
b Anzahl und Typ der Flexi-Loop-Knoten
prüfen.
Sichere Reihenschaltung Flexi Loop wird initi‐
alisiert.
Flexi Loop ist initialisiert.
Freigabestrompfade geschlossen
Freigabestrompfade offen
Ausgang im Zustand LOW
Rücksetzen erforderlich
Rücksetztaster betätigt
ReLy LOOP1
24 V DC (16,8 V DC ... 30 V DC)
24 V DC (11 V DC ... 30 V DC)
0 V DC (–3 V DC ... 5 V DC)
