DE Controlmicro Kurzanleitung

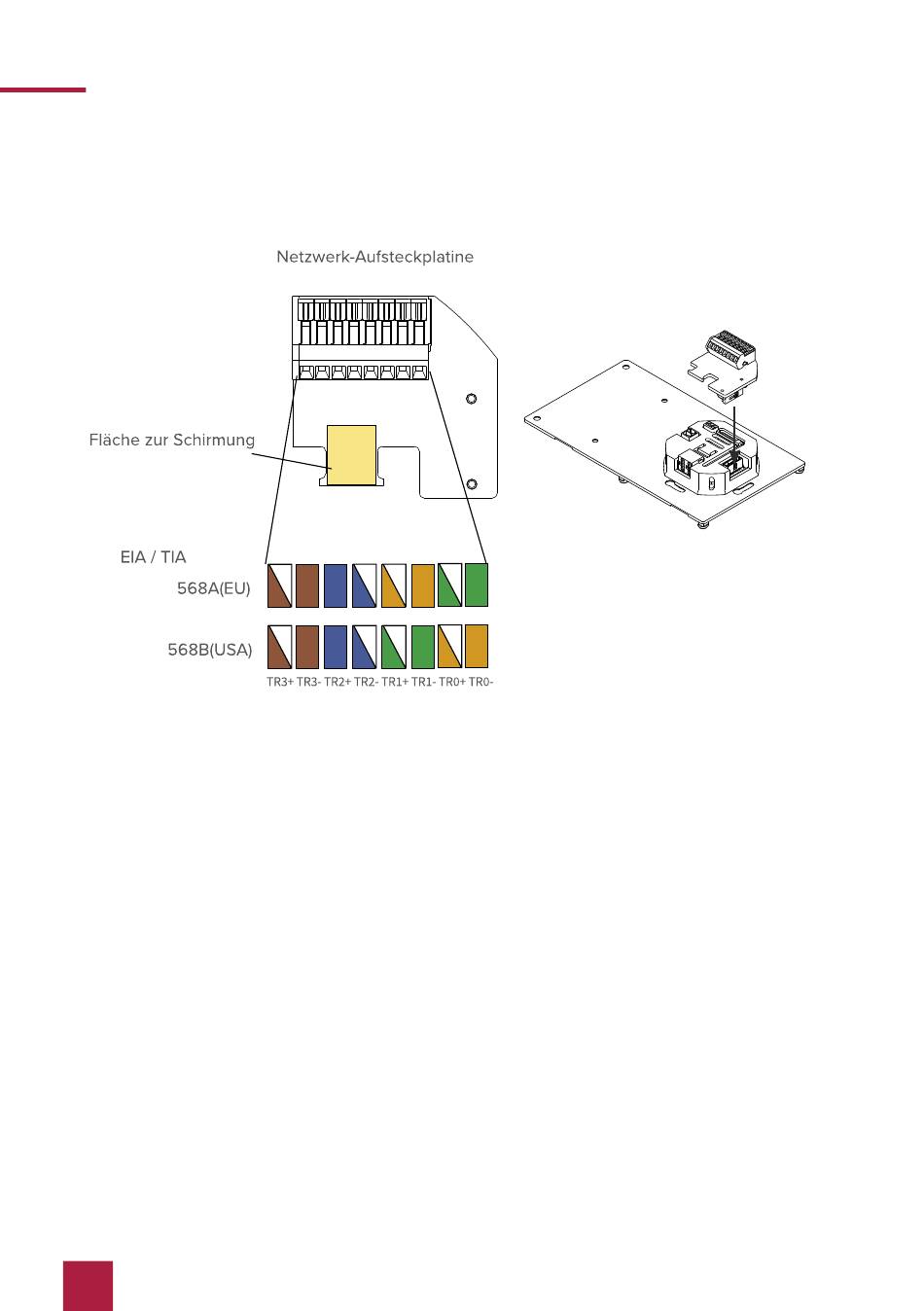

1. Verbinden Sie das Netzwerkkabel mit der Netzwerk-Aufsteckplatine, wie im Bild links ge-
zeigt.
2. Stecken Sie die Netzwerkplatine auf den LAN-Anschluss, wie im Bild rechts gezeigt.
3. Befestigen Sie das Netzwerkkabel mit Hilfe eines Kabelbinders am schwarzen Gehäuse.
− Klemmen Sie dabei die Schirmung des Kabels so fest, dass sie die dafür vorgesehe
Fläche auf der Platine berührt.
4. Verbinden Sie die Kabeladern des Netzteils mit der im Lieferumfang enthaltenen steckbaren
Schraubklemme.
5. Schieben Sie die KNX-Leitung mit den Farben Rot (+) und Schwarz (–) in die KNX-Steckklem-
me.
Panel anschließen
6. Schieben Sie die vorbereiteten Stecker für
− KNX und
− Spannungsversorgung
in die passenden Anschlüsse der Montageplatte, wie auf dem Bild gezeigt.
