- Page 1 Controlmini Kurzanleitung | Getting started DE | EN V 2.2.0...
- Page 2 Impressum Produkt Artikelnummer Controlmini PNX12-10001 In diesem Dokument erwähnte Produktnamen können Marken oder eingetragene Marken der jeweiligen Eigentümer sein. Diese sind nicht ausdrücklich durch „™“ und „®“ gekennzeichnet. © PEAKnx GmbH Otto-Röhm-Straße 69 64293 Darmstadt Deutschland www.peaknx.com info@peaknx.com Dokumentversion: 2.2.0...

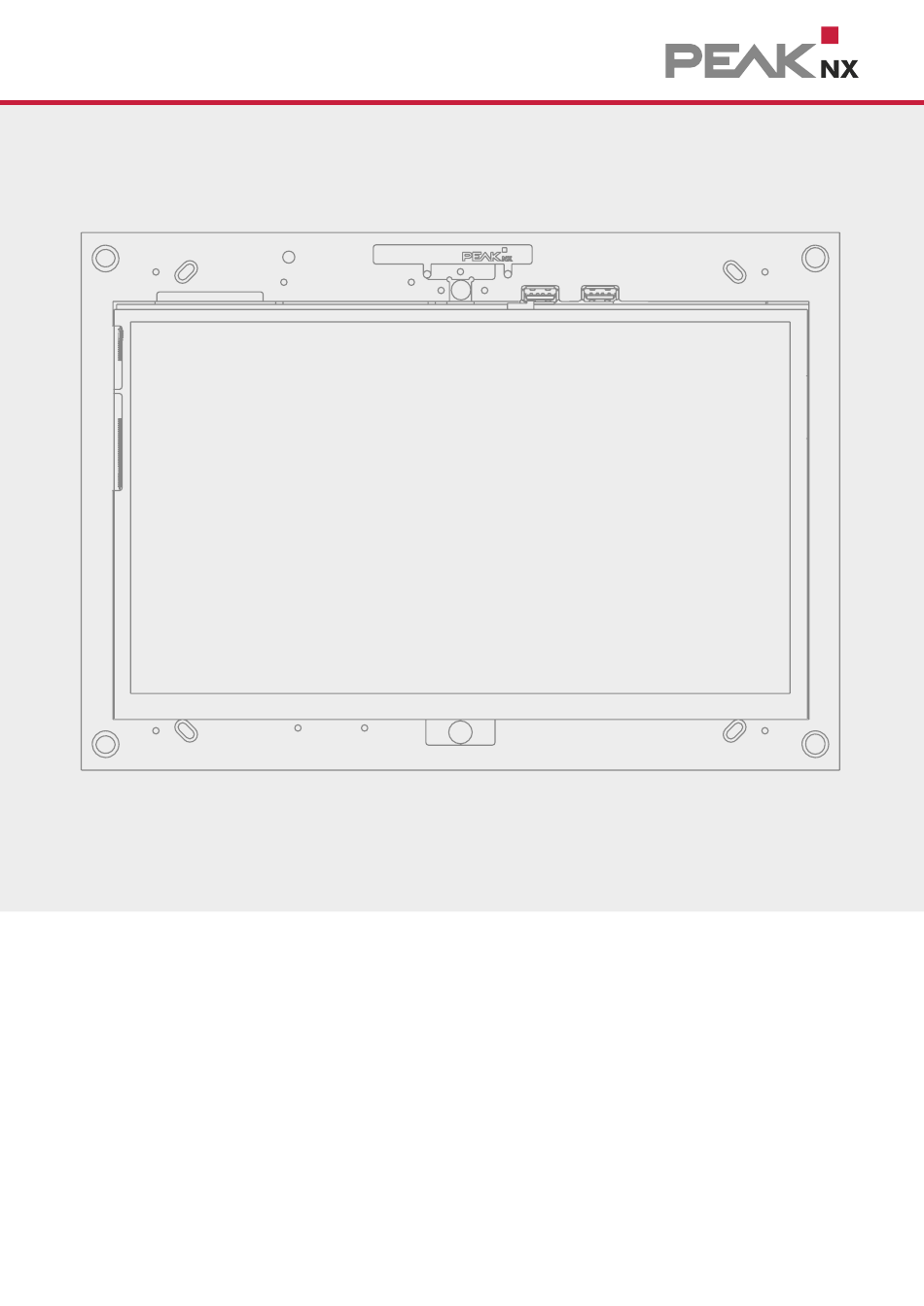

- Page 3 Touchpanel-Elemente Touchpanel-Elemente Position Beschreibung 4 x Aufnahme für Frontglas Ein/Aus-Taster 4 x Schraubenaufnahme zur Befestigung des Panels Lauter/Leiser-Taster Mikrofon WLAN-Antenne Kamera 2 x USB 2.0 Touchscreen Windows Homebutton...
- Page 4 Hinweis: Nehmen Sie keine eigenmächtigen Reparaturen oder Änderungen am Gerät vor! Lieferumfang Controlmini Panel ■ Kurzanleitungen zur Inbetriebnahme von Panel und Software ■ USB-Stick: YOUVI Basic Software und Controlmini Handbuch ■ Netzwerkverbinder ■ Netzwerk Patchkabel ■ Reinigungstücher für den Touchscreen ■...
- Page 5 Unterputzmontage Achtung Schäden am Panel vermeiden! Das Panel darf nur im Querformat und parallel zur Wand eingebaut werden, um eine Be- ■ lüftung des Computers im Panel durch Konvektion zu gewährleisten. Vorbereitung Hinweis: Wir empfehlen das Panel eigens abzusichern, da dieses in seltenen Fällen komplett vom Stromnetz genommen werden muss.
- Page 6 Panel anschließen und montieren leitungen (Ethernet, KNX) durch verschiedene Löcher der Unterputzdose, um mögliche Störungen zu vermeiden. Nutzen Sie während des Verspachtelns der Kanten die Schablone als Spritzschutz. ■ Einbau in eine Hohlwand Stellen Sie eine Aussparung von H x B: 194 x 252 mm in der Wand her. Nutzen Sie dazu die ■...
- Page 7 Panel anschließen und montieren Hinweis: Es wird empfohlen ein 24 V DC Netzteil für die Hutschiene (PNX12-10010) zu verwenden. Soll das Netzteil in der Unterputzdose installiert werden beachten Sie bitte die Hinweise des Handbuches, das sich auf dem mitgelieferten USB-Stick befindet. Befestigen Sie die Kabeladern in der mitgelieferten Steckklemme und ■...
-
Page 8: Bedienung
Textfeld getippt wird. Hinweis: Im Auslieferungszustand meldet sich das Panel automatisch mit dem Benutzer- namen Controlmini ohne Passwort an. Nach dem Login können in den Windows Einstellungen jederzeit weitere Benutzer hinzugefügt oder weitere Einstellungen geändert werden. Einschalten Frontglas abnehmen: Dazu mit beiden Händen seitlich an das Frontglas fassen und dieses... -
Page 9: Technischer Support
Hinweis: Alles Weitere zum Start mit YOUVI erfahren Sie in der Kurzanleitung von YOUVI, die sich ebenfalls im Lieferumfang befindet. Technischer Support Sollten Probleme mit Ihrem Controlmini auftreten, kontaktieren Sie bitte unser PEAKnx Support Team: Mail: support@peaknx.com ■ Support Ticket erstellen: support.peaknx.com ■... - Page 10 Notizen Notizen...
-
Page 11: Getting Started
Controlmicro, Getting started Controlmini Getting started... - Page 12 Item number Controlmini PNX12-10001 The product names mentioned in this document may be brands or registered trademarks of their respective owners. These are not explicitly labeled with “™” or “®”. © PEAKnx GmbH Otto-Röhm-Strasse 69 64293 Darmstadt Germany www.peaknx.com info@peaknx.com Document version: 2.2.0...
- Page 13 Touch panel elements Touch panel elements Position Description 4 x Intake for glass cover On/Off button 4 x screw holes for fixing the panel Volume up/down button Microphone WLAN antenna Camera 2 x USB 2.0 Touchscreen Windows Homebutton...
- Page 14 Do not carry out any unauthorized repairs or changes to the unit! Delivery Controlmini panel ■ Brief instructions for commissioning the panel and software ■ USB flash drive: YOUVI Basic software package, Controlmini user manual ■ Network connector ■ Network patch cable ■...
-
Page 15: Flush-Mounted Installation
Preparation Caution Avoid damage to the panel! The panel may only be installed in landscape format and parallel to the wall to ensure ■ ventilation of the computer in the panel by convection. Preparation Note: We recommend hedging the panel, since in rare cases the panel must be taken completely from the power supply. - Page 16 Connecting and mounting the panel KNX) through different holes in the flush-mounted box to avoid possible interference. Use the template as a splash guard during the filling of the edges. ■ Installation in a cavity wall Make a recess of H x W: 194 x 252 mm in the wall. Therefore, use the template supplied. ■...
- Page 17 Connecting and mounting the panel Note: It is recommended to use a 24 V DC power supply unit for the DIN rail (PNX12-10010). If the power supply unit is to be installed in the flush-mounted box, please refer to the instructions in the manual on the supplied USB flash drive.
-
Page 18: Operation
Note: In the delivery state, the panel automatically logs on with the user name Controlmini without a password. After the Login, additional users can be added at any time or further settings may be changed in the Windows Settings. -
Page 19: Technical Support
Everything else about the start with YOUVI can be found in the also delivered short guide of the YOUVI. Technical support If you experience problems with your Controlmini, please contact our PEAKnx Support Team: Mail: support@peaknx.com ■ Create a Support Ticket: support.peaknx.com ■... - Page 20 www.peaknx.com...
