3 609 929 B65/2008-09 | IMmtcp
1. Den relevanten Anlagenteil spannungs-
frei schalten bevor das Schnittstellen-
modul IMmtcp montiert wird.
2. Das Schnittstellenmodul IMmtcp in den
vorgesehenen Steckplatz an der Sys-
temkomponente bis zum Anschlag ein-
stecken (Beispiel in Abb. 2).
3. Frontseitige Torxschrauben festziehen
bis die Frontblende bündig anliegt. Durch
das Eindrehen der Schrauben wird die
Leiterplatte arretiert.
Erst bei festgeschraubtem Schnittstellen-
modul greift die Arretierung vollständig
ein (siehe Abb. 3).

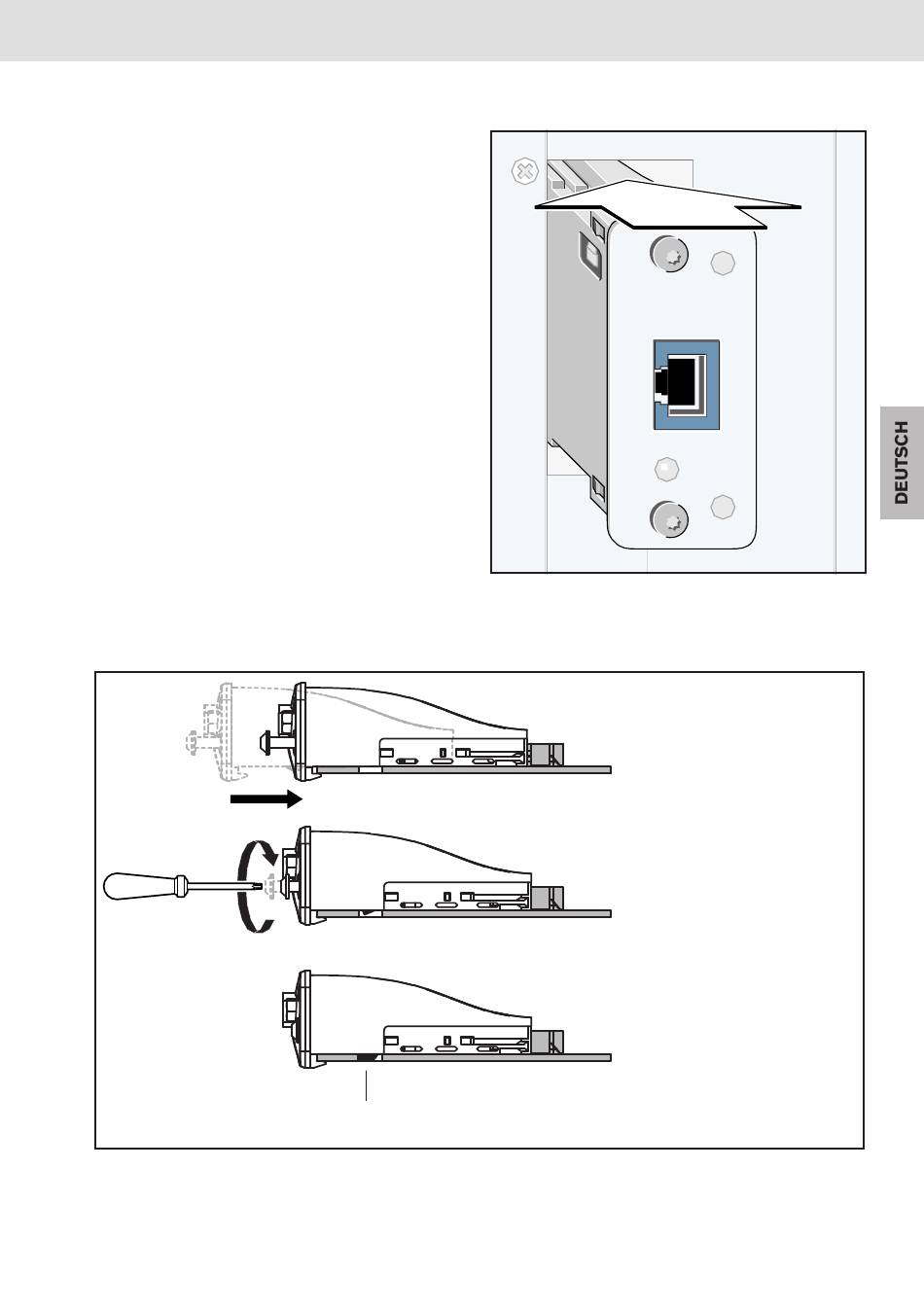

Abb. 3: Wirkungsweise Arretierung
1 Arretierung
Abb. 2: Beispiel: Einstecken des
1
Bosch Rexroth AG
Schnittstellenmoduls
9/76
