36/76 Bosch Rexroth AG
11 Démontage et remplacement
Outils nécessaires
• Tournevis TX9
Effectuer le démontage
ATTENTION
Dépose du module d'interface
IMmtcp sous tension
Endommagement du module
d'interface IMmtcp.
y Mettez la partie concernée de
l'installation hors tension avant
de procéder à la dépose du
module d'interface IMmtcp.

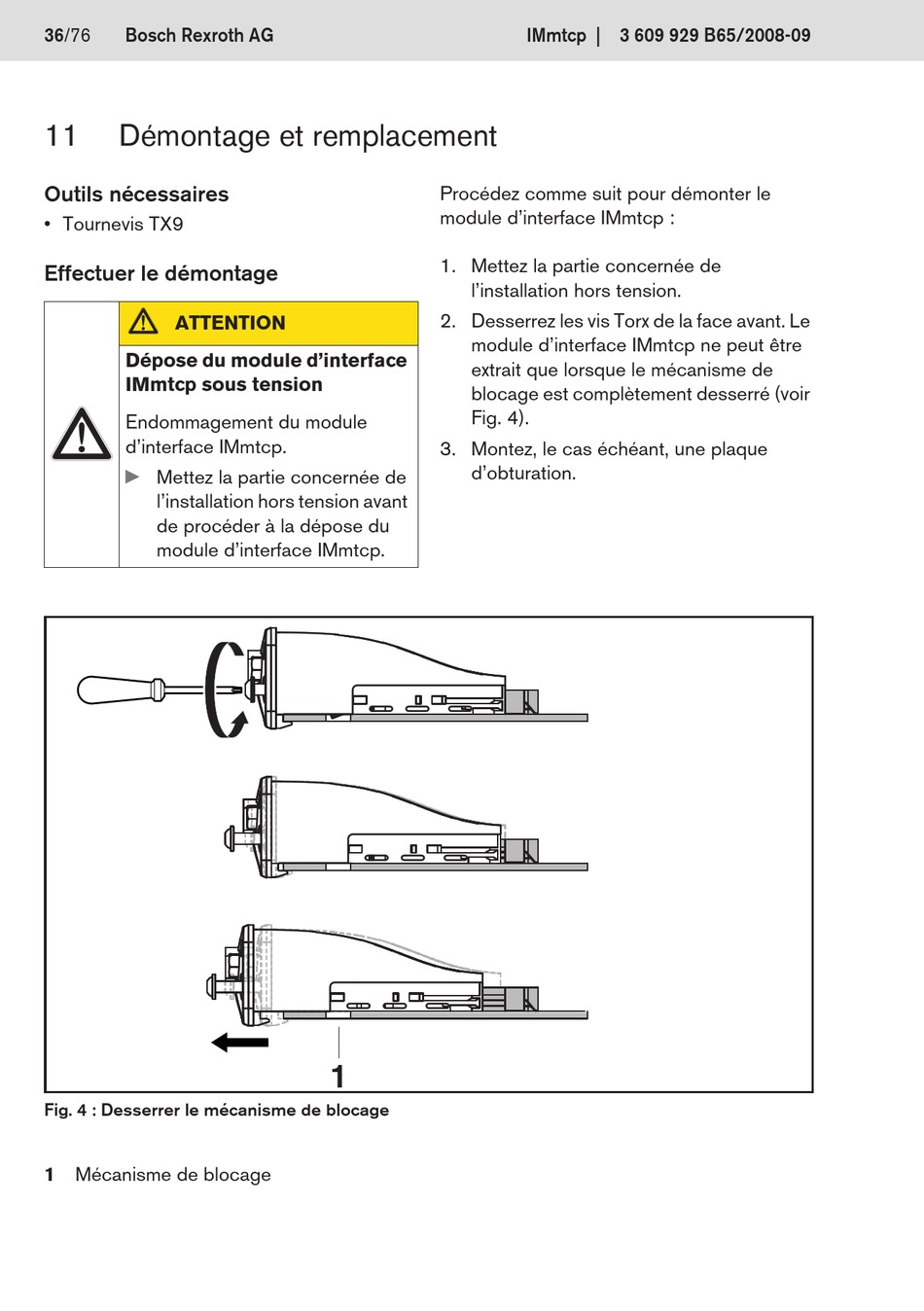

Fig. 4 : Desserrer le mécanisme de blocage
1 Mécanisme de blocage
Procédez comme suit pour démonter le
module d'interface IMmtcp :
1. Mettez la partie concernée de
l'installation hors tension.
2. Desserrez les vis Torx de la face avant. Le
module d'interface IMmtcp ne peut être
extrait que lorsque le mécanisme de
blocage est complètement desserré (voir
Fig. 4).
3. Montez, le cas échéant, une plaque
d'obturation.
1
IMmtcp | 3 609 929 B65/2008-09
