3 609 929 B65/2008-09 | IMmtcp
Gerätebeschreibung
Es werden Übertragungsraten von 10 MBit/s
oder 100 MBit/s unterstützt.
1 2
NS

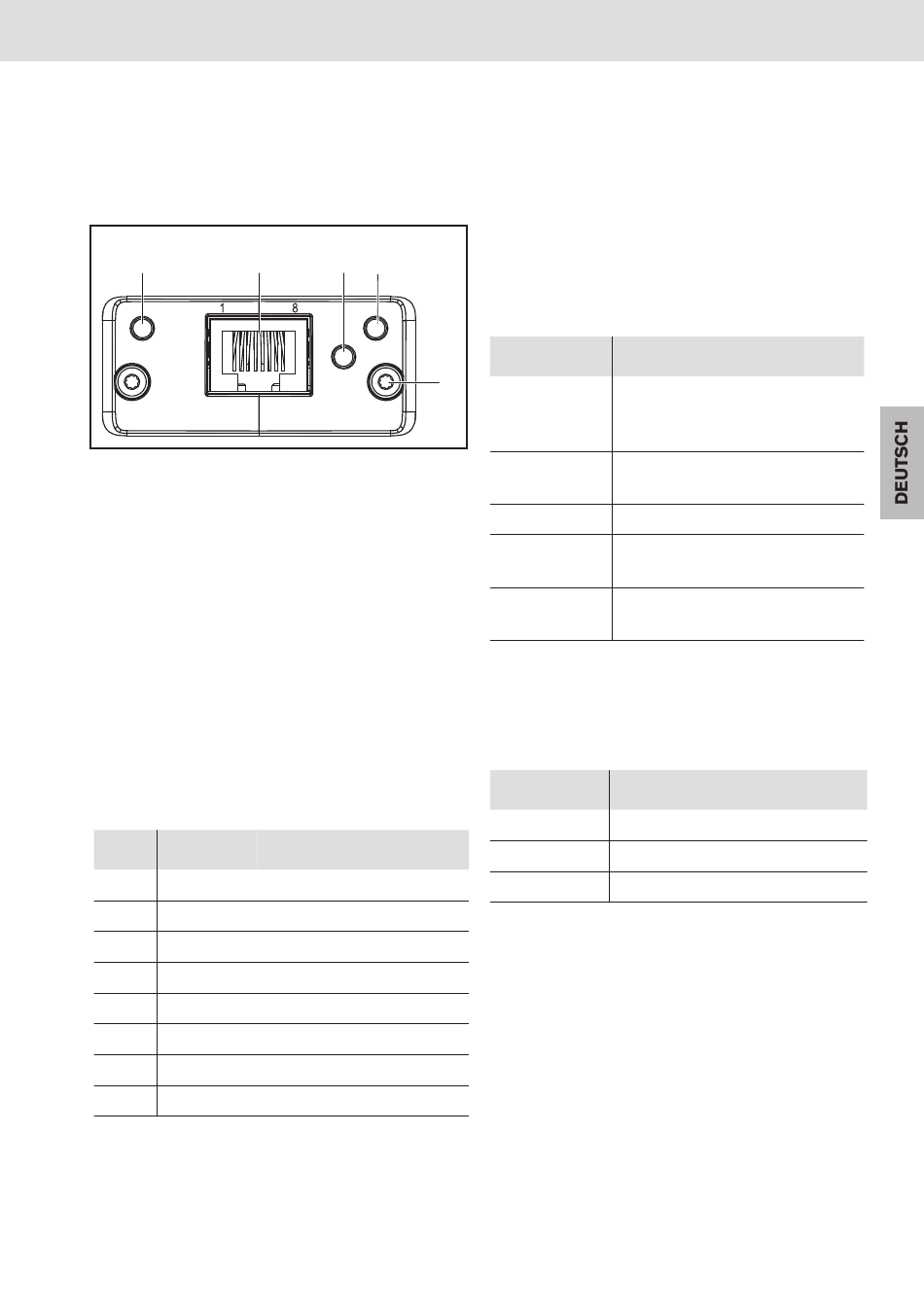

Abb. 1: Schnittstellenmodul IMmtcp,
Frontansicht (Buchse)
1 LED NS (Network Status)
2 Modbus-Schnittstelle
3 LED LINK (Verbindung/Aktivität)
4 LED MS (Modul Status)
5 Schrauben
Anschlussbelegung der Schnittstelle
Die Schnittstelle ist als 8-polige RJ45-
Buchse ausgelegt.
Tabelle 1
Pin Signal Beschreibung/Funktion
1 Transmit + Modbus Sendeleitung
2 Transmit – Modbus Sendeleitung
3 Receive + Modbus Empfangsleitung
4 NC
5 NC
6 Receive – Modbus Empfangsleitung
7 NC
8 NC
Geeignete Anschlussstecker
Verwenden Sie Anschluss-Stecker gemäß
Norm IEC 61158.
Anzeigeelemente
Die LED NS zeigt den Zustand des Modbus-
3 4
ses an.
Tabelle 2 NS
MS
5
LINK
Die LED LINK zeigt die Verbindung bzw.
Aktivität über das Modbus-Netzwerk an.
Tabelle 3 LINK
Bosch Rexroth AG
LED-Anzeige Bedeutung
Aus keine Spannung, nicht initiali-
siert oder falsche/fehlende
IP-Adresse
grün Modul ist aktiv oder im Ruhezu-
stand
blinkend grün auf Verbindungsaufbau wartend
rot doppelte IP-Adresse oder
blockierender Fehler
blinkend rot Time-Out eines aktiven Prozes-
ses erreicht
LED-Anzeige Bedeutung
Aus keine Verbindung, keine Aktivität
grün Verbindung hergestellt
flackernd grün Verbindung hergestellt, Aktivität
7/76
