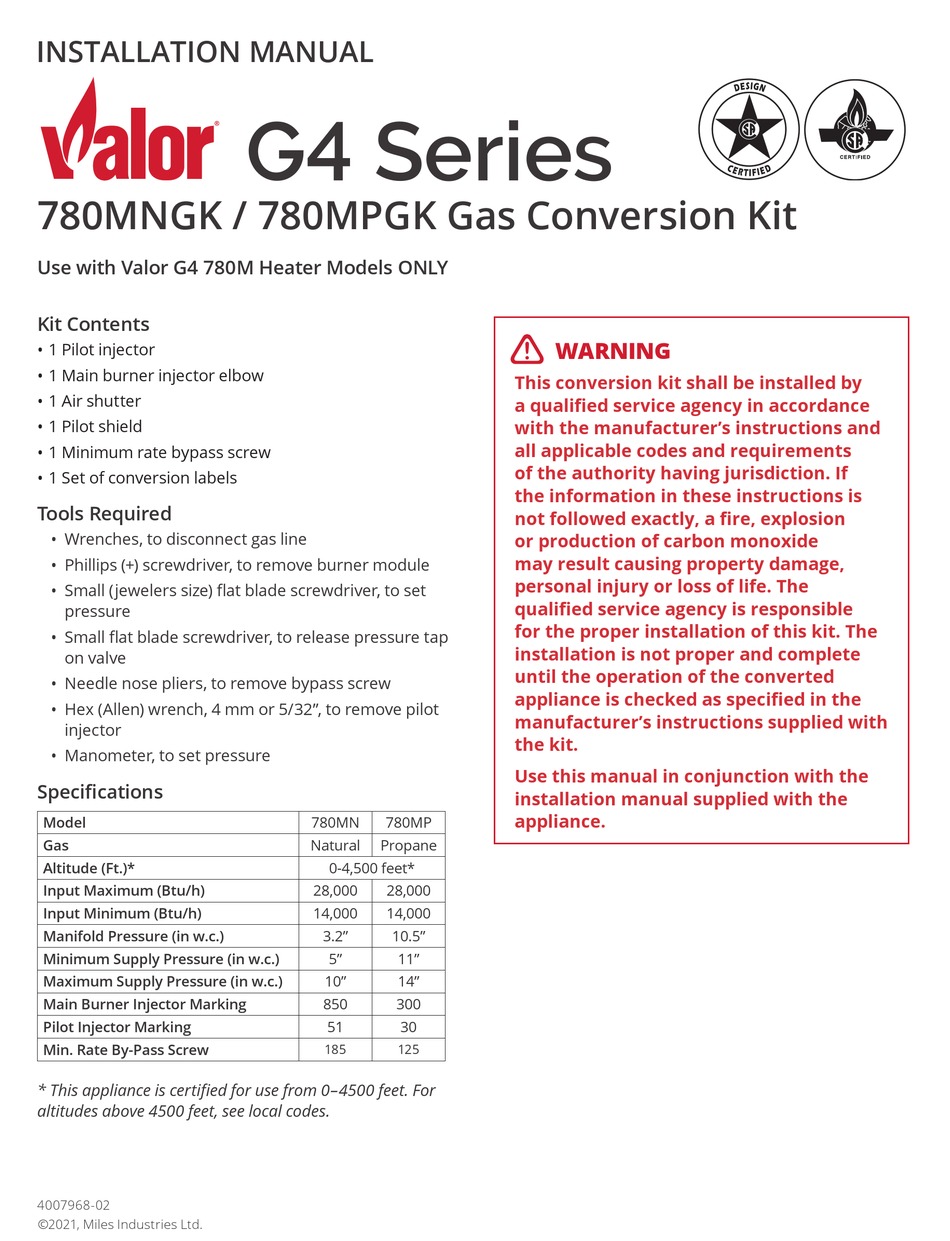

INSTALLATION MANUAL
780MNGK / 780MPGK Gas Conversion Kit
Use with Valor G4 780M Heater Models ONLY
Kit Contents
• 1 Pilot injector
• 1 Main burner injector elbow
• 1 Air shutter
• 1 Pilot shield
• 1 Minimum rate bypass screw
• 1 Set of conversion labels
Tools Required
• Wrenches, to disconnect gas line
• Phillips (+) screwdriver, to remove burner module
• Small (jewelers size) fl at blade screwdriver, to set
pressure
• Small fl at blade screwdriver, to release pressure tap
on valve
• Needle nose pliers, to remove bypass screw
• Hex (Allen) wrench, 4 mm or 5/32", to remove pilot
injector
• Manometer, to set pressure
Specifi cations
Model
Gas
Altitude (Ft.)*
Input Maximum (Btu/h)
Input Minimum (Btu/h)
Manifold Pressure (in w.c.)
Minimum Supply Pressure (in w.c.)
Maximum Supply Pressure (in w.c.)
Main Burner Injector Marking
Pilot Injector Marking
Min. Rate By-Pass Screw
* This appliance is certifi ed for use from 0–4500 feet. For
altitudes above 4500 feet, see local codes.
4007968-02
©2021, Miles Industries Ltd.
G4 Series
780MN
780MP
Natural
Propane
0-4,500 feet*
28,000
28,000
14,000
14,000
3.2"
10.5"
5"
11"
10"
14"
850
300
51
30
185
125
WARNING
This conversion kit shall be installed by
a qualifi ed service agency in accordance
with the manufacturer's instructions and
all applicable codes and requirements
of the authority having jurisdiction. If
the information in these instructions is
not followed exactly, a fi re, explosion
or production of carbon monoxide
may result causing property damage,
personal injury or loss of life. The
qualifi ed service agency is responsible
for the proper installation of this kit. The
installation is not proper and complete
until the operation of the converted
appliance is checked as specifi ed in the
manufacturer's instructions supplied with
the kit.
Use this manual in conjunction with the
installation manual supplied with the
appliance.
Advertisement
Related Manuals for Valor G4 780MNGK
Summary of Contents for Valor G4 780MNGK
- Page 1 INSTALLATION MANUAL G4 Series 780MNGK / 780MPGK Gas Conversion Kit Use with Valor G4 780M Heater Models ONLY Kit Contents WARNING • 1 Pilot injector • 1 Main burner injector elbow This conversion kit shall be installed by • 1 Air shutter a qualifi...
-
Page 2: Prepare The Appliance
General Notes Regarding Conversion 5. Remove left shroud (2 screws). The conversion may be done before or after the appliance is installed into the cavity. However, if the unit has been installed, it must be removed from the cavity (see below). Also, the gas must be connected to set the manifold pressure. - Page 3 Replace Burner Injector 7. Replace the burner. The stem on the end of the air shutter must mate with the vertical slot in the link 1. Undo burner supports (4 screws). bracket. No nut is required. 8. Connect the fuel supply line and tighten the nut. The 2.
- Page 4 Test Air Shutter Movement 5. Refi t the pilot hood by pushing down on it, mat- Locate the air shutter lever on the left of the module ing its notch and key at the plate under the receiver. Pull and push it to ensure it is base.
- Page 5 Replace the Minimum Rate Bypass Screw Set the Manifold Pressure 1. Locate and remove the bypass screw from the valve 1. Fit a manometer to the manifold pressure test tap and discard (this screw may be covered by a stick- on the valve—see fi...
-
Page 6: Adjust The Air Shutter
Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication. Designed and Manufactured by / for Miles Industries Ltd. 190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1 Tel. 604-984-3496 Fax 604-984-0246 www.valorfi replaces.com... -
Page 7: Guide D'installation
GUIDE D’INSTALLATION Série G4 Trousse de conversion de gaz 780MNGK / 780MPGK Utilisez avec les foyers Valor G4 780M SEULEMENT Contenu du kit AVERTISSEMENT • 1 Injecteur de veilleuse • 1 Injecteur coude du brûleur Ce kit de conversion doit être installé par une agence de service qualifi... - Page 8 À propos de la conversion 5. Enlevez le support de devanture/bordure gauche (2 vis). La conversion d’un gaz à l’autre peut être faite avant ou après l’installation de l’appareil dans la cavité. Cependant, si l’appareil a déjà été installé, il devra être sorti de la cavité...
- Page 9 Remplacez l’injecteur du brûleur l’injecteur au brûleur aussi serré que possible sans toutefois trop serrer. Orientez l’injecteur pour qu’il 1. Enlevez les vis retenant le brûleur à sa plaque (4 vis). soit aligné à la conduite de gaz. 7. Replacez le brûleur. La tige sur l’obturateur doit être insérée dans la fente du support de liaison..
- Page 10 Vérifi ez le mouvement de l’obturateur 5. Réinstallez le capuchon de la veilleuse, alignant la Repérez le levier de l’obturateur à gauche de la plaque fente du capuchon à la clé du brûleur sous le récepteur. Poussez et tirez le levier dans sa base et en pous- pour vous assurer qu’il bouge librement.
- Page 11 Remplacez la vis d’indice minimum Réglez et vérifi ez la pression d’admission 1. Repérez et enlevez la vis d’indice minimum de la 1. Fixez un manomètre à la connexion de vérifi cation soupape. La vis est maintenue en place par un joint de pression d’admission sur la soupape—voir torique de caoutchouc.
- Page 12 Réassemblez le foyer Apposez les étiquettes de conversion Si l’appareil était déjà installé, replacez les pièces 1. Complétez les informations requises sur l’étiquette enlevées pour la préparation de la conversion de gaz. “Cet appareil a été converti le ... par ...” Consultez le Guide d’installation du foyer pour tous les 2.
