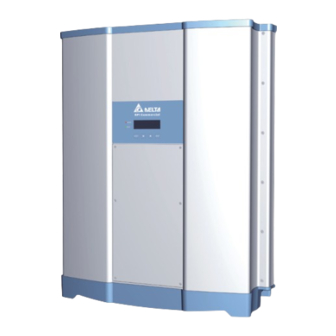

Summary of Contents for Delta RPI Series
- Page 1 The power behind competitiveness Grid-tie Transformerless Solar Inverter RPI M50A _12s Operation and Installation Manual English 简体中文 繁體中文 www.deltaww.com...
-
Page 3: Table Of Contents
Table of Contents ........1 General Information ....... . . ... - Page 4 ...... 5.2.8 Active / Reactive power ........ ...
- Page 5 Figure ......Figure 1-1 : Solar system operation illustration ....... . . Figure 2-1 : Unpack the inverter .
- Page 6 ........Figure 5-15 : EPO page .
- Page 7 Table ....... . . Table 2-1 : Packing list of M50A .
- Page 8 Safety Instructions This manual uses the following instructions for conveying important safety related information. CAUTION ! - Machine and equipment damage may occur if this hazardous situation is not avoided. WARNING ! - Death and serious injury may occur if this hazardous situation is not avoided. - Repair work on the device should ONLY be carried out by the manufacturer.
-
Page 9: 1 General Information
General Information 1 General Information 1.1 About this Manual This manual is to provide the explanation and procedures for installing, operating, maintaining, and troubleshooting of RPI M50A solar inverters. 1.2 Product Description This device is a 3-phase grid-tied solar inverter which does not support off-grid functionality. -
Page 10: 2 Product Overview
Product Overview 2 Product Overview 2.1 Unpack the Inverter The unpacking procedure of RPI M50A is shown as Figure 2-1. Figure 2-1 : Unpack the inverter 2.2 Checking Unit and Accessories Unforeseeable events causing damage or movement may occur during shipment. Please check following items upon receiving your inverter. - Page 11 ⑥ Figure 2-2 : Packing list of M50A RPI M50A Object Description PV Inverter 1 pc RPI series solar inverter The Instruction to provide the information of safety, User Manual 1 pc Installation, specification, etc. AC Plug 1 pc Connector for AC connection...
-
Page 12: Product Label
Product Overview 2.3 Product Label Please refer to Figure 2-3 for the location of product label. You can identify the model number and the specifications by the information on the label. For more detail information, please see the Table 2-2. Model Name Part Number Internal Fuse... -
Page 13: Exterior Objects
Product Overview 2.4 Exterior Objects The Inverter’s exterior objects are shown in Figure 2-4. The detailed input / output interfaces illustration is shown in Figure 2-5. Air inlet Display SUB-1G (optional) Input/Output Interfaces Label Figure 2-4 : Inverter’s exterior objects String10 String1 String2... -
Page 14: 3 Installation
Installation 3 Installation CAUTION ! - The unit should not be installed in direct sunlight. WARNING ! - Do not install the unit near or on flammable surfaces. - Please mount the unit tightly on a solid / smooth surface. This unit is designed to be wall-mounted. - Page 15 CAUTION ! Protection cover To avoid malfunction of inverter caused by extreme weather (ex: snow, hail…etc) or non-proper installation/ maintenance, an additional protection cover is strongly recommended to be installed by Delta. For more details, please contact local service team.
- Page 16 Installation Wall M6 Screw *6 192.8 97.8 129° M6 Screw *6 Figure 3-3 : Screw the mounting bracket Figure 3-4 : Attach to the bracket and fasten with screws...
- Page 17 Installation CAUTION ! - The bracket supplied with the unit is specially designed and should be the only mounting device used for the unit. - It is recommended to install the inverter in a suitable location which offers non-obscured and safe access, in turn ensuring easy access for service and maintenance.
-
Page 18: 4 Wiring
Wiring 4 Wiring WARNING：SHOCK HAZARD! - Whenever a PV array is exposed to sunlight, a shock hazard may exist due to output wires or exposed terminals. To reduce the risk of shock during installation, cover the array with an opaque (dark) material and ensure that the Disconnect Device in the inverter is set to OFF before commencing any wiring. - Page 19 Wiring AC Wiring DC Wiring Must be Separate PV strings Communication Wiring RPI M50A * RPI M50A can support 3P3W system. Figure 4-1 : Floating string with separate connection...
- Page 20 Wiring Note for Field Wiring Due to the limitation of physical wire also the DC connector used in the inverter, the absolute maximum current of each DC connector should be always observed as following table to keep fire risk away. Note that, the following value is provided to identified and checked the justification for field wiring instead of the DC current rating of inverter.
-
Page 21: Ac Grid Connection: 3-Phase+Pe Or 3-Phase+N+Pe
Wiring 4.2 AC Grid Connection: 3-Phase+PE or 3-Phase+N+PE WARNING ! - Before commencing AC wiring, please ensure AC breaker is switched off. 4.2.1 Required Protective Devices and Cable Cross-sections It is recommended to install an upstream circuit breaker between AC side and inverter side for over current protection. - Page 22 Wiring ！ CAUTION Machine and equipment damage may occur. - Make sure to choose proper size for AC cable. - Failed to follow these instructions may cause AC plug damage. - AC plug’s installation must meets the local electrical code. - If there is any conflict between installation instruction and electrical code, please follow the electrical code.
- Page 23 Wiring For Cu AC wires: Delta recommends the AC cables used should be flexible unarmored multi-strand and with suitable ampacity. For Al AC wires: To make sure good conductivity, bi-metal sleeves must be used in conjunction with aluminum wires. (Shown as Figure 4-4)
- Page 24 Wiring Settle the AC Plug according to the process from P.25 and P.26. This AC Plug can accommodate either positive or negative phase of wire. In other words, the sequence of L1, L2, L3 can be adjusted arbitrarily. According to the diameter of the cable, choose the combination of rubber ring(D1 or D1+D2 or D1+D2+D3) then tighten by the torque suggested by below table.
- Page 25 Wiring 1.The packing has the parts of AC Plug, please follow the step to assemble the AC plug first. The fastening torque range is 55kgf-cm~75kgf-cm. 2. Fix Part A of the AC plug, then turn 3. Fix Part B ,then turn part D to separate part B to separate Part A and B.
- Page 26 Wiring 5. Insert the internal wire into the Part A by using Allen wrench (Φ3mm) to fix the internal wire. (torque 3N・ m) 6. Fix Part A of the AC plug, then turn part B to assemble Part A to B. In the meantime, hold the cable when tighten the part B.
-
Page 27: Permitted Earthing Systems
Wiring After wiring, installer should choose the AC connection type on the control panel. About setting, please refer to 5.2.7 Install Settings. The AC voltage should be as followings: 3P3W 3P4W L1-L2: 400 Vac ± 20% L1-N: 230 Vac ± 20% L1-L3: 400 Vac ±... -
Page 28: Dc Connection From Pv Array
Wiring 4.3 DC Connection from PV Array WARNING ! - When undertaking DC wiring, please ensure the correct polarities are connected. - When undertaking DC wiring please ensures that the power switch on the PV array is OFF. CAUTION ! - The connection number of PV Array, open circuit voltage and power of all strings in DC1 must be coherent. -
Page 29: Communication Module Connections
Wiring 4.4 Communication Module Connections Please refer to Figure 4-7 for the Communication Module illustration. The module provides VCC, RS-485, dry contact, EPO, and Digital Input terminals for different use. ** Please use cable with outer diameter lie between 20 AWG (0.5mm²) to secure the space IP65. -
Page 30: Connection
Wiring 4.4.1 RS-485 Connection The pin definition of RS-485 is shown in Table 4-7. Different RS-485 connection needs different set up of the terminal resistor. • When single inverter is installed, the terminal resistor on its communication module should be switched ON. •... -
Page 31: Epo Functions & Digital Input
Wiring Switch 1 Terminal Resistor ON Terminal Resistor OFF Table 4-8 : Terminal resister setting 4.4.2 EPO Functions & Digital Input Communication Module has 1 set of emergency power off function (EPO). Users can customize EPO function in Install Settings page. Please refer to section 5.2.7.6 EPO. - Page 32 Wiring EPO and digital input function can be parallel connection in multi-inverter operation, refer to Figure 4-10 for the connection. EPO Button (VCC) K0 (EPO) K1 (0% Power) K2 (30% Power) INV_1 K3 (60% Power) K4 (100% Power) (VCC) K0 (EPO) K1 (0% Power) K2 (30% Power) INV_2...
-
Page 33: Dry Contact Connection
Wiring 4.4.3 Dry Contact Connection RPI M50A provide 2 sets of Dry Contact. The function can be customized by users, please refer to section 5.2.7.5 Dry Contact. The dry contact port can withstand with 250Vac/28Vdc/9A, and suitable electric wire is 20 AWG (0.5mm²). Dry Contact A Dry Contact B Figure 4-11 : Dry contact port &... -
Page 34: 5 Turn On Pv Inverter
Turn On PV Inverter 5 Turn On PV Inverter WARNING：BURN HAZARD! - The enclosure temperature may exceed 70°C while inverter is operation. A dangerous burn hazard is present in this situation. 5.1 LCD Flow Chart RPI M50A include a 4x20 character type LCD display and 2 LED lights to indicate inverter’s status. -
Page 35: First Startup
AU/NZ PL 4.99k EXIT EXIT Are you sure to Are you sure to set set country : ID: 001 Yes / ►No Yes / ►No EXIT ►Delta/Solivia prot. Sunspec prot. Figure 5-2 : Country ,language and ID settings for first startup... -
Page 36: Home Page
Turn On PV Inverter 5.2.1 Home Page When inverter is operating normally, the LCD will display the homepage as shown in Figure 5-3, user can get the information about output power, inverter status, E-today, date and time. Pressing any key in home page can users enter the main menu. Press EXIT at main menu or wait 5 minutes without any operation, the display will return to homepage. -
Page 37: Energy Log
Turn On PV Inverter 5.2.3 Energy Log User can view the inverter’s life energy and life runtime via Energy Log page. ► Life Energy Life Energy Meter Day Energy E-Total: 0kWh Energy Log ► Month Energy Runtime: 0Hrs Event Log Inverter Info. -
Page 38: Inverter Information
Turn On PV Inverter 5.2.5 Inverter Information This page can helps user to recognize the inverter. First section displays serial number, installation date, ID, and firmware version. Another 3 sections displays the settings of inverter functions. For more information about these settings, please refer to 5.2.7 Install Settings, 5.2.8 Active/Reactive power, and 5.2.9 FRT (Fault ride through). -
Page 39: General Settings
21.JUN 2013 13:50 Language ► 9600 Date and Time 19200 Baud Rate 38400 ► Protocol EXIT Language ► Delta/Solivia prot. Date and Time Sunspec prot. Baud Rate ► Protocol EXIT Test Menu ► Fan Test ► Fan Test ON / OFF ►... -
Page 40: Install Settings
Turn On PV Inverter 5.2.7 Install Settings CAUTION ! - The settings in Install Settings page can only be adjusted by qualified installers or engineers. Changing these settings may result in damage to the inverter and other equipment. To enter Install Settings page, users have to enter correct password. There are 3 sets of password with different permissions: user level, installer level, and manufacturer level. -
Page 41: Insulation
Turn On PV Inverter 5.2.7.2 Insulation Before connecting to grid, inverter will measure the impedance between the PV array and PE first. M50A models provide 4 types of impedance measurement methods (ON, Plus Grounded, Minus Grounded, and OFF) and 2 impedance limits. -
Page 42: Grid Settings
Turn On PV Inverter 5.2.7.4 Grid Settings Grid settings page includes the voltage and frequency protection points. These protection points are linked to electricity regulations. If there is no any special requirement, please do not change any grid settings. Inverter ID: 002 ►... -
Page 43: Dry Contact
Turn On PV Inverter 5.2.7.5 Dry Contact Users can choose the trigger condition of dry contact. There are 8 options in the setting page: Disable, On Grid, Fan Fail, Insulation, Alarm, Error, Fault, and Warning. Please refer to Table 5-2 for more details about these options. Setting Dry Contact Trigger Timing Disable... -
Page 44: Epo
Turn On PV Inverter 5.2.7.6 EPO EPO function has 2 detection methods: Normal Open and Normal Close. Normal Open means EPO pins are usually open-circuited. When these two pins are short-circuited, inverter will shut down immediately. Normal Close is contrary to Normal Open. Please choose an appropriate detection method according to your needs. -
Page 45: Active / Reactive Power
Turn On PV Inverter 5.2.8 Active / Reactive power A password is required to enter Active / Reactive Power page. This page includes two kinds of function: active power control and reactive power control. In active power control function, there are 3 control modes: Power Limit, Power vs. -
Page 46: P(V)
Turn On PV Inverter Others Germany MV & Italy Gradient Gradient ( Hz ) ( Hz ) start = recovery protection protection recovery start Figure 5-21 : Power vs Frequency parameters 5.2.8.3 P(V) When grid voltage rises up to a lock-in voltage(V lock-in) and inverter’s present output power is greater than lock-in power(P lock-in), inverter will reduce the output power and keep it at a certain value(P lock-out) until grid voltage drop back to lock-out voltage(V lock-out) and passing a certain time(T recovery). -
Page 47: Constant Cosphi
Turn On PV Inverter 5.2.8.4 Constant cosphi Inverter can feed in a fixed reactive power to grid. Users can set the power factor(cosphi) in Constant cosphi page. ► Constant cosphi Mode ► Cosphi (P) cosphi Ind 1.000 Constant Q Q(V) EXIT Figure 5-23 : Constant cosphi page 5.2.8.5 Cosphi (P) -
Page 48: Constant Q
Turn On PV Inverter 5.2.8.6 Constant Q Like Constant cosphi function, users can assign a percentage of reactive power in Constant Q page. Constant cosphi Mode ► Cosphi (P) Fix Q Ind 90% ► Constant Q Q(V) EXIT Figure 5-26 : Constant Q parameters 5.2.8.7 Q(V) Q(V) is a control mode that inverter will provide reactive power according to grid voltage. -
Page 49: Q Setting 24／7
Turn On PV Inverter ／ 5.2.9 Q setting ／ In “Q setting ”, there are 4 modes: Q setting point, Q(P), Q(V), Q(T), ／ with the “Q setting ” control mode, the inverter remains connected to the grid during night time and provide the reactive power. If the inverter disconnected from grid at night time, it can only restart when there is enough PV power at DC input of the inverter. -
Page 50: Q(V)
Turn On PV Inverter 5.2.9.3 Q(V) Q(V) is a function that inverter will provide reactive power according to grid voltage. The setting procedure is same as 5.2.8.7 5.2.9.4 Q(T) In Q(T) function users can scheduled the feed in reactive power by external monitoring system. -
Page 51: 6 Maintenance
Maintenance 6 Maintenance Please check the unit regularly. If there are any impaired or loose parts, please contact your solar installer. Ensure that there are no foreign objects in the path of the heat outlet. WARNING ! - Before any maintenance, please switch AC and DC power off to avoid risk of electronic shock even if manual switching turn off. - Page 52 Maintenance Reassemble Reassemble Reassemble Reassemble Remove Remove Remove Remove Reassemble Reassemble Reassemble Reassemble Remove Remove Remove Remove Reassemble Reassemble Reassemble Reassemble Remove Remove Remove Remove Figure 6-1 : Remove / Reassemble front cover Figure 6-2 : Recognize the connectors...
- Page 53 Maintenance * Screw torque required for assembling: 8 Kgf-cm (0.8N-m) Figure 6-3 : Loosen the 6 screws Figure 6-4 : Pull out the SPD unit...
-
Page 54: Replace Internal String Fuse
Maintenance 6.2 Replace Internal String Fuse RPI M50A model have internal string fuse in each Positive and Negative DC connector. The specifications of these fuses are revealed as below. Item : String Fuse (source 1) Item : String Fuse (source 2) Part number : 0SPF015.T Part number : 10GPV15U0 Rate amp : 15 A... -
Page 55: Clean Fan
Maintenance Figure 6-6 : Replace the fuse 6.3 Clean Fan Loosen the 4 screws shown in Figure 6-7. Once the screws are loose, pulling the fan bracket out will expose the connectors. Each fan has one wire connected. * Screw torque required for assembling: 10 Kgf-cm (1N-m) Figure 6-7 : Disassembling fan panel... -
Page 56: Replace Fan
Maintenance 6.4 Replace Fans In the event that a fan needs to be replaced, user should disassemble the 4 pcs screws around the fans and disconnect the connector right behind the fan bracket. Then replace new fan and reassemble the 4pcs screws. * Screw torque required for assembling: 8 Kgf-cm (0.8N-m) Figure 6-8 : Removal of a fan 6.5 Clean Air Inlets... -
Page 57: 7 Error Message And Trouble Shooting
Error message and Trouble Shooting 7 Error message and Trouble Shooting ERROR Message Possible cause Action 1. Check the utility frequency on the 1. Actual utility frequency is over AC Freq inverter terminal the OFR setting High 2. Check country setting 2. - Page 58 Error message and Trouble Shooting ERROR Message Possible cause Action 1. PV array insulation fault 1. Check the insulation of Solar inputs 2. Large PV array capacitance 2. Check the capacitance, dry PV panel Insulation between Plus to Ground or if necessary (E34) Minus to Ground or both.
- Page 59 Error message and Trouble Shooting FAULT Message Possible cause Action 1. Check the utility waveform. Grid connection of inverter need to be Injection 1. Utility waveform is abnormal far away from non-linear load if necessary (F01, F02, 2. Detection circuit malfunction 2.
- Page 60 Error message and Trouble Shooting FAULT Message Possible cause Action 1. Check the input voltage, must >150Vdc 1. Insufficient input power HW DSP 2. Check the auxiliary circuitry inside the 2. Auxiliary power circuitry ADC2 inverter malfunction (F16) 3. Check the detection circuit inside the 3.
- Page 61 Error message and Trouble Shooting FAULT Message Possible cause Action 1. Power line is disconnected 1. Check the power lines inside the inverter inside the inverter HW Con. Fail 2. Check the current feedback circuit inside 2. Current feedback circuit is (F26) the inverter defective...
- Page 62 Error message and Trouble Shooting FAULT Message Possible cause Action 1. Check the connection of CNP4 to CNM4 1. Test current loop is broken HW CT B Fail 2. Replace CTP4 with new one 2. CTP4 is defective (F43) 3. Check the detection circuit inside the 3.
-
Page 63: 8 De-Commissioning
De-Commissioning 8 De-Commissioning If it is necessary to put the device out of operation for maintenance and/or storage, please follow the instructions below. WARNING ! To avoid injuries, please follow the procedures: - Switch off Manual Switch to shut down the inverter. - Switch off AC circuit breaker to disconnect with electricity grid. -
Page 64: 9 Technical Data
Technical Data 9 Technical Data Model RPI M50A GENERAL Enclosure Powder coated aluminum -25~60℃, full power up to 40℃ Full power up to 50°C @VDC 600V, COSØ=1 Operating temperature (Please refer to Figure 9-1 to 9-3.) Operating Altitude 2000m Relative humidity 0% –... - Page 65 Technical Data Model RPI M50A MPP range (rated power) Balanced inputs (50/50) 520-800Vdc 700-800Vdc Maximum unbalanced inputs 350-800Vdc Number of inputs 12 pairs MC4 Rated current 50A * 2 Maximum short circuit current per MPPT (Isc) (Each String 12A) String fuse protection Type II, Replaceable Surge protection device EN 50539-11, IEC 61643-11...
- Page 66 Technical Data Model RPI M50A SYSTEM INFORMATION / COMMUNICATION Black-on-white character type LCD display User interface Real time clock 30 events record External communication 2 RS-485 connections REGULATIONS & DIRECTIVES CE conformity VDE0126-1-1 VDE-AR-N 4105 BDEW,UK G59/3 Grid interface UTE C15-712 NB/T 32004 Emission EN 61000-6-3...
- Page 67 Technical Data Efficiency of M50A Output voltage at 400Vac Efficiency(%) Pn=50kW 100% 520V 600V 800V 100% 110% Output Power (%) Figure 9-1 : M50A Efficiency Curve...
- Page 68 Technical Data Temperature Derating RPI M50A P/Pn* Cos(Ф) =1.0 *Pn=50kW 115% 110% 105% 100% 520Vdc 600Vdc 800Vdc ℃ Ambient Temperature Figure 9-2 : M50A Thermal Derating Curve (cosφ=1.0)
- Page 69 Technical Data Temperature Derating RPI M50A P/Pn* Cos(Ф) =0.95 *Pn=50kW 115% 110% 105% 100% S(520Vdc) P(520Vdc) S(600Vdc) P(600Vdc) S(800Vdc) P(800Vdc) ℃ Ambient Temperature Figure 9-3 : M50A Thermal Derating Curve (cosφ=0.95)
- Page 70 Technical Data Temperature Derating RPI M50A Cos(Ф) =0.9 P/Pn* *Pn=50kW 115% 110% 105% 100% S (520Vdc) P(520Vdc) S(600Vdc) P (600Vdc) S(800Vdc) P (800Vdc) ℃ Ambien Temperature Figure 9-4 : M50A Thermal Derating Curve (cosφ=0.9)
- Page 71 Technical Data Input Voltage Derating RPI M50A P/Pn* *Pn=50kW AMB 25°C 110% AMB 40°C 100% AMB 45°C AMB 50°C AMB 55°C 1000 Input Voltage Figure 9-5 : M50A Input Voltage Derating Curve (cosφ=1.0)
-
Page 72: Appendix
Appendix A: I-V curve limitation Appendix Appendix A: I-V curve limitation Based on operational safety of the fuse, the configuration of the solar panels maximum power can not exceed this I-V curve. If the user uses an external fuse, the user shall ensure that the fuse at 1000Vdc above fusing characteristics. -
Page 73: Appendix B: Assembly Note
Appendix B: Assembly Note Appendix B: Assembly Note ① ② ⑤ ③ ④ ④ ③ Location Screw torque Front cover 10 Kgf-cm (1N-m) Air inlet 8 Kgf-cm (0.8N-m) Fan panel 8 Kgf-cm (0.8N-m) Fans 8 Kgf-cm (0.8N-m) SPD board 8 Kgf-cm (0.8N-m) Appendix B-1 : Assembly Note-1... - Page 74 Appendix B: Assembly Note ② ① ⑤ Dry Contact ③ ⑥ RS-485 PV-KBT 4/6 Ⅱ PV-KST 4/6 Ⅱ ④ NO Location Screw torque Conductor cross-section AC wire 30.6 Kgf-cm (3N-m) 2~1AWG (25~38mm²) AC plug 60 ~ 80 kgf-cm (5.9 ~ 7.8N-m) D1: 66 ~ 204 Kgf-cm (6.5 ~ 20N-m) D2: 112 ~ 173 Kgf-cm (11 ~ 17N-m) Rubber rings...
- Page 75 The power behind competitiveness 三相并网型逆变器 RPI M50A _12s 操作手冊 English 简体中文 繁體中文 www.deltaww.com...
- Page 76 Table of Contents ..........1 信息...
- Page 77 ...... 5.2.8 Active / Reactive power ........ ...
- Page 78 Figure ....... . . 图1-1 : 太阳能逆变器使用说明 ......... . 图2-1 : 开箱...
- Page 79 ........图5-15 : EPO页面 .
- Page 80 Table ........表2-1 : M50A内容物清单 .
- Page 81 安全规范 本手册提供使用者以下几种常见安全规范: 注 意！ - 如若不遵守此规范则可能导致机器设备的损毁。 警 告！ - 如若不遵守此规范则可能会导致人员的伤亡, 本机任何维修动作只能由制造商进行。 危 险！ - 如若不遵守此规范则将会导致人员的伤亡, 为了避免触电, 请勿私自打开本逆变器外壳。 高温危险！ - 机器正常操作时表面温度可能会有烫伤的危险请勿碰触。...
-
Page 82: 1 信息
信息 1 信息 1.1 关于此手册 本手册将提供产品之电器规格、安装步骤以及相关设定等信息，本手册适用机型 为RPI M50A。 1.2 产品说明 本产品为三相非隔离、市电并联型之太阳能逆变器(solar inverter)。 太阳光能量经由太阳能板(PV array)转换成可运用之直流电后，再由逆变器转换 成三相电流输出与市电并联，不支持独立运转(stand alone)。 太阳能逆变器工作方式如图1-1, 将太阳能板的直流电源转换成三相交流电源输出 至市电, 达到节能省电的目的。 PV Array Solar Inverter Electrical Grid AC Distribution 3 phase, N, PE Surge arrestor AC breaker 图1-1 : 太阳能逆变器使用说明 1.3 其他信息 如果想获得RPI M50A更详细之信息或其它相关产品信息, 可链接至以下网站：http://www.deltaww.com... -
Page 83: 2 产品概观
产品概观 2 产品概观 2.1 逆变器开箱 RPI M50A之开箱步骤请参考图2-1。 图2-1 : 开箱 2.2 检查内容物 由于逆变器于运送过程中, 有可能遭遇任何无法预估的状况, 因此建议您按照以下 项目逐项检查： • 检查外包装箱是否有损坏或破损的现象。 • 检查各项配件是否齐全。详细的配件信息请参考图 2-2 与表 2-1。 • 检查外箱之机子型号、序号与包装内机子之型号、序号是否相符。 当您发现包装内、外部有任何损毁的情况或是附件有短缺、损毁，请立即联系您 的逆变器供货商。... -
Page 84: 图2-2 : M50A内容物清单
产品概观 ① ② ③ ④ ⑤ ⑥ 图2-2 : M50A内容物清单 RPI M50A 物品 数量 说明 太阳能逆变器 1 pc RPI系列太阳能逆变器 使用说明书 1 pc 安全规范、安装步骤、产品规格…等 AC 接头 1 pc AC 连接接头 DC 接头 12 组 DC 连接接头 壁挂板 1 pc 将太阳能逆变器挂于墙上之壁挂板 夹紧圈组 1 组... -
Page 85: 产品卷标
产品概观 2.3 产品卷标 用户可透过产品卷标上的信息得知逆变器之型号，逆变器之型号、规格及序号皆 标示于产品卷标上，关于卷标的位置请参考图 2-3。 型号名称 产品型号 突波保护器 DC保险丝 RPI503M221000 RPI M50A _12s 表2-2 : 产品型号 图2-3 : 产品卷标... -
Page 86: 外观介绍
产品概观 2.4 外观介绍 逆变器外部组件如图2-4所示。详细的输出与输入接口请参考图 2-5。 Air inlet Display SUB-1G (optional) Input/Output Interfaces Label 图2-4 : 外观介绍 String10 String1 String2 String11 String3 String12 String4 String7 String5 String8 String6 String9 Manual AC Connector Fan *5 Communication Switch 380/400Vac, 3Ph -RS-485 *2 -Dry Contact *2 -EPO *1 -Digital Input*6 图2-5 : 输出入接口介绍... -
Page 87: 图3-1 : 壁挂板尺寸
安装 3 安装 注 意 ! - 逆变器不可安装在阳光可直射的地方。 警 告 ! - 请勿将逆变器安装于易燃性物质附近。 - 请将逆变器安装于稳固之墙上。 本逆变器属于壁挂式机种，安装时请以机身垂直地面，AC / DC接头位于机子 正下方之方式壁挂于墙上。勿将机子安装于倾斜之处。 请依照以下步骤将逆变器安装于墙上： 1.使用12颗M6螺丝将壁挂板锁附于墙上。请参考图3-3。 * 至少需锁附上面的6颗螺丝。 2.将逆变器附挂于壁挂板上。 3.使用2颗M6螺丝将逆变器固定于墙上。请参考图3-4。 460.0 400.0 30.0 4-R10.0 12-Φ6.5 105° 31.0 127.7 14.1 82.0 82.0 82.0 82.0 82.0 25.0 图3-1 : 壁挂板尺寸... -
Page 88: 图3-2 : 建议和不建议的安装方式
安装 Recommended Keep >30 cm from floor and Recommended water if installed this way 图3-2 : 建议和不建议的安装方式 注 意 ! 保护盖 为避免由于极端气候(大雪, 冰雹…等)或不恰当的 安装/维运所导致的逆变器故障, 台达强烈建议安 装额外的保护盖, 详细细节请洽当地服务团队。... -
Page 89: 图3-3 : 以螺丝固定壁挂板
安装 Wall M6 Screw *6 192.8 97.8 129° M6 Screw *6 图3-3 : 以螺丝固定壁挂板 图3-4 : 附挂和固定逆变器... -
Page 90: 图3-5 : 适当安装间距
安装 注 意 ! - 壁挂板是专为逆变器设计, 而且是逆变器唯一的安装方式。 - 请安装于安全且空旷之场所，方便保养与检修。 - 此产品运转时其周围需有适当空间，如图3-5所示。 - 请安装于视线可及之高度, 以便观察其运转状态与参数设定。 - 请安装于温度介于-25℃~ 60℃的场所。 > 20 cm > 30 cm > 30 cm > 30 cm > 50 cm 图3-5 : 适当安装间距 图3-6 : 进气方向... -
Page 91: 4 配线
配线 4 配线 警告！电击危险 - 太阳能板曝晒于阳光下即会产生电力，为避免触电危险，配线前请使用 不透明材料覆盖于太阳能板上，并将太阳能板之电源供应开关转至 OFF。 4.1 配线前准备事项 (有DC保险丝之机种) • M50A机种于DC输入端皆有配接15A的DC保险丝。每个输入串之最大输入电流 不可超过10A。 • 不建议用户使用配电箱将太阳能板并联后再分接入机子，此接线方式若阻抗不 均容易造成电流超出保险丝负荷。接线方式请参考图 4-1。 • 即使切断机壳底部的手动开关, 在移除MC4 DC 端子前仍需将AC 与 DC 电源确 实切离, 避免触电。 • 不同的DC配线方式需于逆变器控制面板上设定不同的对地阻抗(insulation) 侦测方式，请参考5.2.7 Install Settings。 注意：无电气隔离 - 我们出货并未提供如变压器之类的附件，所以本产品并无电气隔离。 请不要将接地型的太阳能板接到我们的产品。 如果您将接地型的太阳能板接到本产品，错误讯息绝缘错误（E34）会显示于面板上。 - 禁止将L1, L2, L3 与N接地。... -
Page 92: 图4-1 : Dc端不接地配线图
配线 AC Wiring DC Wiring Must be Separate PV strings Communication Wiring RPI M50A * RPI M50A can support 3P3W system. 图4-1 : DC端不接地配线图... -
Page 93: 图4-2 : 错误的连接方式
配线 Note for Field Wiring 由于逆变器内部接线与直流配接端子的耐流限制，使用逆变器时，需能确保每一 直流端子的电流不会超出下表限制值，以避免火灾等情事。 下表的电流限制值仅供做为案场配接时的参考依据，不表示逆变器的额定应用值。 RPI M50A _12s 表4-1 : 每一直流端子的最大电流耐受值 光伏汇流箱的使用 M50A: M50A并不适合与光伏汇流箱串连使用。 -主要是因为光伏汇流箱的输出电流大于M50A上的每一直流端子的最大电流限制值， 16A。所以如下图的应用是不恰当的。 (图4-2) 外部汇流箱 图4-2 : 错误的连接方式... -
Page 94: Ac(市电端)之连接: 三相三线(3P+Pe)或三相四线(3P+N+Pe)
配线 4.2 AC(市电端)之连接: 三相三线(3P+PE)或三相四线(3P+N+PE) 警 告！ - 执行配线作业时, 必须确认市电电源开关已经关闭。 4.2.1 保护装置与AC配线图 建议在市电与逆变器之间加装断路器以达到过电流保护的效果。 请参考下表的规格选择适当的断路器。 Model Upstream circuit breaker RPI M50A 100A _12s 表4-2 : 断路器建议规格 To solar inverter AC plug N L1 AC端之配线必须妥善包覆以确保安全并符合表4-3中之规格。 若表4-3之规范与当地法规有所牴触，请以当地法规之规范为主。 机种名称 额定电流 单一线径 电缆外径 建议扭力值 25-38mm RPI M50A 100 A 3 N.m 37-44mm... -
Page 95: 图4-3 : Ac线材拨线
配线 注 意！可能造成机器设备损毁 - 未使用正确线材线径可能会有线材锁附不牢固状况，导致AC接头损毁状况发生。 - AC接头之装配须符合当地之电气法规，若此安装说明与法规有所抵触， 请以法规为准。 在安装交流连接器前，请依照下列方式剥去电缆外被。 • 包覆电缆外被剥去95mm。 • 内部线材的外被全部剥去22±2mm。 ＋0 95 mm −5 电缆外被 22±2mm 图4-3 : AC线材拨线... -
Page 96: 图4-4 : 铜铝端子
配线 对于铜线: 台达建议AC线材使用适当耐流能力之多股软芯线。 对于铝线: 为确保良好的导电性及安全性, 必须使用如图4-4所示的铜铝端子。 (与AC Plug 的接触面须为铜) 铜 铝 图4-4 : 铜铝端子 注意: 有可能产生高温: 若压接点的阻抗过高，该点则有可能产生高温导致火灾。 为确保安全性及可靠的接触点，请确实遵守以下步骤 1. 铝线的导电性较铜线差，铝线线径请至少选用比铜线线径大一个等级。 2. 安装铝线时请尽量在低湿度且低腐蚀性的环境下进行。 3. 安装过程需快速。 4. 确实使用硬体工具(如刀子)将剥线后的裸露表面氧化层刮除，并立即将裸露 线材浸泡至凡士林内(须为中性、不含酸、碱成分)，然后放入铜铝端子内。 5. 使用最大允许的压接扭力进行压接。... -
Page 97: 图4-5 : 夹紧圈组装示意图
配线 完成后，依照P.94，P.95的方式，安装交流连接器。该产品可使用正相序或负相序的 配线。换言之，可以任意地调整L1，L2，L3的顺序。 固定交流连接器的夹紧圈取决于电缆直径。参照下表并配合电缆直径选择适合的内环固定 电缆。另外，间距的大小是参考值。 图4-5 : 夹紧圈组装示意图 间距 电缆外被直径 扭力 夹紧圈 (mm) (mm) ・m) 30.8 〜 44.7 6.5 〜 20 1 〜 7.5 26.8 〜 35.4 11 〜 17 1 〜 6 21.9 〜 27.6 13 〜 14 1 〜 3.5 D3（38 ㎜... - Page 98 配线 1. 产品包装中会随附AC接头。请按照图组装AC接头。 组装扭力为55kgf-cm ~ 75kgf-cm。 2. 将交流连接器前端(A处)固定后， 3. 转动本体(B处)取下本体(B处)后端(D处)。 转动本体(B处)使连接器前端分离。 并参考表4-4选择适当的夹紧圈。 4. 将电缆穿过交流连接器中。...
- Page 99 配线 5. 将电缆插进去后，使用六角扳手（Φ3㎜）固定电缆。 （锁附扭力3N•M） 确认电缆固定锁紧。 6. 同时固定连接器的前端(A处)，转动连接器本体(B处)，将交流连接器组合完成。 这个时候，锁附本体(B处)时请注意不要转动电缆。 不要夹到O型圈 7. 参考表4-4将连接器本体(B处)及后端(D处)转紧。 例如：电缆38㎜ CV情况下，如果电缆直径为Φ25㎜，请以12N•m收紧。 对准逆变器连接器跟交流连接器的防呆，将其插入逆变器并锁紧。 请确认是否有正确连接逆变器与交流连接器。 防呆...
-
Page 100: 允许接地系统
配线 AC配线完成后使用者须于控制面板上选择相对应的AC接线方式，以确保机子能 正确判读电压。设定方式请参考5.2.7 Install Settings。 连接至AC之电压必须符合下列规范： 三相三线： 三相四线： L1-L2: 400 Vac ± 20% L1-N: 230 Vac ± 20% L1-L3: 400 Vac ± 20% L2-N: 230 Vac ± 20% L2-L3: 400 Vac ± 20% L3-N: 230 Vac ± 20% 4.2.2 允许接地系统 TN-S TN-C TN-C-S... -
Page 101: 直流输入端(太阳能板电源端) 之连接
配线 4.3 直流输入端(太阳能板电源端) 之连接 警 告！ - 配线时, 请选用适当之线径, 并依正确极性连接。 - 配线时, 确认太阳能板(PV Array)电源之开关已关闭。 注 意！ - DC1所有的string串接后之太阳能板数量、开路电压与功率大小须为一致。 - TDC2所有的string串接后之太阳能板数量、开路电压与功率大小须为一致。 - 太阳能板串接后的最大开路电压(Voc)不可超过1000Vdc。 - 安装至太阳能板端之装置，绝对最大电压须大于太阳能板之开路电压，额定 电流须大于太阳能板之短路电流。 - 输入至逆变器之最大功率不可超过表4-5之规范。 限制条件 RPI M50A 最大输入功率 58 kW DC1、DC2个别输入功率 35 kW 表4-5 : 最大容许输入功率限制 型号 额定电流... -
Page 102: 通讯接口之连接
配线 4.4 通讯接口之连接 RPI M50A机种之通讯模块请参考图4-7。此模块提供VCC、RS-485、干接点、 紧急关机、以及数字输入等不同功能之连接端子。 ** 请使用外径20 AWG (0.5mm²)的电缆线。 ** Dry Contact Terminal Resistor EPO*1 & VCC & RS-485 Digital Inputs*6 图4-7 : 通讯模块示意图... -
Page 103: Rs-485之连接
配线 4.4.1 RS-485之连接 RS-485端子的定义如表4-7。不同的RS-485连接方式，其终端电阻设定方式亦 有所不同。 • 当逆变器为单台安装时，安装者需将该台之终端电阻设置为ON。 • 当逆变器为多台串联时，安装者需将最后一台逆变器之终端电阻设置为ON， 其余机子则为OFF。请参考图4-8。 终端电阻的设定方式请参考表4-8。 Function 1 2 3 4 5 6 VCC (+12V) DATA+ DATA- DATA+ DATA- 表4-7 : RS-485端子定义 Terminal Resistor 120Ω(1/2W) DATA+ to DATA- Data Format: Baud rate: 9600, 19200 (default), or 38400 RS485/USB Data bits: 8 Stop bit: 1... -
Page 104: 紧急关机装置与数字输入之连接
配线 指拨开关1 Terminal Resistor ON Terminal Resistor OFF 表4-8 : 终端电阻设定 4.4.2 紧急关机装置与数字输入之连接 RPI M50A机种提供一组紧急关机装置(EPO)，用户可于Install Settings页面自行 定义其触发条件，设定方式请参考章节5.2.7.6 EPO。 此外，机子内部尚配备6组数字输入功能(K1~K6)，各组功能请参考表4-9。 使用digital input 功能时需先关闭Active/Reactive power, PF and P(U)。 合适的电线是20 AWG (0.5mm²)。 图4-9 : EPO使用说明 短路以下脚位 逆变器执行动作 V1 & K0 紧急关机 V1 & K1 停止输出任何功率... -
Page 105: 图4-10 : 紧急停止开关与数位输入功能的多台并联
配线 紧急停止开关与数位输入功能可以在inverter多台并联下使用，接线方式请参考 图4-10。 EPO Button (VCC) K0 (EPO) K1 (0% Power) K2 (30% Power) INV_1 K3 (60% Power) K4 (100% Power) (VCC) K0 (EPO) K1 (0% Power) K2 (30% Power) INV_2 K3 (60% Power) K4 (100% Power) (VCC) K0 (EPO) K1 (0% Power) K2 (30% Power) INV_N... -
Page 106: 干接点之连接
配线 4.4.3 干接点之连接 RPI M50A 机种提供2组连动的干接点，其触发条件可由使用者自定义，设定方 式请参考章节5.2.7.5 Dry Contact。 干接点可承受250Vac/28Vdc/9A，其适合线径范围为20 AWG (0.5mm²)。 Dry Contact A Dry Contact B 图4-11 : 干接点连接... -
Page 107: 5 逆变器开机
逆变器开机 5 逆变器开机 警 告！烫伤危险 - 在逆变器运转期间, 外壳温度可能超过70℃, 请勿触摸以免烫伤。 5.1 LCD 操作流程 RPI M50A机种的控制面板含有一个4x20格的文字型显示器与两颗LED指示灯。 不同的指示灯号代表逆变器不同的工作状态，各种灯号的说明请参考表 5-1。 接下来的章节将会逐步介绍使用者可于控制面板设定或调整之功能。 当您在调整设定值时，面板上的光标会由「►」变为「 」。 Power Meter 5.2.2 Energy Log 5.2.3 Event Log 5.2.4 Inverter Information 5.2.5 General Settings 5.2.6 Install Settings 5.2.7 Active/Reactive Power 5.2.8 5.2.9 ENT : Enter Menu or Confirm LED Indicator (RED) UP : Move UP... -
Page 108: 首次开机
Setting ID: AU/NZ ID = 002 AU/NZ PL 4.99k EXIT EXIT Are you sure to Are you sure to set set country : ID: 001 Yes / ►No Yes / ►No EXIT ►Delta/Solivia prot. Sunspec prot. 图5-2 : 首次开机出现语言、国别及ID设定... -
Page 109: 主画面
逆变器开机 5.2.1 主画面 当逆变器正常工作画面会显示如图5-3，使用者可从画面上得知今日的累计发电 量、目前Power、逆变器工作状态、以及日期时间等信息。 用户于主画面按压任何按键即可进入主选单，于主选单按压EXIT键或待机5分钟 以上则会回到主画面。 Day - Time 21. Jun 2013 13:50 Inverter Status Status: On Grid Output Power Power: 7935 Today Energy E-Today: 图5-3 : 主画面 5.2.2 Power Meter 此页面显示AC与DC端之电压、电流、功率等信息。 V 400 400 400 I 11.5 11.5 11.5 2645 2645 2645 Cap. -
Page 110: Energy Log
逆变器开机 5.2.3 Energy Log 此页面可观看逆变器安装至今的总发电瓦时与总运作时间。 ► Life Energy Life Energy Meter Day Energy E-Total: 0kWh Energy Log ► Month Energy Runtime: 0Hrs Event Log Inverter Info. EXIT EXIT Life Energy Day Energy ► Day Energy 2016.05.19 0kWh Month Energy 2016.05.18 0kWh 2016.05.17 0kWh... -
Page 111: Inverter Information
逆变器开机 5.2.5 Inverter Information 此页面可显示产品序号、安装日期、韧体版本与逆变器内部各项设定值之信息。 若有修改这些设定值的需求，请参考章节5.2.7 Install Settings、章节5.2.8 Active/ Reactive power以及章节5.2.9 FRT (Fault ride through)。 S/N: RN11179CB0 Install: 30/04/2014 DSP 1.80 Red. 1.65 Comm. 1.65 ID: 002 Country: Germany MV Insulation: 250kΩ Baud Rate: 19200bps AC connection: 3P4W Max. Power: 55000W Dry Cont A: Insu. -
Page 112: General Settings
EXIT 21.JUN 2013 13:50 Language ► 9600 Date and Time 19200 ► Baud Rate 38400 Protocol EXIT Language Delta/Solivia prot. ► Date and Time Sunspec prot. Baud Rate ► Protocol EXIT ON / OFF ► Test Menu ► Fan Test ►... -
Page 113: Install Settings
逆变器开机 5.2.7 Install Settings 注 意！ - 此页面仅允许专业安装人员或有专业人员在旁指导时方可调整，任意更改 这些设定有可能造成逆变器损坏。 进入Install Settings页面前需要输入密码，密码分为三种权限：用户权力、安装 者权限以及制造商权限。以下章节仅会介绍用户权力与安装者权限所需之各项设 定值。 User Level: ► Inverter ID: 002 Inverter ID Insulation Insulation Country Country Grid Settings Dry Contact AC Connection Max. Power ► DC Injection Installer Level: Dry Contact Inverter ID RCMU Insulation... -
Page 114: Insulation
逆变器开机 5.2.7.2 Insulation 逆变器于并网前将会进行太阳能板之对地组抗侦测，使用者可自定义侦测方式与 对地阻抗限制值。RPI M50A机种提供四种对地组抗侦测方式(ON、Plus Grounded、 Minus Grounded、OFF)与兩种对地阻抗限制值可设定。 Inverter ID: 002 ► Mode: ON ► ► Insulation Resistance: 250kΩ Plus Grounded Country Minus Grounded Grid Settings EXIT EXIT Mode: ON ► 150kΩ ► Resistance: 250kΩ 250kΩ EXIT 1100kΩ EXIT 图5-11 : Insulation页面... -
Page 115: Grid Settings
逆变器开机 5.2.7.4 Grid Settings Grid Settings页面包含各种电压与频率保护值，这些保护值乃依据各电力法规所 建立，若无特殊需求请勿修改任何保护值。 Inverter ID: 002 ► Voltage Protection High Off 276.0V ► Insulation Freq. Protection High On 259.0V Country Reconnect T 600s High Off T 0.3s If user enters wrong settings ► Grid Settings P Ramp Up 6000%/m Low Off 184.0V... -
Page 116: Dry Contact
逆变器开机 5.2.7.5 Dry Contact 使用者可透过此页面自定义干接点1之触发条件。M50A机种提供8种触发条件可 选择，当被选择的条件触发时，干接点1之两个针脚将会短路，以触动用户所连 接的外部装置。各选项与触发条件的详细信息请参考表5-2。 设定值 干接点触发时机 Disable 不动作。 On Grid 当逆变器成功并网时。 Fan Fail 当Fan Fail发生时。 Insulat. 当对地阻抗测试失败时。 Alarm 任何 Error、Fault、Warning发生时。 Error 任何 Error发生时。 Fault 任何 Fault发生时。 Warning 任何 Warning发生时。 表5-2 : 干接点触发条件设定 DC Injection Dry Cont.A Insulat. ►... -
Page 117: Epo
逆变器开机 5.2.7.6 EPO EPO有两种侦测模式：Normal Open与Normal Close。Normal Open代表EPO 常态为开路，短路时则触发紧急关机功能。Normal Close则代表常态为短路， 开路时则触发紧机关机功能。请依据您的需求选择适合的侦测模式。 DC Injection Dry Contact RCMU ► Normal Close 图5-15 : EPO页面 5.2.7.7 AC connection RPI M50A支持3P3W与3P4W配线方式，请依照实际配线方式选择对应的设定， 确保机子能正常运作。 AC Connection 3P4W ► Anti-islanding Max. Power 55000W Return to Factory 图5-16 : AC配线方式 5.2.7.8 Max. -
Page 118: Active / Reactive Power
逆变器开机 5.2.8 Active / Reactive power 进入实功/虚功控制页面前必须输入密码。此页面包含实功功率控制与虚功功率 控制两个主要功能。 实功功率控制有三种模式： Power Limit, Power vs. Frequency, and P(V)； 虚功功率控制有四种模式： Constant cosphi, cosphi(P), Constant Q, and Q(V)。 这些模式将会在下面的章节中详细的介绍。 Warning: ► Active Power Ctrl Adj. would affect Reactive Power Ctrl energy production. Password: ＊＊＊＊ EXIT 图5-18 : Active/Reactive power页面... -
Page 119: P(V)
逆变器开机 Others Germany MV & Italy Gradient Gradient ( Hz ) ( Hz ) start = recovery protection protection recovery start 图5-21 : Power vs Frequency参数对照 5.2.8.3 P(V) 此模式启动后，当市电电压大于V lock-in且此时逆变器之输出功率大于P lock-in 时，逆变器将会自动将输出功率降低至P lock-out，直到市电电压低于V lock-out 且经过T recovery秒后方回复正常功率输出。 Power Limit Mode ► Power vs. -
Page 120: Constant Cosphi
逆变器开机 5.2.8.4 Constant cosphi 此模式启动后，逆变器可馈入固定功率因子(cosphi)之虚功功率至市电，使用者 可透过设定页面指定欲馈入之功率因子。 ► Constant cosphi Mode ► Cosphi (P) cosphi Ind 1.000 Constant Q Q(V) EXIT 图5-23 : Constant cosphi页面 5.2.8.5 Cosphi (P) 此功能启动后，逆变器可随着输出之实功功率高低而馈入一定比例之虚功功率。 当国家设定为Italy LV或Italy MV时，使用者可进一步指定当市电电压高于V lock-in 时方馈入虚功，电压低于V lock-out后，无论此时输出实功功率为何，皆不馈入 虚功。 Constant cosphi Mode ► Cosphi (P) Q upper Ind 1.000 ►... -
Page 121: Constant Q
逆变器开机 5.2.8.6 Constant Q 此模式启动后，逆变器可馈入固定比例之虚功功率至市电，使用者可透过设定页 面指定欲馈入之虚功功率量。 Constant cosphi Mode ► Cosphi (P) Fix Q Ind 90% ► Constant Q Q(V) EXIT 图5-26 : Constant Q页面 5.2.8.7 Q(V) 此模式启动后，逆变器会随着市电电压变化而馈入不同性质的虚功功率。当国家 设定为Italy LV或Italy MV时，使用者可进一步指定输出功率达到P lock-in时方馈 入虚功，输入功率小于P lock-out时则无论市电电压为何，皆不馈入任何虚功。 Constant cosphi ► Mode Cosphi (P) 248.4V Constant Q 253.0V... -
Page 122: Q Setting 24／7
逆变器开机 ／ 5.2.9 Q setting 于Q setting ／ 页面中有四个功能，分别为Q setting point, Q(P), Q(V), Q(T)。 当使用此控制模式时，逆变器于夜间时会保持并网，并馈入使用者设定的虚功量， 假使逆变器于夜间解除并网状态，则必须等到直流端有足够的能量才会使逆变器 重新启动。各功能详细的叙述请参考以下小节。 Q setting point Q(P) Q(V) Q(T) 图5-29 : Q setting 24/7 页面 5.2.9.1 Q setting point 在Q setting point页面中，使用者得以百分比的形式设定逆变器馈入电网的虚功量。 ► ► Q setting point ►... -
Page 123: Q(V)
逆变器开机 5.2.9.3 Q(V) 此模式启动后，逆变器会根据市电电压变化而馈入不同的虚功功率。此功能设定 流程与5.2.8.7节相同。 5.2.9.4 Q(T) 此功能开启后，可以供使用者利用外部监控系统进行排程，依据时间控制馈入 电网的虚功。 Q setting point Mode: ► Q(P) Q(V) ► Q(T) EXIT 图5-32 : Q(T) 页面 5.2.10 FRT (Fault ride through) 根据某些特定地区之电力法规规范，当市电电压发生骤降时，在一定的时间内逆 变器必须维持并网状态。使用者可透过启动FRT功能并设定所需的参数来达到这 项要求。 General Settings Warning: Mode ► Install Settings Adj. would affect Dead Band -10% Active/Reactive Pwr... -
Page 124: 6 设备维护
设备维护 6 设备维护 为确保PV Inverter正常运转，请至少每半年确认一次逆变器所有端子与螺丝是否松脱、 电缆线是否毁损、散热出风口有无异物阻塞。如有上述情形，请联络合格之技术人员进行 维修、清理或更换。 触电危险！ - 在进行维护工作前, 即使切断机壳底部的手动开关,仍需将AC 与 DC 电源确实切离, 避免触电。 6.1 更换突波保护器 (SPD) RPI M50A 机种于AC与DC端皆有安装突波保护器。 _12s 当逆变器遭受突波时(例如：遭受雷击)，突波保护器将会保护逆变器而后损坏。 当您发现显示面板上出现「SPD Fail」的错误讯息时，代表至少有一个突波保护 器已损坏，此时请参考以下步骤更换突波保护器。 1. 将逆变器之AC与DC电源断电并等待至显示面板完全熄灭。 2. 将前盖显示面板下方的六个螺丝旋开。(参考图6-1) 3. 移除端子。(参考图6-2) 4. 解开螺丝。(参考图6-3) 5. 取下损坏之SPD。 (参考图6-4) 6. 更换突波保护器模组。 7. 将前板重新盖上并锁上螺丝。组装时请注意防水胶条的完整性，避免保护等级 下降。... -
Page 125: 图6-1 : 卸下/重新装上前盖
设备维护 重新组装 重新组装 重新组装 重新组装 拆除 拆除 拆除 拆除 重新组装 重新组装 重新组装 重新组装 拆除 拆除 拆除 拆除 重新组装 重新组装 重新组装 重新组装 拆除 拆除 拆除 拆除 图6-1 : 卸下/重新装上前盖 图6-2 : 移除端子... -
Page 126: 图6-3 : 解开螺丝
设备维护 *组装所需的螺丝扭力：8 Kgf-cm (0.8N-m) 图6-3 : 解开螺丝 图6-4 : 取下损坏之SPD... -
Page 127: 更换Dc保险丝
设备维护 6.2 更换DC保险丝 RPI M50A 机种于DC输入端有配接15A的DC保险丝。 _12s 此保险丝之详细规格如下： Item : String Fuse (source 1) Item : String Fuse (source 2) Part number : 0SPF015.T Part number : 10GPV15U0 Rate amp : 15 A Rate amp : 15 A Rate voltage : 1000 V Rate voltage : 1000 V Manufacturers : Littelfuse Manufacturers : Hollyland... -
Page 128: 图6-6 : 更换保险丝
设备维护 图6-6 : 更换保险丝 6.3 清理风扇 将风扇架四个角落的螺丝松开后，稍微拉出风扇架即可看到风扇接头，依序解开 后可将整个风扇模块拆离逆变器，以便进行清除积尘工作，请参考图6-7。 *组装所需的螺丝扭力：10 Kgf-cm (1N-m) 图6-7 : 拆解风扇模块... -
Page 129: 更换风扇 129 6.5 清理进风口滤网
设备维护 6.4 更换风扇 若风扇故障需要更换，请将该风扇四颗螺丝与固定于风扇架的连接端子拆除，即 可换上新风扇。 *组装所需的螺丝扭力：8 Kgf-cm (0.8N-m) 图6-8 : 拆解单一风扇 6.5 清理进风口滤网 进风口滤网模块拆解方式如图6-9，拆除4支固定螺丝即可卸下模块并进行清除积 尘的工作，逆变器左右两侧的进风口滤网均需定期清理。 *组装所需的螺丝扭力：8 Kgf-cm (0.8N-m) 图6-9 : 拆卸出风口滤网模块示意图... - Page 130 错误讯息与简易故障排除 7 错误讯息与简易故障排除 错误信息 信息显示 可能原因 故障排除 1. 实际的市电频率高过过频率保护 1. 检查逆变器端的市电频率 AC Freq 设定 High 2. 检查国家设定 2. 国家设定不正确 (E01) 3. 检查逆变器端的侦测电路 3. 侦测电路功能异常 1. 实际的市电频率低于欠频率保护 1. 检查逆变器端的市电频率 AC Freq 设定 2. 检查国家与电网设定 2. 国家或电网设定不正确 (E02) 3. 检查逆变器端的侦测电路 3. 侦测电路功能异常 Grid Quality 在电网或靠近逆变器附近非线性的...
-
Page 131: 表7-1 : 错误信息
错误讯息与简易故障排除 错误信息 信息显示 可能原因 故障排除 1. 太阳能板绝缘测试未通过 2. 太阳能板电容值介于正到接地 1. 检查输入端绝缘 Insulation 端或负到接地端太大或者两者 2. 检查电容值, 必要时擦干太阳能板 (E34) 皆有之 3. 检查逆变器内部的侦测电路 3. 侦测电路功能异常 表7-1 : 错误信息 警 告 信息显示 可能原因 故障排除 1. 实际Solar1电压低于下限值 1. 检查Solar1电压至逆变器端的连接 Solar1 2. 若实际Solar1电压接近0， 2. 检查boost1的所有开关装置 逆变器内部可能有装置损坏 (W01) 3. - Page 132 错误讯息与简易故障排除 故 障 信息显示 可能原因 故障排除 1. 检查市电波形. 必要时逆变器与电网连接处 1. 市电波形异常 Injection 必须远离非线性的负载 (F01, F02, 2. 侦测电路功能异常 2. 检查逆变器内部的侦测电路 F03) 1. 环境温度超过60℃ Temperature 1. 检查设备的周遭和环境 (装置异常) (F05) 2. 检查逆变器内部的侦测电路 2. 侦测电路功能异常 1. 检查设备的周遭和环境 Temperature 1. 环境温度<-30℃ 2. 检查逆变器内部的侦测电路 (F07) 2. 侦测电路功能异常 (RTM1, RTB1, RTG1 and RTH1) HW NTC1 1.
- Page 133 错误讯息与简易故障排除 故 障 信息显示 可能原因 故障排除 1. 输入功率不足 1. 检查输入电压必须> 150Vdc HW DSP ADC2 2. 辅助电源电路功能异常 2. 检查逆变器内部的辅助电源电路 (F16) 3. 侦测电路功能异常 3. 检查逆变器内部的侦测电路 1. 输入功率不足 1. 检查输入电压必须> 150Vdc HW DSP ADC3 2. 辅助电源电路功能异常 2. 检查逆变器内部的辅助电源电路 (F17) 3. 侦测电路功能异常 3. 检查逆变器内部的侦测电路 1.
- Page 134 错误讯息与简易故障排除 故 障 信息显示 可能原因 故障排除 1. 逆变器内部的电源线未连接 HW Con. Fail 1. 检查逆变器内部电源线 (F26) 2. 电流回授电路无效 2. 检查逆变器内部电流回授电路 RCMU Fail 1. RCMU连接中断 1. 检查逆变器内部RCMU连接 (F27) 2. 侦测电路功能异常 2. 检查逆变器内部的侦测电路 1. 替换无效的继电器 RLY Short 1. 一个或多个继电器是闭合的 (F28) 2. 检查逆变器内部的驱动电路 2. 继电器driver电路功能异常 1.一个或多个继电器异常...
-
Page 135: 表7-3 : 故障信息
错误讯息与简易故障排除 故 障 信息显示 可能原因 故障排除 1. 测试电流回路损坏 1. 检查WC3至CNC16的连接 HW CT B Fail 2. CSC2无效 2. 替换新的CSC2 (F43) 3. 侦测电路功能异常 3. 检查逆变器内部的侦测电路 1. 测试电流回路损坏 1. 检查WC3至CNC16的连接 HW CT C Fail 2. CSC3无效 2. 替换新的CSC3 (F44) 3. 侦测电路功能异常 3. 检查逆变器内部的侦测电路 1. -
Page 136: 8 卸除
卸除 8 卸除 如需要将逆变器卸除，请务必遵守以下规范与程序。 警 告 ! 为了避免人员受伤, 请遵守以下程序： - 将手动开关(Manual Switch)转至OFF。 - 切断AC断路器, 解除与市电端之连接。 - 切断太阳能板断路器, 解除逆变器和太阳能板之连接。 - 使用适合之电压量测仪表 (voltmeter), 确认AC电源与DC电源已完全断除。 - 拔除与市电连接之AC端缆线。 - 拔除与太阳能板连接之DC端缆线。 - 拔除所有通讯连接RS-485模块。... - Page 137 技术数据 9 技术数据 Model RPI M50A 一般规格 Powder coated aluminum 外壳 -25~60℃, full power up to 40℃ Full power up to 50°C @VDC 600V, COSØ=1 操作温度 (请参考图9-1至图9-3) 2000m 操作高度 0% – 100% non-condensing. 相对湿度 Outdoor, wet locations 环境类别 IP65 (Electronics) 防护等级 污染等级...
- Page 138 技术数据 Model RPI M50A 最大功率追踪电压范围 (额定功率) 520-800Vdc 平衡输入(50/50) 700-800Vdc 最大非平衡输入 350-800Vdc 12 pairs MC4 输入数目 50A * 2 额定电流 各MPPT最大短路电流(Isc) (Each String 12A) 保险丝 Type II, 可替换 Surge protection device EN 50539-11, IEC 61643-11 市电侧(Grid side) 50kW / 50kVA 标称功率 55kW / 55kVA 最大功率...
-
Page 139: 表9-1 : Rpi M50A规格
技术数据 Model RPI M50A 接口与通讯 Black-on-white character type LCD display Real time clock 用户接口 30 events record 2 RS-485 connections 外部通讯 认证 CE conformity VDE0126-1-1 VDE-AR-N 4105 Grid interface BDEW,UK G59/3 UTE C15-712 NB/T 32004 Emission EN 61000-6-3 Harmonics EN 61000-3-12 Variations and flicker EN 61000-3-11 Immunity... -
Page 140: 图9-1 : M50A效率曲线
技术数据 Efficiency of M50A Output voltage at 400Vac Efficiency(%) Pn=50kW 100% 520V 600V 800V 100% 110% Output Power (%) 图9-1 : M50A效率曲线... -
Page 141: 图9-2 : M50A温度降载曲线 (Cosφ=1.0)
技术数据 Temperature Derating RPI M50A P/Pn* Cos(Ф) =1.0 *Pn=50kW 115% 110% 105% 100% 520Vdc 600Vdc 800Vdc ℃ Ambient Temperature 图9-2 : M50A温度降载曲线 (cosφ=1.0) -
Page 142: 图9-3 : M50A温度降载曲线 (Cosφ=0.95)
技术数据 Temperature Derating RPI M50A P/Pn* Cos(Ф) =0.95 *Pn=50kW 115% 110% 105% 100% S(520Vdc) P(520Vdc) S(600Vdc) P(600Vdc) S(800Vdc) P(800Vdc) ℃ Ambient Temperature 图9-3 : M50A温度降载曲线 (cosφ=0.95) -
Page 143: 图9-4 : M50A温度降载曲线 (Cosφ=0.9)
技术数据 Temperature Derating RPI M50A Cos(Ф) =0.9 P/Pn* *Pn=50kW 115% 110% 105% 100% S (520Vdc) P(520Vdc) S(600Vdc) P (600Vdc) S(800Vdc) P (800Vdc) ℃ Ambien Temperature 图9-4 : M50A温度降载曲线 (cosφ=0.9) -
Page 144: 图9-5 : M50A输入电压降载曲线 (Cosφ=1.0)
技术数据 Input Voltage Derating RPI M50A P/Pn* *Pn=50kW AMB 25°C 110% AMB 40°C 100% AMB 45°C AMB 50°C AMB 55°C 1000 Input Voltage 图9-5 : M50A输入电压降载曲线 (cosφ=1.0) -
Page 145: 附录 A: I-V Curve Limitation
附录 A: I-V curve limitation 附录 附录 A: I-V curve limitation 基于保险丝的安全性，太阳能电池板最大功率的配置不能超过此IV曲线。 若是使用者使用外接保险丝，使用者须确保该保险丝在1000Vdc以上的熔断特性。 附录 A : 保险丝使用限制之I-V曲线... -
Page 146: 附录 B: 组装说明
附录 B：组装说明 附录 B：组装说明 ① ② ⑤ ③ ④ ④ ③ 位置 螺丝扭力 Front cover 10 Kgf-cm (1N-m) Air inlet 8 Kgf-cm (0.8N-m) Fan panel 8 Kgf-cm (0.8N-m) Fans 8 Kgf-cm (0.8N-m) SPD board 8 Kgf-cm (0.8N-m) 附录 B-1：组装说明-1... -
Page 147: 附录 B-2 : 组装说明-2
附录 B：组装说明 ② ① ⑤ Dry Contact ③ ⑥ RS-485 PV-KBT 4/6 Ⅱ PV-KST 4/6 Ⅱ ④ NO 位置 螺丝扭力 导体横截面 AC wire 30.6 Kgf-cm (3N-m) 2~1AWG (25~38mm²) AC plug 60 ~ 80 kgf-cm (5.9 ~ 7.8N-m) D1: 66 ~ 204 Kgf-cm (6.5 ~ 20N-m) D2: 112 ~ 173 Kgf-cm (11 ~ 17N-m) Rubber rings D3: 133 ~ 143 Kgf-cm (13 ~ 14N-m) - Page 149 The power behind competitiveness 三相並網型變流器 RPI M50A _12s 操作手冊 English 简体中文 繁體中文 www.deltaww.com...
- Page 150 Table of Contents ..........1 信息...
- Page 151 ...... 5.2.8 Active / Reactive power ........ ...
- Page 152 Figure ....... . . 圖1-1 : 太陽能變流器使用說明 ......... . 圖2-1 : 開箱...
- Page 153 ........圖5-15 : EPO頁面 .
- Page 154 Table ........表2-1 : M50A內容物清單 .
- Page 155 安全規範 本手冊提供使用者以下幾種常見安全規範: 注 意！ - 如若不遵守此規範則可能導致機器設備的損毀。 警 告！ - 如若不遵守此規範則可能會導致人員的傷亡, 本機任何維修動作只能由製造商進行。 危 險！ - 如若不遵守此規範則將會導致人員的傷亡, 為了避免觸電, 請勿私自打開本變流器外殼。 高溫危險！ - 機器正常操作時表面溫度可能會有燙傷的危險請勿碰觸。...
-
Page 156: 1 信息
信息 1 信息 1.1 關於此手冊 本手冊將提供產品之電器規格、安裝步驟以及相關設定等資訊，本手冊適用機型 為RPI M50A。 1.2 產品說明 本產品為三相非隔離、市電並聯型之太陽能變流器(solar inverter)。 太陽光能量經由太陽能板(PV array)轉換成可運用之直流電後，再由變流器轉換 成三相電流輸出與市電並聯，不支持獨立運轉(stand alone) 太陽能變流器工作方式如圖1-1, 將太陽能板的直流電源轉換成三相交流電源輸出 至市電, 達到節能省電的目的。 PV Array Solar Inverter Electrical Grid AC Distribution 3 phase, N, PE Surge arrestor AC breaker 圖1-1 : 太陽能變流器使用說明 1.3 其他資訊 如果想獲得RPI M50A更詳細之資訊或其它相關產品資訊, 可連結至以下網站：http://www.deltaww.com... -
Page 157: 2 產品概觀
產品概觀 2 產品概觀 2.1 變流器開箱 RPI M50A之開箱步驟請參考圖2-1。 圖2-1 : 開箱 2.2 檢查內容物 由於變流器於運送過程中, 有可能遭遇任何無法預估的狀況, 因此建議您按照 以下項目逐項檢查： • 檢外包裝箱是否有損壞或破損的現象。 • 檢查各項配件是否齊全。詳細的配件資訊請參考圖 2-2 與表 2-1。 • 檢查外箱之機子型號、序號與包裝內機子之型號、序號是否相符。 當您發現包裝內、外部有任何損毀的情況或是附件有短缺、損毀，請立即聯 繫您的變流器供應商。... -
Page 158: 圖2-2 : M50A內容物清單
產品概觀 ① ② ③ ④ ⑤ ⑥ 圖2-2 : M50A內容物清單 RPI M50A 物品 數量 說明 太陽能變流器 1 pc RPI系列太陽能變流器 使用說明書 1 pc 安全規範、安裝步驟、產品規格…等 AC 接頭 1 pc AC 連接接頭 DC 接頭 12 组 DC 連接接頭 壁掛板 1 pc 將太陽能變流器掛於牆上之壁掛板 Φ5mm x 4 橡膠圈 夾緊圈組... -
Page 159: 產品標籤
產品概觀 2.3 產品標籤 使用者可透過產品標籤上的資訊得知變流器之型號，變流器之型號、規格及序號 皆標示於產品標籤上，關於標籤的位置請參考圖 2-3。 型號名稱 產品型號 突波保護器 DC保險絲 RPI503M221000 RPI M50A _12s 表2-2 : 產品型號 圖2-3 : 產品標籤... -
Page 160: 外觀介紹
產品概觀 2.4 外觀介紹 變流器外部元件如圖2-4所示。詳細的輸出與輸入介面請參考圖 2-5。 Air inlet Display SUB-1G (optional) Input/Output Interfaces Label 圖2-4 : 外觀介紹 String10 String1 String2 String11 String3 String12 String4 String7 String5 String8 String6 String9 Manual AC Connector Fan *5 Communication Switch 380/400Vac, 3Ph -RS-485 *2 -Dry Contact *2 -EPO *1 -Digital Input*6 圖2-5 : 輸出入接口介紹... -
Page 161: 3 安裝
安裝 3 安裝 注 意 ! - 變流器不可安裝在陽光可直射的地方。 警 告! - 請勿將變流器安裝於易燃性物質附近。 - 請將變流器安裝於穩固之牆上。 本變流器屬於壁掛式機種，安裝時請以機身垂直地面，AC/DC接頭位於機子正下 方之方式壁掛於牆上。勿將機子安裝於傾斜之處。 請依照以下步驟將變流器安裝於牆上： 1.使用12顆M6螺絲將壁掛板鎖附於牆上。請參考圖3-3。 * 至少需锁附上面的6颗螺丝。 2.將變流器附掛於壁掛板上。 3.使用2顆M6螺絲將變流器固定於牆上。請參考圖3-4。 460.0 400.0 30.0 4-R10.0 12-Φ6.5 105° 31.0 127.7 14.1 82.0 82.0 82.0 82.0 82.0 25.0 圖3-1 : 壁掛板尺寸... -
Page 162: 圖3-2 : 建議和不建議的安裝方式
安裝 Recommended Keep >30 cm from floor and Recommended water if installed this way 圖3-2 : 建議和不建議的安裝方式 注 意 ! 保護蓋 為避免由於極端氣候(大雪, 冰雹…等)或不恰當的 安裝/維運所導致的變流器故障, 台達強烈建議安 裝額外的保護蓋, 詳細細節請洽當地服務團隊。... -
Page 163: 圖3-3 : 以螺絲固定壁掛板
安裝 Wall M6 Screw *6 192.8 97.8 129° M6 Screw *6 圖3-3 : 以螺絲固定壁掛板 圖3-4 : 附掛和固定變流器... -
Page 164: 圖3-5 : 適當安裝間距
安裝 注 意! - 壁掛板是專為變流器設計, 而且是變流器唯一的安裝方式。 - 請安裝于安全且空曠之場所，方便保養與檢修。 - 此產品運轉時其周圍需有適當空間，如圖3-5所示。 - 請安裝於視線可及之高度, 以便觀察其運轉狀態與參數設定。 - 請安裝於溫度介於-25℃~ 60℃的場所。 > 20 cm > 30 cm > 30 cm > 30 cm > 50 cm 圖3-5 : 適當安裝間距 圖3-6 : 進氣方向... -
Page 165: 4 配線
配線 4 配線 警告！電擊危險 - 太陽能板曝曬於陽光下即會產生電力，為避免觸電危險，配線前請使用 不透明材料覆蓋於太陽能板上，並將太陽能板之電源供應開關轉至 OFF。 4.1 配線前準備事項 (有DC保險絲之機種) • M50A機種於DC輸入端皆有配接15A的DC保險絲。每個輸入串之最大輸入電流 不可超過10A。 • 不建議用戶使用配電箱將太陽能板並聯後再分接入機子，此接線方式若阻抗不 均容易造成電流超出保險絲負荷。接線方式請參考圖 4-1。 • 即使切斷機殼底部的手動開關, 在移除MC4 DC 端子前仍需將AC 與 DC 電源確 實切離, 避免觸電。 • 不同的DC配線方式需於變流器控制面板上設定不同的對地阻抗(insulation) 偵測方式，請參考5.2.7 Install Settings。 注意：無電氣隔離 - 我們出貨並未提供如變壓器之類的附件，所以本產品並無電氣隔離。 請不要將接地型的太陽能板接到我們的產品。 如果您將接地型的太陽能板接到本產品，錯誤訊息絕緣錯誤（E34）會顯示於面板上。 - 禁止將L1, L2, L3 與N接地。... -
Page 166: 圖4-1 : Dc端不接地配線圖
配線 AC Wiring DC Wiring Must be Separate PV strings Communication Wiring RPI M50A * RPI M50A can support 3P3W system. 圖4-1 : DC端不接地配線圖... -
Page 167: 圖4-2 : 錯誤的連接方式
配線 Note for Field Wiring 由於變流器內部接線與直流配接端子的耐流限制，使用變流器時，需能確保每一 直流端子的電流不會超出下表限制值，以避免火災等情事。 下表的電流限制值僅供做為案場配接時的參考依據，不表示變流器的額定應用值。 RPI M50A _12s 表4-1 : 每一直流端子的最大電流耐受值 光伏匯流箱的使用 M50A: M50A並不適合與光伏匯流箱串連使用。 -主要是因為光伏匯流箱的輸出電流大於M50A上的每一直流端子的最大電流限制值， 16A。所以如下圖的應用是不恰當的。(圖4-2) 外部匯流箱 圖4-2 : 錯誤的連接方式... -
Page 168: Ac(市電端)之連接: 三相三線(3P+Pe)或三相四線(3P+N+Pe)
配線 4.2 AC(市電端)之連接: 三相三線(3P+PE)或三相四線(3P+N+PE) 警 告！ - 執行配線作業時, 必須確認市電電源開關已經關閉。 4.2.1 保護裝置與AC配線圖 建議在市電與變流器之間加裝斷路器以達到過電流保護的效果。 請參考下表的規格選擇適當的斷路器。 Model Upstream circuit breaker RPI M50A 100A _12s 表4-2 : 斷路器建議規格 To solar inverter AC plug N L1 AC端之配線必須妥善包覆以確保安全並符合表4-3中之規格。 若表4-3之規範與當地法規有所牴觸，請以當地法規之規範為主。 機種名稱 額定電流 單一線徑 電纜外徑 建議扭力值 25-38mm 3 N•m RPI M50A 100 A 37-44mm... -
Page 169: 圖4-3 : Ac線材撥線
配線 注 意！可能造成機器設備損毀 - 未使用正確線材線徑可能會有線材鎖附不牢固狀況，導致AC接頭損毀狀況發生。 - AC接頭之裝配須符合當地之電氣法規，若此安裝說明與法規有所牴觸， 請以法規為準。 在安裝交流連接器前，請依照下列方式剝去電纜外被。 • 包覆電纜外被剝去95mm。 • 內部線材的外被全部剝去22±2mm。 ＋0 95 mm −5 電纜外被 22±2mm 圖4-3 : AC線材撥線... -
Page 170: 圖4-4：銅鋁端子
配線 對於銅線: 台達建議AC線材使用適當耐流能力之多股軟芯線。 對於鋁線: 為確保良好的導電性及安全性，必須使用如圖4-4所示的銅鋁端子。 (與AC Plug 的接觸面須為銅) 銅 鋁 圖4-4：銅鋁端子 注意: 有可能產生高溫: 若壓接點的阻抗過高，該點則有可能產生高溫導致火災。 為確保安全性及可靠的接觸點，請確實遵守以下步驟 1. 鋁線的導電性較銅線差，鋁線線徑請至少選用比銅線線徑大一個等級。 2. 安裝鋁線時請盡量在低濕度且低腐蝕性的環境下進行。 3. 安裝過程需快速。 4. 確實使用硬體工具(如刀子)將剝線後的裸露表面氧化層刮除，並立即將裸露 線材浸泡至凡士林內(須為中性、不含酸、鹼成分)，然後放入銅鋁端子內。 5. 使用最大允許的壓接扭力進行壓接。... -
Page 171: 圖4-5 : 夾緊圈組裝示意圖
配線 完成後，依照P.164，P.165的方式，安裝交流連接器。該產品可使用正相序或負相序的 配線。換言之，可以任意地調整L1，L2，L3的順序。 固定交流連接器的夾緊圈取決於電纜直徑。參照下表並配合電纜直徑選擇適合的內環固定 電纜。另外，間距的大小是參考值。 圖4-5 : 夾緊圈組裝示意圖 間距 電纜外被直徑 扭力 夾緊圈 (mm) (mm) (N・m) 30.8 〜 44.7 6.5 〜 20 1 〜 7.5 26.8 〜 35.4 11 〜 17 1 〜 6 21.9 〜 27.6 13 〜 14 1 〜 3.5 D3（38 ㎜... - Page 172 配線 1. 產品包裝中會隨附AC接頭。請按照圖組裝AC接頭。 組裝扭力為55kgf-cm ~ 75kgf-cm。 2. 將交流連接器前端(A處)固定後， 3. 轉動本體(B處)取下本體(B處)後端(D處)。 轉動本體(B處)使連接器前端分離。 並參考表4-4選擇適當的夾緊圈。 4. 將電纜穿過交流連接器。...
- Page 173 配線 5. 將電纜插進去後，使用六角扳手（Φ3㎜）固定電纜。 （鎖附扭力3N•M） 確認電纜固定鎖緊。 6. 同時固定連接器的前端(A處)，轉動連接器本體(B處)，將交流連接器組合完成。 這個時候，鎖附本體(B處)時請注意不要轉動電纜。 不要夾到O型圈 7. 參考表4-4將連接器本體(B處)及後端(D處)轉緊。 例如：電纜38㎜ CV情況下，如果電纜直徑為Φ25㎜，請以12N•m收緊。 對準變流器連接器跟交流連接器的防呆，將其插入變流器並鎖緊。 請確認是否有正確連接變流器與交流連接器。 防呆...
-
Page 174: 允許接地系統
配線 AC配線完成後使用者須於控制面板上選擇相對應的AC接線方式，以確保機子能正確 判讀電壓。設定方式請參考5.2.7 Install Settings。 連接至AC之電壓必須符合下列規範： 三相三線： 三相四線： L1-L2: 400 Vac ± 20% L1-N: 230 Vac ± 20% L1-L3: 400 Vac ± 20% L2-N: 230 Vac ± 20% L2-L3: 400 Vac ± 20% L3-N: 230 Vac ± 20% 4.2.2 允許接地系統 TN-S TN-C TN-C-S... -
Page 175: 直流輸入端(太陽能板電源端) 之連接
配線 4.3 直流輸入端(太陽能板電源端) 之連接 警 告！ - 配線時, 請選用適當之線徑, 並依正確極性連接。 - 配線時, 確認太陽能板(PV Array)電源之開關已關閉。 注 意！ - DC1所有的string串接後之太陽能板數量、開路電壓與功率大小須為一致。 - TDC2所有的string串接後之太陽能板數量、開路電壓與功率大小須為一致。 - 太陽能板串接後的最大開路電壓(Voc)不可超過1000Vdc。 - 安裝至太陽能板端之裝置，絕對最大電壓須大於太陽能板之開路電壓，額定 電流須大於太陽能板之短路電流。 - 輸入至變流器之最大功率不可超過表4-5之規範。 限制條件 RPI M50A 最大輸入功率 58 kW DC1、DC2個別輸入功率 35 kW 表4-5 : 最大容許輸入功率限制 型號 額定電流... -
Page 176: 通訊介面之連接
配線 4.4 通訊介面之連接 RPI M50A機種之通訊模組請參考圖4-7。此模組提供VCC、RS-485、乾接點、 緊急關機、以及數位輸入等不同功能之連接端子。 ** 請使用外徑20 AWG (0.5mm²)的電纜線。 ** Dry Contact Terminal Resistor EPO*1 & VCC & RS-485 Digital Inputs*6 圖4-7 : 通訊模組示意圖... -
Page 177: Rs-485之連接
配線 4.4.1 RS-485之連接 RS-485端子的定義如表4-7。不同的RS-485連接方式，其終端電阻設定方式亦 有所不同。 • 當變流器為單台安裝時，安裝者需將該台之終端電阻設置為ON。 • 當變流器為多台串聯時，安裝者需將最後一台變流器之終端電阻設置為ON， 其餘機子則為OFF。請參考圖4-8。 終端電阻的設定方式請參考表4-8。 Function 1 2 3 4 5 6 VCC (+12V) DATA+ DATA- DATA+ DATA- 表4-7 : RS-485端子定義 Terminal Resistor 120Ω(1/2W) DATA+ to DATA- Data Format: Baud rate: 9600, 19200 (default), or 38400 RS485/USB Data bits: 8 Stop bit: 1... -
Page 178: 緊急關機裝置與數位輸入之連接
配線 指撥開關1 終端電阻ON 終端電阻OFF 表4-8 : 終端電阻設定 4.4.2 緊急關機裝置與數位輸入之連接 RPI M50A機種提供一組緊急關機裝置(EPO)，使用者可於Install Settings頁面自 行定義其觸發條件，設定方式請參考章節5.2.7.6 EPO。 此外，機子內部尚配備6組數位輸入功能(K1~K6)，各組功能請參考表4-9。 使用digital input 功能時須先關閉Active/Reactive power, P-F and P(U)。 合適的電線是20 AWG (0.5mm²)。 圖4-9 : EPO使用說明 短路以下腳位 變流器執行動作 V1 & K0 緊急關機 V1 & K1 停止輸出任何功率 V1 & K2 降低功率輸出至30%額定功率... -
Page 179: 圖4-10 : 緊急停止開關與數位輸入功能的多台並聯
配線 緊急停止開關與數位輸入功能可以在inverter多台並聯下使用，接線方式請參考 圖4-10。 EPO Button (VCC) K0 (EPO) K1 (0% Power) K2 (30% Power) INV_1 K3 (60% Power) K4 (100% Power) (VCC) K0 (EPO) K1 (0% Power) K2 (30% Power) INV_2 K3 (60% Power) K4 (100% Power) (VCC) K0 (EPO) K1 (0% Power) K2 (30% Power) INV_N... -
Page 180: 乾接點之連接
配線 4.4.3 乾接點之連接 RPI M50A 機種提供2組 連動的乾接點，其觸發條件可由使用者自定義，設定方 式請參考章節5.2.7.5 Dry Contact。 乾接點可承受250Vac/28Vdc/9A，其適合線徑範圍為20 AWG (0.5mm²)。 Contact A Contact B 圖4-11 : 乾接點連接... -
Page 181: 5 變流器開機
變流器開機 5 變流器開機 警 告！燙傷危險 - 在變流器運轉期間, 外殼溫度可能超過70℃, 請勿觸摸以免燙傷。 5.1 LCD 操作流程 RPI M50A機種的控制面板含有一個4x20格的文字型顯示器與兩顆LED指示燈。 不同的指示燈號代表變流器不同的工作狀態，各種燈號的說明請參考表 5-1。 接下來的章節將會逐步介紹使用者可於控制面板設定或調整之功能。 當您在調整設定值時，面板上的游標會由「►」變為「 」。 Power Meter 5.2.2 Energy Log 5.2.3 Event Log 5.2.4 Inverter Information 5.2.5 General Settings 5.2.6 Install Settings 5.2.7 Active/Reactive Power 5.2.8 5.2.9 ENT : Enter Menu or Confirm LED Indicator (RED) UP : Move UP... -
Page 182: 首次開機
Setting ID: AU/NZ ID = 002 AU/NZ PL 4.99k EXIT EXIT Are you sure to Are you sure to set set country : ID: 001 Yes / ►No Yes / ►No EXIT ►Delta/Solivia prot. Sunspec prot. 圖5-2 : 首次開機出現語言、國別及ID設定... -
Page 183: 主畫面
變流器開機 5.2.1 主畫面 當變流器正常工作畫面會顯示如圖5-3，使用者可從畫面上得知今日的累計發電 量、目前Power、變流器工作狀態、以及日期時間等資訊。 使用者於主畫面按壓任何按鍵即可進入主選單，於主選單按壓EXIT鍵或待機5分鐘 以上則會回到主畫面。 Day - Time 21. Jun 2013 13:50 Inverter Status Status: On Grid Output Power Power: 7935 Today Energy E-Today: 圖5-3 : 主畫面 5.2.2 Power Meter 此頁面顯示AC與DC端之電壓、電流、功率等資訊。 V 400 400 400 I 11.5 11.5 11.5 2645 2645 2645 Cap. -
Page 184: Energy Log
變流器開機 5.2.3 Energy Log 此頁面可觀看變流器安裝至今的總發電瓦時與總運作時間。 ► Meter Life Energy Life Energy Energy Log Day Energy E-Total: 0kWh ► Event Log Month Energy Runtime: 0Hrs Inverter Info. EXIT EXIT Life Energy Day Energy ► Day Energy 2016.05.19 0kWh Month Energy 2016.05.18 0kWh 2016.05.17 0kWh... -
Page 185: Inverter Information
變流器開機 5.2.5 Inverter Information 此頁面可顯示產品序號、安裝日期、韌體版本與變流器內部各項設定值之資訊。 若有修改這些設定值的需求，請參考章節5.2.7 Install Settings、章節5.2.8 Active/ Reactive power以及章節5.2.9 FRT (Fault ride through)。 S/N: RN11179CB0 Install: 30/04/2014 DSP 1.80 Red. 1.65 Comm. 1.65 ID: 002 Country: Germany MV Insulation: 250kΩ Baud Rate: 19200bps AC connection: 3P4W Max. Power: 55000W Dry Cont A: Insu. -
Page 186: General Settings
EXIT 21.JUN 2013 13:50 Language ► 9600 Date and Time 19200 ► Baud Rate 38400 Protocol EXIT Language Delta/Solivia prot. ► Date and Time Sunspec prot. Baud Rate ► Protocol EXIT ON / OFF ► Test Menu ► Fan Test ►... -
Page 187: Install Settings
變流器開機 5.2.7 Install Settings 注 意！ - 此頁面僅允許專業安裝人員或有專業人員在旁指導時方可調整，任意更改 這些設定有可能造成變流器損壞。 進入Install Settings頁面前需要輸入密碼，密碼分為三種權限：使用者權限、 安裝者權限以及製造商權限。以下章節僅會介紹使用者權限與安裝者權限所需之 各項設定值。 User Level: ► Inverter ID: 002 Inverter ID Insulation Insulation Country Country Grid Settings Dry Contact AC Connection Max. Power ► DC Injection Installer Level: Dry Contact Inverter ID RCMU Insulation... -
Page 188: Insulation
變流器開機 5.2.7.2 Insulation 變流器於併網前將會進行太陽能板之對地組抗偵測，使用者可自訂偵測方式與對 地阻抗限制值。RPI M50A機種提供四種對地組抗偵測方式(ON、Plus Grounded、 Minus Grounded、OFF)與兩種對地阻抗限制值可設定。 Inverter ID: 002 ► Mode: ON ► ► Insulation Resistance: 250kΩ Plus Grounded Country Minus Grounded Grid Settings EXIT EXIT Mode: ON ► 150kΩ ► Resistance: 250kΩ 250kΩ EXIT 1100kΩ EXIT 圖5-11 : Insulation頁面... -
Page 189: Grid Settings
變流器開機 5.2.7.4 Grid Settings Grid Settings頁面包含各種電壓與頻率保護值，這些保護值乃依據各電力法規所 建立，若無特殊需求請勿修改任何保護值。 Inverter ID: 002 ► Voltage Protection High Off 276.0V ► Insulation Freq. Protection High On 259.0V Country Reconnect T 600s High Off T 0.3s If user enters wrong settings ► Grid Settings P Ramp Up 6000%/m Low Off 184.0V... -
Page 190: Dry Contact
變流器開機 5.2.7.5 Dry Contact 使用者可透過此頁面自訂乾接點1之觸發條件。M50A機種提供8種觸發條件可選 擇，當被選擇的條件觸發時，乾接點1之兩個針腳將會短路，以觸動使用者所連 接的外部裝置。各選項與觸發條件的詳細資訊請參考表5-2。 設定值 乾接點觸發時機 Disable 不動作。 On Grid 當變流器成功併網時。 Fan Fail 當Fan Fail發生時。 Insulation 當對地阻抗測試失敗時。 Alarm 任何 Error、Fault、Warning發生時。 Error 任何 Error發生時。 Fault 任何 Fault發生時。 Warning 任何 Warning發生時。 表5-2 : 乾接點觸發條件設定 DC Injection Dry Cont. A Insulat. -
Page 191: Epo
變流器開機 5.2.7.6 EPO EPO有兩種偵測模式：Normal Open與Normal Close。Normal Open代表EPO 常態為開路，短路時則觸發緊急關機功能。Normal Close則代表常態為短路，開 路時則觸發緊機關機功能。請依據您的需求選擇適合的偵測模式。 DC Injection Dry Contact RCMU ► Normal Close 圖5-15 : EPO頁面 5.2.7.7 AC connection RPI M50A支援3P3W與3P4W配線方式，請依照實際配線方式選擇對應的設定， 確保機子能正常運作。 AC Connection 3P4W ► Anti-islanding Max. Power 55000W Return to Factory 圖5-16 : AC配線方式 5.2.7.8 Max. -
Page 192: Active / Reactive Power
變流器開機 5.2.8 Active / Reactive power 進入實功/虛功控制頁面前必須輸入密碼。此頁面包含實功功率控制與虛功功率 控制兩個主要功能。 實功功率控制有三種模式： Power Limit, Power vs. Frequency, and P(V)； 虛功功率控制有四種模式： Constant cosphi, cosphi(P), Constant Q, and Q(V)。 這些模式將會在下面的章節中詳細的介紹。 Warning: ► Active Power Ctrl Adj. would affect Reactive Power Ctrl energy production. Password: ＊＊＊＊ EXIT 圖5-18 : Active/Reactive power頁面... -
Page 193: P(V)
變流器開機 Others Germany MV & Italy Gradient Gradient ( Hz ) ( Hz ) start = recovery protection protection recovery start 圖5-21 : Power vs Frequency參數對照 5.2.8.3 P(V) 此模式啟動後，當市電電壓大於V lock-in且此時變流器之輸出功率大於P lock-in 時，變流器將會自動將輸出功率降低至P lock-out，直到市電電壓低於V lock-out 且經過T recovery秒後方回復正常功率輸出。 Power Limit Mode ► Power vs. -
Page 194: Constant Cosphi
變流器開機 5.2.8.4 Constant cosphi 此模式啟動後，變流器可饋入固定功率因子(cosphi)之虛功功率至市電，使用者 可透過設定頁面指定欲饋入之功率因子。 ► Constant cosphi Mode ► Cosphi (P) cosphi Ind 1.000 Constant Q Q(V) EXIT 圖5-23 : Constant cosphi頁面 5.2.8.5 Cosphi (P) 此功能啟動後，變流器可隨著輸出之實功功率高低而饋入一定比例之虛功功率。 當國家設定為Italy LV或Italy MV時，使用者可進一步指定當市電電壓高於 V lock-in時方饋入虛功，電壓低於V lock-out後，無論此時輸出實功功率為何， 皆不饋入虛功。 Constant cosphi Mode ► Cosphi (P) Q upper Ind 1.000 ►... -
Page 195: Constant Q
變流器開機 5.2.8.6 Constant Q 此模式啟動後，變流器可饋入固定比例之虛功功率至市電，使用者可透過設定頁 面指定欲饋入之虛功功率量。 Constant cosphi Mode ► Cosphi (P) Fix Q Ind 90% ► Constant Q Q(V) EXIT 圖5-26 : Constant Q頁面 5.2.8.7 Q(V) 此模式啟動後，變流器會隨著市電電壓變化而饋入不同性質的虛功功率。 當國家設定為Italy LV或Italy MV時，使用者可進一步指定輸出功率達到P lock-in 時方饋入虛功，輸入功率小於P lock-out時則無論市電電壓為何，皆不饋入任何 虛功。 Constant cosphi Mode ► Cosphi (P) 248.4V Constant Q 253.0V... -
Page 196: Q Setting 24／7
變流器開機 ／ 5.2.9 Q setting 於Q setting ／ 頁面中有四個功能，分別為Q setting point, Q(P), Q(V), Q(T)。 當使用此控制模式時，變流器於夜間時會保持併網，並饋入使用者設定的虛功量， 假使變流器於夜間解除併網狀態，則必須等到直流端有足夠的能量才會使變流器 重新啟動。各功能詳細的敘述請參考以下小節。 Q setting point Q(P) Q(V) Q(T) 圖5-29 : Q setting 24/7 頁面 5.2.9.1 Q setting point 在Q setting point頁面中，使用者得以百分比的形式設定變流器饋入電網的虛功量。 ► ► Q setting point ►... -
Page 197: Q(V)
變流器開機 5.2.9.3 Q(V) 此模式啟動後，變流器會根據市電電壓變化而饋入不同的虛功功率。此功能設定 流程與5.2.8.7節相同。 5.2.9.4 Q(T) 此功能開啟後，可以供使用者利用外部監控系統進行排程，依據時間控制饋入 電網的虛功。 Q setting point Mode: ► Q(P) Q(V) ► Q(T) EXIT 圖5-32 : Q(T) 頁面 5.2.10 FRT (Fault ride through) 根據某些特定地區之電力法規規範，當市電電壓發生驟降時，在一定的時間內逆 變器必須維持併網狀態。使用者可透過啟動FRT功能並設定所需的參數來達到這 項要求。 General Settings Warning: Mode ► Install Settings Adj. would affect Dead Band -10% Active/Reactive Pwr... -
Page 198: 6 設備維護
設備維護 6 設備維護 為確保PV Inverter正常運轉，請至少每半年確認一次變流器所有端子與螺絲是否鬆脫、 電纜線是否毀損、散熱出風口有無異物阻塞。如有上述情形，請聯絡合格之技術人員進 行維修、清理或更換。 觸電危險！ - 在進行維護工作前, 即使切斷機殼底部的手動開關,仍需將AC 與 DC 電源確實切離, 避免觸電。 6.1 更換突波保護器 (SPD) RPI M50A 機種於AC與DC端皆有安裝突波保護器。 _12s 當變流器遭受突波時(例如：遭受雷擊)，突波保護器將會保護變流器而後損壞。 當您發現顯示面板上出現「SPD Fail」的錯誤訊息時，代表至少有一個突波保護 器已損壞，此時請參考以下步驟更換突波保護器。 1. 將變流器之AC與DC電源斷電並等待至顯示面板完全熄滅。 2. 將前蓋顯示面板下方的六個螺絲旋開。 (參考圖6-1) 3. 移除端子。 (參考圖6-2) 4. 解開螺絲。 (參考圖6-3) 5. 取下損壞之SPD。 (參考圖6-4) 6. 更換突波保護器模組。 7. -
Page 199: 圖6-1：卸下/重新裝上前蓋
設備維護 重新組裝 重新組裝 重新組裝 重新組裝 拆除 拆除 拆除 拆除 重新組裝 重新組裝 重新組裝 重新組裝 拆除 拆除 拆除 拆除 重新組裝 重新組裝 重新組裝 重新組裝 拆除 拆除 拆除 拆除 圖6-1：卸下/重新裝上前蓋 圖6-2 : 移除端子... -
Page 200: 圖6-3 : 解開螺絲
設備維護 *组装所需的螺絲扭力：8 Kgf-cm (0.8N-m) 圖6-3 : 解開螺絲 圖6-4 : 取下損壞之SPD... -
Page 201: 更換Dc保險絲
設備維護 6.2 更換DC保險絲 RPI M50A 機種於DC輸入端皆有配接15A的DC保險絲。此保險絲之詳細規格如下： _12s 保險絲的選用請參照下方所建議之元件。 Item : String Fuse (source 1) Item : String Fuse (source 2) Part number : 0SPF015.T Part number : 10GPV15U0 Rate amp : 15 A Rate amp : 15 A Rate voltage : 1000 V Rate voltage : 1000 V Manufacturers : Littelfuse Manufacturers : Hollyland... -
Page 202: 清理風扇
設備維護 圖6-6 : 更換保險絲 6.3 清理風扇 將風扇架四個角落的螺絲鬆開後，稍微拉出風扇架即可看到風扇接頭，依序解開 後可將整個風扇模組拆離變流器，以便進行清除積塵工作，請參考圖6-7。 *组装所需的螺絲扭力：10 Kgf-cm (1N-m) 圖6-7 : 拆解風扇模組... -
Page 203: 更換風扇
設備維護 6.4 更換風扇 若風扇故障需要更換，請將該風扇四顆螺絲與固定於風扇架的連接端子拆除，即 可換上新風扇。 *组装所需的螺絲扭力：8 Kgf-cm (0.8N-m) 圖6-8 : 拆解單一風扇 6.5 清理進風口濾網 進風口濾網模組拆解方式如圖6-9，拆除4支固定螺絲即可卸下模組並進行清除積 塵的工作，變流器左右兩側的進風口濾網均需定期清理。 *组装所需的螺絲扭力：8 Kgf-cm (0.8N-m) 圖6-9 : 拆卸出風口濾網模組示意圖... -
Page 204: 7 錯誤訊息與簡易故障排除
錯誤訊息與簡易故障排除 7 錯誤訊息與簡易故障排除 錯誤資訊 資訊顯示 可能原因 故障排除 1. 實際的市電頻率高過過頻率保護 1. 檢查變流器端的市電頻率 AC Freq 設定 High 2. 檢查國家設定 2. 國家設定不正確 (E01) 3. 檢查變流器端的偵測電路 3. 偵測電路功能異常 1. 實際的市電頻率低於欠頻率保護 1. 檢查變流器端的市電頻率 AC Freq 設定 2. 檢查國家與電網設定 2. 國家或電網設定不正確 (E02) 3. 檢查變流器端的偵測電路 3. 偵測電路功能異常 Grid Quality 在電網或靠近變流器附近非線性的... - Page 205 錯誤訊息與簡易故障排除 錯誤資訊 資訊顯示 可能原因 故障排除 1. 太陽能板絕緣測試未通過 2. 太陽能板電容值介於正到接地 1. 檢查輸入端絕緣 Insulation 端或負到接地端太大或者兩者 2. 檢查電容值, 必要時擦乾太陽能板 (E34) 皆有之 3. 檢查變流器內部的偵測電路 3. 偵測電路功能異常 表7-1 : 錯誤資訊 警 告 資訊顯示 可能原因 故障排除 1. 實際Solar1電壓低於下限值 1. 檢查Solar1電壓至變流器端的連接 Solar1 2. 若實際Solar1電壓接近0， 2. 檢查boost1的所有開關裝置 變流器內部可能有裝置損壞 (W01) 3.
- Page 206 錯誤訊息與簡易故障排除 故 障 資訊顯示 可能原因 故障排除 1. 檢查市電波形. 必要時變流器與電網連接處 1. 市電波形異常 Injection 必須遠離非線性的負載 (F01, F02, 2. 偵測電路功能異常 2. 檢查變流器內部的偵測電路 F03) 1. 環境溫度超過60℃ Temperature 1. 檢查設備的周遭和環境 (裝置異常) (F05) 2. 檢查變流器內部的偵測電路 2. 偵測電路功能異常 1. 檢查設備的周遭和環境 Temperature 1. 環境溫度<-30℃ 2. 檢查變流器內部的偵測電路 (F07) 2. 偵測電路功能異常 (RTM1, RTB1, RTG1 and RTH1) HW NTC1 1.
- Page 207 錯誤訊息與簡易故障排除 故 障 資訊顯示 可能原因 故障排除 1. 輸入功率不足 1. 檢查輸入電壓必須> 150Vdc HW DSP ADC2 2. 輔助電源電路功能異常 2. 檢查變流器內部的輔助電源電路 (F16) 3. 偵測電路功能異常 3. 檢查變流器內部的偵測電路 1. 輸入功率不足 1. 檢查輸入電壓必須> 150Vdc HW DSP ADC3 2. 輔助電源電路功能異常 2. 檢查變流器內部的輔助電源電路 (F17) 3. 偵測電路功能異常 3. 檢查變流器內部的偵測電路 1.
- Page 208 錯誤訊息與簡易故障排除 故 障 資訊顯示 可能原因 故障排除 1. 變流器內部的電源線未連接 HW Con. Fail 1. 檢查變流器內部電源線 (F26) 2. 電流回授電路無效 2. 檢查變流器內部電流回授電路 RCMU Fail 1. RCMU連接中斷 1. 檢查變流器內部RCMU連接 (F27) 2. 偵測電路功能異常 2. 檢查變流器內部的偵測電路 1. 替換無效的繼電器 RLY Short 1. 一個或多個繼電器是閉合的 (F28) 2. 檢查變流器內部的驅動電路 2. 繼電器driver電路功能異常 1.一個或多個繼電器異常...
- Page 209 錯誤訊息與簡易故障排除 故 障 資訊顯示 可能原因 故障排除 1. 測試電流回路損壞 1. 檢查WC3至CNC16的連接 HW CT B Fail 2. CSC2無效 2. 替換新的CSC2 (F43) 3. 偵測電路功能異常 3. 檢查變流器內部的偵測電路 1. 測試電流回路損壞 1. 檢查WC3至CNC16的連接 HW CT C Fail 2. CSC3無效 2. 替換新的CSC3 (F44) 3. 偵測電路功能異常 3. 檢查變流器內部的偵測電路 1.
-
Page 210: 8 卸載
卸載 8 卸載 如需要將變流器卸載，請務必遵守以下規範與程序。 警 告 ! 為了避免人員受傷, 請遵守以下程序： - 將手動開關(Manual Switch)轉至OFF。 - 切斷AC斷路器, 解除與市電端之連接。 - 切斷太陽能板斷路器, 解除變流器和太陽能板之連接。 - 使用適合之電壓量測儀錶 (voltmeter), 確認AC電源與DC電源已完全斷除。 - 拔除與市電連接之AC端纜線。 - 拔除與太陽能板連接之DC端纜線。 - 拔除所有通訊連接RS-485模塊。... -
Page 211: 9 技術資料
技術資料 9 技術資料 Model RPI M50A 一般規格 Powder coated aluminum 外殼 -25~60℃, full power up to 40℃ Full power up to 50°C @VDC 600V, COSØ=1 操作溫度 (請參考圖9-1至圖9-3) 2000m 操作高度 0% – 100% non-condensing. 相對濕度 Outdoor, wet locations 環境類別 IP65 (Electronics) 防護等級 污染等級... - Page 212 技術資料 Model RPI M50A 最大功率追蹤電壓範圍 (額定功率) 平衡輸入(50/50) 520-800Vdc 700-800Vdc 最大非平衡輸入 350-800Vdc 12 pairs MC4 輸入數目 50A * 2 額定電流 各MPPT最大短路電流(Isc) (Each String 12A) 保險絲 Type II, 可替換 Surge protection device EN 50539-11, IEC 61643-11 市電側(Grid side) 50kW / 50kVA 標稱功率 55kW / 55kVA 最大功率...
- Page 213 技術資料 Model RPI M50A 介面與通訊 Black-on-white character type LCD display Real time clock 使用者介面 30 events record 2 RS-485 connections 外部通訊 認證 CE conformity VDE-AR-N 4105 Grid interface VDE0126-1-1 NB/T 32004 Emission EN 61000-6-3 Harmonics EN 61000-3-12 Variations and flicker EN 61000-3-11 Immunity EN 61000-6-2...
-
Page 214: 圖9-1 : M50A效率曲線
技術資料 Efficiency of M50A Output voltage at 400Vac Efficiency(%) Pn=50kW 100% 520V 600V 800V 100% 110% Output Power (%) 圖9-1 : M50A效率曲線... -
Page 215: 圖9-1 : M50A溫度降載曲線 (Cosφ=1.0)
技術資料 Temperature Derating RPI M50A P/Pn* Cos(Ф) =1.0 *Pn=50kW 115% 110% 105% 100% 520Vdc 600Vdc 800Vdc ℃ Ambient Temperature 圖9-2 : M50A溫度降載曲線 (cosφ=1.0) -
Page 216: 圖9-3 : M50A溫度降載曲線 (Cosφ=0.9)
技術資料 Temperature Derating RPI M50A P/Pn* Cos(Ф) =0.95 *Pn=50kW 115% 110% 105% 100% S(520Vdc) P(520Vdc) S(600Vdc) P(600Vdc) S(800Vdc) P(800Vdc) ℃ Ambient Temperature 圖9-3 : M50A溫度降載曲線 (cosφ=0.95) - Page 217 技術資料 Temperature Derating RPI M50A Cos(Ф) =0.9 P/Pn* *Pn=50kW 115% 110% 105% 100% S (520Vdc) P(520Vdc) S(600Vdc) P (600Vdc) S(800Vdc) P (800Vdc) ℃ Ambien Temperature 圖9-4 : M50A溫度降載曲線 (cosφ=0.9)
-
Page 218: 圖9-4 : M50A輸入電壓降載曲線 (Cosφ=1.0)
技術資料 Input Voltage Derating RPI M50A P/Pn* *Pn=50kW AMB 25°C 110% AMB 40°C 100% AMB 45°C AMB 50°C AMB 55°C 1000 Input Voltage 圖9-5 : M50A輸入電壓降載曲線 (cosφ=1.0) -
Page 219: 附錄 A: I-V Curve Limitation
附錄 A: I-V curve limitation 附錄 附錄 A: I-V curve limitation 基於保險絲的安全性，太陽能電池板最大功率的配置不能超過此IV曲線。 若是使用者使用外接保險絲，使用者須確保該保險絲在1000Vdc以上的熔斷特性。 附錄 A : 保險絲使用限制之I-V曲線... -
Page 220: 附錄 B: 組裝說明
附錄 B：組裝說明 附錄 B：組裝說明 ① ② ⑤ ③ ④ ④ ③ 位置 螺絲扭力 Front cover 10 Kgf-cm (1N-m) Air inlet 8 Kgf-cm (0.8N-m) Fan panel 8 Kgf-cm (0.8N-m) Fans 8 Kgf-cm (0.8N-m) SPD board 8 Kgf-cm (0.8N-m) 附錄 B-1 : 組裝說明-1... - Page 221 附錄 B：組裝說明 ② ① ⑤ Dry Contact ③ ⑥ RS-485 PV-KBT 4/6 Ⅱ PV-KST 4/6 Ⅱ ④ NO 位置 螺絲扭力 導體橫截面 AC wire 30.6 Kgf-cm (3N-m) 2~1AWG (25~38mm²) AC plug 60 ~ 80 kgf-cm (5.9 ~ 7.8N-m) D1: 66 ~ 204 Kgf-cm (6.5 ~ 20N-m) D2: 112 ~ 173 Kgf-cm (11 ~ 17N-m) Rubber rings D3: 133 ~ 143 Kgf-cm (13 ~ 14N-m)
- Page 224 5013237005 Version 06190528...
