Summary of Contents for TCL LINKHUB 5G

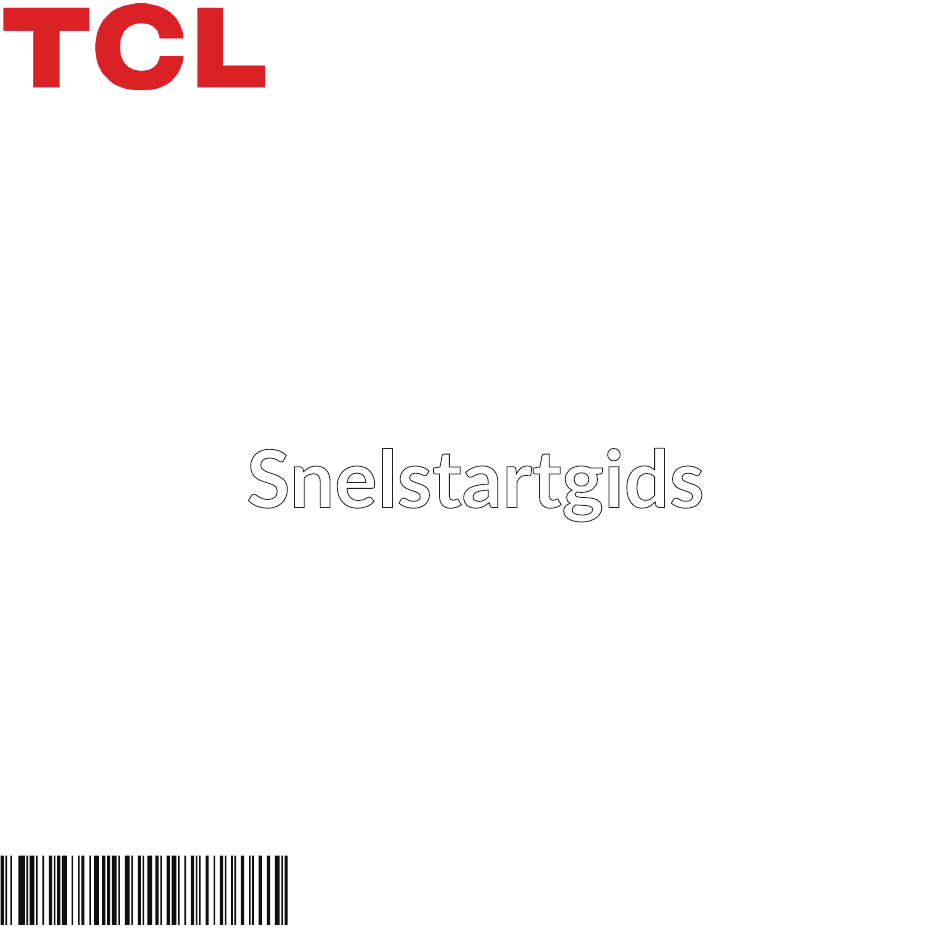

  • Page 1 Snelstartgids HH500V CJB1SW1LCAEA...

  • Page 2: Voordat U Begint

    Voordat u begint Lees alle instructies zodat u altijd en overal toegang hebt tot internet. Waar u uw router moet neerzetten De ideale plek voor uw apparaat is in de buurt van een raam. Zo krijgt u het beste signaal. Probeer een paar verschillende plekken totdat u de plek met het beste signaal vindt.

  • Page 3: Inhoud Van De Doos

    CQF1SW102AEA HH500V HH500V CJB1SW102AEA Veiligheids- en 5G CPE Stroomadapter Snelstartgids garantie- informatie • Gebruik alleen de door TCL goedgekeurde stroomadapter die in deze doos wordt geleverd • Niet-goedgekeurde opladers kunnen gevaarlijk zijn en het apparaat beschadigen NL - 3...
  • Page 4 Apparaatoverzicht Aan/uit-knop WPS-knop 5G-indicator Reset-knop/Antennepoort 4G-indicator Nano SIM-sleuf Wi-Fi-indicator LAN-/WAN-poorten Voeding-indicator TEL-poort Voeding-aansluiting NL - 4...
  • Page 5 Aan de slag met het apparaat: SIM-kaart plaatsen Belangrijk: Verwijder de simkaart niet wanneer uw 5G CPE in gebruik is, de verbinding met het internet wordt anders verbroken. Tip: U kunt de PIN code van uw SIM kaart instellen via de startpagina. Ga naar Instellingen >...
  • Page 6 De stroomadapter aansluiten Volg de onderstaande afbeelding om de stroomadapter aan te sluiten. Als u de 5G CPE hebt aangesloten op het stopcontact, gaat deze automatisch aan. Plaats de 5G CPE minimaal één meter van telefoons en andere elektrische apparaten om storing te voorkomen die wordt veroorzaakt door radiosignalen.
  • Page 7 • Raadpleeg het label aan de onderkant van de router voor het standaard login- wachtwoord, de netwerknaam en het WiFi-wachtwoord. • Wanneer de kleur van de WiFi-indicator blauw is, is WiFi ingeschakeld. http://192.168.1.1 URL:http://192.168.1.1 SSID: SSID(2.4G): TCL-XXXX-2.4GHz TCL-XXXX-XGHz http://192.168.1.1 SSID(5G): TCL-XXXX-5GHz WIFI Key: SSID:...
  • Page 8 Optionele configuraties • Ethernet-kabel Sluit een uiteinde van de Ethernet-kabel aan op een van deze twee LAN-poorten, en het andere uiteinde sluit u aan op uw apparaat. U kunt maximaal twee apparaten aansluiten via de LAN-poorten. NL - 8...
  • Page 9 • Externe antenne In gebieden met slechte signaalontvangst sluit u externe antennes aan op de twee poorten met het label 'TS-9' om de ontvangst te verbeteren. Waarschuwing: Controleer voordat u de externe antenne aansluit of de 5G CPE uitgeschakeld en is losgekoppeld van het stopcontact.
  • Page 10 • Telefoon Voer de onderstaande stappen uit om te verbinden met een telefoon: 1. Plaats een geldige SIM-kaart in het apparaat en schakel het apparaat in 2. Verbind de telefoon met de 'TEL'-poort van het apparaat via de telefoonlijn. NL - 10...

  • Page 11: Veelgestelde Vragen

    Veelgestelde vragen • Het Wi-Fi-wachtwoord wijzigen 1. Typ http:/ /192.168.1.1 in de adresbalk in en druk op Enter. De startpagina wordt geladen. 2. Klik op Aanmelden en voer het wachtwoord in. Het wachtwoord staat op het label op de onderzijde van het apparaat. 3.
  • Page 12 • Schakel tijdens onweer het apparaat uit en verwijder alle kabels. • Gebruik geen externe antenne of stroomadapter die geen standaardonderdeel is voor het apparaat of niet is goedgekeurd door TCL. TCL niet aansprakelijk voor problemen die voortvloeien uit het gebruik van niet goedgekeurde apparatuur.
  • Page 13 Quick Start Guide HH500V...

  • Page 14: Before You Get Started

    Before you get started Make sure you read through all the instructions so that you can access and enjoy the internet anytime anywhere. Where to place your router To get the best signal, the ideal location for your device will be near a window. Try a few different areas until you find the one with the best signal.

  • Page 15: What's In The Box

    HH500V HH500V CJB1SW1LCAAA CQF1SW1LCAAA Safety and warranty 5G CPE Power adapter Quick start guide information • Only use the TCL approved power adapter included in this box • Unapproved chargers may cause damage to the device EN - 15...

  • Page 16: Device Overview

    Device overview Power button WPS button 5G indicator Reset button / Antennae port 4G indicator Nano SIM slot WiFi indicator LAN / WAN ports Power indicator TEL port Power connector EN - 16...

  • Page 17: Getting Started With Your Device

    Getting started with your device: Insert a SIM Note: Don’t remove the SIM card when your 5G CPE is in use, else you may lose connectivity to the internet. Tip: You can set your PIN code of SIM card on the web user interface of Settings > Security >...
  • Page 18 Connect to the power adapter Follow the illustration below to plug in the power adapter. Once connected to a power outlet, your 5G CPE will automatically power on. To prevent interference caused by radio signals, place the 5G CPE at least one metre away from phones and other electrical devices.
  • Page 19 • Refer to the label on the bottom of your 5G CPE for the default login password, network name and WiFi password. • When the colour of WiFi indicator is blue, WiFi feature is enabled. http://192.168.1.1 URL:http://192.168.1.1 SSID: SSID(2.4G): TCL-XXXX-2.4GHz TCL-XXXX-XGHz http://192.168.1.1 SSID(5G): TCL-XXXX-5GHz WIFI Key: SSID:...

  • Page 20: Optional Configurations

    Optional configurations • Ethernet cable Connect one end of the Ethernet cable to either of these two LAN ports, and the other end to your Laptop or other devices. Up to two devices can be connected to the LAN ports. EN - 20...
  • Page 21 • External antennae In areas with poor signal reception, connect external antennae to the two ports labelled TS-9 to improve signal reception. Warning: Before installing the external antennae, ensure that your 5G CPE is turned off and disconnected from the power outlet. •...
  • Page 22 • Telephone To connect to a telephone, follow the steps below: 1. Insert a valid SIM card into device and power on device. 2. Connect the telephone with device ‘TEL’ port via telephone line. EN - 22...
  • Page 23 FAQs • How to change WiFi Password 1. Type http:/ /192.168.1.1 into the address bar and press the Enter key. The home page will then load. 2. Click Log in and enter the password. The password can be found on the label at the bottom of your 5G CPE. 3.

  • Page 24: Safety Reminder

    • Do not use an external antennae or a power adapter that is not a standard component for the router or is not TCL approved. TCL is not liable for any problems that may result from use of unapproved equipment. Outdoor antennae must be installed by a qualified technician.
