Malmbergs 99 751 42 Instruction Manual

www.malmbergs.com
gebrauchsanweisung / instruction Manual /
Käyttöohje / Manuel d'utilisation / Manuale
d'istruzioni / gebruiksaanwijzing / Bruksanvisning
Art.no: 99 751 42
DE
EN
FI
FR
1
I
NL
SE
2
4
A
DE
PIR-Sensor für Medusa LED 9975131-33
SpeZiFiKAtionen
Spannung:
Belastung:
Arbeitstemperatur:
Bewachungsgebiet:
Abschaltverzögerung: 30 sek.
LichteinSteLLung
Wenn das umgebende Licht mehr als 10 Lux ist, wird
das Licht nicht angezündet.

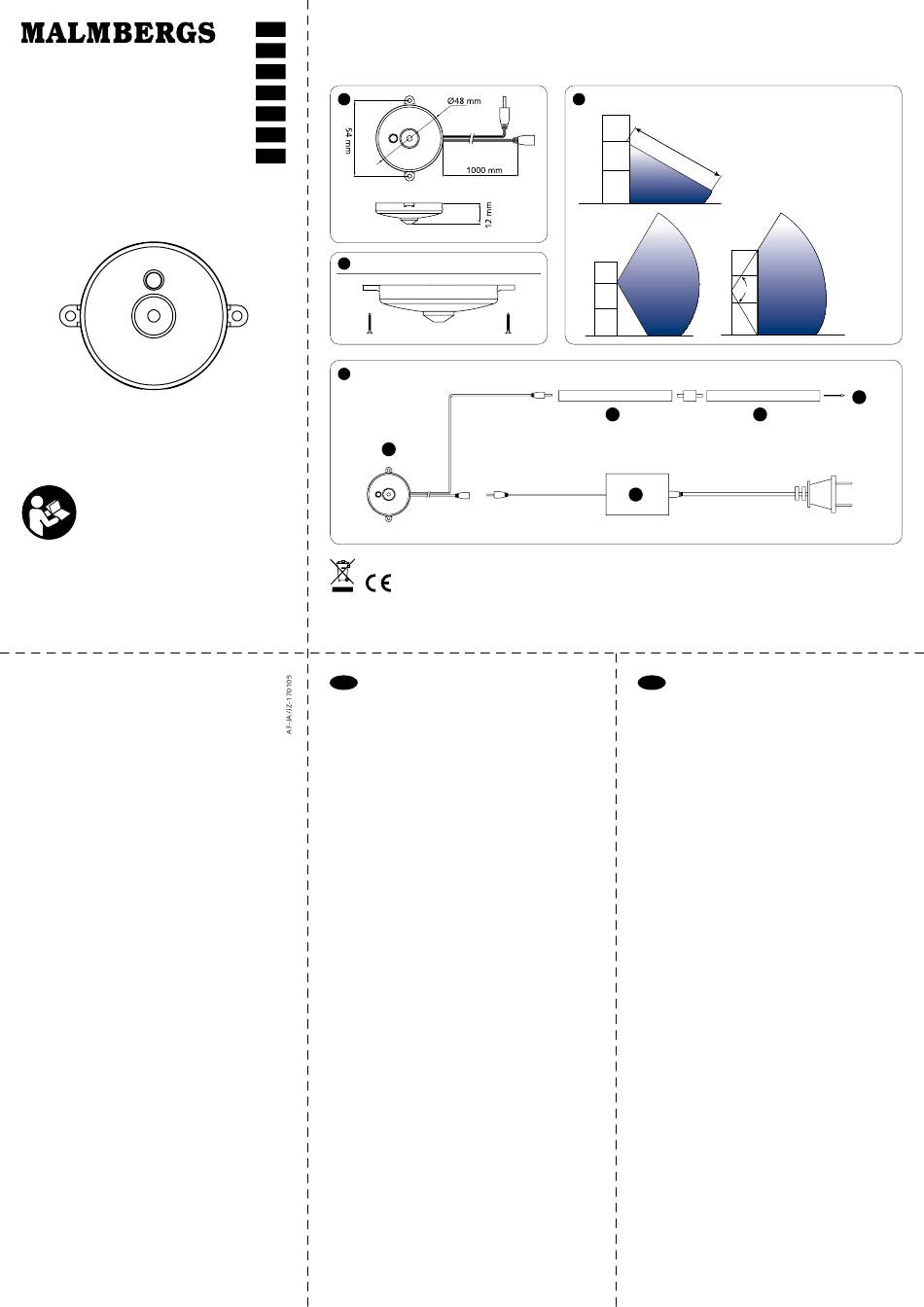

MASSKiZZe
Siehe Bild 1.
inStALLAtion
2 Stück M3,0x10 Schrauben bei installation
verwenden, siehe Bild 2.
Montageposition, siehe Bild 3.
Bitte folgendes beachten: Das Bild zeigt daß das
Bewachungsgebiet abhängig von Montageposition
variiert. Bitte die passende installationsalternative
wählen.
SchALtScheMA
Siehe Bild 4.
A. pir-Sensor
B. LeD-Schiene
c. nächste LeD-Schiene
D. treiber
3
B
Dc 24V
Max. 36W
-20°c bis +40°c
120°, 2 m
3 m
o
120
B
D
EN
PIR Sensor for Medusa LED 9975131-33
SpeciFicAtionS
Input/output voltage: Dc 24V
Max. 36W
Load:
Operating temp: -20°c to +40°c
Detection area: 120°, 2 m
Time setting: 30 seconds
Light SenSitiVe controL
When the ambient light is more than 10 lux, the
light will not illuminate.
DrAWing
See Fig. 1.
inStALLAtion
2 pcs M3.0x10 screws make it easy to install, see
Fig. 2
install position see Fig. 3.
note: the picture shows that the detection area
vary depending on mounting position. choose
the correct mounting position according to your
purpose.
connection guiDe
See Fig. 4.
A. pir sensor
B. LeD rail
c. next LeD rail
D. Driver
C
