Viking 5 Series Installation, Use & Care Manual

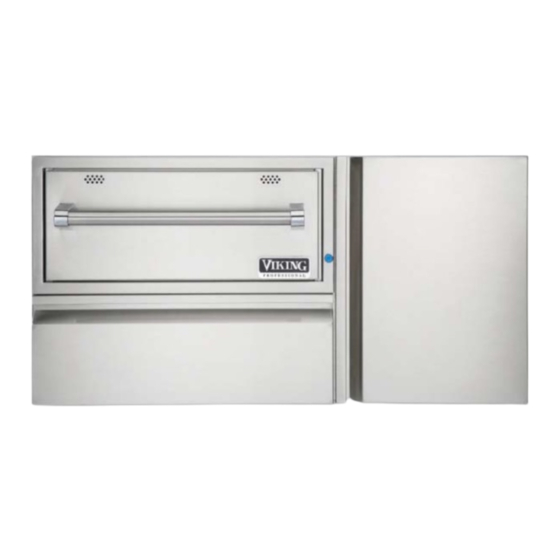

Outdoor warming drawer/ convenience center
Hide thumbs
Also See for 5 Series:
Subscribe to Our Youtube Channel
Related Manuals for Viking 5 Series
Summary of Contents for Viking 5 Series

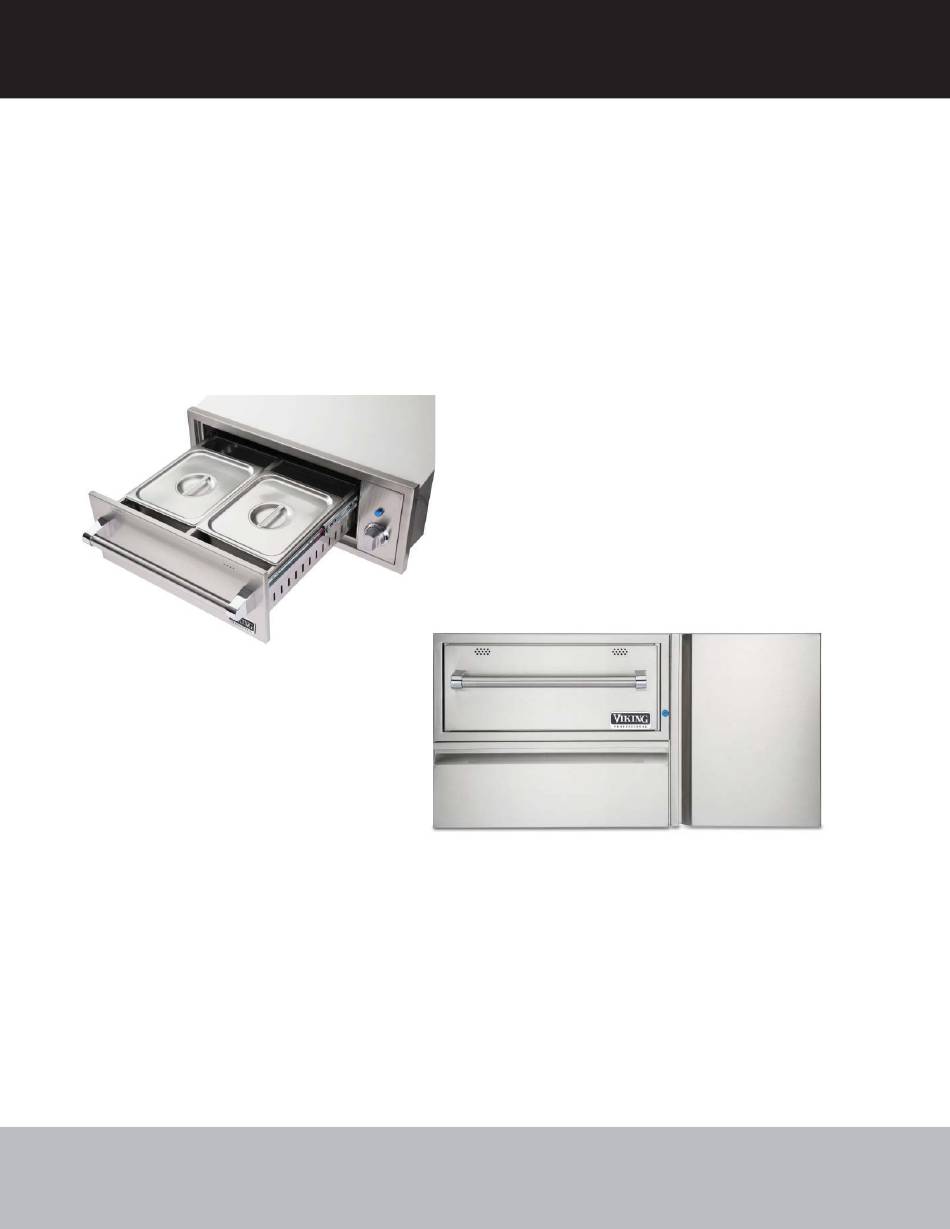

- Page 1 Installation / Use & Care MANUAL 5 SERIES Outdoor Warming Drawer/ Convenience Center VQEWD5301 VQEWD5421...
-
Page 2: Table Of Contents
Table of Contents Warnings __________________________________________________________________________ 3 Installation ________________________________________________________________________ 5 Dimensions VQEWD5301 _________________________________________________________ 6 Dimensions VQEWD5421 _________________________________________________________ 8 Important Safety Warnings __________________________________________________________ 10 Before Using your Appliance _________________________________________________________ 11 Temperature Controls ______________________________________________________________ 11 Heat Light ON _________________________________________________________________ 11 Moisture Vent Control __________________________________________________________ 11 Cleaning and Maintenance __________________________________________________________ 12 Troubleshooting ___________________________________________________________________ 12 Service Information ________________________________________________________________ 13... -
Page 3: Warnings
Warnings Warning and Important Safety Instructions appearing in this manual are not meant to cover all possible conditions and situations that may occur. Common sense, caution, and care must be exercised when installing, maintaining, or operating the appliance. ALWAYS contact the manufacturer about problems or conditions you do not understand. Recognize Safety Symbols, Words, Labels DANGER Hazards or unsafe practices which WILL result in... - Page 4 Warnings WARNING WARNING NEVER use this appliance as a space heater to heat or BURN OR ELECTRICAL SHOCK HAZARD warm the room. Doing so may result in carbon monoxide Make sure all controls are OFF and drawer is poisoning and overheating of the drawer. COOL before cleaning.
-
Page 5: Installation
Installation • Be sure that the warming drawer is properly grounded and installed by a qualifi ed technician. The electrical cord has a 3 prong plug. Do not cut any of the prongs. • Make sure that the island is free of cracks that would allow water or other liquids to get into the electrical controls. •... - Page 6 VQEWD5301 Dimensions TOP VIEW 21-1/8” (53.7 cm) 20” (50.8cm) 28-1/4” (71.8 cm) 30” (76.2 cm) 23-5/8” (60.0 cm) 4-5/8” (11.7 cm) SIDE VIEW 20-1/2” (52.1 cm) 21-1/8” (53.7 cm) 17-1/2” (44.5 cm) 20” (50.8 cm) 15/16” (0.9 cm) 9-3/4” (24.8 cm) 15/16”...
- Page 7 VQEWD5301 Cutout Dimensions VQEWD5301 Support Beams Cutout 28-1/2 Width (W) (72.4 cm) Cutout 20-1/2” Depth (D) (52.1 cm) Cutout 10” Height (H) (25.4cm) 11-1/2” (29.2 cm) Apply weather proof sealant along the edges of the warmer Installation -Provide a 10” x 28 ½” cutout to the front of the island. -Provide support beams using metal studs.
- Page 8 VQEWD5421 Dimensions TOP VIEW 26-3/16” (66.5 cm) 24-9/16” (62.4 cm) 41-3/4” 40-1/8” (106.0 cm) (101.9 cm) 26-3/16” (66.5 cm) SIDE VIEW 17-1/2” (44.5 cm) 24-9/16” (62.4 cm) 19” (48.3 cm) FRONT VIEW 41-3/4” (106.0 cm) 11-1/2” (29.2 cm) 21” (53.3 cm) 9-5/16”...
- Page 9 VQEWD5421 Cutout Dimensions VQEWD5421 Cutout 40-1/4” Width (W) (102.2 cm) Cutout 24-1/2” Depth (D) (62.2 cm) Cutout 19-3/8” Height (H) (49.2) 21” (53.3 cm) Installation -Provide a 19 3/8” x 40 ¼” cutout to the front of the island. -Provide support beams using metal studs. -Pull the drawer out of the drawer casing to gain access on the mounting holder at the front of the casing.
-
Page 10: Important Safety Warnings
Important Safety Warnings WARNING If the information in this manual is not followed exactly, a fi re or explosion may result causing property damage, personal injury or death. About your Appliance •Do not touch the heating elements or interior surface of the drawer while it is in use. Use handles or knobs. •Do not store fl ammable materials in drawer. -
Page 11: Before Using Your Appliance
Before Using Your Appliance All products are wiped clean with solvents at the factory to remove any visible signs of dirt, oil, and grease which may have remained from the manufacturing process. Before using, clean the drawer thoroughly with hot, soapy water. There may be some burn off and odors on fi rst use of the appliance—this is normal. -
Page 12: Cleaning And Maintenance
Cleaning and Maintenance WARNING To prevent burns, do not remove pans while hot. Make sure drawer is cool before cleanng. Any piece of equipment works better and lasts longer when maintained properly and kept clean. Cooking equipment is no exception. Your warming drawer must be kept clean and maintained properly. -
Page 13: Service Information
Clearly describe the problem that you are having. If you are unable to obtain the name of an authorized service agency, or if you continue to have service problems, contact Viking Range, LLC at1-888-845-4641, or write to: Viking Range, LLC... -
Page 14: Limited Warranty
IV. Limited One-Year Warranty For a period of one (1) year from the original date of purchase, Viking Range, LLC will replace or repair parts found to be defective at no cost to the original purchaser. This includes the cost of shipping replacement parts and, where necessary, service labor at prevailing local rates by a Viking Range, LLC authorized service person. -
Page 15: Common Area Limited Warranty
No one has the authority to add to or vary Viking Range, LLC’s warranty, or to create for Viking Range, LLC any other obligation or liability in connection with the sale or use of its products. - Page 16 Viking Range, LLC 111 Front Street Greenwood, Mississippi 38930 USA (662) 455-1200 For product information, call 1-888-845-4641 or visit our web site at vikingrange.com 068960-000 EN (091518)
- Page 17 Installation/ Utilisation et entretien MANUEL SÉRIE 5 Tiroir chauff ant extérieur/ Centre utilitaire VQEWD5301 VQEWD5421...
- Page 18 Table des matières Avertissements _____________________________________________________________________ 3 Installation ________________________________________________________________________ 5 Dimensions VQEWD5301 _________________________________________________________ 6 Dimensions VQEWD5421 _________________________________________________________ 8 Mises en garde de sécurité importantes ________________________________________________ 10 Avant d’utiliser votre appareil ________________________________________________________ 11 Contrôles de température ___________________________________________________________ 11 Témoin de chauff e ALLUMÉ ______________________________________________________ 11 Commande des évents de contrôle de l’humidité...
-
Page 19: Avertissements
Avertissements Les avertissements et les instructions de sécurité importantes présentés dans ce manuel ne sont pas destinés à couvrir tous les problèmes et toutes les situations susceptibles de se présenter. Il convient de faire preuve de bon sens, de prudence et d’attention lors de l’installation, de l’entretien et de l’utilisation de l’appareil. - Page 20 Avertissements AVERTISSEMENT AVERTISSEMENT RISQUE DE BRÛLURE OU DE DÉCHARGE N’utilisez JAMAIS cet appareil comme radiateur ÉLECTRIQUE pour chauff er la pièce. Cela pourrait entraîner un Vérifi ez que toutes les commandes sont sur empoisonnement au monoxyde de carbone et la « OFF »...
-
Page 21: Installation
Installation • Veillez à ce que le tiroir chauff ant soit correctement mis à la terre et installé par un technicien qualifi é. Le cordon électrique est doté d’une fi che à 3 broches. Ne coupez aucune de ces broches. • Veillez à ce que l’îlot ne comporte aucune fi ssure qui pourrait laisser passer l’eau ou d’autres liquides jusqu’aux commandes électriques. - Page 22 VQEWD5301 Dimensions VUE SUPÉRIEURE 21-1/8 po (53,7 cm) 20 po (50,8 cm) 28-1/4 po (71,8 cm) 30 po (76,2 cm) 23-5/8 po (60,0 cm) 4-5/8 po (11,7 cm) VUE LATÉRALE 20-1/2 po (52,1 cm) 21-1/8 po (53,7 cm) 17-1/2 po (44,5 cm) 20 po (50,8 cm) 15/16 po (0,9 cm) 9-3/4 po (24,8 cm) 15/16 po (0,9 cm) VUE AVANT 30 po (76,2 cm) 11-1/2 po (29,2 cm)
- Page 23 VQEWD5301 Dimensions de découpe VQEWD5301 Poutres de soutien Découpe 28-1/2 po Largeur (L) (72,4 cm) Profondeur de 20-1/2 po découpe (P) (52,1 cm) Découpe 10 po Hauteur (H) (25,4 cm) 11-1/2 po (29,2 cm) Appliquez un joint résistant aux intempéries sur les bords du tiroir chauff ant Installation - Prévoyez une découpe de 10 x 28-1/2 po (254 x 724 mm) à...
- Page 24 VQEWD5421 Dimensions VUE SUPÉRIEURE 26-3/16 po (66,5 cm) 24-9/16 po (62,4 cm) 41-3/4 po 40-1/8 po (106,0 cm) (101,9 cm) VUE LATÉRALE 26-3/16 po (66,5 cm) 17-1/2 po (44,5 cm) 24-9/16 po (62,4 cm) 19 po (48,3 cm) VUE AVANT 41-3/4 po (106,0 cm) 11-1/2 po (29,2 cm) 21 po (53,3 cm) 9-5/16 po (23,7 cm) 25-1/2 po 16 po (64,8 cm) (40,6 cm)
- Page 25 VQEWD5421 Dimensions de découpe VQEWD5421 Découpe 40-1/4 po Largeur (L) (102,2 cm) Profondeur de 24-1/2 po découpe (P) (62,2 cm) Découpe 19-3/8 po Hauteur (H) (49,2) 21 po (53,3 cm) Installation - Prévoyez une découpe de 19 3/8 x 40 1/4 po (492 x 1022 mm) à l’avant de l’îlot. - Prévoyez des poutres de soutien à l’aide de supports en métal. - Tirez le tiroir hors de son coff rage pour accéder au support de montage à...
-
Page 26: Mises En Garde De Sécurité Importantes
Mises en garde de sécurité importantes AVERTISSEMENT Si les informations de ce manuel ne sont pas suivies scrupuleusement, un incendie ou une explosion pourrait provoquer des dommages matériels ou corporels, ou la mort. À propos de votre appareil • Ne touchez pas les éléments chauff ants ni la surface intérieure du tiroir pendant qu’il est utilisé. Utilisez les poignées et les boutons. •... -
Page 27: Avant D'utiliser Votre Appareil
Avant d’utiliser votre appareil Tous les produits sont nettoyés en usine à l’aide de solvants afi n de retirer toutes traces visibles de poussière, huile ou graisse résiduelles du processus de fabrication. Avant utilisation, nettoyez minutieusement le tiroir avec de l’eau chaude savonneuse. Il pourrait y avoir des vapeurs et des odeurs lors de la première utilisation de votre appareil : ceci est normal. -
Page 28: Nettoyage Et Entretien
Nettoyage et entretien AVERTISSEMENT Afi n d’éviter les brûlures, ne retirez pas les bacs lorsqu’ils sont chauds. Assurez-vous que le tiroir est froid avant de nettoyer. Tout équipement fonctionne mieux et plus longtemps lorsqu’il est entretenu correctement et qu’il reste propre. L’équipement de cuisson ne fait pas exception. -
Page 29: Informations Sur Le Dépannage
• Nom du distributeur qui vous a vendu le produit Décrivez clairement votre problème. Si vous ne trouvez pas le nom d’un centre de réparation agréé, ou si les problèmes persistent, appelez Viking Range, LLC au 1-888-845-4641 ou écrivez à : Viking Range, LLC PREFERRED SERVICE 111 Front Street... -
Page 30: Garantie Limitée
Cette garantie vous accorde des droits juridiques spécifi ques et vous pouvez avoir d’autres droits qui diff èrent d’un État à l’autre. Personne n’est autorisé à ajouter ou à modifi er une garantie de Viking Range, LLC, ou à créer à l’égard de Viking Range, LLC toute autre obligation ou responsabilité... -
Page 31: Garantie Limitée Pour Parties Communes
èrent d’un État à l’autre. Personne n’est autorisé à ajouter ou à modifi er une garantie de Viking Range, LLC, ou à créer à l’égard de Viking Range, LLC toute autre obligation ou responsabilité liée à la vente ou à l’utilisation de ses produits. Limité au remplacement des pièces défectueuses, le propriétaire payant tous les frais, dont de main-d’œuvre. - Page 32 Viking Range, LLC 111 Front Street Greenwood, Mississippi 38930 É.-U. (662) 455-1200 Pour obtenir des renseignements sur le produit, appelez au 1-888-845-4641 ou visitez notre site Web au vikingrange.com 068960-000 FR (091518)
- Page 33 MANUAL de instalación/ uso y cuidado SERIE 5 Cajón calentador para exterior/ Centro de conveniencia VQEWD5301 VQEWD5421...
- Page 34 Índice Advertencias _______________________________________________________________________ 3 Instalación ________________________________________________________________________ 5 Dimensiones VQEWD5301 ________________________________________________________ 6 Dimensiones VQEWD5421 ________________________________________________________ 8 Advertencias de seguridad importantes ________________________________________________ 10 Antes de usar el artefacto ___________________________________________________________ 11 Controles de temperatura ___________________________________________________________ 11 Luz de calor encendida _________________________________________________________ 11 Control de ventilación de humedad _______________________________________________ 11 Limpieza y mantenimiento __________________________________________________________ 12 Solución de problemas _____________________________________________________________ 13 Información de servicio técnico ______________________________________________________ 13...
-
Page 35: Advertencias
Advertencias Las advertencias y las instrucciones de seguridad importantes que aparecen en este manual no tienen como objetivo abordar todas las posibles condiciones y situaciones que puedan ocurrir. Se debe tener sentido común, precaución y cuidado al instalar, mantener u operar el artefacto. SIEMPRE contacte al fabricante si se presentan problemas o condiciones que no comprende. - Page 36 Advertencias ADVERTENCIA ADVERTENCIA NUNCA use este artefacto como un calentador de PELIGRO DE QUEMADURAS O DESCARGAS espacios para calentar o calefaccionar la habitación. ELÉCTRICAS Hacerlo puede provocar intoxicación por monóxido de Asegúrese de que todos los controles estén carbono y recalentamiento del cajón. APAGADOS y que el cajón esté...
-
Page 37: Instalación
Instalación • Asegúrese de que el cajón calentador esté correctamente conectado a tierra e instalado por un técnico califi cado. El cable eléctrico tiene un enchufe de 3 patas. No corte ninguna de ellas. • Asegúrese de que la isla no tenga grietas que permitan el ingreso de agua u otros líquidos a los controles eléctricos. •... -
Page 38: Dimensiones Vqewd5301
VQEWD5301 Dimensiones VISTA SUPERIOR 21-1/8 in (53,7 cm) 20 in (50,8 cm) 28-1/4 in (71,8 cm) 30 in (76,2 cm) 23-5/8 in (60 cm) 4-5/8 in (11,7 cm) VISTA LATERAL 20-1/2 in (52,1 cm) 21-1/8 in (53,7 cm) 17-1/2 in (44,5 cm) 20 in (50,8 cm) 15/16 in (0,9 cm) 9-3/4 in (24,8 cm) 15/16 in (0,9 cm) VISTA FRONTAL 30 in (76,2 cm) 11-1/2 in (29,2 cm) - Page 39 VQEWD5301 Dimensiones de encastrado VQEWD5301 Vigas de soporte Ancho (A) de 28-1/2 encastrado (72,4 cm) Profundidad 20-1/2 in (P) de (52,1 cm) encastrado Ancho (A) de 10 in encastrado (25,4 cm) 11-1/2 in (29,2 cm) Aplique sellador resistente a la intemperie a lo largo de los Instalación bordes del calentador -Proporcione un encastre de 10 in x 28 1/2 al frente de la isla.
-
Page 40: Dimensiones Vqewd5421
VQEWD5421 Dimensiones VISTA SUPERIOR 26-3/16 in (66,5 cm) 24-9/16 in (62,4 cm) 41-3/4 in 40-1/8 in (106 cm) (101,9 cm) 26-3/16 in (66,5 cm) VISTA 17-1/2 in LATERAL (44,5 cm) 24-9/16 in (62,4 cm) 19 in (48,3 cm) VISTA FRONTAL 41-3/4 in (106 cm) 11-1/2 in (29,2 cm) 21 in (53,3 cm) 9-5/16 in (23,7 cm) 25-1/2 in 16 in (64,8 cm) (40,6 cm) - Page 41 VQEWD5421 Dimensiones de encastrado VQEWD5421 Ancho (A) de 40-1/4 in encastrado (102,2 cm) Profundidad 24-1/2 in (P) de (62,2 cm) encastrado Ancho (A) de 19-3/8 in encastrado (49,2) 21 in (53,3 cm) Instalación -Proporcione un encastre de 19 3/8 in x 40 1/4 in al frente de la isla. -Proporcione vigas de soporte con pernos metálicos. -Saque el cajón de la carcasa del cajón para obtener acceso al soporte de montaje en la parte delantera de la carcasa.
-
Page 42: Advertencias De Seguridad Importantes
Advertencias de seguridad importantes ADVERTENCIA Si no se sigue exactamente la información de este manual, se puede producir un incendio o una explosión que puede causar daños a la propiedad, lesiones personales o la muerte. Acerca de su artefacto •No toque los elementos de calentamiento o la superfi cie interior del cajón mientras esté en uso. Use manijas o perillas. •No guarde materiales infl amables en el cajón. -
Page 43: Antes De Usar El Artefacto
Antes de usar el artefacto Todos los productos se limpian con solventes en la fábrica para eliminar todo signo visible de suciedad, aceite y grasa que pudiera haber quedado del proceso de fabricación. Antes de usarlo, limpie el cajón con agua caliente y jabón. Puede haber quemaduras y olores en el primer uso del artefacto;... -
Page 44: Limpieza Y Mantenimiento
Limpieza y mantenimiento ADVERTENCIA Para evitar quemaduras, no retire las fuentes mientras las bandejas estén calientes. Asegúrese de que el cajón esté frío antes de limpiarlo. Cualquier pieza de equipo funciona mejor y dura más si se mantiene adecuadamente y se mantiene limpia. El equipo de cocina no es una excepción. -
Page 45: Solución De Problemas
Describa claramente el problema que está teniendo. Si no puede obtener el nombre de un centro de servicio autorizado o si continúa teniendo problemas de servicio, póngase en contacto con Viking Range, LLC, llamando al 1-888-845-4641, o escriba a: Viking Range, LLC... -
Page 46: Garantía Limitada
La garantía sustituye todas las otras garantías explícitas o implícitas, y todas las otras obligaciones o responsabilidades relacionadas con la venta o el uso de sus productos para parrillas. La garantía no se aplicará, y Viking Range, LLC, no se hará responsable, en caso de daños que resulten del mal uso, abuso, alteración o modifi cación del artefacto, accidente, ambiente hostil, incendios, instalación incorrecta o... -
Page 47: Garantía Limitada De Área Común
La garantía sustituye todas las otras garantías explícitas o implícitas, y todas las otras obligaciones o responsabilidades relacionadas con la venta o el uso de sus productos para parrillas. La garantía no se aplicará, y Viking Range, LLC, no se hará responsable, en caso de daños que resulten del mal uso, abuso, alteración o modifi cación del artefacto, accidente, ambiente hostil, incendios, instalación incorrecta... - Page 48 Viking Range, LLC 111 Front Street Greenwood, Mississippi 38930 EE. UU. (662) 455-1200 Para obtener información sobre el producto, llame al 1-888-845-4641 o visite nuestro sitio web en vikingrange.com 068960-000 SP (091518)
