Seav LRX 2247 Manual

Centrale Elettronica LRX 2247
Centrale elettronica, per l'automazione contemporanea di 2
motori di tapparelle e tende da sole montati sia nello stesso rul-
lo di trascinamento che singolarmente. La centrale è azionabile
tramite pulsantiera e radiocomando, per il comando individuale
e centralizzato, dispone di ingressi per un Sensore Vento, Sole
o Pioggia cablati, inoltre è in grado di comunicare con i Sensori
Vento, Sole e Pioggia Wireless.
- Mod. LG 2247 :
- Mod. LRS 2247 :
- Mod. LRS2247 SET:
- Mod. LRH 2247 :
C T
ARATTERISTICHE ECNICHE
- Alimentazione:
- Uscita motori:
- Temperatura d'esercizio:
- Ricevitore radio:
- Radiocomandi compatibili:
- Quantità Radiocomandi memorizzabili:
- Quantità Sensori Wireless memorizzabili:
- Dimensioni imballo:
- Contenitore:
C

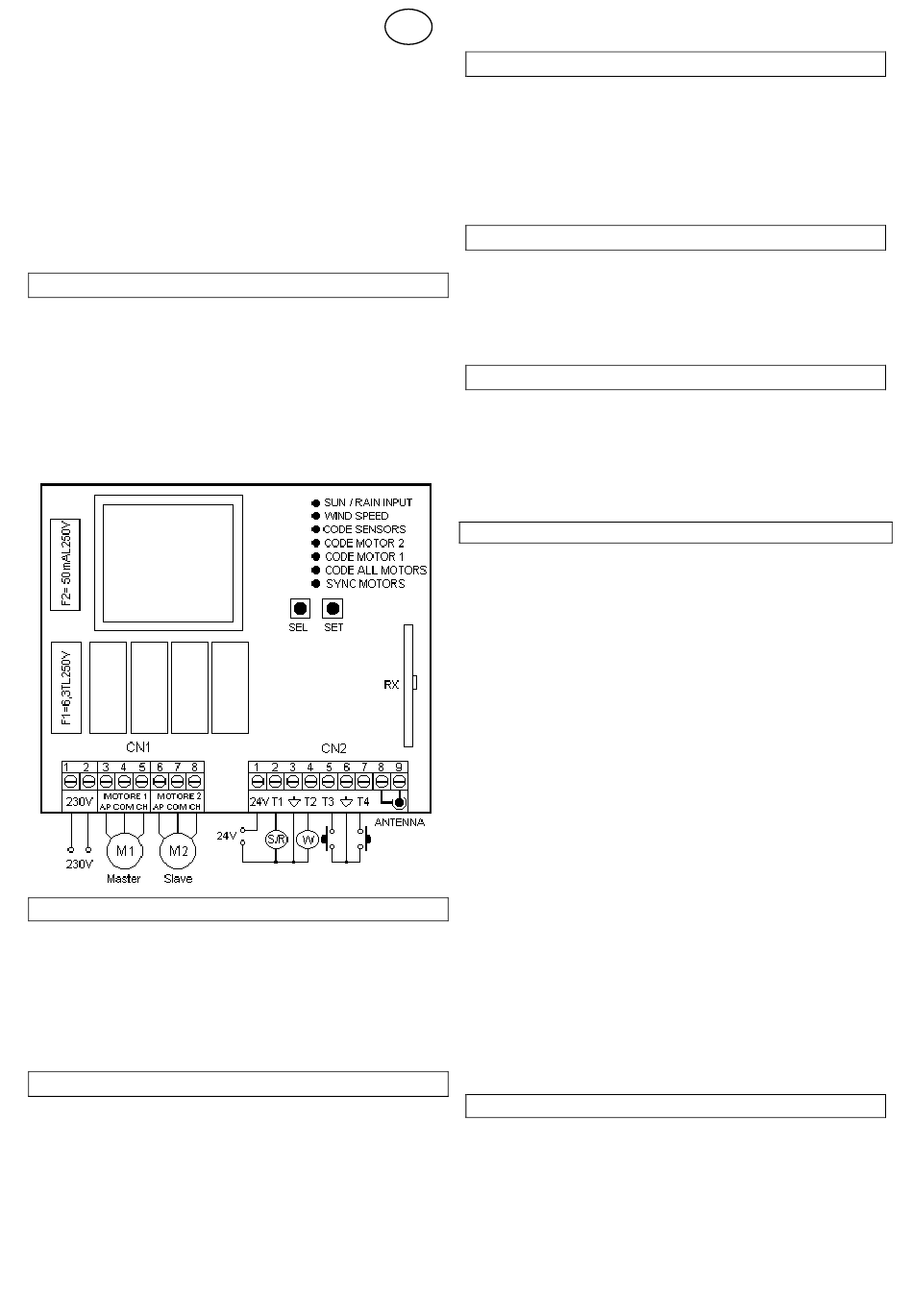

OLLEGAMENTI DELLA
1: Ingresso linea 230V~ ( Fase ).
2: Ingresso linea 230V~ ( Neutro ).
3: Uscita Motore 1 ( Master ) Salita.
4: Uscita Motore 1 ( Master ) Comune.
5: Uscita Motore 1 ( Master ) Discesa.
6: Uscita Motore 2 ( Slave ) Salita.
7: Uscita Motore 2 ( Slave ) Comune.
8: Uscita Motore 2 ( Slave ) Discesa.
C
OLLEGAMENTI DELLA
1: Uscita Alimentazione Sensore Sole 24Vac.
2: Ingresso T1 Sensore Sole o Pioggia.
3: Ingresso comune GND Signal.
4: Ingresso T2 Anemometro ( Sensore Vento ).
5: Ingresso T3 pulsante Salita (NA).
6: Ingresso comune GND Signal.
7: Ingresso T4 pulsante Discesa (NA).
8: Ingresso massa antenna.
9: Ingresso polo caldo antenna.
Senza Radio Ricevente
433,92 MHz
"Narrow Band" 433,92 MHz
"Narrow Band" 868,3
230V~ 50/60Hz 1250W max.
2 x 230V~ 600W Max.
-10÷55°C
vedi modello
12-18 Bit - Rolling Code
110 x 121 x 47 mm.
ABS UL94V-0 ( IP54 )
M CN1
ORSETTIERA
M CN2
ORSETTIERA
I
S
INCRONIZZAZIONE DI
La centrale permette la sincronizzazione di 2 Motori Standard
uguali fra loro e montati sullo stesso rullo di trascinamento.
Vengono definiti come Master il Motore 1 ( Motore sul quale
devono essere regolati i Finecorsa Meccanici di Salita e Disce-
sa ) e Slave il Motore 2 ( Motore sul quale non devono essere
regolati i finecorsa). In questo modo al raggiungimento del fine-
corsa di Salita o di Discesa impostati sul Motore 1 la centrale
effettua l'arresto immediato anche del Motore 2.
T M
IMER OTORE
MHz
La centrale è fornita dal costruttore con la funzione di Timer
Motore Automatico, in questo modo la centrale toglie alimenta-
zione ai motori dopo 1 sec. dal raggiungimento del finecorsa
interno al motore o dall'arresto dei motori dovuto a surriscal-
damento. Inoltre viene tolta alimentazione ai motori in qualsiasi
caso se superati i 4 minuti di funzionamento.
C
ONDIZIONE
7 Max.
La centrale nella configurazione di fabbrica è disposta per con-
1 Max.
trollare 2 Motori Standard Sincronizzati fra loro e con la possibi-
lità di collegare un ingresso Sensore Sole o Pioggia ( se sele-
zionato ) cablato T1, un ingresso Sensore Vento cablato T2 e
due pulsanti di comando distinti T3 ( Salita ), T4 ( Discesa ).
Inoltre è possibile comandare la centrale tramite uno o più ra-
diocomandi se opportunamente programmati.
CARATTERISTICHE FUNZIONALI :
Funzionamento ingresso T1 ( Sensore Sole o Pioggia ) :
Collegando all'ingresso T1 in bassa tensione un Sensore Sole,
la centrale elettronica comanderà la Discesa della tenda dopo
10 minuti di luminosità superiore alla soglia selezionata nel
Sensore Sole e visualizzata tramite l'accensione del LED SUN.
In seguito, comanderà la Salita della tenda dopo 10 minuti di
luminosità inferiore alla soglia selezionata.
Se selezionato tramite il menù principale Led SUN/RAIN
INPUT ON è possibile collegare al posto del Sensore Sole un
Sensore Pioggia, in questo la centrale elettronica comanderà la
Discesa della tenda non appena la parte sensibile del Sensore
Pioggia viene bagnato dall'acqua.
Funzionamento ingresso T2 Anemometro (Sensore Vento)
:
Collegando all'ingresso T2 in bassa tensione un Sensore Ven-
to, la centrale elettronica comanderà la Salita della tenda ogni
qual volta il vento supera la soglia d'intervento selezionata nel
menù principale Led WIND SPEED.
Funzionamento ingressi T3 – T4
( Pulsanti comando Salita – Discesa ) :
Collegando agli ingressi T3 – T4 in bassa tensione dei pulsanti
di comando locale ( normalmente aperti ) per l'azionamento del
serramento, si otterrà il seguente funzionamento:
T3 comanda la Salita fino allo scadere del tempo motore, T4
comanda la Discesa del serramento; se si invia un comando
nello stesso senso di marcia prima dello scadere del tempo
motore, la centrale effettua l'arresto del serramento, se si invia
un comando nel senso opposto prima dello scadere del tempo
motore, la centrale effettua l'inversione del moto.
F
UNZIONAMENTO CON DIFFERENTI MODELLI DI
È possibile la programmazione di differenti modelli di radioco-
mandi: memorizzando un codice ( 1 tasto ) si ottiene un funzio-
namento ciclico Passo - Passo (Salita - Stop - Discesa), memo-
rizzando due codici ( 2 tasti ) differenti si ottengono dei coman-
di distinti, il primo per la Salita ed il secondo per la Discesa,
memorizzando un radiocomando serie BeFree (3 tasti) si ot-
tengono dei comandi distinti, il primo tasto per la Salita, il se-
condo per lo Stop ed il terzo per la Discesa.
1
2 M S
OTORI TANDARD
A
UTOMATICO
I F
NIZIALE DI UNZIONAMENTO
R
ADIOCOMANDI
