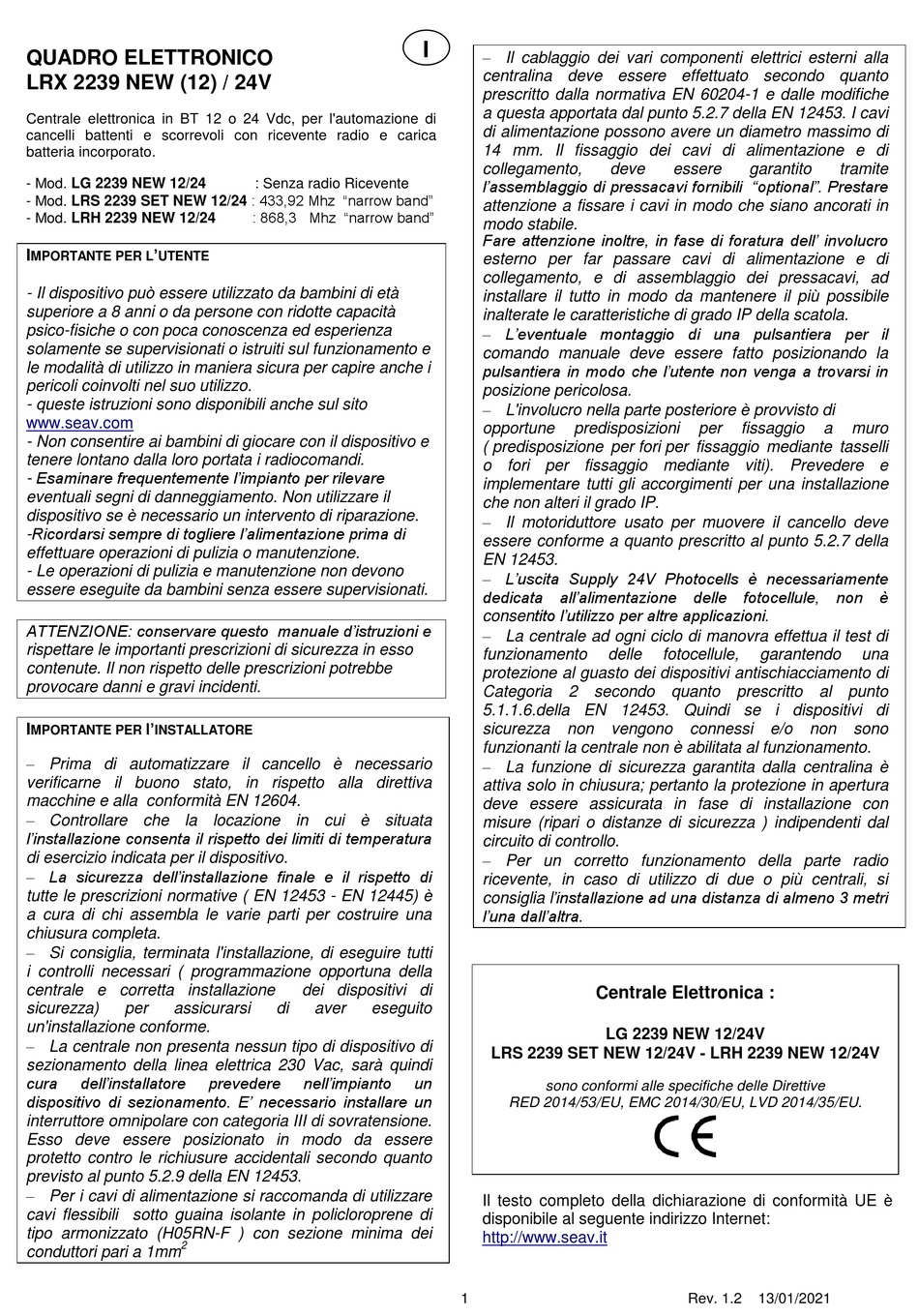

Seav LRX 2239 NEW 12V Manual

QUADRO ELETTRONICO
LRX 2239 NEW (12) / 24V
Centrale elettronica in BT 12 o 24 Vdc, per l'automazione di
cancelli battenti e scorrevoli con ricevente radio e carica
batteria incorporato.
- Mod. LG 2239 NEW 12/24
- Mod. LRS 2239 SET NEW 12/24 : 433,92 Mhz "narrow band"
- Mod. LRH 2239 NEW 12/24
'
I
MPORTANTE PER L UTENTE
- Il dispositivo può essere utilizzato da bambini di età
superiore a 8 anni o da persone con ridotte capacità
psico-fisiche o con poca conoscenza ed esperienza
solamente se supervisionati o istruiti sul funzionamento e
le modalità di utilizzo in maniera sicura per capire anche i
pericoli coinvolti nel suo utilizzo.
- queste istruzioni sono disponibili anche sul sito
www.seav.com
- Non consentire ai bambini di giocare con il dispositivo e
tenere lontano dalla loro portata i radiocomandi.
- Esaminare frequentemente l'impianto per rilevare
eventuali segni di danneggiamento. Non utilizzare il
dispositivo se è necessario un intervento di riparazione.
-Ricordarsi sempre di togliere l'alimentazione prima di
effettuare operazioni di pulizia o manutenzione.
- Le operazioni di pulizia e manutenzione non devono
essere eseguite da bambini senza essere supervisionati.
ATTENZIONE: conservare questo manuale d'istruzioni e
rispettare le importanti prescrizioni di sicurezza in esso
contenute. Il non rispetto delle prescrizioni potrebbe
provocare danni e gravi incidenti.
l'
I
MPORTANTE PER INSTALLATORE
 Prima di automatizzare il cancello è necessario
verificarne il buono stato, in rispetto alla direttiva
macchine e alla conformità EN 12604.
 Controllare che la locazione in cui è situata
l'installazione consenta il rispetto dei limiti di temperatura
di esercizio indicata per il dispositivo.
 La sicurezza dell'installazione finale e il rispetto di
tutte le prescrizioni normative ( EN 12453 - EN 12445) è
a cura di chi assembla le varie parti per costruire una
chiusura completa.
 Si consiglia, terminata l'installazione, di eseguire tutti
i controlli necessari ( programmazione opportuna della
centrale e corretta installazione
sicurezza) per assicurarsi
un'installazione conforme.
 La centrale non presenta nessun tipo di dispositivo di
sezionamento della linea elettrica 230 Vac, sarà quindi
cura dell'installatore
dispositivo di sezionamento. E' necessario installare un
interruttore omnipolare con categoria III di sovratensione.
Esso deve essere posizionato in modo da essere
protetto contro le richiusure accidentali secondo quanto
previsto al punto 5.2.9 della EN 12453.
 Per i cavi di alimentazione si raccomanda di utilizzare
cavi flessibili sotto guaina isolante in policloroprene di
tipo armonizzato (H05RN-F ) con sezione minima dei
2
conduttori pari a 1mm
: Senza radio Ricevente
: 868,3 Mhz "narrow band"
dei dispositivi di
di aver eseguito
prevedere nell'impianto
I
 Il cablaggio dei vari componenti elettrici esterni alla
centralina deve essere effettuato secondo quanto
prescritto dalla normativa EN 60204-1 e dalle modifiche
a questa apportata dal punto 5.2.7 della EN 12453. I cavi
di alimentazione possono avere un diametro massimo di
14 mm. Il fissaggio dei cavi di alimentazione e di
collegamento,
l'assemblaggio di pressacavi fornibili "optional". Prestare
attenzione a fissare i cavi in modo che siano ancorati in
modo stabile.
Fare attenzione inoltre, in fase di foratura dell' involucro
esterno per far passare cavi di alimentazione e di
collegamento, e di assemblaggio dei pressacavi, ad
installare il tutto in modo da mantenere il più possibile
inalterate le caratteristiche di grado IP della scatola.
 L'eventuale montaggio di una pulsantiera per il
comando manuale deve essere fatto posizionando la
pulsantiera in modo che l'utente non venga a trovarsi in
posizione pericolosa.
 L'involucro nella parte posteriore è provvisto di
opportune predisposizioni
( predisposizione per fori per fissaggio mediante tasselli
o fori per fissaggio mediante viti). Prevedere e
implementare tutti gli accorgimenti per una installazione
che non alteri il grado IP.
 Il motoriduttore usato per muovere il cancello deve
essere conforme a quanto prescritto al punto 5.2.7 della
EN 12453.
 L'uscita Supply 24V Photocells è necessariamente
dedicata all'alimentazione delle fotocellule, non è
consentito l'utilizzo per altre applicazioni.
 La centrale ad ogni ciclo di manovra effettua il test di
funzionamento
protezione al guasto dei dispositivi antischiacciamento di
Categoria 2 secondo quanto prescritto al punto
5.1.1.6.della EN 12453. Quindi se i dispositivi di
sicurezza non
funzionanti la centrale non è abilitata al funzionamento.
 La funzione di sicurezza garantita dalla centralina è
attiva solo in chiusura; pertanto la protezione in apertura
deve essere assicurata in fase di installazione con
misure (ripari o distanze di sicurezza ) indipendenti dal
circuito di controllo.
 Per un corretto funzionamento della parte radio
ricevente, in caso di utilizzo di due o più centrali, si
consiglia l'installazione ad una distanza di almeno 3 metri
l'una dall'altra.
LRS 2239 SET NEW 12/24V - LRH 2239 NEW 12/24V
un
sono conformi alle specifiche delle Direttive
RED 2014/53/EU, EMC 2014/30/EU, LVD 2014/35/EU.
Il testo completo della dichiarazione di conformità UE è
disponibile al seguente indirizzo Internet:
http://www.seav.it
1
deve essere garantito
per fissaggio
delle fotocellule, garantendo
vengono connessi
Centrale Elettronica :
LG 2239 NEW 12/24V
Rev. 1.2 13/01/2021
tramite
a muro
una
e/o non sono
