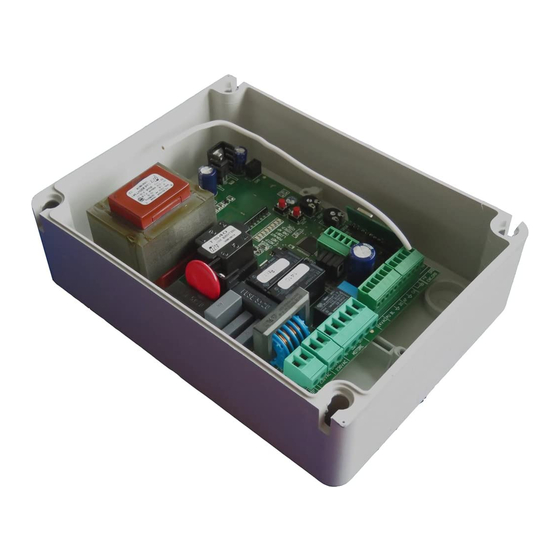

QUADRO ELETTRONICO LRX 2271
Centrale elettronica monofase, per l'automazione di cancelli
scorrevoli, portoni e barriere con ricevente radio incorporata.
Possibilità di integrare alla centrale un sistema radio operante
come dispositivo di sicurezza, composto da un modulo
ricetrasmettitore RTX 2278 "Base"( da innestare sulla
centrale stessa) e da massimo due ricetrasmettitori RTX 2252
"Sensor" funzionanti a batteria per il collegamento di coste di
sicurezza meccaniche e resistive 8,2 kohm, generalmente
posizionate nella parte mobile del serramento.
- Mod. LG 2271
- Mod. LRS 2271
- Mod. LRS 2271 SET
- Mod. LRH 2271
I '
MPORTANTE PER L UTENTE
- Il dispositivo può essere utilizzato da bambini di età
superiore a 8 anni o da persone con ridotte capacità
psico-fisiche o con poca conoscenza ed esperienza
solamente se supervisionati o istruiti sul funzionamento
e le modalità di utilizzo in maniera sicura per capire
anche i pericoli coinvolti nel suo utilizzo.
- queste istruzioni sono disponibili anche sul sito
www.seav.com
- Non consentire ai bambini di giocare con il dispositivo
e tenere lontano dalla loro portata i radiocomandi.
- Esaminare frequentemente l'impianto per rilevare
eventuali segni di danneggiamento. Non utilizzare il
dispositivo se è necessario un intervento di riparazione.
-Ricordarsi sempre di togliere l'alimentazione prima di
effettuare operazioni di pulizia o manutenzione.
- Le operazioni di pulizia e manutenzione non devono
essere eseguite da bambini senza essere
supervisionati.
ATTENZIONE: conservare questo manuale d'istruzioni
e rispettare le importanti prescrizioni di sicurezza in
esso contenute. Il non rispetto delle prescrizioni
potrebbe provocare danni e gravi incidenti.
I l'
MPORTANTE PER INSTALLATORE
1) Prima di automatizzare il cancello è necessario
verificarne il buono stato, in rispetto alla direttiva
macchine e alla conformità EN 12604.
2) Controllare che la locazione in cui è situata
l'installazione consenta
temperatura di esercizio indicata per il dispositivo.
3) La sicurezza dell'installazione finale e il rispetto di
tutte le prescrizioni normative ( EN 12453 - EN 12445)
è a cura di chi assembla le varie parti per costruire una
chiusura completa.
4) Si consiglia, terminata l'installazione, di eseguire
tutti i controlli necessari ( programmazione opportuna
della centrale e corretta installazione dei dispositivi di
sicurezza) per assicurarsi
un'installazione conforme.
5) La centrale non presenta nessun tipo di dispositivo
di sezionamento della linea elettrica 230 Vac, sarà
quindi cura dell'installatore prevedere nell'impianto un
dispositivo di sezionamento. E' necessario installare un
interruttore omnipolare
sovratensione. Esso deve essere posizionato in modo
da essere protetto contro le richiusure accidentali
: Senza radio Ricevente
: 433,92 Mhz
: 433,92 Mhz "narrow band"
: 868,3 Mhz "narrow band"
il rispetto dei limiti
di aver eseguito
con categoria III
I
secondo quanto previsto al punto 5.2.9 della EN
12453.
6) Per i cavi di alimentazione si raccomanda di
utilizzare cavi flessibili
policloroprene di tipo armonizzato (H05RN-F ) con
sezione minima dei conduttori pari a 1mm
7) Il cablaggio dei vari componenti elettrici esterni alla
centralina deve essere effettuato secondo quanto
prescritto dalla normativa EN 60204-1 e dalle
modifiche a questa apportata dal punto 5.2.7 della EN
12453. I cavi di alimentazione possono avere un
diametro massimo di 14 mm. Il fissaggio dei cavi di
alimentazione e di collegamento, deve essere garantito
tramite l'assemblaggio
"optional". Prestare attenzione a fissare i cavi in modo
che siano ancorati in modo stabile.
Fare attenzione inoltre, in fase di foratura dell'
involucro esterno per far passare cavi di alimentazione
e di collegamento, e di assemblaggio dei pressacavi,
ad installare il tutto in modo da mantenere il più
possibile inalterate le caratteristiche di grado IP della
scatola.
8) L'eventuale montaggio di una pulsantiera per il
comando manuale deve essere fatto posizionando la
pulsantiera in modo che l'utente non venga a trovarsi
in posizione pericolosa.
9) L'involucro nella parte posteriore è provvisto di
opportune predisposizioni per fissaggio a muro
( predisposizione
tasselli o fori per fissaggio mediante viti). Prevedere e
implementare
installazione che non alteri il grado IP.
10) Il motoriduttore usato per muovere il cancello deve
essere conforme a quanto prescritto al punto 5.2.7
della EN 12453.
11) L'uscita D.S. Power Supply è necessariamente
dedicata all'alimentazione delle fotocellule, non è
consentito l'utilizzo per altre applicazioni.
12) La centrale ad ogni ciclo di manovra effettua il test
di funzionamento delle fotocellule, garantendo una
protezione al guasto dei dispositivi antischiacciamento
di Categoria 2 secondo quanto prescritto al punto
5.1.1.6.della EN 12453. Quindi se i dispositivi di
sicurezza non vengono connessi e/o non sono
funzionanti la centrale non è abilitata al funzionamento.
13) La funzione di sicurezza garantita dalla centralina
è attiva solo in chiusura; pertanto la protezione in
apertura deve essere assicurata in fase di installazione
con misure (ripari o distanze di sicurezza ) indipendenti
di
dal circuito di controllo.
14) Per un corretto funzionamento della parte radio
ricevente, in caso di utilizzo di due o più centrali, si
consiglia l'installazione ad una distanza di almeno 3
metri l'una dall'altra.
conforme alle specifiche delle Direttive
RED 2014/53/EU, EMC 2014/30/EU, LVD 2014/35/EU.
di
1
sotto guaina isolante in
di pressacavi
per fori per fissaggio
tutti gli accorgimenti
Dichiarazione di conformità:
Centrale Elettronica :
LRX 2271 + RTX 2278
rev. 3.0 07/09/2016
