Para Español, vea páginas 8-14.
Pour le français, consulter les pages 15-21.
H-5485
1-800-295-5510
uline.com

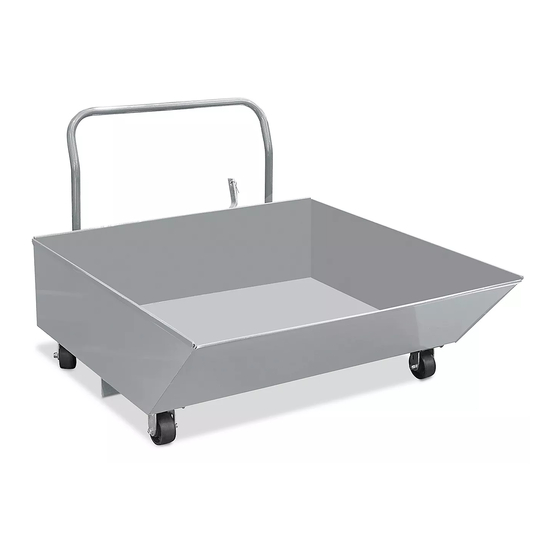

LOW PROFILE
DUMPING HOPPER
TOOLS NEEDED
9/16" Deep Well
9/16" Wrench
Socket Wrench
NOTE: Gloves are recommended for assembly.

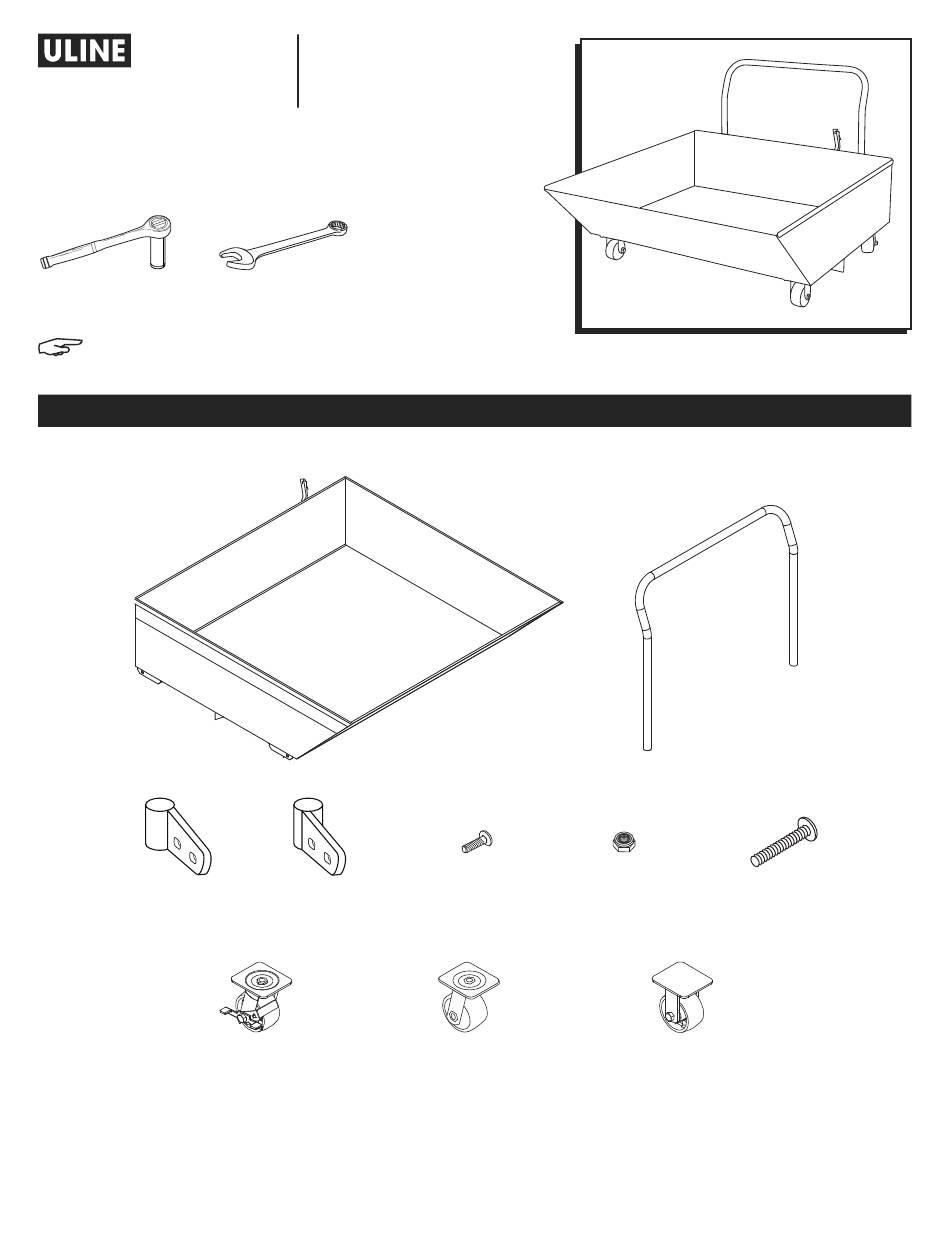

PARTS
Chute Assembly x 1
Handle x 1
Left Handle
Right Handle
3/8" - 16 x 1⁄"
3/8" Locknut x 8
3/8" - 16 x 5"
Socket x 1
Socket x 1
Handle Socket Bolt
Caster Bolt x 4
x 4
Swivel Caster
Swivel Caster x 1
Rigid Caster x 2
with Brake x 1
PAGE 1 OF 21
0621 IH-5485
Advertisement
Table of Contents
Related Manuals for U-Line H-5485
Summary of Contents for U-Line H-5485
- Page 1 Para Español, vea páginas 8-14. Pour le français, consulter les pages 15-21. H-5485 1-800-295-5510 uline.com LOW PROFILE DUMPING HOPPER TOOLS NEEDED 9/16" Deep Well 9/16" Wrench Socket Wrench NOTE: Gloves are recommended for assembly. PARTS Chute Assembly x 1 Handle x 1...
-
Page 2: Attach Handle
ASSEMBLY NOTE: Uline recommends raising the hopper Insert two 3/8-16 x 1½" bolts through the two bolt on a forklift for assembly. If a forklift is holes in the right socket bracket. not available, tilt dumping hopper on its 2. Slide the bolts through the side. - Page 3 ASSEMBLY CONTINUED Insert one edge of the 3. Insert a 3/8-16 x 5" bolt caster mounting plate through the bolt holes under the angled on the inside of the bracket of the caster caster mounting plate. mount. (See Figure 6) Secure the bolt with a 3/8"...
-
Page 4: Warning Labels
WARNING LABELS A. Label 375 (both sides) B. Label 208 (both sides & back) C. Label 220 (both sides) D. Label 620 E. Label 549 PAGE 4 OF 21 0621 IH-5485... - Page 5 OPERATING INSTRUCTIONS CASTER BRAKE DUMPING Each hopper has two swiveling casters in the rear, one Mount the hopper on the forks of a lift truck and of which is equipped with a brake. (See Figure 9) secure it to the carriage with the safety chain. Wrap the free end of the chain around the lift carriage;...
-
Page 6: Maintenance
OPERATING INSTRUCTIONS CONTINUED 4. Raise the hopper above the dumpster and drive WARNING! DO NOT wrap the release cable forward until the dumping axis is clearly over the around your hand/fingers or attach the handle inside of the dumpster (See Figure 11). to your clothing! 6. -
Page 7: Monthly Inspection
MAINTENANCE CONTINUED MONTHLY INSPECTION • Chute – Examine the chute. The structure should be rigid and square without corroded holes or severely Inspect the following components at the least once per rusted areas. month. Replace any component that is excessively worn •... -
Page 8: Herramientas Necesarias
H-5485 800-295-5510 uline.mx TOLVA AUTOVACIABLE DE PERFIL BAJO HERRAMIENTAS NECESARIAS Llave de Tubo de Llave Combinada Impacto Profundo de de 9/16" 9/16" NOTA: Se recomienda usar guantes para el ensamble. PARTES 1 Ensamble de la Tolva 1 Asa 1 Soporte... - Page 9 ENSAMBLE NOTA: Uline recomienda elevar la tolva con Inserte dos pernos de 3/8" - 16 x 1⁄" a través de los un patín hidráulico para ensamblarla. Si no orificios de la derecha de la base del soporte. hay un patín hidráulico disponible, coloque la 2.
- Page 10 CONTINUACIÓN DE ENSAMBLE Inserte un borde de la 3. Inserte un perno de placa de montaje de 3/8" - 16 x 5" a través de la rueda debajo de los orificios en la parte la base angulada de interior de la placa de montaje de la rueda.
- Page 11 ETIQUETAS ADHESIVAS DE ADVERTENCIA A. Etiqueta Adhesiva 375 (ambos lados) B. Etiqueta Adhesiva 208 (ambos lados y laterales) C. Etiqueta Adhesiva 220 (ambos lados) D. Etiqueta Adhesiva 620 E. Etiqueta Adhesiva 549 PAGE 11 OF 21 0621 IH-5485...
-
Page 12: Instrucciones De Funcionamiento
INSTRUCCIONES DE FUNCIONAMIENTO RUEDA CON FRENO VACIADO Cada tolva cuenta con dos ruedas giratorias en la 1. Coloque la tolva sobre las horquillas del parte posterior, una de las cuales está equipada con montacargas y fíjela al armazón de elevación con un freno. -
Page 13: Mantenimiento
CONTINUACIÓN DE INSTRUCCIONES DE FUNCIONAMIENTO 4. Eleve la tolva por encima del contenedor y ¡ADVERTENCIA! NO enrolle el cable de muévala hacia adelante hasta que el eje de liberación alrededor de su mano/sus dedos o vaciado esté claramente sobre el interior del sujete el asa a su ropa! contenedor (Vea Diagrama 11). - Page 14 CONTINUACIÓN DE MANTENIMIENTO INSPECCIÓN MENSUAL • Tolva - Examine la tolva. La estructura deberá ser rígida y cuadrada, sin orificios con corrosión o Inspeccione los siguientes componentes al menos una zonas muy oxidadas. vez al mes. Reemplace cualquier componente que •...
-
Page 15: Outils Requis
H-5485 1-800-295-5510 uline.ca BENNE BASCULANTE À PROFIL BAS OUTILS REQUIS Clé à douilles Clé de 9/16 po profondes de 9/16 po REMARQUE : Le port de gants est recommandé durant le montage. PIÈCES L'ensemble de la benne x 1 Poignée x 1 Support à... -
Page 16: Montage
MONTAGE REMARQUE : Uline recommande de soulever la Insérez deux boulons de 3/8-16 x 1½ po dans les benne à l'aide d'un chariot élévateur pour faciliter trous de boulon dans le support à emboîture droit. le montage. Si vous ne disposez pas d'un chariot 2. - Page 17 MONTAGE SUITE Insérez un bord de 3. Introduisez un boulon la plaque de fixation de 3/8-16 x 5 po dans pour roulette sous les trous de boulon, l'équerre de fixation en dessous de la pour roulette. plaque de fixation (Voir Figure 6) pour roulette.
-
Page 18: Étiquettes D'avertissement
ÉTIQUETTES D'AVERTISSEMENT A. Étiquette 375 (les deux côtés) B. Étiquette 208 (des deux côtés et à l'arrière) C. Étiquette 220 (les deux côtés) D. Étiquette 620 E. Étiquette 549 PAGE 18 OF 21 0621 IH-5485... -
Page 19: Instructions D'utilisation
INSTRUCTIONS D'UTILISATION FREIN DE ROULETTE VIDANGE Chaque benne est munie de deux roulettes pivotantes Montez la benne sur la fourche d'un chariot à l'arrière, dont l'une est dotée d'un frein. (Voir Figure 9) élévateur et fixez-la au chariot à l'aide de la chaîne de sécurité. -
Page 20: Entretien
INSTRUCTIONS D'UTILISATION SUITE 4. Soulevez la benne au-dessus du conteneur à AVERTISSEMENT! N'enroulez PAS le câble de ARRÊT déchets et avancez jusqu'à ce que l'axe de dégagement autour de votre main ou de vos vidange soit bien au-dessus de l'intérieur du doigts ou ne fixez pas la poignée à... - Page 21 ENTRETIEN SUITE INSPECTION MENSUELLE • Benne – Examinez la benne. La structure doit être rigide et à angle droit sans perforations ou zones Inspectez les éléments suivants au moins une fois par fortement rouillées. mois. Remplacez tout composant qui est trop usé ou ne •...
