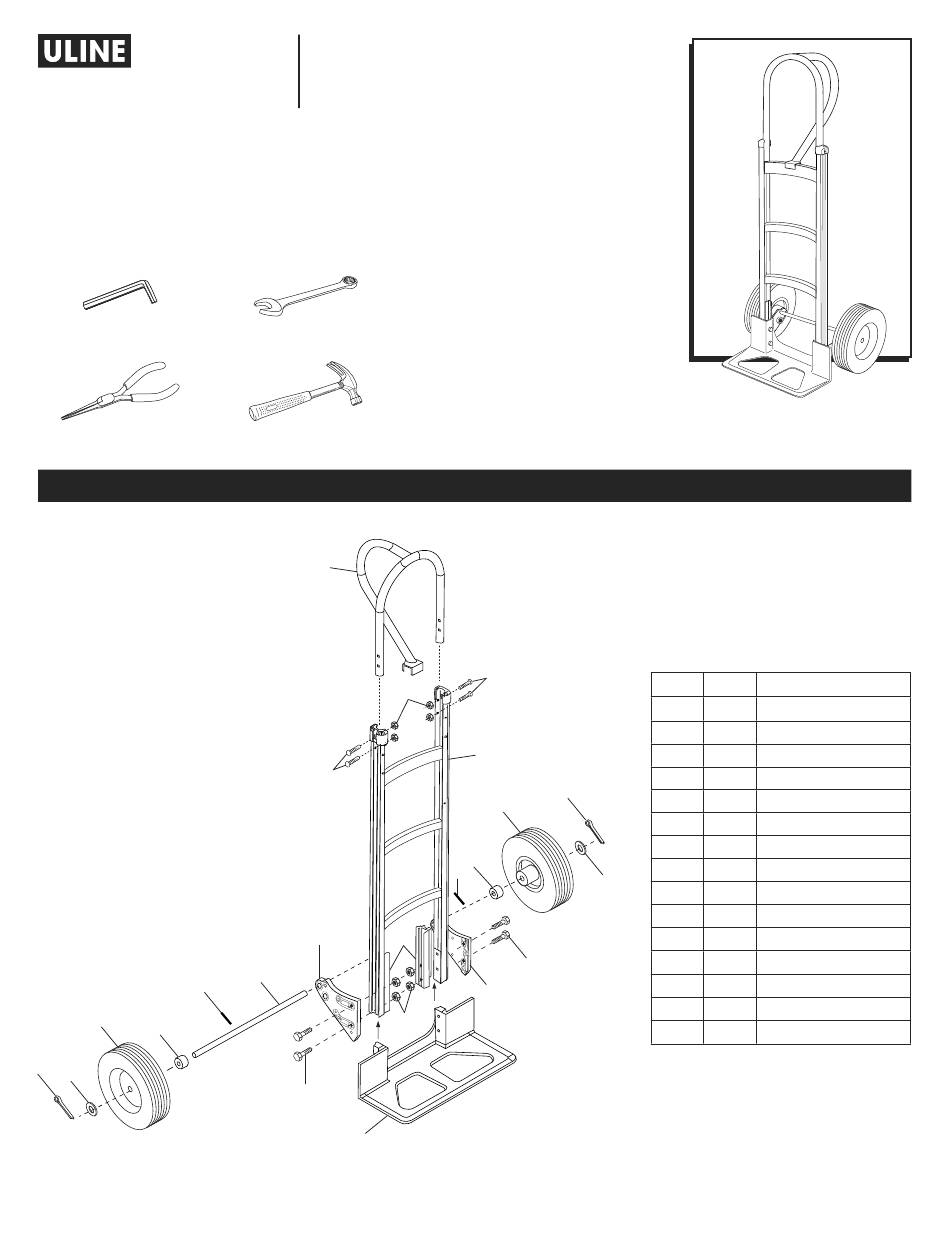

H-5534

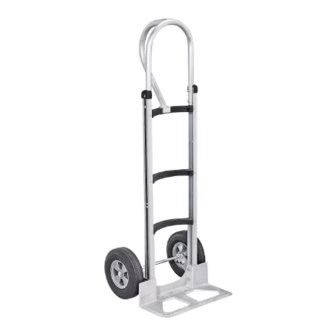

KEG HAND TRUCK
WITH SOLID RUBBER WHEELS
TOOLS NEEDED
6mm Allen Wrench
Pliers
9
7
8
5
6
PAGE 1 OF 6
1-800-295-5510
uline.com
13mm Wrench
Hammer
1
3
2
11
13
10
14
12
15
PARTS
2
4
5
7
8
9
6
12
11
Para Español, vea páginas 3-4.
Pour le français, consulter les pages 5-6.
REF.
QTY.
DESCRIPTION
1
1
Handle
2
4
6mm Bolt
3
4
6mm Locknut
4
1
Frame
5
2
Cotter Pin
6
2
Washer
7
2
Wheel
8
2
Spacer
9
2
Round Pin
10
1
Axle
11
2
Axle Support
12
4
8mm Bolt
13
2
Frame Reinforcement
14
4
8mm Locknut
15
1
Nose Plate
0421 IH-5534
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for U-Line H-5534
Summary of Contents for U-Line H-5534
- Page 1 Para Español, vea páginas 3-4. Pour le français, consulter les pages 5-6. H-5534 1-800-295-5510 uline.com KEG HAND TRUCK WITH SOLID RUBBER WHEELS TOOLS NEEDED 6mm Allen Wrench 13mm Wrench Pliers Hammer PARTS REF. QTY. DESCRIPTION Handle 6mm Bolt 6mm Locknut...
- Page 2 ASSEMBLY NOTE: Do not use air or power tools. ATTACH HANDLE Slide handle into the top rails of frame. Align holes in handle and frame. Insert four 6mm bolts through the frame and handle and secure with locknuts. (See Figure 1) ATTACH NOSE PLATE AND AXLE SUPPORTS Position frame reinforcements against bottom frame rail.
- Page 3 H-5534 800-295-5510 uline.mx DIABLITO PARA BARRILES CON LLANTAS DE CAUCHO SÓLIDO HERRAMIENTAS NECESARIAS Llave Allen de 6 mm Llave de 13 mm Pinzas Martillo PARTES REF. CANT. DESCRIPCIÓN Perno de 6 mm Tuerca de Seguridad de 6 mm Armazón Pasador de Chaveta...
- Page 4 ENSAMBLE NOTA: No use herramientas eléctricas ni neumáticas. FIJE EL ASA Deslice el asa en los rieles superiores del armazón. Alinee los orificios en el asa y el armazón. Inserte cuatro pernos de 6 mm a través del armazón y el asa y fíjelos con tuercas de seguridad.
- Page 5 H-5534 1-800-295-5510 uline.ca DIABLE DE MANUTENTION POUR BARILS AVEC ROUES EN CAOUTCHOUC PLEIN OUTILS REQUIS Clé Allen de 6 mm Clé de 13 mm Pinces Marteau PIÈCES QTÉ DESCRIPTION Poignée Boulon de 6 mm Écrou freiné de 6 mm Cadre Goupille fendue Rondelle Roue...
- Page 6 MONTAGE REMARQUE : N'utilisez pas d'outils pneumatiques ou électriques. FIXATION DE LA POIGNÉE Insérez la poignée dans les glissières à l'extrémité supérieure du cadre. Alignez les trous de la poignée et du cadre. Insérez quatre boulons de 6 mm à travers le cadre et la poignée et fixez-les à l'aide des écrous freinés.
