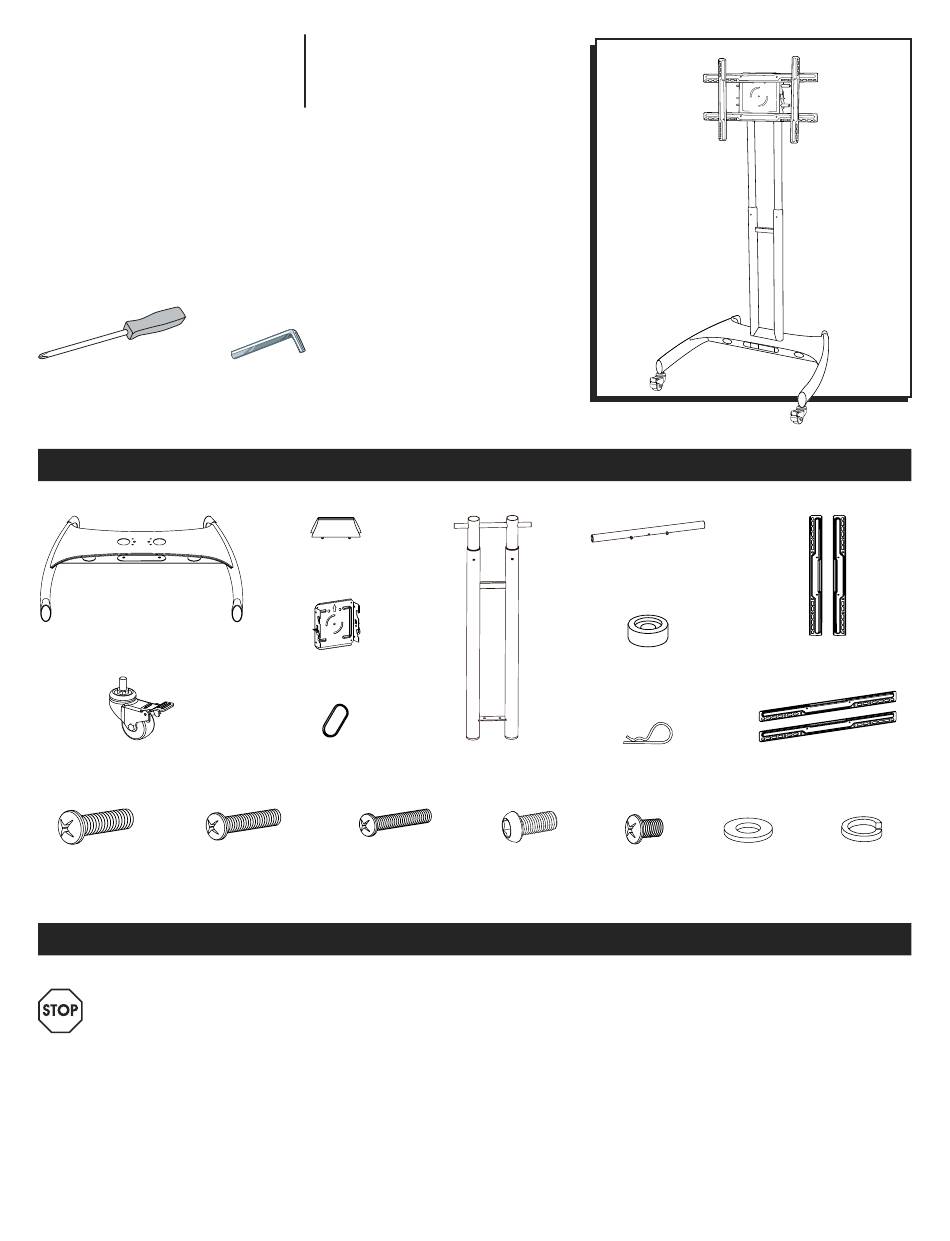

H-5487
FLAT SCREEN CART
TOOLS NEEDED
Phillips Screwdriver
Base x 1
Caster x 4
Mounting Bolt A x 4
Mounting Bolt B x 4
(M8 x 25mm)
(M6 x 25mm)
WARNING! Severe personal injury and property
damage can result from improper installation.
Read instructions carefully before beginning.
• Do not install or assemble if the product is
damaged or hardware is missing.
PAGE 1 OF 15
1-800-295-5510
uline.com
Allen Wrench
(Included)
Bolt Cover x 1
Mounting Plate x 1
Cable Guard x 4
Mounting Bolt C x 4
(M5 x 25mm)
PARTS
Crossbar x 1
Upright Assembly x 1
Cotter Pin x 1
Base Bolt x 4
Bar Bolt x 8
(M8 x 20mm)
(M6 x 10mm)
SAFETY
• This product fits most 32-60" flat panel
displays; maximum weight for the display is
100 lbs. (45.5 kg).
• Do not use this product for anything other
than what it was originally designed.
Para Español, vea páginas 6-10.
Pour le français, consulter les pages 11-15.
Short Vertical Mounting
Spacer x 4
Long Horizontal Mounting
Washer x 4
Bar x 2
Bar x 2
Lock Washer x 4
0418 IH-5487

Advertisement

loading
Need help?

Need help?

Do you have a question about the H-5487 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for U-Line H-5487

Summary of Contents for U-Line H-5487

  • Page 1 Para Español, vea páginas 6-10. Pour le français, consulter les pages 11-15. π H-5487 1-800-295-5510 uline.com FLAT SCREEN CART TOOLS NEEDED Phillips Screwdriver Allen Wrench (Included) PARTS Bolt Cover x 1 Crossbar x 1 Base x 1 Short Vertical Mounting...
  • Page 2 ASSEMBLY Lock casters. Place lock washer over caster stem 4. Adjust uprights to desired height using plunger and screw into base. (See Figure 1) buttons. (See Figure 4) Figure 4 Figure 1 Assistance Required 2. Insert upright assembly into base with cable management holes facing back of unit.
  • Page 3 ASSEMBLY CONTINUED 6. Check your flat screen to determine the mounting HOW TO DETERMINE MOUNTING PATTERN: pattern and mounting bolt size needed. Several common mounting patterns are shown here. (See Figures 6-7) Width (mm) NOTE: Test bolt size in flat screen to determine correct size.
  • Page 4 ASSEMBLY CONTINUED 7. Attach mount assembly to flat screen. Space short vertical mounting bars along the long horizontal mounting bars to match mounting pattern NOTE: Spacers should be used between width. Fasten with four bar bolts. (See Figure 11) mounting bars and flat screen to avoid damage.
  • Page 5 ASSEMBLY CONTINUED 8. Lift lock hooks on mounting plate. (See Figure 14) 10. Secure flat screen by engaging lock hook and fastening with cotter pin. (See Figure 16) Figure 14 Figure 16 Cotter Pin 9. Lift flat screen and hook mounting plate onto crossbars.

  • Page 6: Herramientas Necesarias

    π H-5487 800-295-5510 uline.mx CARRITO PARA PANTALLA PLANA HERRAMIENTAS NECESARIAS Desarmador Llave Allen de Cruz (Incluida) PARTES 1 Cubierta de Perno 1 Travesaño 1 Base 2 Barras de Montaje 1 Placa de Montaje 4 Separadores Verticales Cortas 4 Ruedas 4 Protectores para...
  • Page 7 ENSAMBLE 1. Asegure las ruedas. Coloque la rondana de 4. Ajuste los ensambles verticales a la altura deseada seguridad sobre el vástago de la rueda y atornille usando los botones con émbolo. (Vea Diagrama 4) dentro de la base. (Vea Diagrama 1) Diagrama 4 Diagrama 1 Se Requiere...
  • Page 8 CONTINUACIÓN DE ENSAMBLE 6. Revise su pantalla plana para determinar el patrón NOTA: Si la pantalla plana ya está colocada de montaje y el tamaño de pernos de montaje sobre un pedestal, quite el pedestal antes de necesario. Aquí se muestran varios patrones de llevar a cabo el montaje.
  • Page 9 CONTINUACIÓN DE ENSAMBLE Fije el ensamble de montaje a la pantalla plana. Espacie barras de montaje verticales cortas a lo largo de las barras de montaje horizontales largas de NOTA: Deberán usarse separadores entre las manera que coincidan con el ancho del patrón de barras de montaje y la pantalla plana para montaje.
  • Page 10 CONTINUACIÓN DE ENSAMBLE 8. Levante los ganchos de bloqueo sobre la placa de 10. Fije la pantalla plana activando el gancho de montaje. (Vea Diagrama 14) bloqueo y cerrando con el pasador de chaveta. (Vea Diagrama 16) Diagrama 16 Diagrama 14 Pasador de Chaveta 9.

  • Page 11: Outils Requis

    π H-5487 1-800-295-5510 uline.ca CHARIOT À ÉCRAN PLAT OUTILS REQUIS Tournevis cruciforme Clé Allen (comprise) PIÈCES Couvre-boulons x 1 Barre transversale x 1 Base x 1 Courte barre de montage Plaque de montage x 1 Entretoise x 4 verticale x 2 Roulette x 4 Protège-câble x 4...

  • Page 12: Montage

    MONTAGE 1. Verrouillez les roulettes. Placez la rondelle de 4. Réglez les montants à la hauteur voulue en vous blocage sur la tige de roulette et vissez dans la servant des boutons-poussoirs. (Voir Figure 4) base. (Voir Figure 1) Figure 4 Figure 1 Assistance requise 2.
  • Page 13 MONTAGE SUITE 6. Vérifiez votre écran plat afin de déterminer le type de REMARQUE : Si l'écran plat est déjà monté sur montage et la taille des boulons à utiliser. Plusieurs un socle, retirez le socle avant le montage. types de montage courants sont présentés ici. (Voir Figures 6 et 7) COMMENT DÉTERMINER LE TYPE DE MONTAGE : Largeur (mm)
  • Page 14 MONTAGE SUITE Fixez le support de montage à l'écran plat. Espacez les barres de montage verticales courtes le long des barres de montage horizontales, de façon REMARQUE : Des entretoises doivent être à ce qu'elles correspondent à la largeur du type de utilisées entre les barres de montage et l'écran montage.
  • Page 15 MONTAGE SUITE 8. Soulevez les crochets de verrouillage sur la plaque 10. Fixez l'écran plat en enclenchant le crochet de de montage. (Voir Figure 14) verrouillage et en le bloquant à l'aide d'une goupille fendue. (Voir Figure 16) Figure 16 Figure 14 Goupille fendue 9.
