Summary of Contents for Occhio Mito alto up
-
Page 1: Schritt

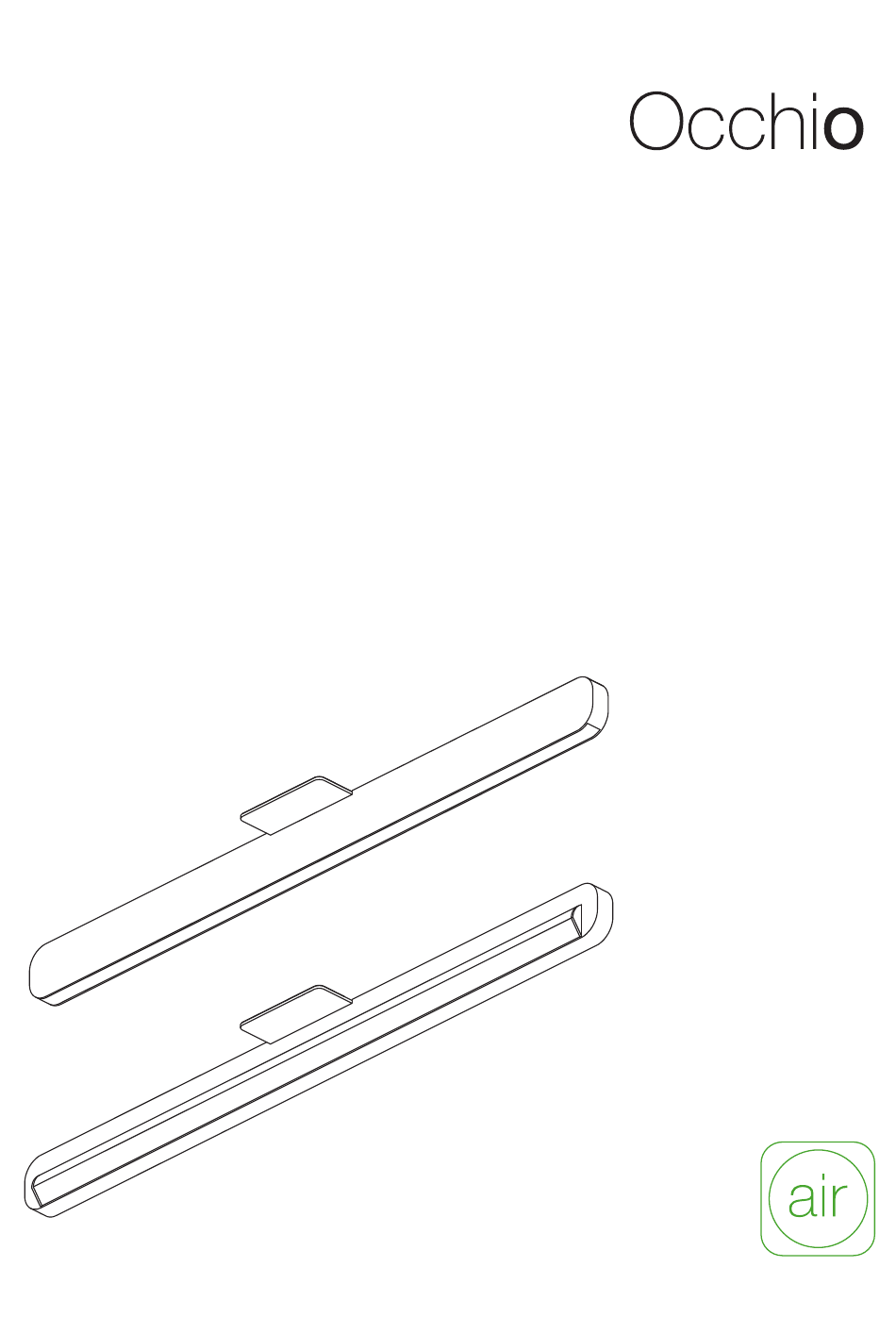

Mito alto up Mito alto side up Montageanleitung Mounting instructions + DALI... -
Page 3: Table Of Contents
Mito DALI box (optional) Mito DALI box (optional) Schritt 3 Step 3 Montage Mounting Steuerung mit der Control using the Occhio air App (optional) Occhio air app (optional) Steuerung mit dem Control using the Occhio air controller (optional) Occhio air controller (optional) Anhang Appendix... -
Page 4: Sicherheitshinweise
Sicherheitshinweise Lesen Sie die Montage-/ Gebrauchs anweisung sorgfältig durch, bevor Sie die Leuchte Dieses Zeichen macht Sie auf installieren. Beachten Sie die Situationen aufmerksam, bei Sicherheitshinweise in dieser denen Sie direkt in das Licht der Anleitung genau und bewahren LED blicken könnten. Dies kann Sie die Anleitung auf. -
Page 5: Safety Precautions
Safety precautions Read through the mounting/ use instructions carefully before installing the luminaire. Follow This symbol draws your attention to the safety precautions in these situations in which you could look instructions closely and keep the directly into the light of the LED. instructions in a safe place. -
Page 6: Produktbeschreibung
(2700 / 3000 / 3500 / 4000 K) or can stufenlos steuerbar via Occhio air be continuously controlled from oder DALI von 2700–4000 K. 2700 to 4000 K via Occhio air or DALI. * Liste kompatibler Dimmer: www.occhio. * For a list of compatible dimmers, see de/dim, Phasenabschnittdimmer, Occhio www.occhio.de/dim_en, trailing-edge... - Page 7 (2700 / 3000 / 3500 / 4000 K) or can oder DALI von 2700–4000 K. be continuously controlled from 2700 to 4000 K via Occhio air or DALI. * Liste kompatibler Dimmer: www.occhio. * For a list of compatible dimmers, see de/dim, Phasenabschnittdimmer, Occhio www.occhio.de/dim_en, trailing-edge...
-
Page 9: Wechsel Des Cover (Optional)
Wechsel des cover (optional) Changing the cover (optional) - Page 10 ø 98 mm cover vormontiert pre-assembled inlay max. ø 17 mm nur im Lieferumfang wenn die Leuchte ohne Occhio air bestellt wurde only included in delivery if the luminaire was ordered without Occhio air max. ø 17 mm » air « inlay...
- Page 11 cover inlay » air « inlay Steuerungsbox durch vor- sichtiges Ziehen entnehmen. Remove control box by gently pulling. Bei der DALI-Box zusätzlich die Schrauben entfernen! For the DALI box, additio- nally remove the screws!
- Page 12 Wechsel des cover (optional) Changing the cover (optional) Inbusschraube herausdrehen. Unscrew allen screw.
- Page 13 cover inlay » air « inlay Die Kreuzschlitzschraube Unscrew the converter‘s des Konverters herausdrehen cross-head screw and swing und den Konverter zur Seite the converter to one side. schwenken.
- Page 14 Wechsel des cover (optional) Changing the cover (optional) Cover nach unten abziehen. Pull cover downwards.
- Page 15 cover inlay » air « inlay inlay oder » air « inlay aufsetzen put on inlay or » air « inlay...
- Page 16 Wechsel des cover (optional) Changing the cover (optional) Den Konverter in die Aus- Swivel the converter to the gangsposition schwenken starting position and fix it und mit der Kreuzschlitz- with the cross-head screw. schraube fixieren.
- Page 17 cover inlay » air « inlay Inlay mit der Inbus- schraube fixieren. Fix inlay with the allen screw.
- Page 18 Wechsel des cover (optional) Changing the cover (optional) Die DALI-Box zusätz- lich mit den Schrauben fixieren! Fix the DALI box additi- onally with the screws! Steuerungsbox einsetzen. Put in the control box.
- Page 19 cover inlay » air « inlay Der Wechsel ist nun abge- The change is now complete, schlossen, weitere Schritte for further steps see chapter siehe Kapitel Steuerung und control and mounting. Montage.
-
Page 21: Steuerung
Steuerung Funktionen / Steuerungsmöglich- keiten der Leuchte einstellen. Control Set functions / control options of the luminaire. Mito set box (standard) Seite / page Mito » air « box (optional) Seite / page Mito DALI box (optional) Seite / page... -
Page 23: Mito Set Box (Standard) Seite
Mito set box (standard) - Page 24 Mito set box (standard) = color preset Farbtemperatur voreinstellbar, extern schalten und dimmen / color temperature pre-settable switch and dim externally – extern schalten und dimmen / switch and dim externally track mit einem externen Kombinierbar Phasenabschnittdimmer. Can be combined with an external trailing-edge phasecut dimmer.
- Page 25 track Farbtemperatur voreinstellbar color temperature pre-settable (2700 K, 3000 K, 3500 K, 4000 K) Leistung 100 % / Power 100 % phasenabschnitt dimmbar / trailing-edge phase cut dimmable...
-
Page 27: Mito " Air " Box (Optional) Seite
Mito » air « box (optional) - Page 28 Mito » air « box (optional) » air « Bluetoothsteuerung / bluetooth control – schalten / switching – dimmen / – color tune Nicht kombinierbar mit einem externen Phasenabschnittdimmer. Can not be combined with an external trailing-edge phasecut dimmer.
- Page 29 Occhio air Steuerung via Occhio air, weitere Informationen ab Seite 51. Control via Occhio air, for further information see page 51.
-
Page 31: Mito Dali Box (Optional)
Mito DALI box (optional) - Page 32 Mito DALI box (optional) DALI DALI-steuerung / DALI control – schalten / switching – dimmen / – color tune...
- Page 33 In addition, the bi-directional bidirektionale Datenaustausch data transfer lets users query the den Zustand / Status von einzelnen state / status of individual luminaires. Leuchten abzufragen. You can find more detailed Detaillierte Hinweise sind unter information at www.occhio.de/dali. www.occhio.de/dali zu finden.
- Page 34 DALI-Steuerung DALI control L, N, PE L, N, PE DALI-Steuergerät Mito alto 1 DALI control device DALI Sensoren sensors Mito alto 2 Bediengeräte operating devices Mito alto 3 Bei der Planung berücksichtigen. To be considered in the planning. Steuerung der Helligkeit / Control of the brightness: DAPC, EN62386-102 Steuerung der Farbtemperatur /...
-
Page 37: Montage
Montage Mounting... - Page 38 Montage / Mounting...
- Page 39 Montageplatte inkl. Konverter, Treiber, Steuerungsbox und cover * / mounting plate incl. converter, driver, control box and cover * Schrauben / screws » air « inlay ** inlay ** Mito alto up Mito alto side up * vormontiert / pre-assembled ** optional...
- Page 40 Montage / Mounting Ausrichtung bei Mito alto side up beachten! Note alignment with Mito alto side up! Achtung! Caution! Vor der Montage alle Before mounting, disconnect stromführen den Leitungen all currentcarrying lines from vom Stromnetz trennen! the mains supply!
- Page 41 ø 6 mm ø 6 mm Achtung! Auf den Verlauf von Strom leitungen achten! Caution! Check the routing of Check the routing of the power cables.
- Page 42 Montage / Mounting...
- Page 43 – Mito alto up & side up set box – Mito alto up & side up » air « box – Mito alto up & side up » air « box – Mito alto up & side up Kabel wie abgebildet verbinden (L, N, PE).
- Page 44 Montage / Mounting 2 × 2 × Mito alto up & side 70 / 100 up Mito alto up & side 70 / 100 up 2 × Montageseil einhaken Steckverbindung herstellen 2 × hook up mounting cord connect plug...
- Page 45 Mito alto up & side 40 up Mito alto up & side 40 up Montageseil befestigen Steckverbindung herstellen attach mounting cord connect plug...
- Page 46 Montage / Mounting Leuchte wie abgebildet einhaken … Hook in the luminaire as shown …...
- Page 47 Click! … und das andere Ende nach oben einklipsen. … and clip the other end up.
- Page 48 Montage / Mounting Festen Halt der Leuchte überprüfen! Check that the luminaire is held in place firmly.
- Page 49 Die Leuchte ist nun fertig montiert. The luminaire is now fully mounted.
- Page 51 Steuerung mit der Occhio air App (optional) Control using the Occhio air app (optional)
- Page 52 Steuerung mit der Occhio air App (optional) Control using the Occhio air app (optional) Quick guide Die Occhio air Produkte lassen sich 3 neue Geräte gefunden / Grupp Zurück / Found 3 new devices Back Group mit der Occhio air App einrichten und steuern.
- Page 53 Steuerungsgesten Steuerungsgesten Steuerungsgesten Steuerungsgesten den / den / te gefunden / neue Geräte gefunden / Gruppe / Gruppe / Gruppe / Gruppe / Bearbeiten / Bearbeiten / Bearbeiten / Bearbeiten / my network my network my network my network w devices ound 3 new devices Group Group...
- Page 54 Steuerung mit der Occhio air App (optional) Control using the Occhio air app (optional) Nutzung auf mehreren Nutzung auf 1. Netzwerknamen Gruppe / Bearbeiten / Abbre my network mehreren Geräten vergeben Group Edit Canc Geräten Use on several 1. Assign name...
- Page 55 2. Netzwerk Einstellungen / eiten / Abbrechen / Sichern / Gruppe / Bearbeiten / Abbrec my network freigeben Settings Cancel Save Group Edit Cance Besuch 2. Share network Freigab Name my network Sharing Passwo Leuchten in der Nähe anzeigen / Passwo Display luminaires near me Mito soffitto...
- Page 56 Steuerung mit der Occhio air App (optional) Control using the Occhio air app (optional) Netzwerk freigeben 2. Netzwerk beiten / Abbrechen / Einstellungen / Sichern / Gruppe / Bearbeiten / Abbre my network freigeben Settings Cancel Save Group Edit Canc und schützen...
- Page 57 Passwort für Besucher Passwort / Visitors password Password E-Mail des Netzwerk- Administrator / Administrator Administrators (zur Wiederherstellung des E-Mail / john.doe @ occhio.de e-mail Netzwerks) e-mail of the network Passwort / administrator (for the Password restoration of the network) Netzwerkkonfiguration Passwort für Administrator...
- Page 59 Steuerung mit dem Occhio air controller (optional) Control using the Occhio air controller (optional)
-
Page 60: Control Using The Occhio Air Controller (Optional)
Steuerung mit dem Occhio air controller (optional) Control using the Occhio air controller (optional) Occhio air controller Occhio air controller Intuitiv bedienbare Fernbedienung Intuitive remote control with four mit vier programmierbaren Tasten programmable buttons (setup via (Einrichtung via Occhio air App). - Page 61 schalten / switch dimmen / – – – IIII IIII einzelne Leuchten, Gruppen, einzelne Leuchten, Gruppen, oder Szenen schalten oder Szenen dimmen – – – IIII IIII switch individual luminaires, dims individual luminaires, groups or scenes groups or scenes 2700 K 4000 K 2700 K 4000 K...
-
Page 63: Anhang
Anhang Appendix... -
Page 64: Pflegehinweise
Leuchte nur in abgekühltem Zustand reinigen! Zur Reinigung der Leuchte ein trockenes Mikro- fasertuch verwenden. Detaillierte Pflegehinweise sind unter www.occhio.de/de/company/faq zu finden. Always allow the luminaire to cool down before cleaning! To clean the luminaire, use a dry microfibre cloth. Detailed care instructions are available at www.occhio.de/en/company/faq. -
Page 65: Info & Kontakt
Info & Kontakt Information & contact Weitere Fragen beantwortet gerne Ihr Occhio Fachhändler Your Occhio specialist retailer will gladly answer any other questions www.occhio.de info @ occhio.de... -
Page 66: Technische Daten
L 1035 × B 30 × H 52 mm Schutzklasse Anschluss 230 V AC Dimmung via Phasenabschnittdimmer, Occhio air (optional) oder DALI (optional) (Liste kompatibler Dimmer: www.occhio.de/dim, Phasenabschnitt- dimmer, Occhio air und DALI nicht kombinierbar) Material head Aluminium, lackiert, PVD-beschich- tet, optischer Kunststoff cover, inlay Kunststoff lackiert... - Page 67 Zulässige Betriebsbedingung max. 30°C nur im Innenbereich betreiben Prüfzeichen 0,2 m Technische Daten Leuchtmittel Leuchtmittel Occhio »color tune« LED Ausführung LED-board Lebensdauer > 50.000 Std. Energieeffizienzklasse – EEK Entsorgung Bei örtlicher Entsorgungsstelle entsorgen. Mito alto up ist recyclebar; RoHS-konform. Nicht in den Hausmüll geben!
-
Page 68: Technical Data
L 1035 × W 30 × H 52 mm Safety class Connection 230 V AC Dimming via trailing-edge phasecut dimmer, Occhio air (optional) or DALI (optional) ( for a list of compatible dimmers, see www.occhio.de/dim_en, trailing-edge phasecut dimmer, Occhio air and DALI can not be combined ) Material... - Page 69 Light source Occhio »color tune« LED Version LED-board Lifetime > 50.000 h Energy efficiency class – EEC Disposal Dispose of at a local disposal site. Mito alto up is recyclable and RoHS compliant. Do not dispose of with the household waste!
- Page 70 Occhio GmbH Wiener Platz 7 81667 München Fon +49-89-44 77 86 30 Fax +49-89-44 77 86 39 info @ occhio.de www.occhio.de MA- 9 7195 Mi t o al t o up si d e MA-97195 Mito alto up side 010404295697195510 010404295697195510...
