- Page 1 Montageanleitung Mounting instructions » cc «...
- Page 2 Hohlraumdecken oder feste De- bar, Linsen-Objektiv, mit innenlie- cken mit Deckendose. Version mit gender Linse in Kombination mit externem Vorschaltgerät, Anschluss verschiedenen inserts. Occhio LED an Stromquelle ( Treiber ) . Dimmbar ist wechselbar. Sicherheitshinweise Lesen Sie die Montage-/ 0,2 m Gebrauchs anweisung sorgfältig...
-

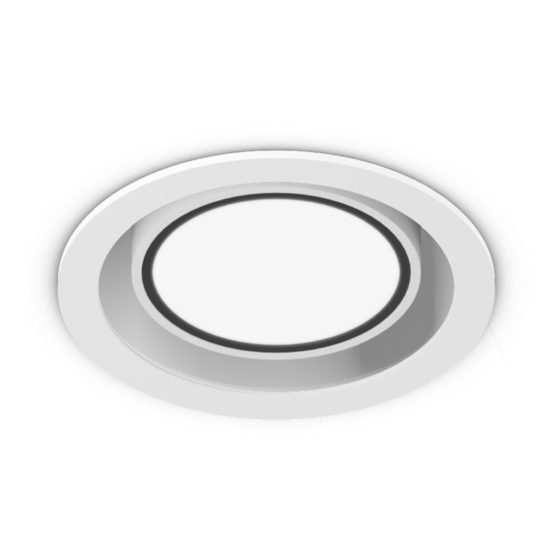

Page 3: Product Description
The power source ( driver ) . Dimmable via Occhio LED is replaceable. Safety precautions Read through the mounting/ 0.2 m use instructions carefully before installing the luminaire. - Page 4 Objektiv und inserts einsetzen Mounting optic and inserts Übersicht inserts Overview inserts zoom C 80 C 60 S 80 S 60 S 40 S 30 lui head Zoom- Objektiv zoom optic Linsen- Objektiv lens optic kleine Linse medium small lens medium kleine Linse hoch small lens high soft edge Glas...
- Page 5 Inserts in Objektiv einsetzen Put in inserts to optic Nur bei Linsen-Objektiv. Nur bei Linsen-Objektiv. Only for lens optic. Only for lens optic. Click!
- Page 6 Inserts in Objektiv einsetzen Put in inserts to optic Click!
- Page 7 Head einsetzen Put in the head Treiber / driver 230 V AC Netzanschlussleitung mains cable Treiber anschließen (Beiblatt Treiber) Ø 121 mm LED Anschlusskabel (Leuchte-Treiber) schwarz = Pluspol / weiß = Minuspol Connecting the driver (see supple- mentary sheet) LED connection cable 10–35 mm (luminaire –...
- Page 8 Head einsetzen Put in the head...
- Page 10 Bedienungsanleitung User manual » cc «...
- Page 11 Bedienung Zoom-Objektiv Zoom optic handling 20°...
- Page 12 Bedienung Zoom-Objektiv Zoom optic handling 60°...
-
Page 15: Care Instructions
Occhio Reinigungsmittel verwenden. Always allow the luminaire to cool down before cleaning. To clean the luminaire, use a dry microfibre cloth or the Occhio cleaning agent. Info & Kontakt Information & contact Weitere Fragen beantwortet gerne Ihr Occhio Fachhändler... -
Page 16: Technische Daten
Technische Daten Technische Daten light unit Artikelbezeichnung Occhio lui piano v Zoom-Objektiv ø 84 mm, H 64 mm Abmessungen Linsen-Objektiv ø 84 mm, H 47 mm tube ø 120 mm, Einbautiefe 80 mm Schutzklasse max. 500 mA konst. / > 36 V DC Vorschaltgerät... -
Page 17: Technical Data
Technical data Technical data light unit Product designation Occhio lui piano v zoom optic ø 84 mm, H 64 mm Dimensions lens optic ø 84 mm, H 47 mm tube ø 120 mm, installation depth 80 mm Safety class max. 500 mA const. / > 36 V DC... - Page 18 Wiener Platz 7 81667 München Fon +49-89-44 77 86 30 Fax +49-89-44 77 86 39 info @ occhio.de www.occhio.de MA-97368 Mont a geanl e i t u ng l u i pi a no v MA-97368 Montageanleitung lui piano v 010404295697368310 010404295697368310...
