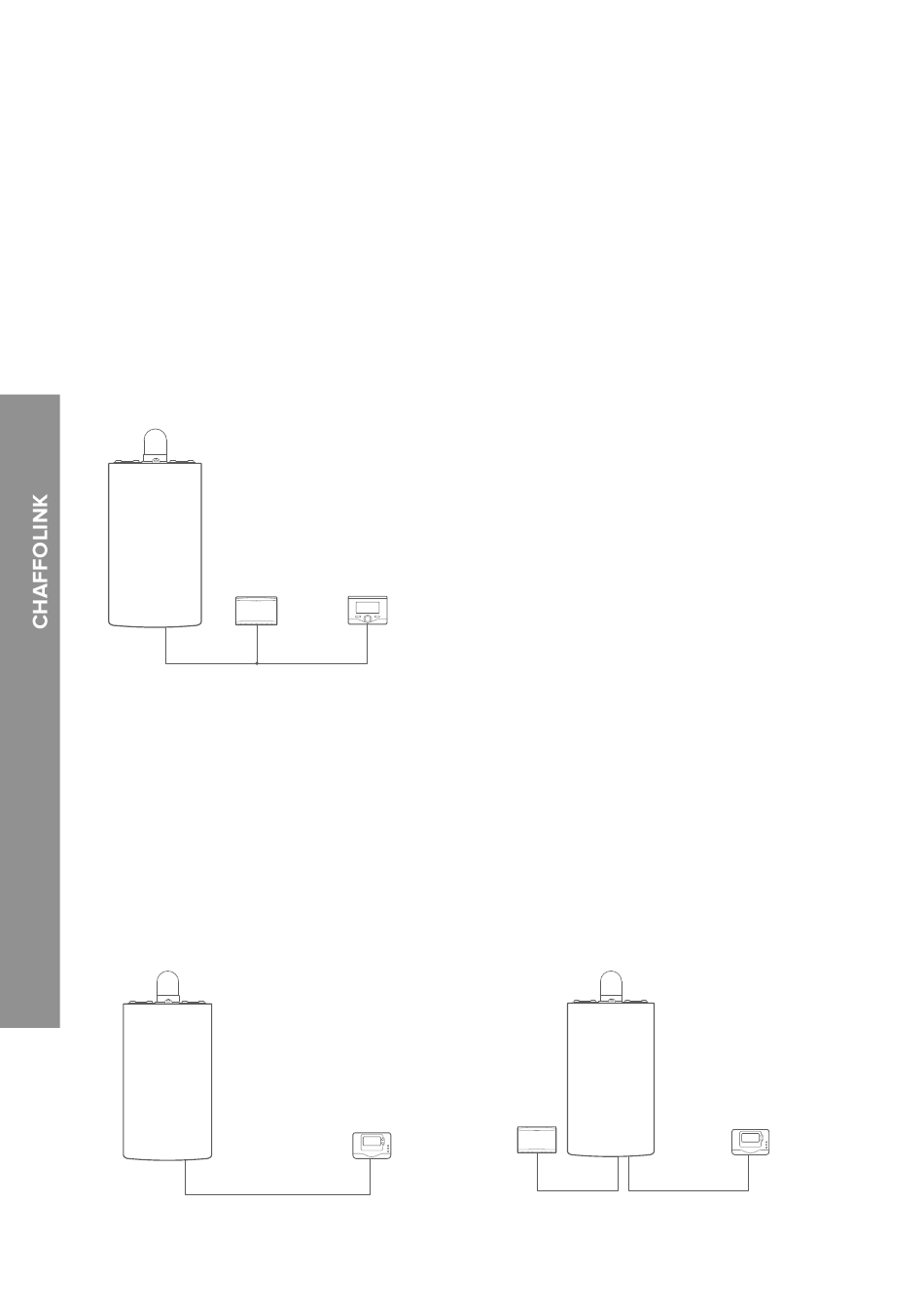

4.1 Tipos de instalaciones que pueden realizarse en las calderas
Tipo 1
Sustitución del gateway en un sistema de calefacción básico
con TC y TD activadas
Sistema de calefacción básico Chaff oteaux dotado de protocolo BUS, donde se de-
sea sustituir el gateway para habilitar los servicios de Telecontrol y Teleasistencia
Chaff olink.
Acciones necesarias:
- Instalar el Gateway, conectándolo al sistema de calefacción mediante la conexión
BUS.
BUS
Tipo 2
Activación sólo de TD en un sistema de calefacción básico
Sistema de calefacción básico Chaff oteaux dotado de protocolo BUS, donde se de-
sea activar la sola Teleasistencia sin instalar el accesorio Chaff oteaux Expert Control.
Acciones necesarias (fi g.3):
En esta confi guración se puede dejar instalado un accesorio de termorregulación
ON/OFF ya presente en la vivienda. Por lo tanto, es sufi ciente:
- Instalar el Gateway, conectándolo al producto de calefacción mediante la cone-
xión BUS .
80
TA
(fi g.1)
fi g.1
GATEWAY EXPERT CONTROL
fi g.2
TERMOSTATO
(fi g.2)
GATEWAY
BUS TA
fi g.3
TERMOSTATO
