Tipo 3
Ativação de TD e TC num sistema com Expert Control já instalado.
Sistema de aquecimento base Chaff oteaux com protocolo BUS, com acessório Cha-
ff oteaux Expert Control já instalado em que se pretende ativar o Telecontrolo e a
Teleassistência:

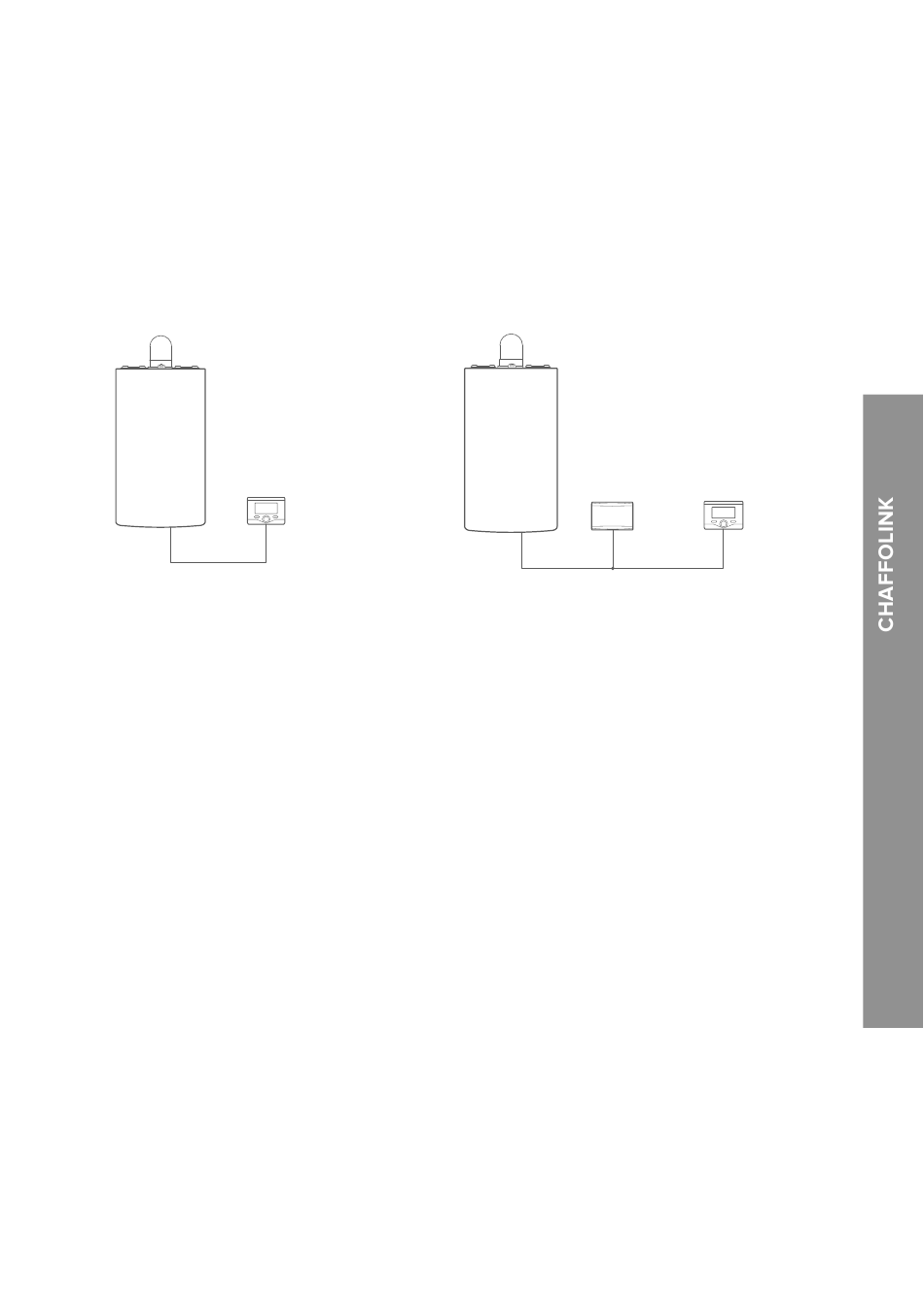

- Situação inicial (Fig. 4)
- Situação fi nal (Fig. 5)
EXPERT CONTROL
BUS
NOTA:
Para evitar problemas de interferências, utilize um cabo blindado ou um par de
fi os entrelaçados.
As seguintes versões de software de Chaff oteaux Expert Control não são
compatíveis com Chaff olink:
- 01.00.00
- 01.00.04
Neste caso, substituir a Expert Control existente por uma nova.
fi g.4
GATEWAY EXPERT CONTROL
BUS
fi g.5
