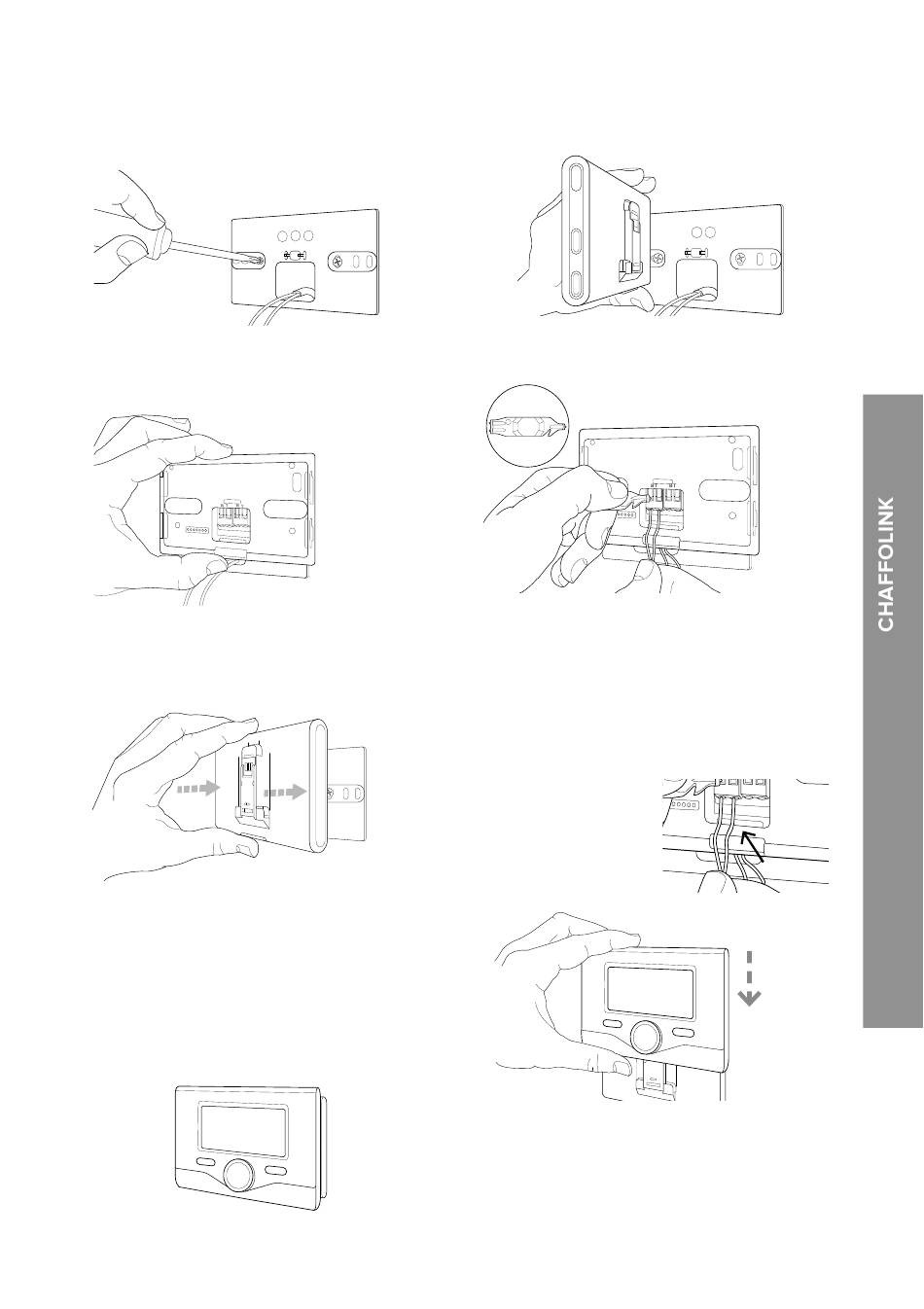

4.3 Instalacja bramki sieciowej na ścianie
1
Przymocować do ściany płytę wspierającą
przy użyciu dołączonych śrub
3
Przymocować tymczasowo bramkę
sieciową do płyty przy użyciu
odpowiednich zaczepów
5
Wyjąć bramkę sieciową z pozycji tymcza-
sowej (rysunek 2) i przymocować ją do
płyty, naciskając wzdłuż krawędzi, aż do
usłyszenia zatrzaśnięcia czterech małych
zaczepów bocznych.
2
Obrócić Bramkę sieciową
4
Podłączyć parę przewodów wychodzących
ze złącza BUS na karcie kotła do złącza
BUS bramki sieciowej (przestrzegając
biegunowości B z B i T z T)*. Przy użyciu
dołączonego specjalnego przyrządu delikat-
nie nacisnąć na dźwigienki.
*
w celu ułatwienia połą-
czenia kabli można wyjąć
dźwigienkę z tworzywa
sztucznego w sposób
przedstawiony na rysun-
ku.
6
Umieścić Ariston Sensys na podstawie (jeśli
urządzenie jest instalowane, w przeciwnym
wypadku założyć pokrywę znajdującą się w
opakowaniu), popychając je delikatnie do dołu.
