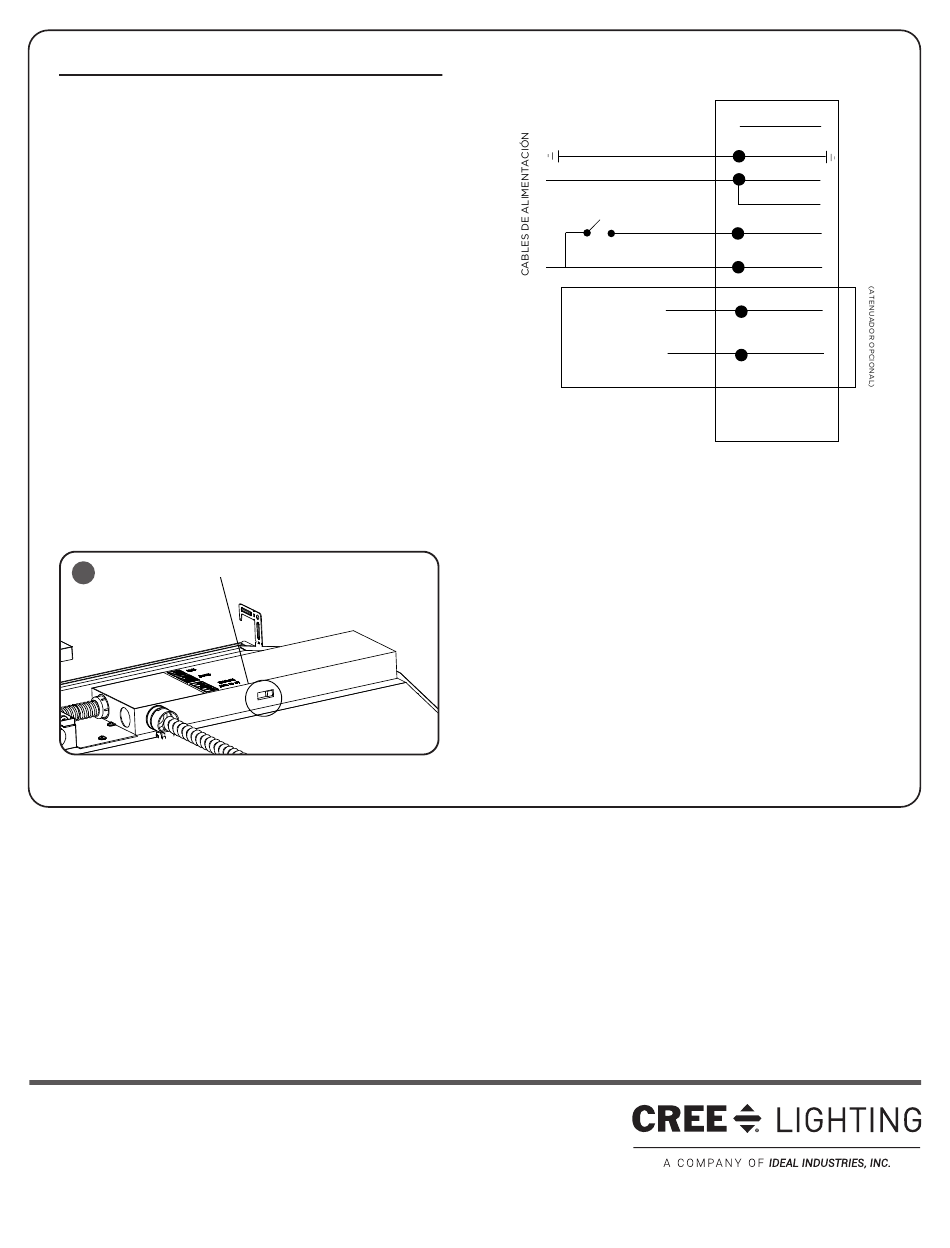

CONEXIONES ELÉCTRICAS
NOTA: El controlador de emergencia debe alimentarse
desde la misma derivación que el controlador de CA.
PASO 1:
Use los conectores de cables con clasificación mínima de 90 °C
suministrados y realice las siguientes conexiones eléctricas:
a. Conecte el cable negro de la luminaria al
cable no conmutado de suministro.
b. Conecte el cable blanco/rojo de la luminaria
al cable conmutado de suministro.
c. Conecte el cable blanco de la luminaria
al cable neutro del suministro.
d. Conecte el cable de tierra desnudo o verde/
amarillo con el cable de tierra del suministro.
PASO 2:
Si se utiliza la atenuación, para la conexión E1/E2, consulte la nota de
aplicación de Lutron núm. 142 (P/N 048162), lista de Ecosystem bus
clase 1 y clase 2 en www.lutron.com para obtener más información
acerca de las opciones de cableado. Si no se utiliza atenuación,
asegúrese de tapar el cable.
PASO 3:
Coloque el interruptor de encendido/apagado del lado del controlador
de emergencia en estado de encendido cuando la instalación se haya
completado y se haya suministrado la energía de CA.
Consulte la Figura 9.
Interruptor de ENCENDIDO
9
© 2020 Cree Lighting, una empresa de IDEAL INDUSTRIES. Todos los derechos reservados. Para fines informativos
únicamente. El contenido está sujeto a cambios. Visite www.creelighting.com/warranty para ver la garantía y las
especificaciones. Cree y el logo de Cree son marcas registradas de Cree, Inc. SmartCast
®
ZR14™, ZR22™ y ZR24™ son marcas de Cree Lighting, una empresa de IDEAL INDUSTRIES.
4 de 4
CABLE DESCONECTADO VIVO
A ENLACE DIGITAL
DE ECOSYSTEM
NOTA: NO coloque el interruptor del lado del
controlador de emergencia en estado de encendido
hasta que la instalación se haya completado y se haya
suministrado la energía de CA.
, es una marca resgistrada y
®
LUMINAIRA
DESNUDO O
VERDE/AMARILLO
GROUND
NEUTRAL
BLANCO
BLANCO
BLANCO/ROJO
CABLE CONECTADO
VIVO
NEGRO
E2
(MORADO)
E1
(MORADO/BLANCO)
LPN00678X0006A0_B
