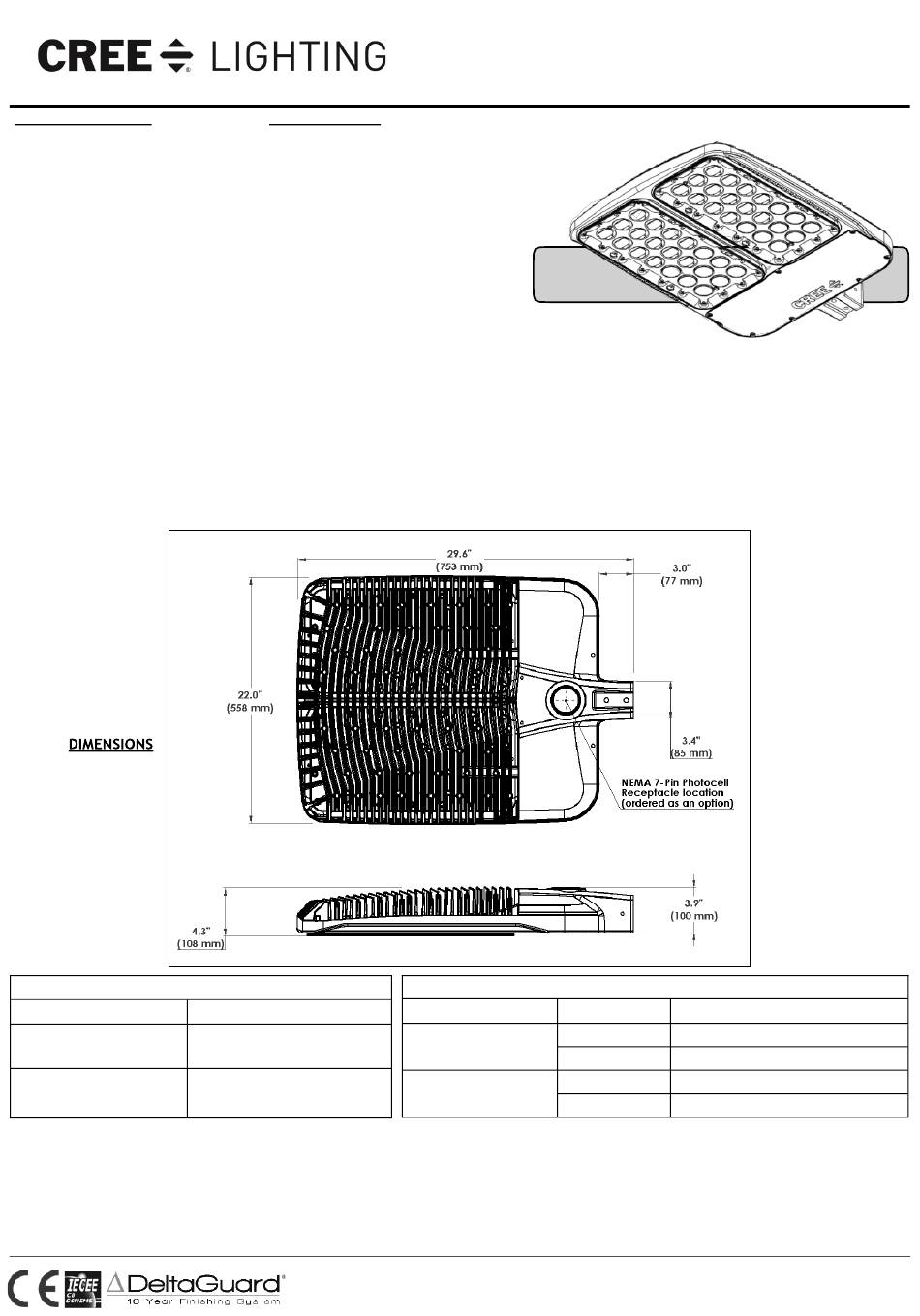

CREE LIGHTING OSQ Series Installation Instructions

EN: TECHNICAL DATA
• Supply Voltage:
220-240 Vac
120-240 Vac (65L) ;
220-240 Vac
120-240 Vac (45L)
• Supply Current Max:
2.4 A @240 Vac
4.6 A @120 Vac (65L) ;
1,4 A @240Vac
2.6 A @120Vac (45L)
• Suppli Current Min:
0.45 A @240 Vac
0.86 A @120 Vac (65L);
0,22 A @240Vac
0.41 A @120Vac (45L)
• Supply Frequency:
50/60 Hz
• Power Factor: >0.9
• Insulation Class: Class I
• IP Rating: IP66
• Installation Method: Fixed
• T min /max (°C):
a
-40/+40 °C (65L);
-40/+50 °C (45L)
• Installation height: 30 m
• Maximum weight:
34 kg (65L);
33 kg (45L)
• Exposed side surface: 0.077 m
• Max exposed surface: 0.422 m
MINIMUM INSULATION TO BE MAINTAINED
Wires
Input Wires
0-10V Wires
EN – NOTE: IDEAL INDUSTRIES does not respond for damage on lenses due to dust or any other contaminants accumulation if the product is installed
uplight. If your application needs uplight, please make sure to have a maintenance program for cleaning the lenses, commensurate in time to the exposure
to contaminants.
IT - NOTA: IDEAL INDUSTRIES non risponde di danni alle lenti dovuti all'accumulo di polvere o altri contaminanti nel caso in cui l'apparecchio venga instal-
lato con la luce rivolta verso l'alto. Se l'applicazione richiede un'installazione di questo tipo, verificare di disporre di un programma di manutenzione per
pulire le lenti che sia proporzionato nel tempo all'esposizione a contaminanti.
IT: DATI TECNICI
• Tensione di Alimentazione:
220-240 Vac
120-240 Vac (65L) ;
220-240 Vac
120-240 Vac (45L)
• Corrente di alimentazione max:
2.4 A @240 Vac
4.6 A @120 Vac (65L) ;
1,4 A @240Vac
2.6 A @120Vac (45L)
• Corrente di alimentazione min:
0.45 A @240 Vac
0.86 A @120 Vac (65L);
0,22 A @240Vac
0.41 A @120Vac (45L)
• Frequenza di alimentazione: 50/60 Hz
• Fattore di Potenza: >0.9
• Classe di isolamento: Classe I
• Codice IP: IP66
• Metodi di installazione: Fisso
• T min /max (°C):
a
-40/+40 °C (65L);
-40/+50 °C (45L)
• Altezza di installazione: 30 m
• Peso Massimo:
34 kg (65L);
33 kg (45L)
• Superficie lato esposto: 0.077 m
2
• Superficie esposta max: 0.422 m
2
Insulation
Basic insulation
Basic insulation
Includes: OSQ-HO Luminaires with High Mast mount
2
2
RISK GROUP 1 THRESHOLD DISTANCE (WORST CASE)
Lumen Package Optic
210
65L
15D
210
45L
15D
OSQ Series
Area OSQ
INSTALLATION INSTRUCTIONS
Distance/
8,84m
26,62m
6,62m
20,19m
Instruction Code: CI141RLER0
Latest Release Date: 07/04/2021
