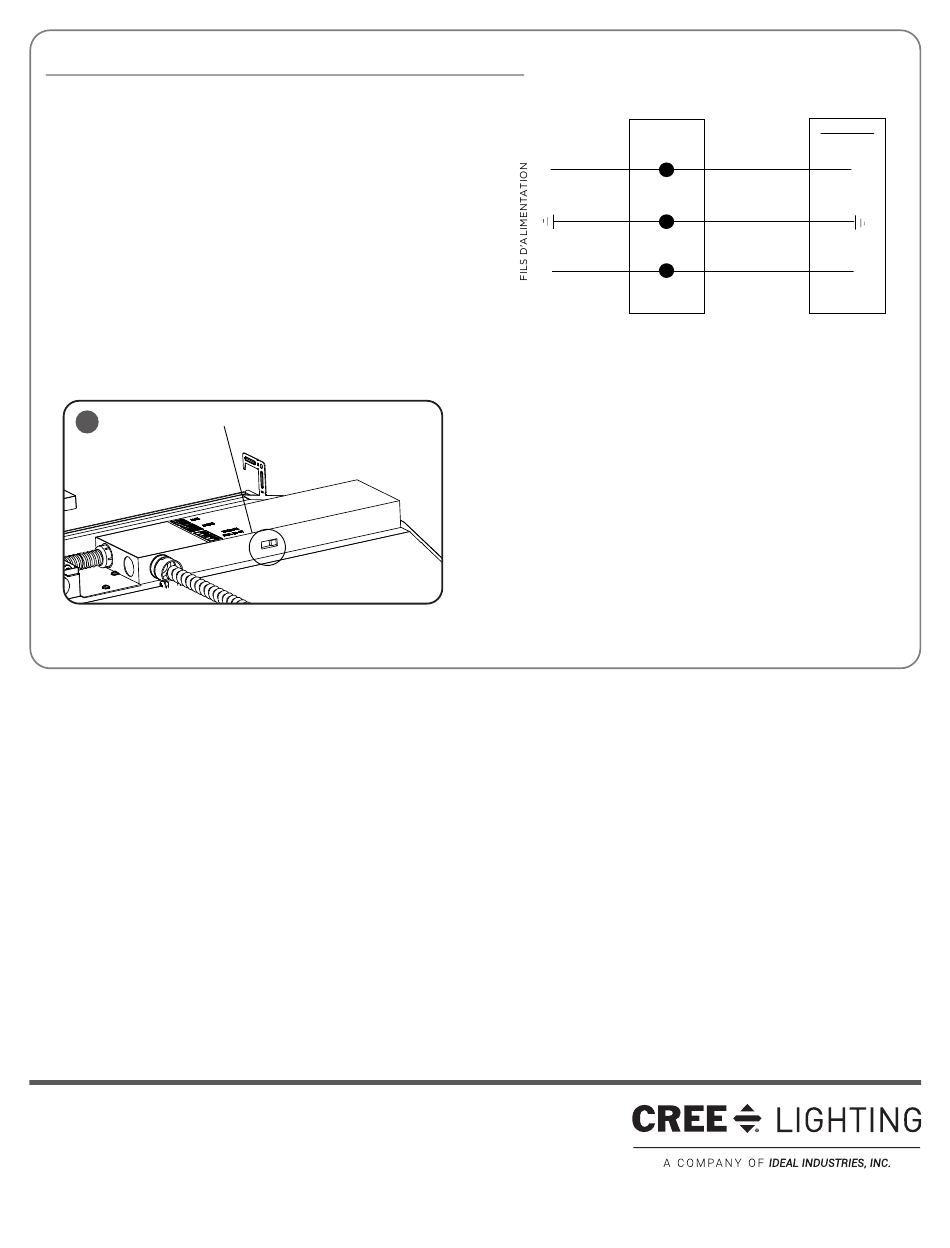

RACCORDEMENTS ÉLECTRIQUES
ÉTAPE 1 :
Effectuez les raccordements électriques suivants:
a. Pour 120/277 V, raccordez le fil noir du luminaire à l'alimentation
en tension ou Chargé 1 (pour branchement à 208/240 V).
b. Pour 120/277 V, raccordez le fil blanc du luminaire à
l'alimentation en neutre ou Chargé 2 (pour branchement à
208/240 V).
c. Raccordez le fil de terre vert ou vert/jaune à la terre.
ÉTAPE 2 :
Positionnez l'interrupteur MARCHE/ARRÊT situé sur le côté du
pilote d'urgence sur MARCHE une fois l'installation terminée et
l'alimentation CA rétablie.
Voir Figure 9.
Interrupteur MARCHE
9
© 2020 Cree Lighting, une société d'IDEAL INDUSTRIES. Tous droits réservés. À titre informatif seulement. Le contenu
est sujet à changement. Consultez www.creelighting.com/warranty pour la garantie et les spécifications. Cree
Cree sont des marques déposées de Cree, Inc. SmartCast
marques de commerce de Cree Lighting, une société d'IDEAL INDUSTRIES.
4 sur 4
, est une marque déposée et ZR14™, ZR22™ et ZR24™ sont des
®
LIGNE OU
EN CHARGE 1
VERT
NEUTRE OU
EN CHARGE 2
REMARQUE : Ne positionnez PAS l'interrupteur situé
sur le côté du pilote d'urgence sur MARCHE avant que
l'installation soit terminée et l'alimentation CA rétablie.
et le logo
®
LUMINAIRE
LIGNE-NOIR
TERRE-VERT
NEUTRE-BLANC
www.creelighting.com
LPN00678X0004A0_B
