2
Cámara de
4
cableado de CA
Cámara de cableado
del atenuador
6
MONTAJE COLGANTE

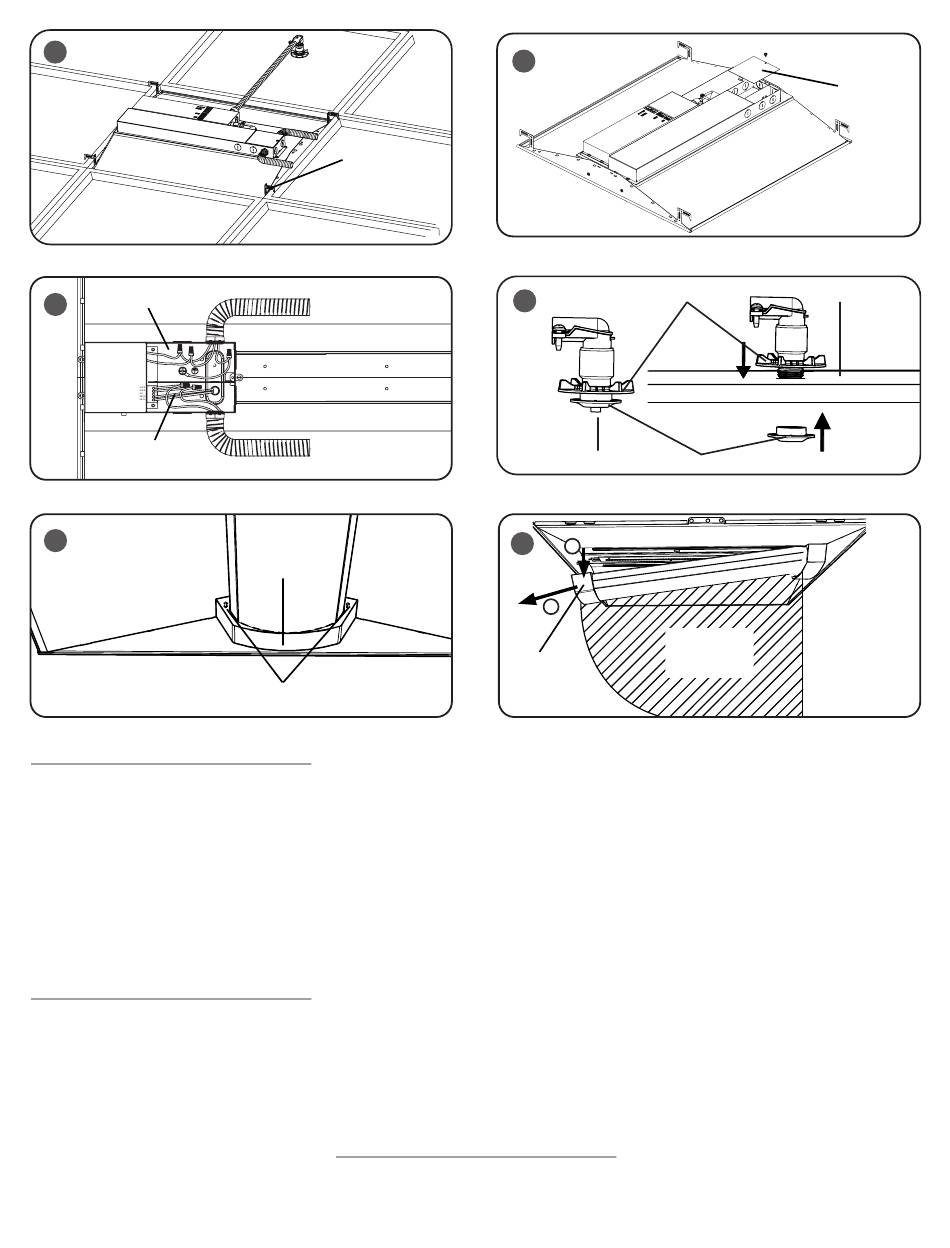

PASO 1:
Fije los cables suministrados por el cliente en
los (4) clips de la barra en T ubicados en las
esquinas de la carcasa. Consulte la Figura 1.
NOTA: El orificio en cada clip se debe usar para
fijar el cable.
PASO 2:
Fije los cables a la superficie de montaje usando
los accesorios suministrados por el cliente.
Asegúrese de que la superficie de montaje
pueda soportar la luminaria.
CABLEADO Y OPCIÓN DE ATENUACIÓN
PASO 1:
Retire el tornillo de la tapa de la caja de
conexiones y suministre alimentación eléctrica
adecuada a la caja de conexiones usando uno de
los orificios precortados. Consulte las Figuras
3 y 4.
PASO 2:
Coloque el conducto para el atenuador en el
compartimiento de cableado del atenuador
usando uno de los orificios precortados en el
lado del atenuador de la caja de conexiones.
Consulte la Figura 4.
2 de 4
Clips de la
barra en T doblados
hacia arriba,
girados hacia afuera
y enganchados con
la rejilla
Tapón
Marcas de flecha
PASO 3:
Realice las conexiones eléctricas de la luminaria
conforme a la sección "Conexiones eléctricas"
y empuje todos los cables dentro de la caja de
conexiones. Vuelva a instalar la tapa de la caja de
conexiones que retiró en el paso 1. Asegúrese de
no pellizcar ningún cable.
PASO 4:
Instale el conjunto del interruptor de prueba en
el cielo raso perforando un orificio de 1" en el
cielo raso.
PASO 5:
Desatornille el anillo de ajuste pequeño e inserte
el conjunto del interruptor de prueba a través
del cielo raso Consulte la Figura 5.
PASO 6:
Asegure el conjunto del interruptor de prueba
enroscando el anillo de ajuste pequeño que retiró
en el paso 5 en el conjunto del interruptor de
prueba. Apriete el anillo de ajuste más grande por
encima del cielo raso hasta que quede apretado
contra el cielo raso. Consulte la Figura 5.
LIMPIEZA DEL LENTE
PASO 1:
Ubique el tapón con la flecha marcada que indica
que el tapón es extraíble. Consulte la Figura 6.
3
5
Anillo de ajuste grande
Interruptor de prueba
Anillo de ajuste pequeño
7
1
2
NO gire el lente
Tapón con
hacia esta zona
marca de flecha
PASO 2:
Sujete la sección del lente junto al tapón y tire
suavemente del lente y el tapón juntos hacia
abajo hasta que el tapón apenas salga de la
luminaria (alrededor de 3 o 4 pulgadas/7-10 cm
de la posición original), Consulte la Figura 7.
PASO 3:
Desenganche el otro extremo del lente de la tapa
del extremo opuesto tirando el lente desde la
tapa del extremo. Consulte la Figura 7. Una vez
que lo haya extraído, límpielo.
PASO 4:
Después de limpiarlo, vuelva a insertar el lente
en el tapón fijo. Empuje el tapón extraíble hacia
arriba dentro de la carcasa y con un movimiento
de balanceo suave, enganche la tapa del extremo
al clip de retención. Revise el tapón para ver
si hay algún espacio visible entre el tapón y el
panel final. De ser necesario, empuje el tapón
contra el panel final para eliminar los espacios.
Revise el lente para ver si hay algún espacio
visible entre el lente y la luminaria. De ser
necesario, empuje el lente hacia arriba en la
ubicación del espacio para sellar la espuma
magnética en la luminaria. Consulte la Figura 8
en la página siguiente.
Tapa de la caja de
conexiones
Cielo raso
LPN00678X0006A0_B
