Gima VEGA Instruction Manual

Hide thumbs Also See for VEGA:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 8

Quick Links

Download this manual
ASPIRATORE VEGA
ASPIRATOR VEGA
ASPIRATEUR VEGA
ABSAUGER VEGA
ASPIRADOR VEGA
MANUALE D'USO
INSTRUCTION MANUAL
MODE D'EMPLOI
HANDBUCH
MANUAL DE ISTRUCCIONES
GIMA spa – Via Monza, 102 - 20060 Gessate (MI) - Italia
ITALIA : Tel. 02 953854.1 - Fax 02 95381167
E-mail:
gima@gimaitaly.com
-
www.gimaitaly.com
INTERNATIONAL : Tel. ++39 02 953854209/221/225 –
Fax ++39 02 95380056
E-mail.
export@gimaitaly.com
-
www.gimaitaly.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the VEGA and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Gima VEGA

Summary of Contents for Gima VEGA

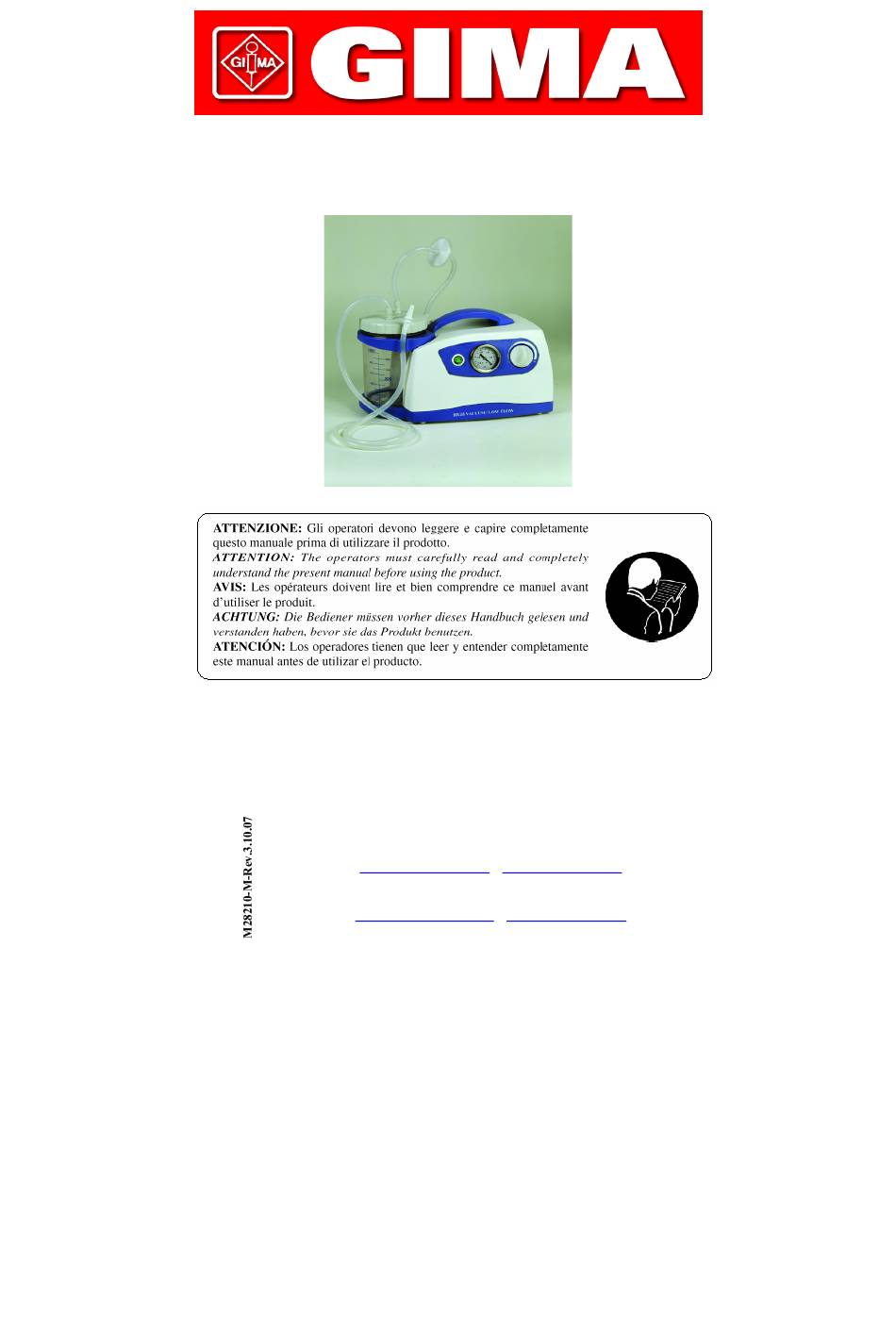

  • Page 1 MANUALE D’USO INSTRUCTION MANUAL MODE D’EMPLOI HANDBUCH MANUAL DE ISTRUCCIONES GIMA spa – Via Monza, 102 - 20060 Gessate (MI) - Italia ITALIA : Tel. 02 953854.1 - Fax 02 95381167 E-mail: gima@gimaitaly.com www.gimaitaly.com INTERNATIONAL : Tel. ++39 02 953854209/221/225 –...
  • Page 2 VEGA è un apparecchio ad alimentazione elettrica 230V ~, da utilizzarsi per l'aspirazione nasale, orale, tracheale nell'adulto o nel bambino di liquidi corporei come ad esempio muco, catarro e sangue. Apparecchio progettato per offrire facilità di trasporto ed impiego non continuo.

  • Page 3: Caratteristiche Tecniche

    CARATTERISTICHE TECNICHE Modello VEGA Tipologia (MDD 93/42/EEC) Dispositivo Medico Classe II a Definizione secondo Norma ALTO VUOTO / BASSO FLUSSO UNI EN ISO 10079-1 Alimentazione 230 V ~/ 50 Hz 110 V ~/ 60 Hz (no CE 0123) Potenza Assorbita...
  • Page 4 Guida e dichiarazione del costruttore – Emissioni Elettromagnetiche (come richiesto dalla normativa EN 60601-1-2:2001) L’Aspiratore chirurgico VEGA è utilizzabile nell’ambiente elettromagnetico di seguito specificato. Il Cliente e /o l’utente dell’’Aspiratore chirurgico VEGA devono assicurarsi che l’apparecchio sia utilizzato in tale ambiente. Test di Emissioni Conformità...

  • Page 5: Accessori In Dotazione

    ACCESSORI IN DOTAZIONE DESCRIZIONE VASO ASPIRAZIONE COMPLETO 1000cc RACCORDO CONICO TUBI 6 mm x 10 mm SILICONE TRASPARENTE SONDA ASPIRAZIONE CH20 FILTRO ANTIBATTERICO Il filtro è realizzato in materiale idrofobico e blocca il passaggio dei liquidi che entrano in contatto con esso.
  • Page 6 CONTROLLO PERIODICO DI MANUTENZIONE L'apparecchio VEGA non ha alcuna parte che necessiti di manutenzione e/o lubrificazione. Occorre tuttavia effettuare alcuni semplici controlli per la verifica della funzionalità e della sicurezza dell'apparecchio prima di ogni utilizzo. Estrarre l'apparecchio dalla scatola e controllare sempre l'integrità...

  • Page 7: Istruzioni Per L'uso

    ISTRUZIONI PER L’USO • Collegare il tubo corto in silicone 1, con filtro antibatterico 8, sul bocchettone di aspirazione 2. L'altro tubo, per un estremo connesso al filtro, deve invece essere collegato al bocchettone 3 del coperchio vaso su cui all'interno si trova montato il galleggiante. (dispositivo di troppo pieno). Il dispositivo di troppo pieno entra in funzione (il galleggiante va a chiudere il raccordo del coperchio) quando viene raggiunto il massimo livello di volume e questo fa si che non possa penetrare del liquido all'interno della macchina.

  • Page 8: General Warnings

    VEGA it’s a device working 230V ~ / 50 Hz network electricity, to be used for the nasal aspiration, oral aspiration, tracheal aspiration of the body liquids (mucus, catarrh or blood) in the adult or in the children. Easily portable equipment designed for not continuous use 30 min.

  • Page 9: Technical Characteristics

    TECHNICAL CHARACTERISTICS Model VEGA Typology (MDD 93/42/EEC) Medical Device Class II a Classification UNI EN ISO 10079-1 HIGH VACUUM / LOW FLOW Main Voltage 230 V ~ / 50 Hz 110 V ~ / 60 Hz (no CE 0123) Power consuption...
  • Page 10 (as request by regulation EN 60601-1-2:2001) The surgical aspirator VEGA is intended for use in the electromagnetic environment specified below. The customer or the user of the surgical aspirator VEGA should assure that it’s used in such an environment. Emissions test...

  • Page 11: Accessories Supplies

    ACCESSORIES SUPPLIES DESCRIPTION COMPLETE ASPIRATION JAR 1000cc CONICAL FITTING TUBES SET 6mm x 10mm (TRASPARENT SILICON) ASPIRATION PROBE CH 20 ANTIBACTERIAL FILTER The filter is produced with (PTFE) hydrophobic material witch prevents fluids entering the pneumatic circuit. When the filter is wet, it’s not possible to use the unit therefore the filter should be changed immediately.
  • Page 12 PERIODICAL MAINTENANCE CHECKS The VEGA suction equipment does not need maintenance or lubrication. It is necessary to check functioning and instrument before every use. Unpack the instrument and always check integrity of plastic parts and feeding cable, they might have been damaged during previous use.
  • Page 13 INSTRUCTION FOR USE • Connect the short silicon tube 1 ,with filter antibacterial 8, to the suction connector 2. The other tube, with one end connected to the filter must be connected with the other end to jar's lid connector 3 where has been fixed the red float. When the 90% of the volume of the jar is reached there is the activation of the security float (the float close the aspiration connector on the jar) to avoid liquid penetration inside the device.

  • Page 14: Consignes De Sécurité Fondamentales

    VEGA est un appareil avec alimentation électrique 230V ~, da utiliser pour l'aspiration nasal, oral, trachéal, par l’adulte ou l’enfant de liquides corporels comme par exemple mucus, catarrhe et sang. Un appareil projeté pour offrir une facilité de transport et une utilisation non continue.

  • Page 15: Caractéristiques Techniques

    CARACTÉRISTIQUES TECHNIQUES Modèle VEGA Typologie Dispositif Médical Classe II a Dèfinition suivant Normess HAUT VIDE / BAS FLUSS UNI EN ISO 10079-1 Alimentation 230 V~ / 50 Hz 110 V~ / 60 Hz (no CE 0123) Puissance Absorbée 184 VA...
  • Page 16 Guide et declaration du constructeur – Emissions Electromagnétiques (comme requis par la normative EN 60601-1-2:2001) L’aspirateur VEGA est utilisable en milieu électromagnétique spécifié ci-aprés. Le Client et / ou l’utilisateur de l’aspirateur VEGA doivent s’assurer que l’appareil est utilisé dans un tel environnement. Test d’Emissions Conformité...

  • Page 17: Nettoyage Des Accessoires

    ACCESSOIRE DE SERIE DESCRIPTION BOCAL ASPIRATION COMPLET 1000cc RACCOR CONIQUE JEU DE TUBES 6mm x 10mm SONDE ASPIRATION CH20 FILTRE ANTIBACTÉRIEN Le filtre est réalisé en matériel hydrophobique et bloque le passage des liquides qui entrent dans contacte avec lui. Procéder toujours à sa substitution on soupçons puisse être contaminé et/ou il s'avère sale. Si l'aspirateur est utilisé...
  • Page 18 CONTROL PERIODIQUE D’ENTRETIEN L'appareil VEGA n'a aucune partie qui exige d'être entretenue ou lubrifiée. Il faut toutefois effectuer, avant chaque utilisation, quelques contrôles simples pour la vérification du fonctionnement et de la sécurité de l'appareil. Sortir l'appareil de sa boîte et contrôler toujours l'intégrité...
  • Page 19 économie importante en termes d’énergie et de resourses. Pour rappler l’obligation d’éliminer séparément les appareils, le produit porte le symbole d’un caisson á ordures barré. VEGA ist ein Gerât, welches mit einer Netzspannung von 230V ~ / 50 Hz arbeitet.
  • Page 20 Die Entsorgung der Zubehörteile des Geräts ist gemäß der gesetzlichen Bestimmungen vorzunehmen, die in jedem Land gelten. Wenden Sie sich für Reparaturarbeiten ausschließlich an unseren technischen Kundendienst von GIMA oder an ein vom Hersteller autorisiertes technisches Servicezentrum und verlangen Sie die Verwendung von Originalersatzteilen.

  • Page 21: Technische Daten

    TECHNISCHE DATEN Modell VEGA Gerätetyp Medizinprodukt Klasse II a Klassifizierung UNI EN ISO 10079-1 HOHES VAKUUM / GERINGER FLOW Spannungsversorgung 230 V ~ / 50 Hz 110 V ~ / 60 Hz (no CE 0123) Leistungsaufnahme 184 VA 105 VA Sicherung F 1 x 1.6 A 250V...
  • Page 22 (wie von der Norm EN 60601-1-2:2001 verlangt) Das Absauger VEGA kann in einer elektromagnetischen Umgebung verwendet werden, die im Folgenden angegeben ist. Die Kunde und / oder Benutzer des Absauger VEGA muss sich vergewissern, dass das Gerät unter diesen Bedingungen benutz wird.
  • Page 23 SERIENMÄSSIGES ZUBEHÖR BESCHREIBUNG FLASCHE SAUGDRUCK KOMPLETT 1000cc KONUSANSCHLUSS SCHLAUCHSATZ ASPIRATIONSSONDE CH20 ANTIBAKTERIELLER FILTER The filter wird im idrofobicomaterial verwirklicht und den Durchgang der Flüssigkeiten blockiert, die in Verbindung mit ihm hereinkommen. Zu seinem Ersatz immer fortfahren, falls suspiciones verschmutzt werden können und/oder Bäder. Wenn der Absaugventilator verwendet auf Patienten in den pathologischen Anmerkungen der Situationen nicht kommt und wo es nicht möglich ist, eine etwaige indirekte Verschmutzung zu schätzen, den Filter ersetzen, nachdem jedes ich verwende.

  • Page 24: Laufende Wartung

    Gerätes. In diesem Fall senden Sie das Gerät bitte zur Reparatur ein. BEVOR SIE BEIM VORLIEGEN VON STÖRUNGEN ODER FEHLBETRIEB IRGENDEINE KONTROLLE VORNEHMEN, WENDEN SIE SICH AN DEN KUNDENDIENST VON GIMA GIMA BIETET KEINE GEWÄHR AUF GERÄTE, DIE BEI DER KONTROLLE DES KUNDENDIENSTES MANIPULATIONEN AUFWEISEN.
  • Page 25 GEBRAUCHSANLEITUNG • Den kurzen Silikonschlauch 1 mit antibakteriellem Filter 8 auf den Saugstutzen 2 stecken. Der andere Schlauch, von dem ein Ende an den Filter angeschlossen ist, muss dagegen an den Stutzen 3 des Behälterdeckels angeschlossen werden, in dem der Schwimmer montiert ist.
  • Page 26 VEGA es un aparado de aspiración que trabaja a 230V ~ / 50 Hz. Este aspirador se utiliza para la aspiración nasal, oral y para la aspiración de cuerpos liquidos como flemas ó mocos catarrales en adultos y niños. Aparato proyectado para ofrecer facilidad de transporte, en particular, se debe dejar que el aparato descanse 30 minotos por cada 30 minotos de funcionamineto.

  • Page 27: Características Técnicas

    CARACTERÍSTICAS TÉCNICAS Modelo VEGA Tipología (MDD 93/42/EEC) Class II a aparatage medico Clasificación UNI EN ISO 10079-1 ALTA ASPIRACION / FLUJO BAJO Alimentación 230 V ~ / 50 Hz 110 V ~ / 60 Hz (no CE 0123) Potencia Absorbida...
  • Page 28 (como ha sido requerido por la normativa EN 60601-1-2:2001) El aspirador VEGA se puede utilizar en el ambiente electromagnético que se especifica a continuación. El cliente y/o el usuario del aspirador VEGA deben asegurarse que el aparato se utilice en dicho tipo de ambiente. Test di Emisiones Conformidad Guía al ambiente...
  • Page 29 ACCESSORIOS DE SERIE DESCRIPCIÓN VASO ASPIRACION COMPLETO 1000cc UNIÓN CONICA SET TUBOS 6mm x 10mm SONDA ASPIRACIÓN CH20 FILTRO ANTIBACTÉRICO El filtro se observa en material del idrofobico y bloquea el paso de los líquidos que entran en contacto con él.
  • Page 30 2° caso: Si ambos de los sistemas de seguridad no funcionan, puede ser que el liquido esta entrando dentro del mecanismo de la maquina y tendria que ser devuelta al servicio tecnico de la fabrica GIMA. ANTES DE EFECTUAR CUALQUIER OPERACIÓN DE CONTROL EN CASO DE ANOMALÍAS O PROBLEMAS DE FUNCIONAMIENTO, CONTACTAR EL SERVICIO TÉCNICO GIMA...

  • Page 31: Instrucciones Para El Uso

    INSTRUCCIONES PARA EL USO • Conectar el tubo corto de silicona 1, con filtro antibactérico 8, en la boca de aspiración 2. El otro tubo, de un lado conectado con el filtro, debe ser conectado en la abertura 3 de la tapa del vaso, en cuyo interior está...
  • Page 32 Montaggio Filtro / Filter Assembling Mod: TOBI UNO / TOBI / SUPER TOBI / TOBI MANUALE / NEW MAMILAT / SUPER TOBI BATTERIA / VEGA / SUPER VEGA / SUPER VEGA BATTERIA (Cod. 28229) DIREZIONE FLUSSO / FLOW DIRECTION IN / Fluid Inside...

This manual is also suitable for:

Super vega
