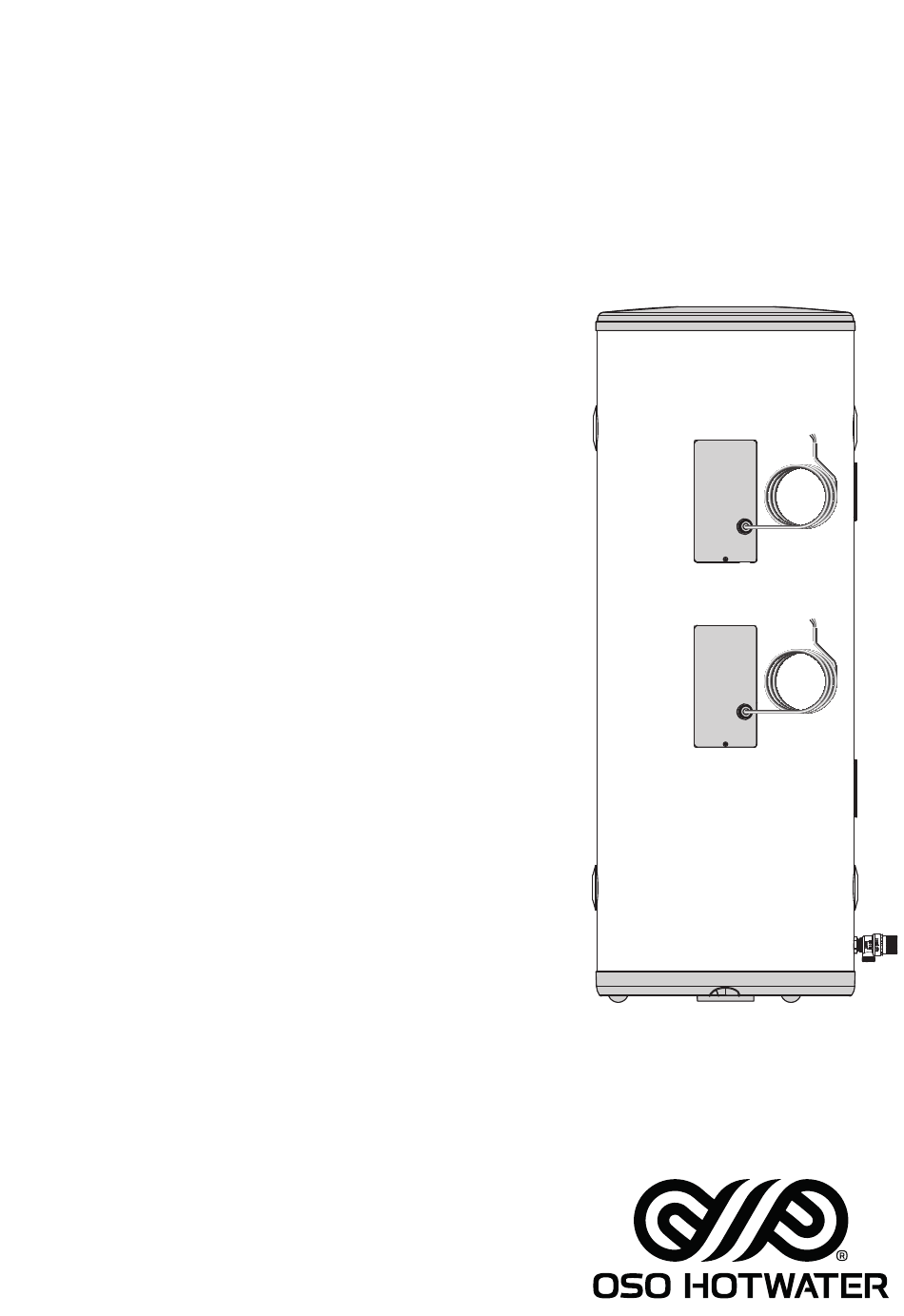

OSO HOTWATER AS 100 Installation Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
SIKKERHETSINFORMASJON
FDV INFORMASJON
MONTASJEANVISNING
TDS - TECHNICAL DATA SHEET
SAFETY INFORMATION
O&M INFORMATION
INSTALLATION MANUAL
TDS - TECHNICAL DATA SHEET
Manufactured by OSO Hotwater AS
Industriveien 1 - 3300 Hokksund - Norway
Tel: +47 32 25 00 00 / Fax: +47 32 25 00 90
E-mail: oso@oso.no / www.osohotwater.com
146221-00 - 03-2021
Accu Standard - AS
100 l.
NO-EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the AS 100 and is the answer not in the manual?

Questions and answers

Related Manuals for OSO HOTWATER AS 100

Summary of Contents for OSO HOTWATER AS 100

  • Page 1 SAFETY INFORMATION O&M INFORMATION INSTALLATION MANUAL TDS - TECHNICAL DATA SHEET Manufactured by OSO Hotwater AS Industriveien 1 - 3300 Hokksund - Norway Tel: +47 32 25 00 00 / Fax: +47 32 25 00 90 E-mail: oso@oso.no / www.osohotwater.com...

  • Page 2: Table Of Contents

    INNHOLDSFORTEGNELSE 1. Sikkerhetsinstruks ..........3 Generell informasjon ........3 1.2 Sikkerhetsinstruks for brukeren ..... 4 1.3 Sikkerhetsinstruks for installatøren ..4 2. Produktbeskrivelse ..........5 2.1. Produktidentifikasjon ........5 2.2. Bruksområde ........... 5 2.3 CE merking ............5 2.4 Tekniske data ........... 5 2.5.

  • Page 3: Sikkerhetsinstruks

    1. SIKKERHETSINSTRUKS 1.1 Generell informasjon • Les følgende sikkerhetsinstruks grundig før installering, vedlikehold eller justering av akkumulatortanken • Personskade eller materiell skade kan oppstå hvis produktet ikke monteres eller brukes på tiltenkt måte. • Oppbevar denne manualen og andre rele- vante dokumenter slik at de er tilgjengelige for fremtidig referanse.

  • Page 4: Sikkerhetsinstruks For Brukeren

    1.2 Sikkerhetsinstruks for brukeren ADVARSEL Sikkerhetsventilens overløp skal IKKE tettes eller plugges. Produktet skal IKKE modifiseres eller endres fra sin originale tilstand. Barn skal IKKE leke med produktet, og ikke oppholde seg ved produktet uten tilsyn. Vedlikehold / innstillinger skal kun utføres av personer over 18 år, med tilstrekkelig kompetanse FORSIKTIG Produktet skal ikke utsettes for frost, overtrykk, overspenning eller klorbehandling.

  • Page 5: Produktbeskrivelse

    NRF nr. Produktkode: personer Diam. x H mm. m³ timer Dt 65°C vol. l. 8000486 AS 100 - 5,6 kW (2,8+2,8) / 1x230V ø430x1168 Produktene er kategorisert som IP21. 2.5 ErP data - Technical Data Sheet Termostat Varme- Faktisk Varemerke Modellnr..

  • Page 6: Installasjonsinstruks

    3. INSTALLASJONSINSTRUKS 3.1 Produkter omfattet av denne instruksen 8000486 Accu Standard - AS 100 3.2 Medfølgende i leveransen Ref no. Antall Beskrivelse Akkumulatortank med el. spisslast El-sentral Montasjeanvisning (dette dokument) SV381 / 3 bar sikk. ventil (medfølger løs) Veggbrakett Automatisk lufteventil (medfølger løs) 1”...

  • Page 7: Krav Til Installasjonssted

    3.4 Krav til installasjonssted og plassering FORSIKTIG Produktet skal plasseres i rom med sluk, utført iht. våtromsnormen / siste TEK. Alternativt skal aut. vannstoppventil med sensor og overløp fra sikkerhetsventil til sluk monteres. Produktet skal plasseres i et tørt og permanent frostfritt miljø. Produktet skal plasseres på...

  • Page 8: Rør-Installasjon

    3.5 Rør-installasjon Ved installasjon skal godkjente rør av korrekt di- mensjon benyttes. Gjeldende standarder og for- skrifter skal følges. Dimensjon Anslutning beskrivelse 1/2” innv. gjenge Aut. lufteventil / hetvann 2 1” innv. gjenge Øvre anslutning magasin 3 For 6/8 mm. sensor Sensorbrakett 4 1”...
  • Page 9 3.5.4 Montasjeinstruks FORSIKTIG Produktet skal plasseres i rom med sluk, utført iht. våtromsnormen / siste TEK. Alternativt skal aut. vannstoppventil med sensor og overløp fra sikkerhetsventil til sluk monteres. Produktet skal monteres loddrett og i vater, på gulv egnet for totalvekt av produktet i drift. Se merkeplate.

  • Page 10: El-Installasjon

    3.6 El-installasjon Fast el. montasje skal benyttes ved installasjon iht. forskrift. Fast el-montasje skal utføres av sertifisert elektriker. Gjeldende standarder og forskrifter skal følges. 3.6.1 Elektriske komponenter Komponent Merknad Sikkerhetstermostat 85°C termoutløser Arbeidstermostat 40-70°C stillbar Varmeelement 1-fas 230V Nettkabel Varmebestandig THERM-O-DISC Internledninger Varmebestandig...
  • Page 11 3.6.4 Montasjeinstruks ADVARSEL Produktet skal være fylt med vann før strøm tilkobles. Fast el. montasje skal benyttes ved installasjon iht. gjeldende lokale forskrifter. Nettkabel skal tåle 90°C kontinuerlig. Strekkavlaster skal monteres (fabrikkmontert). FORSIKTIG Produktet skal ha fri serviceavstand på 40 cm foran el. lokk / 10 cm over blandeventil. Ved evt.

  • Page 12: Igangsettelse Første Gang

    4. IGANGSETTELSE FØRSTE GANG 4.1 Fylling av vann 4.5 Overlevering til sluttbruker Sjekk først at alle røranslutninger er korrekt utført. INSTALLATØR SKAL: Fyll deretter tanken iht. de behov/krav som stilles Instruere sluttbruker om sikkerhetsinstruks og av anlegget. Sørg for at tanken luftes under oppfyl- vedlikeholdsinstruks.

  • Page 13: Brukerveiledning

    5. BRUKERVEILEDNING 5.1 Innstillinger 5.1.1 Termostatinnstilling ADVARSEL Produktets termostater er stillbare fra 40-70°C. For å justere temperaturen: Kontinuerlig spenning er tilstede i el.-boksen. Før A) Koble fra strømtilførselen. elektrisk arbeid utføres skal strømtilførsel brytes B) Demonter el-lokket (2) med en skrutrekker. og sikres mot påsetting mens arbeid pågår.

  • Page 14: Feilsøking

    Hvis det oppstår problemer med produktet Dersom det er usikkerhet rundt problemet, under drift, sjekk mulige feilkilder i tabellen kontakt installatør (se produktets merkeplate) nedenfor. eller OSO Hotwater AS - se pkt. 7.1. FEILSØKING Problem Mulig feilårsak Mulig løsning Monter AX ekspansjonskar som tar opp Trykkreduksjonsventil, vannmåler eller...

  • Page 15: Garantibetingelser

    7. GARANTIBETINGELSER 1. Omfang OSO Hotwater AS (heretter kalt OSO) garanterer at Produktet jevnlig bruk, og at vannkvaliteten er iht. f lgende: i en periode på 5 år fra kjøpsdato er; i) produsert i henhold - lorider < 75 mg / L* til OSO spesifikasjoner, ii) fri for material og fabrikasjonsfeil, - onduktivitet (EC) ved 25°C...
  • Page 16 OSO Hotwater AS Industriveien 1 3300 Hokksund - Norway Tel: +47 32 25 00 00 oso@oso.no www.osohotwater.com © Alle deler av denne montasjeanvisningen er beskyttet av åndsverksloven og skal ikke reproduseres eller distribueres uten skriftlig avtale med produsenten. Forandringer forbeholdes.
  • Page 17 SAFETY INFORMATION O&M INFORMATION INSTALLATION MANUAL TDS - TECHNICAL DATA SHEET Manufactured by OSO Hotwater AS Industriveien 1 - 3300 Hokksund - Norway Tel: +47 32 25 00 00 / Fax: +47 32 25 00 90 E-mail: oso@oso.no / www.osohotwater.com...
  • Page 18 CONTENTS 1. Safety instructions ............ 3 General information......... 3 1.2 Safety instructions for users ......4 1.3 Safety instructions for installers ....4 2. Product description ..........5 2.1. Product identification ........5 2.2. Intended use ............5 2.3 CE marking ............5 2.4 Technical data .............

  • Page 19: Safety Instructions

    1. SAFETY INSTRUCTIONS 1.1 General information • Read the following safety instructions carefully before installing, maintaining or adjusting the buffer tank. • Personal injury or material damage may result if the product is not installed or used in the intended manner. •...

  • Page 20: Safety Instructions For Users

    1.2 Safety instructions for users WARNING The safety valve overflow must NOT be sealed or plugged. The product must NOT be modified or changed from its original state. Children must NOT play with the product or go near it without supervision. Maintenance/settings should only be carried out by persons over 18 years of age, with sufficient understanding CAUTION...

  • Page 21: Product Description

    Product code: persons Diameter x H mm. vol. m³ hours Dt 65°C vol. l. 8000486 AS 100 - 5,6 kW (2,8+2,8) / 1x230V ø430x1168 This product is categorised as IP21. 2.5 ErP data - Technical Data Sheet Thermostat Heat Actual Brand Model-no.

  • Page 22: Installation Instructions

    3. INSTALLATION INSTRUCTIONS 3.1 Products covered by these instructions 8000486 Accu Standard - AS 100 3.2 Included in delivery Ref no. Pcs. Description Buffer tank with electric peak load Electric junction box Installation manual (this document) SV381 / 3 bar safety valve (supplied)

  • Page 23: Requirements For Installation Location

    3.4 Requirements for installation location and positioning CAUTION The product should be placed in a room with a drain, in accordance with local laws and regulations. Alternatively, fit an automatic stop valve with sensor and overflow from safety valve to drain. The product should be placed in a dry and permanently frost-free position.

  • Page 24: Pipe Installation

    3.5 Pipe installation Approved pipes of the correct dimension should be used for installation. The relevant standards and regulations must be followed. Dimension Connection description 1/2” internal thread Venting / unmixed hot water 2 1” int. thread Upper cylinder connection 3 For 6/8 mm.
  • Page 25 3.5.4 Fitting instructions CAUTION The product should be placed in a room with a drain, in accordance with local laws and regulations. Alternatively, fit an automatic stop valve with sensor and overflow from safety valve to drain. The product should be properly aligned vertically and horizontally, on a floor suitable for the total weight of the product when in operation.

  • Page 26: Electrical Installation

    3.6 Electrical installation Fixed electric fittings should be used for instal- lation in accordance with local regulations. Any fixed electric fittings must be installed by an au- thorised electrician. The relevant standards and regulations must be followed. 3.6.1 Electrical components Component Note Safety thermostat...
  • Page 27 3.6.4 Fitting instructions WARNING The product must be filled with water before the power is switched on. Fixed electrical fittings must be used for installation according to the regulations. Any electric fittings must be installed by an Authorized electrician. The mains cable should withstand 90°C continously. A suitable strain reliever must be fitted. CAUTION The product must have a clearance for servicing of 40 cm in front of the junction box / 10 cm over the top connection.

  • Page 28: Initial Commissioning

    4. INITIAL COMMISSIONING 4.5 Handover to end-user 4.1 Filling with water First check that all pipes are connected correctly. THE INSTALLER MUST: Then fill the tank according to the needs/require- Brief the end-user on safety and maintenance ments of the system. Make sure that the tank is instructions.

  • Page 29: User Guide

    5. USER GUIDE 5.1 Settings 5.1.1 Thermostat setting WARNING The product thermostats are adjustable from 40- Constant voltage present in the junction box. Be- 70°C. To adjust the temperature: fore any electrical work is done, the power supply A) Disconnect the power supply. must be disconnected and secured against acti- B) Remove the junction box cover (2) with a vation while the work is in progress.

  • Page 30: Troubleshooting

    6. TROUBLESHOOTING 6.1 Faults and fixes If problems arise when the product is in use, installer (see product type plate) or OSO Hot- check for possible faults and fixes in the table. water AS - see section 7.1. If you are unsure what is wrong, contact the TROUBLESHOOTING Problem Possible cause of fault...

  • Page 31: Warranty Conditions

    7. WARRANTY CONDITIONS 1. Scope OSO Hotwater AS (“OSO”) warrants for 5 years from the date of • The product has only been connected to public water purchase that the Product will: i) conform to OSO specifications, works, has been in regular use, and the water quality is as...
  • Page 32 OSO Hotwater AS Industriveien 1 3300 Hokksund - Norway Tel: +47 32 25 00 00 oso@oso.no www.osohotwater.com © This installation manual and all its content is protected by copyright and may be reproduced or distributed only with written consent from the manufacturer.
