Installasjon, vedlikehold og servicemanual
NO
Installation, maintenance and service manual
EN
Installation, uppehåll och servicemanual
SE
OSO Ecoline RI
s. 2
p. 8
s. 14
MADE IN NORWAY

Advertisement

Table of Contents
loading
Need help?

Need help?

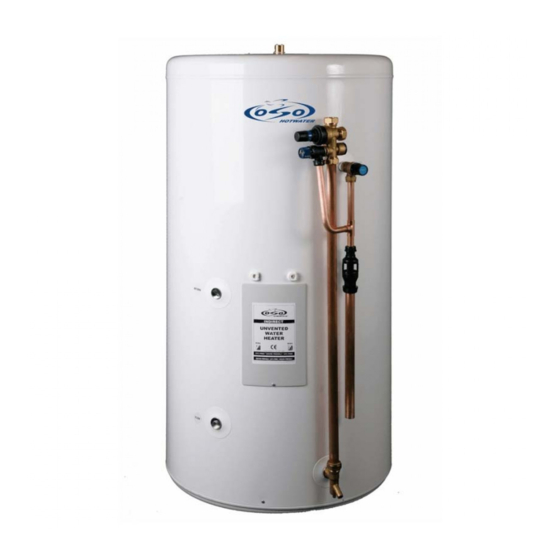

Do you have a question about the RI HP 300 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for OSO HOTWATER RI HP 300

  • Page 1 OSO Ecoline RI Installasjon, vedlikehold og servicemanual s. 2 Installation, maintenance and service manual p. 8 Installation, uppehåll och servicemanual s. 14 MADE IN NORWAY...
  • Page 2: Tekniske Data

    Ansl. kv/vv - tur/ret. coil Volum l. Vekt kg M³ NRF nr. RI HP 200 - 3 + 1,4 m² ø 580 x 1230 ø15 - 3/4” 198 0,42 800.0232 RI HP 300 - 3 + 1,8 m² ø 580 x 1680 ø15 - 3/4” 287 0,58 800.0234 RI SD 200 - 1,95 + 0,8 m² ø 580 x 1230 ø15 - 3/4” 198 0,42 800.0241...
  • Page 3 Montasje - tilkoblingshøyder Montasje: Vv/Kv - Hw/Cw: 200l. 1210 mm OSO Ecoline er konstruert for bruk med flere 300 l. 1660 mm H: 200l. 1130 mm typer eksterne varmekilder. Tilkoblingshøyder 300 l. 1580 mm og dimensjoner på anslutninger og følerlom- mer er vist til høyre. Se også koblingsskisser Ecoline Geo RI HP nedenfor. OSO anbefaler at all montasje ut- føres av autorisert personell.
  • Page 4 Ventiler - reservedeler Blandeventil Ecoline-serien er utstyrt med en OSO UX15 mekani- sk blandeventil, justerbar 45-75°C (RI SD og TC har ø15 mm rør UXT 15 termostatisk blandeventil). MÅ innstilles på Cu eller PEX 65°C. UX/UXT har integrert stengeventil. Stengefunk- med godkj. kobl. sjonen er kun ment for bruk ved service på berederen. Mutter Anslutninger Klemring Gjenge ø15 mm. kaldt- og varmtvannsrør føres inn i blande- ventilen som vist og tiltrekkes godt med klemrings- Pakkboks koblingene. For RI SD må rør godkjent for aktuelle temperaturer benyttes.
  • Page 5 El-kobling - garantibestemmelser 230V 1-fas Installasjon - viktig! Berederen må fylles med vann før strøm settes på, ellers bortfaller garantien. Nyoppfylt bereder må gjennomspyles med vann en gang Reset- i uken om den ikke er i daglig bruk for å hindre korrosjon. Åpne en knapp vv-kran i minst 15 minutter. RESET Sikkerhets- El-tilførsel: termostat VIKTIG: Berederen må kobles til en separat strømkurs. Berederen må fylles med vann før strøm påsettes, ellers bortfaller garantien, Termostat El-sentral - tekniske data: Temperatur- Element: RG 3 kW (RI SD 1,95kW) 230V 1-fas, 5/4” rørgj. med o-ringstetning. justering Element opptil 4,5 kW kan ettermonteres (krever fast el-montasje).
  • Page 6 Diagnose og feilsøkingsguide VIKTIG: Alt vedlikehold og reparasjonsarbeide skal utføres av autorisert personell. Problem Mulig årsak Diagnose - løsning Ingen strømtilførsel til berederen Kontroller med måleinstrument/prøve- lampe om det er strøm ved termostat- Intet varmtvann ens innkommende strømtilførsel. Termostaten har blitt satt for høyt og Still ned termostaten ca. 5°C og sikkerhetstermostaten har derfor trykk inn reset-knappen. løst ut. Kontakt autorisert elektriker. Varmeelementet eller internledningene Kontrollér om det er gjennomgang i er defekt elementet ved å måle mellom sort og Ingen varme gul/grønn (jord) ledning på elementet. Hvis dette er OK, trykk på reset- knappen på sikkerhetstermostaten og undersøk sikring i strømskapet.
  • Page 7 Service og bytte av reservedeler VIKTIG: Alt vedlikehold og reparasjonsarbeide skal utføres av autorisert personell. Bytte av varmeelement A. Koble fra strømtilførselen (8). Fig. X B. Demontér elboks-lokket(3). C. Steng blandeventilen (1) ved å vri ratt A mot klokken til stopp. D. Åpne sikkerhetsventilen (10) i et par sekunder for å slippe ut trykk. Dette gjøres ved å vri rattet mot klokken. For å stenge ventilen vri videre mot klokken til ventilen lukkes med et knepp. E. Frakoble alle ledninger fra elementet. F. Skru ut elementet med en kolbenøkkel (se “Reservedeler” side 4). Noe vann vil renne ut når elementet trekkes ut. G. Rens raskt o-ring-sporet på elementanslutningen på berederen. Montér det nye elementet (5) med ny o-ring inn i elementanslutningen. VIKTIG: Pass på at elementet treffer riktig i gjengene og at o-ringen sitter korrekt. Trekk elementet godt til. H. Åpne blandeventilen (1) med rattet (A) og kontrollér at elementet er tett. I. Sett ledningene tilbake på elementet, trekk koblingene godt til. J. Montér elboks-lokket før strømtilførselen kobles på (8). K. Justér blandeventilen til den ønskede temperatur (se diagram på side 4) ved å stille inn ratt (A). Bytte av termostat a. Koble fra strømtilførselen (8).
  • Page 8: Technical Data

    Volume l. Weigh kg M³ Prod. no. RI HP 200 - 3 + 1,4 m² ø 580 x 1230 ø15 - 3/4” 198 0,42 800.0232 RI HP 300 - 3 + 1,8 m² ø 580 x 1680 ø15 - 3/4” 287 0,58 800.0234 RI SD 200 - 1,95 + 0,8 m² ø 580 x 1230 ø15 - 3/4” 198 0,42 800.0241 RI SD 300 - 1,95 + 0,8 m²...
  • Page 9: Installation

    Installation - connection measurements Installation: Vv/Kv - Hw/Cw: 200l. 1210 mm OSO Ecoline is designed for use with several 300 l. 1660 mm H: 200l. 1130 mm types of external heat sources. Pipe mounting 300 l. 1580 mm heights & connection dimensions are shown in illustrations (right). Suggested installation lay- Ecoline Geo RI HP outs, see below. OSO recommends that all fit- ting is performed by authorized installer. 1/2”...
  • Page 10: Spare Parts

    Valves - Spare parts Mixing valve The Ecoline series is fitted with an OSO UX 15 me- chanic mixing valve (RI SD & TC has a UXT 15 ther- ø15 mm pipe mostatic valve). It is adjustable from 45-75°C. Preset Copper or PEX at 55°C. The UX/UXT has an integrated stop valve with approved fitting for use when servicing the water heater. Connections Olive ø15 mm. cold and hot water pipes are inserted into Thread the appropriate connection on the mixing valve as Packing box shown. Then tighten nut. For RI SD pipes approved for the appropriate temp. must be fitted. mixing valve Temperature adjustment The water temperature from the water heater to the UX &...
  • Page 11: Warranty

    Electrical connection - Warranty 230V 1-phase Installation – important! The heater must be filled with water before the electricity is connect- ed. Otherwise the warranty does not apply. If the heater is installed Reset but not in use, it must be flushed with water once a week by opening button a hot water tap for at least 15 min. RESET Safety Electrical installation thermostat IMPORTANT: The water heater must be connected to a separate switch. Fill unit with water BEFORE power on. Otherwise guaran- Thermostat tee is void. Temperature Electrical connections – technical data: Electric element: RG 3 kW (RI SD 1,95 kW) 230V 1 phase, 1 ¼” connection adjustment Electric element up to 4,5 kW can be installed.
  • Page 12 Diagnostics and fault finding guide IMPORTANT: All maintenance or repair work must be executed by an approved installer. Type of failure Possible cause Diagnostics to do and what No power supply to the water heater Check if there is any power on the power supply terminal on the No hot water thermostat. The thermostat may be set too high Reduce thermostat setting by 5°C and and cause the fuse or safety cut-off press the reset button. to operate. Call approved installer.
  • Page 13 Service and parts replacement IMPORTANT: All maintenance or repair work must be executed by an approved installer. Replacing the heating element A. Disconnect the power cable (8). Fig. X B. Remove the electric box lid (3). C. Shut mixing valve (1) by turning knob (A) fully counterclockwise until valve is fully closed. D. Open Safety Relief valve (10) for a few seconds to relieve some of the pressure. This is done by turning knob counter-clockwise. Close the valve by turning the knob fully counter- clockwise until it snaps shut. E. Disconnect all wires from the element. F. Remove the element (5) by using an element socket tool (see spare parts page 10). Some water will flow from the element connection when removing it. G. Quickly clean the O-ring slot. Enter the new heating element (5) , with a new O-ring fitted, into its connection. Important: Make sure the element enters the thread correctly and that the O-ring is placed in its correct position. Tighten element.
  • Page 14: Teknisk Data

    Ansl. kv/vv - tur/ret. coil Volym l. Vikt kg M³ Produkt nr. RI HP 200 - 3 + 1,4 m² ø 580 x 1230 ø22 - 3/4” 198 0,42 800.0232 RI HP 300 - 3 + 1,8 m² ø 580 x 1680 ø22 - 3/4” 287 0,58 800.0234 RI SD 200 - 3 + 0,8 m² ø 580 x 1230 ø22 - 3/4” 198 0,42 800.0241...
  • Page 15: Montage

    Montage - anslutningsmål Montage: Vv/Kv - Hw/Cw: 200l. 1210 mm OSO Ecoline är konstruerad för användning 300 l. 1660 mm H: 200l. 1130 mm med flera typer av externa varmekällor. Anslut- 300 l. 1580 mm ningsmål och dimensioner på anslutningar och givarfickor visas till höger. Se också anslut- Ecoline Geo RI HP ningsförslag nedanför. OSO rekommenderar at all montage utförs av auktoriserad personell.
  • Page 16 Ventiler - reservdelar Blandningsventil Ecoline-serien är utrustad med en OSO UX15 me- kanisk blandningsventil, (RI SD och TC UXT15) just- ø22 mm rör erbar 45-75°C. Ventilen MÅSTE ställas på 65°C. Cu eller PEX UX/UXT har integrerad stängningsventil. Stängnings- med godk. koppl. funktionen används enbart vid service på beredaren. Mutter Anslutningar Klämring ø22 mm. kall- og varmvattensrör förs in i blandnings- Gänga ventilen som visad och dras åt med klämringskop- Packbox plingarna. För RI SD måste rör godkända för aktuella temperaturer användas. blandningsventil Temperaturinställning Vattentemperaturen från beredaren till kranerna just- UX & UXT eras med ratten A: Börja med att vrida ratten A moturs Termostat- till stopp. Justera sen till önskad temperatur utfrån...
  • Page 17 El-koppling - garantivillkor Installation - viktigt! 400V 2-fas Beredaren måste fyllas med vatten innan spänning påsätts, annars bortfallar garantin. Nyuppfylld beredare måste genomspylas med vatten en gång/vecka om den inte används dagligen för att hindra Återstalln.- korrosion. Öppna en vv-kran i min. 15 minuter. brytare RESET El-tillförsel: Säkerhets- VIKTIGT: Beredaren måste kopplas till en separat el-krets. Fyll upp termostat med vatten INNAN el påsätts, annars bortfallar garantin. Termostat El-central - teknisk data: Element: RG 3 kW (RI SD 1,95kW) 400V 2-fas, 5/4” rörg. med o-ringstätning. Element upptil 4,5 kW kan eftermonteras (krever fast eltillkoppling).
  • Page 18 Diagnos och felsökingsguide VIKTIGT: Allt underhåll och reparationsarbete måste utföras av auktoriserad personell. Problem Möjlig årsak Diagnos - lösning Ingen el-tillförsel til beredaren Kontrollera med måleinstrument/prov- lampa om det er el vid termostat- Inget varmvatten ens inkommande el-tilförsel. Termostaten har ställts för högt och Ställ ner termostaten ca. 5°C och säkerhetstermostaten har därför tryck in återställningsbrytaren. löst ut. Kontakta auktoriserad elektriker. Värmeelementet eller internledningar Kontrollera om det finns genomgång i är defekta elementen genom att mäta mellan svart Ingen värme och gul/grønn (jord) ledning på element-...
  • Page 19 Service och byte av reservdelar VIKTIGT: Allt underhåll och reparationsarbete måste utföras av auktoriserad personell. Byte av värmeelement A. Koppla från el-tillförseln (8). Fig. X B. Demontera elcentral-locket(3). C. Stäng blandningsventilen (1) genom att vrida ratten A moturs tills stopp. D. Öppna säkerhetsventilen (10) i et par sekunder för att släppa av trycket genom att vrida ratten moturs. För att stänga ventilen vrid vidare moturs tills ventilen stängs med ett snäpp. E. Koppla bort alla ledninger från elementet. F. Skruva ur elementet med en elementnyckel (se “Reservdelar” s. 16). Lite vatten vil rinna ur tanken när elementen dras ur. G. Rensa snabbtt o-ring-sporet på elementanslutningen på beredaren. Montera den nya elementen (5) med ny o-ring i elementanslutningen. VIKTIGT: Passa på at elementet hittar rätt i gängorna och att o-ringen sitter i korrekt. Dra elementen åt med hög kraft. H. Öppna blandningsventilen (1) med ratten (A) och kontrollera att elementen är tät. I. Koppla tillbaka ledningarna på elementen, dra åt kopplingarna med hög kraft. J. Montera elcentral-locket innan el-tillförseln kopplas på (8). K. Justera blandningsventilen till önskad temperatur (se diagram på s. 16) genom att ställa in med ratten (A). Byte av termostat a. Koppla från eltillförseln (8).
  • Page 20 OSO combines world class manufacturing with environmentally friendly ideals OSO Hotwater AS Industriveien 1 Postboks 112 3300 Hokksund Tel: +47 32250000 Email: export@osohotwater.com Norway Fax: +47 32250090 Web: www.osohotwater.com...

This manual is also suitable for:

Ri hp 200Ri sd 200Ri sd 300Ri tc 300Ri tc 200Ri tc 100
