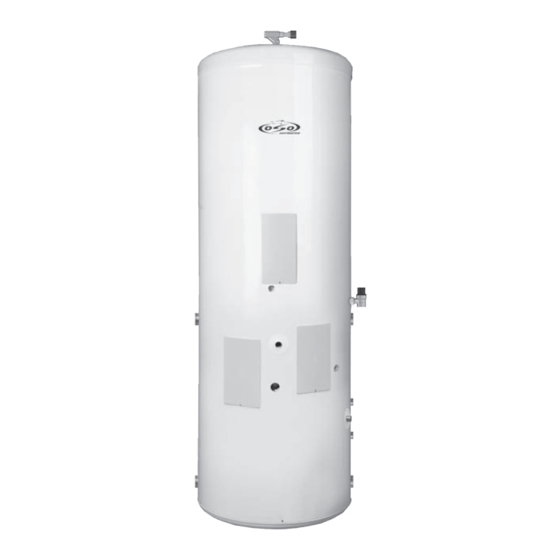

OSO HOTWATER OC 300 LT Safety Information And Installation Manual
  1. Manuals
  2. Brands
  3. OSO HOTWATER Manuals
  4. Water Heater
  5. OC 300 LT
  6. Safety information and installation manual

OSO HOTWATER OC 300 LT Safety Information And Installation Manual

Optima coil - oc series
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Enlarged version
SIKKERHETSINFORMASJON
FDV INFORMASJON
MONTASJEANVISNING
TDS - TECHNICAL DATA SHEET
SAFETY INFORMATION
O&M INFORMATION
INSTALLATION MANUAL
TDS - TECHNICAL DATA SHEET
Manufactured by OSO Hotwater AS
Industriveien 1 - 3300 Hokksund - Norway
Tel: +47 32 25 00 00 / Fax: +47 32 25 00 90
E-mail: oso@oso.no / www.osohotwater.com
145950-12 - 01-2018
Optima Coil - OC
300-360 l.
NO - EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the OC 300 LT and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for OSO HOTWATER OC 300 LT

Summary of Contents for OSO HOTWATER OC 300 LT

  • Page 1 SAFETY INFORMATION O&M INFORMATION INSTALLATION MANUAL TDS - TECHNICAL DATA SHEET Manufactured by OSO Hotwater AS Industriveien 1 - 3300 Hokksund - Norway Tel: +47 32 25 00 00 / Fax: +47 32 25 00 90 E-mail: oso@oso.no / www.osohotwater.com...

  • Page 2: Table Of Contents

    INNHOLDSFORTEGNELSE 1. Sikkerhetsinstruks ..........3 Generell informasjon ........3 1.2 Sikkerhetsinstruks for brukeren ..... 4 1.3 Sikkerhetsinstruks for installatøren ..4 2. Produktbeskrivelse ..........5 2.1. Produktidentifikasjon ........5 2.2. Tekniske data ........... 5 2.3. ErP data (TDS) ..........5 2.4.

  • Page 3: Sikkerhetsinstruks

    1. SIKKERHETSINSTRUKS 1.1 Generell informasjon • Les følgende sikkerhetsinstruks grundig før installering, vedlikehold eller justering av varmtvannsberederen. • Personskade eller materiell skade kan oppstå hvis produktet ikke monteres eller brukes på tiltenkt måte. • Oppbevar denne manualen og andre rele- vante dokumenter slik at de er tilgjengelige for fremtidig referanse.

  • Page 4: Sikkerhetsinstruks For Brukeren

    1.2 Sikkerhetsinstruks for brukeren ADVARSEL Sikkerhetsventilens overløp skal IKKE tettes eller plugges. Produktet skal IKKE tildekkes foran el. lokk i front. Produktet skal IKKE modifiseres eller endres fra sin originale tilstand. Barn skal IKKE leke med produktet, og ikke oppholde seg ved produktet uten tilsyn. Produktet skal være fylt med vann før strøm tilkobles.

  • Page 5: Produktbeskrivelse

    Varmetap Reelt volum Varemerke Modellnr.. Modellnavn Rating OSO Hotwater AS 800 02 66 OC 300 - 3+9kW 1/3x230V LT+HX 0,8m² 52/48 163/115 OSO Hotwater AS 800 02 67 OC 360 - 3+15kW 1/3x230V LT+HX 0,8m² 59/63 206/134 OSO Hotwater AS 800 02 68 OC 300 - 3+15kW 1/3x230V HT+HX 0,7m²...

  • Page 6: Installasjonsinstruks

    Alle mål i mm. Produkt OC 300 LT 114 223 N/A 358 503 627 677 840 1592 OC 360 LT 114 223 N/A 363 503 728 777 924 1917 OC 300 HT 109 218 276 N/A 332 612 662 825 1586 Toleranse +/- 5 mm.

  • Page 7: Krav Til Installasjonssted

    3.4.2 Inntransport Produktet skal transporteres varsomt som illus- trert, med emballasje. Benytt håndtakene i esken. FORSIKTIG Stusser, ventiler og lignende skal ikke benyttes til å løfte produktet da dette kan forårsake funk- sjonsfeil. 3.5 Krav til installasjonssted og plassering FORSIKTIG Produktet skal plasseres i rom med sluk, utført iht.

  • Page 8: Rør-Installasjon

    3.6 Rør-installasjon Produktet er beregnet å være permanent tilkob- let hovedvanntilførsel. Ved installasjon skal god- kjente rør av korrekt dimensjon benyttes. Gjel- dende standarder og forskrifter skal følges. Produkt. Overløp (2) 1/2” / ø15 mm 1/2” / ø15 mm 3/4” OC 300-360 klemring klemring...
  • Page 9 3.6.4 Montasjeinstruks ADVARSEL Produktet skal være fylt med vann før strøm tilkobles. Øvre magasin skal fylles først. Evt. overløpsrør fra sikkerhetsventil (1) skal være > 18 mm. innvendig, uavstengbart, brutt og frostfritt m/ fall til sluk. FORSIKTIG Produktet skal plasseres i rom med sluk, utført iht. våtromsnormen / siste TEK. Alternativt skal aut.

  • Page 10: El-Installasjon

    5/4” varmeelement 60 Nm (+/- 5) El-kobling, skjematisk - 3x230V Termostatskruer 2 Nm (+/- 0,1) Standard kobling for nedre magasin Skruer på elementhode 2 Nm (+/- 0,1) OC 300 LT: 9 kW / OC 300 HT+OC 360 LT: 7,5 kW...
  • Page 11 3.7.5 Montasjeinstruks ADVARSEL Produktet skal være fylt med vann før strøm tilkobles. Øvre magasin skal fylles først. Fast el. montasje skal benyttes ved installasjon av EPC boligvarmesentral. El-montasje skal utføres av aut. elektriker. Nettkabel skal tåle 90°C. Strekkavlaster skal monteres. FORSIKTIG Produktet skal ha fri serviceavstand på...
  • Page 12 Ledning (2) benyttes som null- leder hvis 1x400V er ønskelig. El-kobling, skjematisk - 1x230V / 1x400V OC 300 LT: 3 kW / OC 300 HT+OC 360 LT: 2,5 kW Koblingsskjema (B): OC HT 300 og OC 360: 5 kW 1x230V.
  • Page 13 Effekt OC 300 HT og OC 360 LT: 7,5 kW 3x400V. El-kobling, skjematisk - 1x230V / 1x400V OC 300 LT: 6 kW THERM-O-DISC THERM-O-DISC El-kobling, skjematisk - 3x400V OC 300 LT: 9 kW / OC 300 HT+OC 360 LT: 7,5 kW...

  • Page 14: Igangsettelse Første Gang

    4. IGANGSETTELSE FØRSTE GANG 4.1 Fylling av vann 1) Øvre magasin: Sjekk først at alle røranslutnin- Øvre magasin: ger er korrekt utført. Gjør deretter følgende: A) Koble fra strømtilførselen. A) Åpne en varmtvannskran – la denne stå åpen B) Steng inngående kaldtvannstilførsel. C) Åpne en varmtvannskran maksimalt B) Skru blandeventilens justerbare ratt helt mot “+”.

  • Page 15: Brukerveiledning

    5. BRUKERVEILEDNING 5.1 Innstillinger ADVARSEL 5.1.1 Termostatinnstilling Kontinuerlig spenning er tilstede på tilkoblings- Produktets termostater er stillbare fra 60-90°C. punkter i el-sentralene. Før elektrisk arbeid ut- Termostaten for øvre magasin bør ikke stilles la- føres skal strømtilførsel brytes og sikres mot vere enn 65°C for å...

  • Page 16: Feilsøking

    (se produktets merkeplate) Dersom problemet ikke er vist i feilsøkingsta- eller OSO Hotwater AS - se pkt. 7.2. FEILSØKING FORBRUKSVANN - ØVRE MAGASIN Problem Mulig feilårsak Mulig løsning...
  • Page 17 FEILSØKING VARMEANLEGG - NEDRE MAGASIN Problem Mulig feilårsak Mulig løsning Sjekk sikringer og strømtilførsels- Anlegget mangler strøm ledninger Lytt eller kjenn på pumpen (obs: pumpen Sirkulasjonspumpen er ute av drift. kan være varm) for å sjekke om den går. Hvis nei: Kontakt aut. installatør. Varmeanlegget gir lite Hvis ekstern varmekilde er montert, sjekk eller ingen romvarme...

  • Page 18: Garantibetingelser

    7. GARANTIBETINGELSER 1. Omfang OSO Hotwater AS (heretter kalt OSO) garanterer at Produktet jevnlig bruk, og at vannkvaliteten er iht. følgende: i en periode på 5 år fra kjøpsdato er; i) produsert i henhold - Klorider < 75 mg / L* til OSO spesifikasjoner, ii) fri for material og fabrikasjonsfeil, - Konduktivitet (EC) ved 25°C...

  • Page 19: Systemrating

    9. SYSTEMRATING 9.1 Energimerking av varmeanlegg ErP-direktivet krever at varmeanlegg skal ener- gimerkes komplett. OSO OC-serie leveres med energimerking for kobling med VP. For at kravene i energimerkingen skal være opp- fylt må energieffektivitet være: • Romvarme >125% • Tappevann >...
  • Page 21 O&M INFORMATION INSTALLATION MANUAL TDS - TECHNICAL DATA SHEET Manufactured by OSO Hotwater AS Industriveien 1 - 3300 Hokksund - Norway Tel: + 47 32 25 00 00 / Fax: + 47 32 25 00 90 E-mail: oso@oso.no / www.osohotwater.com...
  • Page 22 CONTENTS 1. Safety instructions ..........3 General information ........3 1.2 Safety instructions for users ..... 4 1.3 Safety instructions for installers ..... 4 2. Product description ..........5 2.1. Product identification ........5 2.2. Technical data ..........5 2.3. ErP data (TDS) ..........5 2.4.

  • Page 23: Safety Instructions

    1. SAFETY INSTRUCTIONS 1.1 General information • Read the following safety instructions carefully before installing, maintaining or adjusting the water heater. • Personal injury or material damage may result if the product is not installed or used in the intended manner. •...

  • Page 24: Safety Instructions For Users

    1.2 Safety instructions for users WARNING The overflow from the safety valve must NOT be sealed or plugged. The product must NOT be covered over the cover on the front. The product must NOT be modified or changed from its original state. Children must NOT play with the product or go near it without supervision.

  • Page 25: Product Description

    Heat loss Real volume Brand Model-no. Model name rating OSO Hotwater AS 800 02 66 OC 300 - 3+9kW 1/3x230V LT+HX 0.8m² 52/48 163/115 OSO Hotwater AS 800 02 67 OC 360 - 3+15kW 1/3x230V LT+HX 0.8m² 59/63 206/134 OSO Hotwater AS 800 02 68 OC 300 - 3+15kW 1/3x230V HT+HX 0.7m²...

  • Page 26: Installation Instructions

    3. INSTALLATION INSTRUCTIONS 3.1 Products covered by these instructions 800 02 66 OC 300 LT 800 02 67 OC 360 LT 800 02 68 OC 300 HT 3.2 Included in delivery Num- Ref no. Description ber of Mixing valve with CW pipe (supplied loose) Connection for anode/hot water - 3/4”...

  • Page 27: Requirements For Installation Location

    3.4.2 Delivery The product should be transported carefully as shown, with packaging. Use the handles in the box. CAUTION Pipe stubs, valves etc. should not be used to lift the product as this could cause malfunctions. 3.5 Requirements for installation location and positioning CAUTION The product should be placed in a room with a drain, in accordance with the wetroom...

  • Page 28: Pipe Installation

    3.6 Pipe installation The product is designed to be permanently con- nected to the mains water supply. Approved pipes of the correct size should be used for installation. The relevant standards and regulations must be followed. Product. Overflow (2) 1/2” / ø15 mm 1/2”...
  • Page 29 3.6.4 Fitting instructions WARNING The product should be filled with water before the power is switched on. Upper cylinder should be filled first. Any overflow pipe from the safety valve (1) must be > 18 mm inside, clear, undamaged and frost-free with a fall to the drain.

  • Page 30: Electrical Installation

    60 Nm (+/- 5) Wiring diagram - 3x230V Thermostat screws 2 Nm (+/- 0.1) Standard connection for lower cylinder Screw on the element head 2 Nm (+/- 0.1) OC 300 LT: 9 kW/OC HT 300 + OC 360 LT: 7.5 kW...
  • Page 31 3.7.5 Fitting instructions WARNING The product should be filled with water before the power is switched on. Upper cylinder should be filled first. Fixed electrical fittings must be used for installation of EPC domestic heating units. Any electric fittings must be installed by an authorised electrician. The mains cable should withstand 90°C.
  • Page 32 Wire (2) is used as a neutral wire if 1x400V is wanted. Wiring diagram - 1x230V / 1x400V OC 300 LT: 3 kW / OC 300 HT+OC 360 LT: 2.5 kW Circuit diagram (B): OC HT 300 and OC 360: 5 kW 1x230V.
  • Page 33 Output OC 300 HT and OC 360 LT: 7.5 kW 3x400V. Wiring diagram - 1x230V / 1x400V OC 300 LT: 6 kW THERM-O-DISC THERM-O-DISC Wiring diagram - 3x400V OC 300 LT: 9 kW/OC HT 300 + OC 360 LT: 7.5 kW...

  • Page 34: Initial Commissioning

    4. INITIAL COMMISSIONING 4.1 Filling with water Upper cylinder: 1) Upper cylinder: First check that all pipes are A) Disconnect the power supply. connected correctly. Then proceed as follows: B) Shut off incoming cold water supply. A) Open a hot tap – leave it open B) Turn C) Open maximum...

  • Page 35: User Guide

    5. USER GUIDE 5.1 Settings WARNING 5.1.1 Thermostat setting The product’s thermostats are adjustable from 60- Continuous voltage is present at the terminals in the junction boxes. Before any electrical work is 90°C. The thermostat for the upper cylinder should done, the power supply must be disconnected not be set lower than 65°C to prevent bacteria and secured against activation while the work is...

  • Page 36: Troubleshooting

    If tact the installer (see type plate on the product) the problem is not shown in the troubleshoot- or OSO Hotwater AS - see section 7.2. TROUBLESHOOTING, DOMESTIC HOT WATER - UPPER CYLINDER Problem...
  • Page 37 TROUBLESHOOTING HEATING SYSTEM - LOWER CYLINDER Problem Possible cause of fault Possible solution The facility lacks power Check the fuses and power supply wires Listen or feel the pump (NB: the pump may Circulation pump is out of operation. be hot) to check whether it is running. If no: Contact auth.

  • Page 38: Warranty Conditions

    7. WARRANTY CONDITIONS 1. Scope OSO Hotwater AS (“OSO”) warrants for 5 years from the date of • The product has only been connected to public water purchase that the Product will: i) conform to OSO specification, ii) works, has been in regular use, and the water quality is as...

  • Page 39: System Rating

    9. SYSTEM RATING 9.1 Energy labelling of heating systems The ERP directive requires heating systems to be fully energy labelled. The OSO OC series comes with energy labelling for connection to a heat pump. For the energy labelling requirements to be met, the energy efficiency must be: •...
  • Page 40 OSO Hotwater AS Industriveien 1 3300 Hokksund - Norway Tel: + 47 32 25 00 00 oso@oso.no www.osohotwater.com © Alle deler av denne montasjeanvisningen er beskyttet av åndsverksloven og skal ikke reproduseres eller distribueres uten skriftlig avtale med produsenten. Forandringer forbeholdes.
